0006 - TIMINGSYSTEM - ANTRIEB

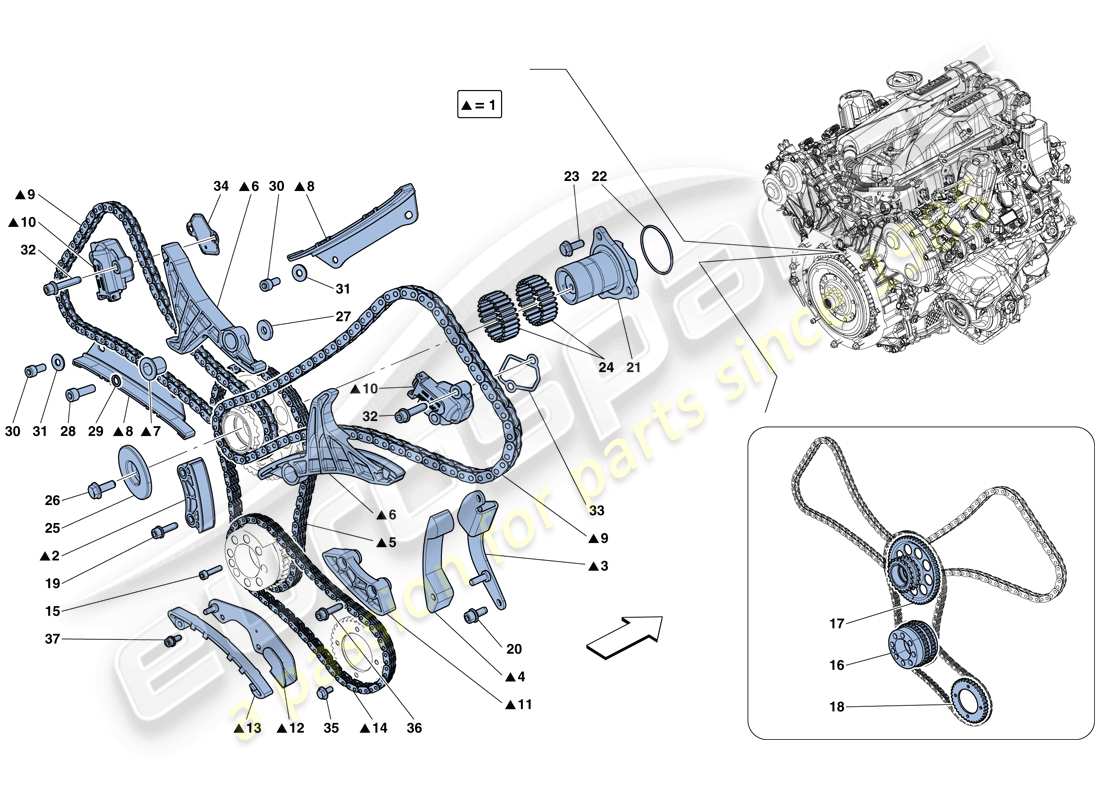

Ferrari GTC4 Lusso T (USA) TIMING SYSTEM - DRIVE Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 316223
KOMPL. VENTILSTEUERUNGSSYSTEM
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 297640
# 001
MPN: 790545
KOMPL. VENTILSTEUERUNGSSYSTEM
-Anwendbar nach Erschöpfung von 316223-
aus £724,57
aus £724,57
Dieses Teil ersetzt die Teilenummer 316223
# 002
MPN: 306094
FESTEN SCHUH
aus £22,12
aus £22,12
Dieses Teil ersetzt die Teilenummer 186181
# 003
MPN: 271856
MOBILE SCHUHHALTERUNG
aus £14,53
aus £14,53
# 004
MPN: 257626
SCHUH
aus £41,71
aus £41,71
# 005
MPN: 271880
KETTE
aus £40,50
aus £40,50
# 006
MPN: 318677
SCHUH
aus £58,86
aus £58,86
Dieses Teil ersetzt die Teilenummer 286807
# 007
MPN: 175303
BUCHSE
aus £13,48
aus £13,48
# 008
MPN: 272108
SCHUH
aus £35,29
aus £35,29
# 009
MPN: 272094
KETTE
-Gültig bis zur Erschöpfung-
aus £91,20
aus £91,20
# 009
MPN: 317852
KETTE
-Anwendbar nach Erschöpfung von 272094-
aus £132,15
aus £132,15
Dieses Teil ersetzt die Teilenummer 272094
# 010
MPN: 297696
SPANNER
aus £76,13
aus £76,13
# 011
MPN: 276462
SCHUH
aus £22,12
aus £22,12
# 012
MPN: 276463
KOMPL. MONTIEREN
aus £13,60
aus £13,60
# 013
MPN: 272014
SCHUH
aus £39,13
aus £39,13
Dieses Teil ersetzt die Teilenummer 249904, die wir auf Lager haben
# 014
MPN: 271871
KETTE
aus £58,29
aus £58,29
# 015
MPN: 245914
SCHRAUBEN
aus £0,47
aus £0,47
# 016
MPN: 286222
KURBELWELLENZAHNRAD
aus £114,73
aus £114,73
# 017
MPN: 287000
ANTRIEBSZAHNRAD
aus £153,53
aus £153,53
# 018
MPN: 286225
Pumpenantriebsrad
aus £62,88
aus £62,88
# 019
MPN: 282396
SCHRAUBEN
aus £0,47
aus £0,47
# 020
MPN: 282393
SCHRAUBEN
-M6 X 16-
aus £0,47
aus £0,47
# 021
MPN: 322199
STEUERSYSTEM MONTAGE DES ZWISCHENRADES
aus £61,25
aus £61,25
Dieses Teil ersetzt die Teilenummer 287801 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 154191
Dichtung
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £0,68
aus £0,68
# 023
MPN: 284898
SCHRAUBEN
-M6 X 16-
aus £1,80
aus £1,80
# 024
MPN: 267808
ROLLENLAGERKÄFIG
aus £8,03
aus £8,03
# 025
MPN: 304699
SCHULTER
aus £20,32
aus £20,32
Dieses Teil ersetzt die Teilenummer 287802
# 026
MPN: 284898
SCHRAUBEN
-M6 X 16-
aus £1,80
aus £1,80
# 027
MPN: 288341
Scheibe
aus £1,52
aus £1,52
# 028
MPN: 14306421
SCHRAUBEN
-M8 X 25-
aus £0,47
aus £0,47
# 029
MPN: 284900
Scheibe
aus £0,47
aus £0,47
# 030
MPN: 14302821
SCHRAUBEN
-M8 X 18-
aus £0,47
aus £0,47
# 031
MPN: 163759
Scheibe
aus £6,44
aus £6,44
# 032
MPN: 282398
SCHRAUBEN
aus £0,47
aus £0,47
# 033
MPN: 322518
Dichtung
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £4,53
aus £4,53
Dieses Teil ersetzt die Teilenummer 272291
# 034
MPN: 306440
Dichtung
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £1,19
aus £1,19
# 035
MPN: 284899
SCHRAUBEN
-M5 X 10-
aus £2,15
aus £2,15
# 036
MPN: 282397
SCHRAUBEN
-M6 X 25-
aus £0,47
aus £0,47
# 037
MPN: 282393
SCHRAUBEN
-M6 X 16-
aus £0,47
aus £0,47
