Eurospares-part-diagram-0019.webp)

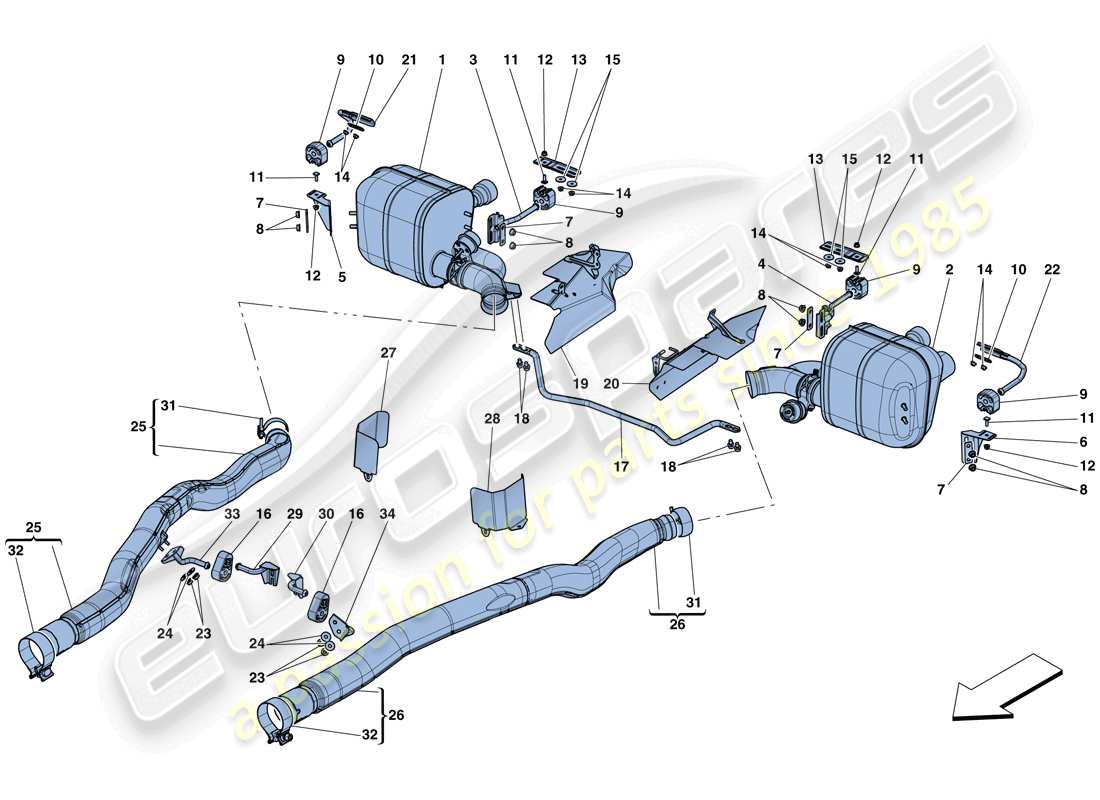

0019 - SCHALLDÄMPFER
Ferrari GTC4 Lusso T (USA) SILENCERS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 341245
HINTERER RECHTER SCHALLDÄMPFER
aus £1.212,10
aus £1.212,10
# 002
MPN: 341246
SCHALLDÄMPFER HINTEN LINKS
aus £1.212,10
aus £1.212,10
# 003
MPN: 268174
HINTERE RECHTE HALTERUNG
aus £25,99
aus £25,99
# 004
MPN: 268176
HALTERUNG HINTEN LINKS
aus £25,99
aus £25,99
# 005
MPN: 343206
RECHTE SEITLICHE HALTERUNG
aus £15,58
aus £15,58
Dieses Teil ersetzt die Teilenummer 325475
# 006
MPN: 343207
LINKE SEITLICHE HALTERUNG
aus £15,58
aus £15,58
Dieses Teil ersetzt die Teilenummer 325476
# 007
MPN: 240597
PLATTE
aus £5,88
aus £5,88
# 008
MPN: 14059311
NUSS
aus £0,26
aus £0,26
# 009
MPN: 239798
FLEXIBLE SCHALLDÄMPFER-MONTAGEBUCHSE
aus £41,07
aus £41,07
# 010
MPN: 321116
PLATTE
aus £3,12
aus £3,12
# 011
MPN: 250222
SCHRAUBE MIT VIERKANTKOPF
-M6 X 18.5-
aus £1,52
aus £1,52
# 012
MPN: 14058421
NUSS
aus £0,59
aus £0,59
Dieses Teil ersetzt die Teilenummer 14075721
# 013
MPN: 338418
HINTERE HALTERUNG
aus £8,98
aus £8,98
Dieses Teil ersetzt die Teilenummer 325477 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 14059214
NUSS
aus £0,47
aus £0,47
# 015
MPN: 12640624
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12640601 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 307258
Stecker
aus £7,76
aus £7,76
# 017
MPN: 319925
SCHALLDÄMPFER-KREUZSTÜCK
aus £32,66
aus £32,66
# 018
MPN: 231616
SCHRAUBEN
-M6 X 14- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 280460-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
# 018
MPN: 280460
SCHRAUBEN
-M8 X 14-
aus £2,43
aus £2,43
# 019
MPN: 319198
Hitzeschild des rechten Getriebes
aus £59,82
aus £59,82
# 020
MPN: 319197
Hitzeschild des linken Getriebes
aus £65,94
aus £65,94
# 021
MPN: 325473
RECHTE SEITLICHE HALTERUNG
aus £29,63
aus £29,63
# 022
MPN: 325474
LINKE SEITLICHE HALTERUNG
aus £29,63
aus £29,63
# 023
MPN: 14058421
NUSS
aus £0,59
aus £0,59
Dieses Teil ersetzt die Teilenummer 14075721
# 023
MPN: 14059214
NUSS
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 14058421-
aus £0,47
aus £0,47
# 024
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 320939
RECHTE HECKVERLÄNGERUNG
aus £466,86
aus £466,86
# 026
MPN: 320940
HINTERER VERLÄNGERUNG LINKS
aus £466,86
aus £466,86
# 027
MPN: 325231
GETRIEBE-HITZESCHILD VORNE RECHTS
aus £48,46
aus £48,46
Dieses Teil ersetzt die Teilenummer 319648 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 325232
Hitzeschild für das vordere Getriebe links
aus £48,46
aus £48,46
Dieses Teil ersetzt die Teilenummer 319649 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 320898
RECHTE HINTERE VERLÄNGERUNGSTRÄGERHALTERUNG
aus £28,23
aus £28,23
# 030
MPN: 320899
LINKE HINTERE VERLÄNGERUNGSTRÄGERHALTERUNG
aus £28,23
aus £28,23
# 031
MPN: 270454
KUGELFÖRMIGE KLEMME
aus £7,15
aus £7,15
# 032
MPN: 282998
RINGKLEMME
aus £17,17
aus £17,17
# 033
MPN: 320896
ABNEHMBARE HALTERUNG AN DER RECHTEN HINTEREN VERLÄNGERUNG
aus £23,75
aus £23,75
# 034
MPN: 320897
ABNEHMBARE HALTERUNG AN DER LINKEN HINTEREN VERLÄNGERUNG
aus £23,75
aus £23,75
