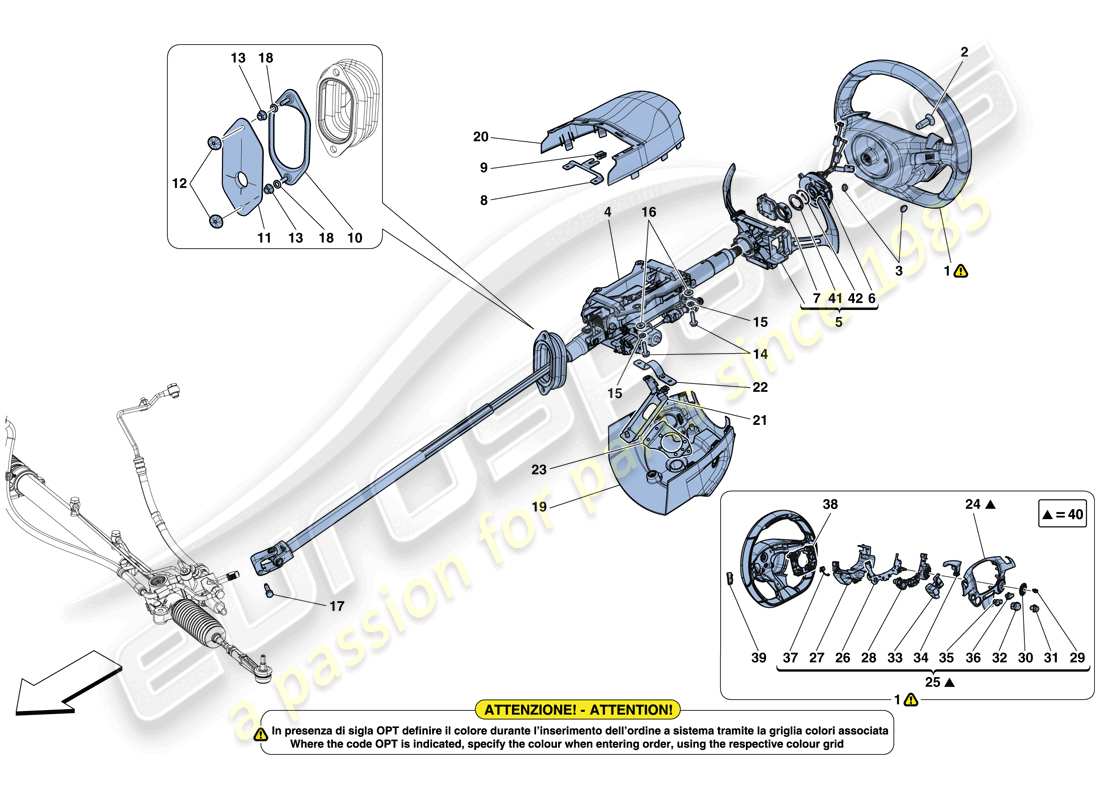

0038 - Lenksteuerung
Ferrari GTC4 Lusso T (USA) STEERING CONTROL Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 337566
KOMPL. LENKRAD
-INTP- -Leder- -Carbon- -Mit Heckscheibenwischer- -STIC- -Version mit LEDs-
aus £6.336,55
aus £6.336,55
# 001
MPN: 337578
KOMPL. LENKRAD
-INTP- -Leder- -Carbon- -STIC- -Version mit LEDs-
aus £6.223,76
aus £6.223,76
# 001
MPN: 339172
KOMPL. LENKRAD
-INTP- -Leder- -STIC-
aus £3.714,80
aus £3.714,80
# 001
MPN: 339173
KOMPL. LENKRAD
-INTP- -Leder- -Mit Heckscheibenwischer- -STIC-
# 001
MPN: 339792
KOMPL. LENKRAD
-INTP- -Version mit oberem und unterem Rand in Alcantara- -INTP für Lederfarboption, STWA für Alcantara-Farbe- -STWA- -STIC-
aus £4.721,52
aus £4.721,52
# 001
MPN: 339795
KOMPL. LENKRAD
-INTP- -Version mit oberem und unterem Rand in Alcantara- -INTP für Lederfarboption, STWA für Alcantara-Farbe- -Mit Heckscheibenwischer- -STWA- -STIC-
aus £4.869,99
aus £4.869,99
# 002
MPN: 301723
SCHRAUBEN
aus £30,62
aus £30,62
Dieses Teil ersetzt die Teilenummer 275398 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 14506587
DECKEL
aus £0,47
aus £0,47
# 004
MPN: 320095
KOMPL. LENKSÄULE
aus £971,77
aus £971,77
# 005
MPN: 327250
SCHALTWICKELBAUGRUPPE
aus £414,75
aus £414,75
# 005
MPN: 327251
SCHALTWICKELBAUGRUPPE
-Kohlenstoff-
aus £495,00
aus £495,00
# 006
MPN: 327252
WICKELFEDERKONTAKT
aus £274,68
aus £274,68
# 007
MPN: 309296
LENKWINKELSENSOR
aus £114,73
aus £114,73
# 008
MPN: 88133500
OBERE LENKSÄULENVERKLEIDUNGSHALTERUNG
aus £13,11
aus £13,11
# 009
MPN: 68002000
GUMMIAUFLAGE
aus £1,94
aus £1,94
# 010
MPN: 237433
BEFESTIGUNGSPLATTE FÜR LENKSÄULENMANSCHETTEN
aus £15,11
aus £15,11
# 011
MPN: 331744
SCHALLDÄMPFENDE DICHTUNG DER LENKSÄULENABDICHTUNG
aus £6,97
aus £6,97
# 012
MPN: 250645
RINGMUTTER
aus £0,47
aus £0,47
# 013
MPN: 14058419
NUSS
aus £0,47
aus £0,47
# 014
MPN: 16287321
SCHRAUBEN
aus £0,47
aus £0,47
# 015
MPN: 11194074
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11194077 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 12646701
Scheibe
aus £0,53
aus £0,53
# 017
MPN: 245173
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 187006
# 018
MPN: 12647624
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12647611
# 019
MPN: 870800..
UNTERES LENKSÄULENSCHILD
Ersetzung
Ersetzung
# 020
MPN: 889300..
OBERES LENKSÄULENSCHILD
Ersetzung
Ersetzung
# 021
MPN: 86592000
UNTERE HALTERUNG FÜR LENKSÄULENVERKLEIDUNG
aus £27,85
aus £27,85
# 022
MPN: 86431600
OBERE HALTERUNG FÜR UNTERE LENKSÄULENVERKLEIDUNG
aus £8,38
aus £8,38
# 023
MPN: 87690900
MONTAGEHALTERUNG FÜR MOTORKNOPF
aus £14,11
aus £14,11
# 024
MPN: 321836
LENKRADBLECH
-Nicht für Carbon-Lenkrad- -Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 024
MPN: 328283
LENKRADBLECH
-Gilt für Carbon-Lenkrad- -Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 025
MPN: 337564
KOMPL. STEUERUNGEN
-Gilt für Carbon-Lenkrad- -Mit Heckscheibenwischer- -Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 025
MPN: 337576
KOMPL. STEUERUNGEN
-Gilt für Carbon-Lenkrad- -Ohne Heckscheibenwischer- -Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 025
MPN: 339788
KOMPL. STEUERUNGEN
-Nicht für Carbon-Lenkrad- -Mit Heckscheibenwischer- -Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 025
MPN: 339791
KOMPL. STEUERUNGEN
-Nicht für Carbon-Lenkrad- -Ohne Heckscheibenwischer- -Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 026
MPN: 337563
NVO-ELEKTRONIKKARTE
-Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 027
MPN: 321838
HAUPTGEHÄUSE
-Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 028
MPN: 321854
HAUPT-NVO-HALTERUNG
-Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 029
MPN: 321855
MANETTINO-HEBEL
-Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 030
MPN: 333373
MANETTINO-AUFKLEBER
-Nicht für Carbon-Lenkrad- -Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 030
MPN: 334349
MANETTINO-AUFKLEBER
-Gilt für Carbon-Lenkrad- -Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 031
MPN: 321857
STOSSDÄMPFER-TASTE
-Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 032
MPN: 321858
MOTOR-START-/STOPP-TASTE
-Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 033
MPN: 321859
LENKSÄULENSTIEGEL LINKS
-Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 033
MPN: 325782
RECHTER LENKSÄULENSTIEL
-Mit Heckscheibenwischer- -Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 033
MPN: 327864
RECHTER LENKSÄULENSTIEL
-Ohne Heckscheibenwischer- -Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 034
MPN: 330415
LINKE BLINKER
-Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 034
MPN: 330416
RECHTE BLINKER
-Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 035
MPN: 321863
VR-TASTE
-Nicht für Carbon-Lenkrad- -Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 035
MPN: 331006
VR-TASTE
-Gilt für Carbon-Lenkrad- -Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 036
MPN: 321864
TEL-TASTE
-Nicht für Carbon-Lenkrad- -Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 036
MPN: 331007
TEL-TASTE
-Gilt für Carbon-Lenkrad- -Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 037
MPN: 328199
KABELBAUM HUPE
-Ersetzt durch kompl. Lenkradknoten- -Nicht mehr im Lieferumfang enthalten-
# 038
MPN: 335485
KOMPL. KONTAKTBRÜCKE
-Ersetzt durch kompl. Lenkrad- -Nicht mehr im Lieferumfang enthalten-
# 039
MPN: 321865
RH NIT DAUMENRADSTEUERUNG
aus £102,07
aus £102,07
# 039
MPN: 321866
LH NIT DAUMENRADSTEUERUNG
aus £102,07
aus £102,07
# 040
MPN: 337565
LENKRADKNOTEN
-Gilt für Carbon-Lenkrad- -Mit Heckscheibenwischer- -Derzeit außer Betrieb, wird komplett geliefert. Lenkrad 337566 Ref.1- -Nicht mehr im Lieferumfang enthalten-
Dieses Teil ersetzt die Teilenummer 337564
# 040
MPN: 337577
LENKRADKNOTEN
-Gilt für Carbon-Lenkrad- -Ohne Heckscheibenwischer- -Derzeit außer Betrieb, wird komplett geliefert. Lenkrad 337578 Ref.1- -Nicht mehr im Lieferumfang enthalten-
Dieses Teil ersetzt die Teilenummer 337576
# 040
MPN: 339785
LENKRADKNOTEN
-Nicht für Carbon-Lenkrad- -Mit Heckscheibenwischer-
aus £3.563,42
aus £3.563,42
Dieses Teil ersetzt die Teilenummer 339788
# 040
MPN: 339787
LENKRADKNOTEN
-Nicht für Carbon-Lenkrad- -Ohne Heckscheibenwischer-
aus £3.414,93
aus £3.414,93
Dieses Teil ersetzt die Teilenummer 339791
# 041
MPN: 828381
SICHERUNGSRING FÜR UHRFEDERVERBINDER
aus £3,29
aus £3,29
# 042
MPN: 828380
UHRFEDER-ANSCHLUSSFEDER
aus £0,82
aus £0,82
-part-diagram-0039.webp "FERRARI GTC4 LUSSO T (USA) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI GTC4 LUSSO T (USA) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI GTC4 LUSSO T (USA) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI GTC4 LUSSO T (USA) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI GTC4 LUSSO T (USA) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI GTC4 LUSSO T (USA) RÄDER TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI GTC4 LUSSO T (USA) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI GTC4 LUSSO T (USA) BATTERIE TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI GTC4 LUSSO T (USA) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI GTC4 LUSSO T (USA) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI GTC4 LUSSO T (USA) AC-SYSTEM – WASSER UND FREON TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI GTC4 LUSSO T (USA) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI GTC4 LUSSO T (USA) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI GTC4 LUSSO T (USA) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI GTC4 LUSSO T (USA) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI GTC4 LUSSO T (USA) GEWÄCHSHAUS TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI GTC4 LUSSO T (USA) STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI GTC4 LUSSO T (USA) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI GTC4 LUSSO T (USA) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI GTC4 LUSSO T (USA) FERTIGSTELLUNG DES FAHRGESTELLS TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI GTC4 LUSSO T (USA) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI GTC4 LUSSO T (USA) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI GTC4 LUSSO T (USA) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI GTC4 LUSSO T (USA) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI GTC4 LUSSO T (USA) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI GTC4 LUSSO T (USA) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI GTC4 LUSSO T (USA) HECKDECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI GTC4 LUSSO T (USA) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI GTC4 LUSSO T (USA) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI GTC4 LUSSO T (USA) TÜREN – ÖFFNUNGSMECHANISMEN UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI GTC4 LUSSO T (USA) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI GTC4 LUSSO T (USA) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI GTC4 LUSSO T (USA) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI GTC4 LUSSO T (USA) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI GTC4 LUSSO T (USA) VORDERSITZ – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI GTC4 LUSSO T (USA) VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI GTC4 LUSSO T (USA) RÜCKSITZ – SICHERHEITSGURTE – INNENAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI GTC4 LUSSO T (USA) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI GTC4 LUSSO T (USA) ARMATURENBRETT – UNTERKONSTRUKTION TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI GTC4 LUSSO T (USA) ARMATURENBRETT – AUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI GTC4 LUSSO T (USA) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI GTC4 LUSSO T (USA) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI GTC4 LUSSO T (USA) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI GTC4 LUSSO T (USA) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI GTC4 LUSSO T (USA) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI GTC4 LUSSO T (USA) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI GTC4 LUSSO T (USA) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI GTC4 LUSSO T (USA) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI GTC4 LUSSO T (USA) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI GTC4 LUSSO T (USA) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI GTC4 LUSSO T (USA) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI GTC4 LUSSO T (USA) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI GTC4 LUSSO T (USA) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI GTC4 LUSSO T (USA) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI GTC4 LUSSO T (USA) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI GTC4 LUSSO T (USA) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI GTC4 LUSSO T (USA) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI GTC4 LUSSO T (USA) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI GTC4 LUSSO T (USA) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI GTC4 LUSSO T (USA) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI GTC4 LUSSO T (USA) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI GTC4 LUSSO T (USA) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI GTC4 LUSSO T (USA) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI GTC4 LUSSO T (USA) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI GTC4 LUSSO T (USA) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI GTC4 LUSSO T (USA) KRAFTSTOFFTANK UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI GTC4 LUSSO T (USA) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI GTC4 LUSSO T (USA) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI GTC4 LUSSO T (USA) VERTEILER, TURBOLADERSYSTEM UND ROHRE TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI GTC4 LUSSO T (USA) KÜHLSCHMIERUNG FÜR TURBOLADERSYSTEM TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI GTC4 LUSSO T (USA) EINSTELLUNGEN DES TURBOLADERSYSTEMS TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI GTC4 LUSSO T (USA) LADEKÜHLER TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI GTC4 LUSSO T (USA) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI GTC4 LUSSO T (USA) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI GTC4 LUSSO T (USA) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI GTC4 LUSSO T (USA) MOTORWÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI GTC4 LUSSO T (USA) ENTLÜFTUNG TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI GTC4 LUSSO T (USA) SCHMIERUNG: KREIS UND PICKUP TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI GTC4 LUSSO T (USA) SCHMIERUNG: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI GTC4 LUSSO T (USA) KÜHLUNG: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI GTC4 LUSSO T (USA) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI GTC4 LUSSO T (USA) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI GTC4 LUSSO T (USA) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI GTC4 LUSSO T (USA) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI GTC4 LUSSO T (USA) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI GTC4 LUSSO T (USA) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI GTC4 LUSSO T (USA) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI GTC4 LUSSO T (USA) SERVOBREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI GTC4 LUSSO T (USA) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI GTC4 LUSSO T (USA) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI GTC4 LUSSO T (USA) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI GTC4 LUSSO T (USA) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI GTC4 LUSSO T (USA) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
