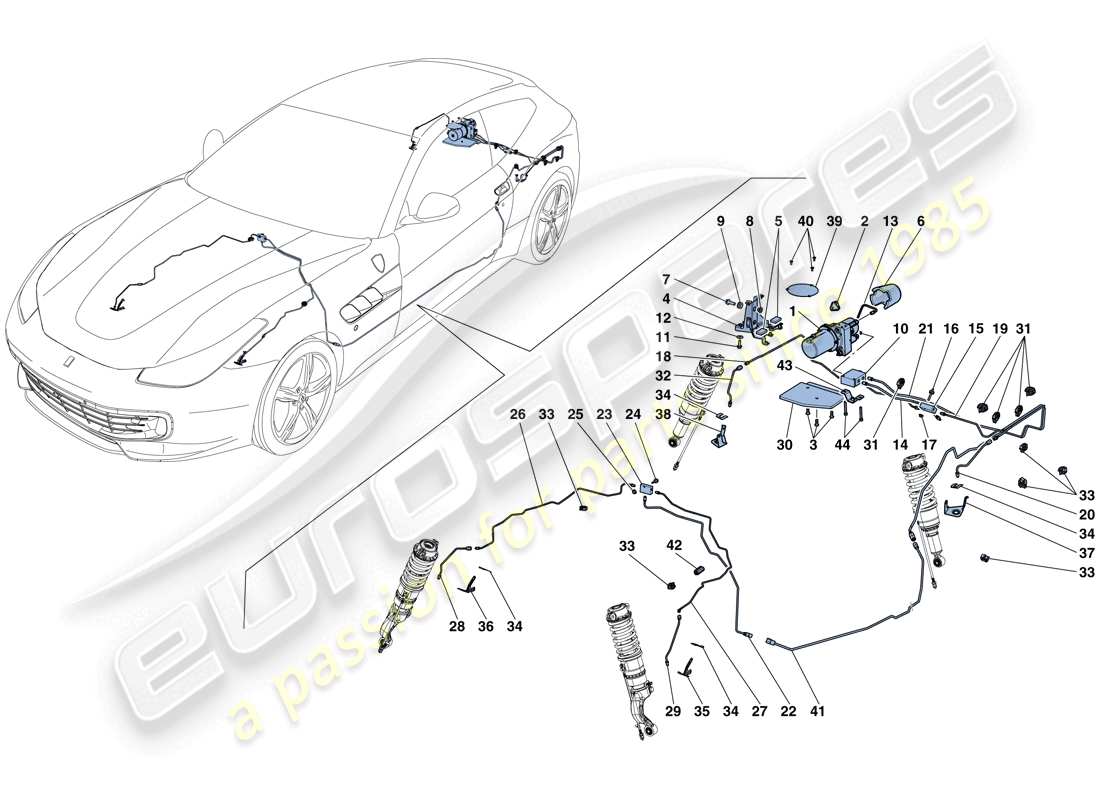

0045 - FAHRZEUGHEBESYSTEM
Ferrari GTC4 Lusso T (USA) VEHICLE LIFT SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 328447
ELEKTRISCHE PUMPE
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 844229
ELEKTRISCHE PUMPE
-Anwendbar nach Erschöpfung von 328447-
aus £2.243,09
aus £2.243,09
Dieses Teil ersetzt die Teilenummer 328447
# 002
MPN: 275321
HECKSTURZHALTERUNG AUF DER RÜCKSEITE
aus £23,75
aus £23,75
# 003
MPN: 256490
SCHRAUBEN
-M5 X 16-
aus £1,09
aus £1,09
Dieses Teil ersetzt die Teilenummer 86607000
# 004
MPN: 314656
PUMPENMONTAGEHALTERUNG
aus £53,08
aus £53,08
# 005
MPN: 264740
Stecker
-40 x 24 mm-
aus £0,58
aus £0,58
# 006
MPN: 285319
Isolierung
aus £44,10
aus £44,10
# 007
MPN: 304224
SCHRAUBEN
-M10 X 1.5 X 28-
aus £7,50
aus £7,50
Dieses Teil ersetzt die Teilenummer 255049
# 008
MPN: 255048
TÜLLENSCHEIBE
aus £1,48
aus £1,48
# 009
MPN: 255047
TÜLLE
aus £1,98
aus £1,98
# 010
MPN: 260390
Strömungsabscheider
aus £653,29
aus £653,29
# 011
MPN: 210246
SCHRAUBEN
-M8 X 25-
aus £0,69
aus £0,69
# 012
MPN: 13578305
Scheibe
aus £0,47
aus £0,47
# 013
MPN: 328418
ROHR VON DER PUMPE ZUM DURCHFLUSSABSCHEIDER
aus £23,69
aus £23,69
# 014
MPN: 268839
ROHR VOM ABSCHEIDER ZUM DREIWEGE-VERTEILERBLOCK
aus £35,98
aus £35,98
# 015
MPN: 269858
VERTEILERBLOCK
aus £12,00
aus £12,00
# 016
MPN: 258770
ZYLINDRISCHE BUCHSE
Ersetzung
Ersetzung
# 017
MPN: 14039614
NUSS
aus £0,54
aus £0,54
# 018
MPN: 268840
ROHR VOM DREI-WEGE-ANSCHLUSS ZUM HINTERRADABSCHNITT RECHTS
aus £71,90
aus £71,90
# 019
MPN: 268842
ROHR VON DER DREI-WEGE-VERBINDUNG ZUM HINTEREN LINKEN RADABSCHNITT
aus £71,90
aus £71,90
# 020
MPN: 271154
ROHR VOM ABSCHNITT ZUM LINKEN HINTERRAD
aus £65,41
aus £65,41
# 021
MPN: 274976
ROHR IM HINTEREN ABSCHNITT
aus £122,61
aus £122,61
# 022
MPN: 329255
ROHR VOM VORDEREN UNTERBODENBEREICH ZUM DREIWEGE-ANSCHLUSS
-Nicht für GD- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 022
MPN: 786052
ROHR VOM VORDEREN UNTERBODENBEREICH ZUM DREIWEGE-ANSCHLUSS
-Nicht für GD- -Anwendbar nach Erschöpfung von 329255-
aus £168,67
aus £168,67
Dieses Teil ersetzt die Teilenummer 329255
# 022
MPN: 786052
ROHR VOM VORDEREN UNTERBODENBEREICH ZUM DREIWEGE-ANSCHLUSS
-Gilt für GD-
aus £168,67
aus £168,67
Dieses Teil ersetzt die Teilenummer 329255
# 023
MPN: 269858
VERTEILERBLOCK
aus £12,00
aus £12,00
# 024
MPN: 258770
ZYLINDRISCHE BUCHSE
Ersetzung
Ersetzung
# 025
MPN: 14039614
NUSS
aus £0,54
aus £0,54
# 026
MPN: 320691
ROHR VON DER DREI-WEGE-VERBINDUNG ZUM VORDERRADABSCHNITT
aus £107,42
aus £107,42
# 027
MPN: 329256
ROHR VON DER DREI-WEGE-VERBINDUNG ZUM VORDERRADABSCHNITT LINKS
aus £99,70
aus £99,70
# 028
MPN: 271161
ROHR VOM RECHTEN VORDEREN ABSCHNITT ZUM FLEXIBLEN SCHLAUCH
aus £65,41
aus £65,41
# 029
MPN: 271159
ROHR VOM LINKEN VORDEREN ABSCHNITT ZUM FLEXIBLEN SCHLAUCH
aus £32,67
aus £32,67
# 030
MPN: 83676100
Hitzeschild
aus £85,75
aus £85,75
# 031
MPN: 234285
CLIP
aus £0,47
aus £0,47
# 032
MPN: 271155
ROHR VOM ABSCHNITT ZUM RECHTEN HINTERRAD
aus £35,98
aus £35,98
# 033
MPN: 234284
CLIP
aus £0,47
aus £0,47
# 034
MPN: 116374
CLIP
aus £1,19
aus £1,19
# 035
MPN: 271901
HALTERUNG VORNE LINKS
aus £18,55
aus £18,55
# 036
MPN: 271902
VORDERE RECHTE HALTERUNG
aus £18,55
aus £18,55
# 037
MPN: 330723
HALTERUNG HINTEN LINKS
aus £13,95
aus £13,95
# 038
MPN: 330724
HINTERE RECHTE HALTERUNG
aus £13,95
aus £13,95
# 039
MPN: 272640
KOMPL. INSPEKTIONSABDECKUNG DES HEBESYSTEMS
aus £13,48
aus £13,48
# 040
MPN: 85692200
SCHRAUBEN
aus £0,47
aus £0,47
# 041
MPN: 274974
BODENABSCHNITT ROHR
aus £84,56
aus £84,56
# 042
MPN: 262737
GUMMIHALTER
-Nicht für GD-
aus £3,62
aus £3,62
# 043
MPN: 314713
BEFESTIGUNGSPLATTE DES STRÖMUNGSTRENNERS
aus £7,28
aus £7,28
# 044
MPN: 14358924
SCHRAUBEN
-M5 X 45-
aus £0,53
aus £0,53
