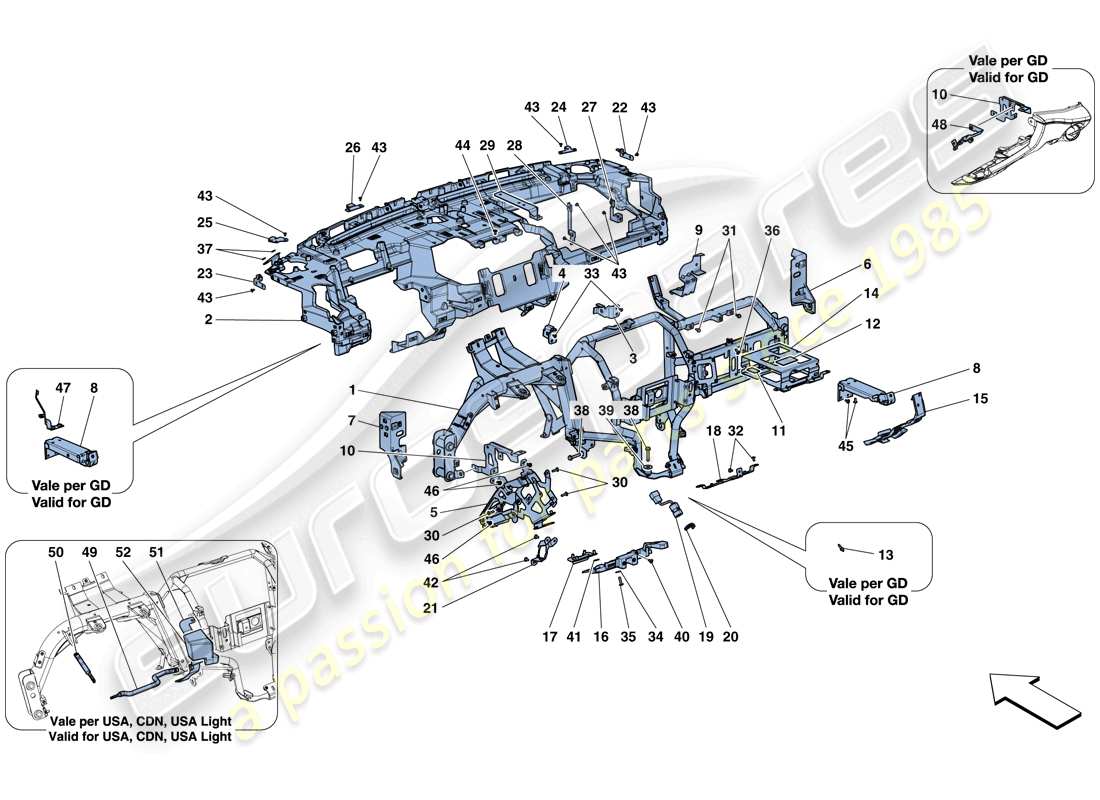

0124 - Armaturenbrett – Unterkonstruktion
Ferrari GTC4 Lusso T (USA) DASHBOARD - SUBSTRUCTURE Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 86983700
Armaturenbrett-Querträger
-Nicht für die Märkte Russland, Armenien, Weißrussland, Kasachstan und Kirgisistan- -Nicht für USA, CDN, GD, USA LIGHT- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 88198100
Armaturenbrett-Querträger
-Gilt für GD-
aus £779,67
aus £779,67
# 001
MPN: 89336500
Armaturenbrett-Querträger
-Anwendbar für USA, CDN, USA LIGHT-
aus £1.364,72
aus £1.364,72
Dieses Teil ersetzt die Teilenummer 89066300
# 001
MPN: 89336600
Armaturenbrett-Querträger
-Nicht für die Märkte Russland, Armenien, Weißrussland, Kasachstan und Kirgisistan- -Nicht für USA, CDN, GD, USA LIGHT- -Anwendbar nach Erschöpfung von 86983700-
aus £1.323,20
aus £1.323,20
Dieses Teil ersetzt die Teilenummer 86983700
# 001
MPN: 89336600
Armaturenbrett-Querträger
-Gilt für die Märkte Russland, Armenien, Weißrussland, Kasachstan und Kirgisistan- -Gilt für das ERA GLONASS-System-
aus £1.323,20
aus £1.323,20
Dieses Teil ersetzt die Teilenummer 86983700
# 002
MPN: 86990500
KOMPL. DASHBOARD-STRUKTUR
-Nicht für die Märkte Russland, Armenien, Weißrussland, Kasachstan und Kirgisistan- -Nicht für GD- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 002
MPN: 89107400
KOMPL. DASHBOARD-STRUKTUR
-Gilt für GD-
aus £721,53
aus £721,53
Dieses Teil ersetzt die Teilenummer 88205500 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 89376300
KOMPL. DASHBOARD-STRUKTUR
-Nicht für die Märkte Russland, Armenien, Weißrussland, Kasachstan und Kirgisistan- -Nicht für GD- -Anwendbar nach Erschöpfung von 86990500-
aus £1.215,60
aus £1.215,60
Dieses Teil ersetzt die Teilenummer 86990500
# 002
MPN: 89376300
KOMPL. DASHBOARD-STRUKTUR
-Gilt für die Märkte Russland, Armenien, Weißrussland, Kasachstan und Kirgisistan- -Gilt für das ERA GLONASS-System-
aus £1.215,60
aus £1.215,60
Dieses Teil ersetzt die Teilenummer 86990500
# 003
MPN: 83853800
HALTERUNG DER RECHTEN AC-EINHEIT
aus £16,54
aus £16,54
Dieses Teil ersetzt die Teilenummer 82190000
# 004
MPN: 83854000
HALTERUNG DES LINKEN AC-GERÄTS
aus £16,54
aus £16,54
Dieses Teil ersetzt die Teilenummer 82190100
# 005
MPN: 88199500
KÖRPER COMPUTERHALTERUNG
-Gilt für GD-
aus £118,27
aus £118,27
# 005
MPN: 88475300
KÖRPER COMPUTERHALTERUNG
-Nicht für GD-
aus £181,96
aus £181,96
# 006
MPN: 80637100
RECHTE SEITLICHE KAROSSERIEHALTERUNG
aus £26,47
aus £26,47
# 007
MPN: 80519100
LINKE SEITLICHE KAROSSERIEHALTERUNG
aus £26,47
aus £26,47
# 008
MPN: 87761500
KOMPL. RECHTE SEITLICHE HANDSCHUHFACHHALTERUNG
-Nicht für GD-
aus £67,94
aus £67,94
# 008
MPN: 88198400
KOMPL. SEITLICHE HANDSCHUHFACHHALTERUNG
-Gilt für GD-
aus £92,48
aus £92,48
# 009
MPN: 753412
HVAC-Firewall-Halterung
-Gilt für GD-
aus £23,58
aus £23,58
# 009
MPN: 82718500
HVAC-Firewall-Halterung
-Nicht für GD-
aus £24,53
aus £24,53
# 010
MPN: 89270600
VERSTÄRKUNG DER SEITLICHEN ARMATURENBRETTSTRUKTUR LINKS
-Nicht für GD-
aus £23,58
aus £23,58
Dieses Teil ersetzt die Teilenummer 87885600
# 010
MPN: 89345000
RECHTE SEITLICHE VERSTÄRKUNG DER ARMATURENBRETTSTRUKTUR
-Gilt für GD-
aus £43,40
aus £43,40
Dieses Teil ersetzt die Teilenummer 88199600
# 011
MPN: 84706800
SCHAUM
aus £0,47
aus £0,47
# 012
MPN: 179309
KLEBESCHAUM
-100 x 50 mm- -100 x 50 mm-
aus £2,30
aus £2,30
# 013
MPN: 88257000
ZENTRIERSTIFT
-Gilt für GD-
aus £1,31
aus £1,31
# 014
MPN: 87734900
KOPFEINHEIT-HALTERUNG, KOMPL. HALTERUNG
-Nicht für GD-
aus £94,37
aus £94,37
# 014
MPN: 88318700
KOPFEINHEIT-HALTERUNG, KOMPL. HALTERUNG
-Gilt für GD-
aus £141,56
aus £141,56
# 015
MPN: 87885500
RECHTE SEITLICHE VERSTÄRKUNG DER ARMATURENBRETTSTRUKTUR
-Nicht für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 89044200-
Ersetzung
Ersetzung
# 015
MPN: 89044200
RECHTE SEITLICHE VERSTÄRKUNG DER ARMATURENBRETTSTRUKTUR
-Nicht für GD-
aus £23,98
aus £23,98
Dieses Teil ersetzt die Teilenummer 87885500
# 015
MPN: 89051500
VERSTÄRKUNG DER SEITLICHEN ARMATURENBRETTSTRUKTUR LINKS
-Gilt für GD-
aus £67,00
aus £67,00
# 016
MPN: 89041100
MITTLERE VERSTÄRKUNG DES ARMATURENBRETTS LINKS
-Nicht für GD-
aus £18,19
aus £18,19
Dieses Teil ersetzt die Teilenummer 87885700
# 016
MPN: 89051600
ZENTRALE RECHTE ARMATURENBRETTVERSTÄRKUNG
-Gilt für GD-
aus £67,00
aus £67,00
# 017
MPN: 761842
KOMPL. OBD-HALTERUNG
-Gilt für GD-
aus £23,98
aus £23,98
# 017
MPN: 87629700
KOMPL. OBD-HALTERUNG
-Nicht für GD-
aus £29,77
aus £29,77
Dieses Teil ersetzt die Teilenummer 88319300
# 018
MPN: 88433400
KOMPL. OBERE AC-STEUERHALTERUNG
-Nicht für GD-
aus £31,13
aus £31,13
# 018
MPN: 88833300
KOMPL. OBERE AC-STEUERHALTERUNG
-Gilt für GD-
aus £46,23
aus £46,23
# 019
MPN: 236847
TEMPERATURSENSOR
aus £47,90
aus £47,90
# 020
MPN: 80964300
TEMPERATURSENSORHALTERUNG
aus £3,39
aus £3,39
# 021
MPN: 87011900
LICHTSTEUERHALTERUNG
-Nicht für GD-
aus £245,38
aus £245,38
# 021
MPN: 88321900
LICHTSTEUERHALTERUNG
-Gilt für GD-
aus £363,92
aus £363,92
# 022
MPN: 88414500
RECHTE SÄULENMONTAGEHALTERUNG
aus £15,71
aus £15,71
# 023
MPN: 88414400
MONTAGEHALTERUNG FÜR LINKE SÄULE
aus £15,71
aus £15,71
# 024
MPN: 82526400
RECHTE ARMATURENBRETT-MONTAGEHALTERUNG
aus £7,36
aus £7,36
# 025
MPN: 82526500
Linke Armaturenbrett-Montagehalterung
aus £7,36
aus £7,36
# 026
MPN: 82526200
MONTAGEHALTERUNG FÜR MITTLERES ARMATURENBRETT
aus £7,36
aus £7,36
# 027
MPN: 88700500
RECHTE HALTERUNG, DIE DEN OBEREN TEIL DES ARMATURENBRETTS BEFESTIGT.
-Nicht für GD-
aus £26,41
aus £26,41
# 027
MPN: 88883900
LINKE HALTERUNG, DIE DEN OBEREN TEIL DES ARMATURENBRETTS BEFESTIGT.
-Gilt für GD-
aus £47,18
aus £47,18
# 028
MPN: 88700400
LINKE HALTERUNG, DIE DEN OBEREN TEIL DES ARMATURENBRETTS BEFESTIGT.
-Nicht für GD-
aus £23,58
aus £23,58
# 028
MPN: 88883800
RECHTE HALTERUNG, DIE DEN OBEREN TEIL DES ARMATURENBRETTS BEFESTIGT.
-Gilt für GD-
aus £47,18
aus £47,18
# 029
MPN: 87735000
RECHTE MONTAGEHALTERUNG DER OBEREN ABDECKUNG
-Nicht für GD-
aus £23,58
aus £23,58
# 029
MPN: 88494700
MONTAGEHALTERUNG DER OBEREN ABDECKUNG LINKS
-Gilt für GD-
aus £44,65
aus £44,65
# 030
MPN: 85692300
SCHRAUBEN
-M5 X 20-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 83914200
# 031
MPN: 16285014
SCHRAUBEN
-M5 X 12-
aus £1,09
aus £1,09
# 032
MPN: 85692000
SCHRAUBEN
-M5 X 10-
aus £0,53
aus £0,53
# 033
MPN: 85692200
SCHRAUBEN
aus £0,47
aus £0,47
# 034
MPN: 12638178
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10519578, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 85692300
SCHRAUBEN
-M5 X 20-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 83914200
# 036
MPN: 85833700
SCHRAUBEN
-M5 X 14-
aus £0,47
aus £0,47
# 037
MPN: 12642821
Scheibe
aus £0,54
aus £0,54
# 038
MPN: 16287624
SCHRAUBEN
-M8 X 45-
aus £1,40
aus £1,40
Dieses Teil ersetzt die Teilenummer 16287421
# 039
MPN: 11193974
Scheibe
aus £0,30
aus £0,30
# 040
MPN: 85692200
SCHRAUBEN
aus £0,47
aus £0,47
# 041
MPN: 12638178
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10519578, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 85692000
SCHRAUBEN
-M5 X 10-
aus £0,53
aus £0,53
# 043
MPN: 85692000
SCHRAUBEN
-M5 X 10-
aus £0,50
aus £0,50
# 043
MPN: 86705000
SCHRAUBEN
-M5 X 10-
aus £0,47
aus £0,47
# 044
MPN: 85692000
SCHRAUBEN
-M5 X 10-
aus £0,53
aus £0,53
# 045
MPN: 85692200
SCHRAUBEN
aus £0,47
aus £0,47
# 046
MPN: 85692200
SCHRAUBEN
aus £0,47
aus £0,47
# 047
MPN: 88198200
LUFTKANALHALTERUNG
-Gilt für GD-
aus £49,07
aus £49,07
# 048
MPN: 89345100
AUTOPARK-HALTERUNG
-Gilt für GD-
aus £39,63
aus £39,63
Dieses Teil ersetzt die Teilenummer 88210400
# 049
MPN: 88526500
KNIEROHR UNTER DEM FAHRER
-Anwendbar für USA, CDN, USA LIGHT-
aus £22,32
aus £22,32
# 050
MPN: 88920000
VERSTÄRKUNGSROHR DER KAROSSERIEHALTERUNG
-Anwendbar für USA, CDN, USA LIGHT-
aus £58,50
aus £58,50
# 051
MPN: 88920200
VERSTÄRKUNGSHALTER UNTER DEM FAHRERSITZ
-Anwendbar für USA, CDN, USA LIGHT-
aus £57,06
aus £57,06
# 052
MPN: 88920100
Knieaufpralldämpfer auf der Fahrerseite
-Anwendbar für USA, CDN, USA LIGHT-
aus £47,18
aus £47,18
-part-diagram-0125.webp "FERRARI GTC4 LUSSO T (USA) ARMATURENBRETT – AUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI GTC4 LUSSO T (USA) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI GTC4 LUSSO T (USA) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI GTC4 LUSSO T (USA) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI GTC4 LUSSO T (USA) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI GTC4 LUSSO T (USA) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI GTC4 LUSSO T (USA) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI GTC4 LUSSO T (USA) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI GTC4 LUSSO T (USA) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI GTC4 LUSSO T (USA) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI GTC4 LUSSO T (USA) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI GTC4 LUSSO T (USA) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI GTC4 LUSSO T (USA) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI GTC4 LUSSO T (USA) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI GTC4 LUSSO T (USA) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI GTC4 LUSSO T (USA) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI GTC4 LUSSO T (USA) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI GTC4 LUSSO T (USA) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI GTC4 LUSSO T (USA) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI GTC4 LUSSO T (USA) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI GTC4 LUSSO T (USA) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI GTC4 LUSSO T (USA) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI GTC4 LUSSO T (USA) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI GTC4 LUSSO T (USA) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI GTC4 LUSSO T (USA) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI GTC4 LUSSO T (USA) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI GTC4 LUSSO T (USA) KRAFTSTOFFTANK UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI GTC4 LUSSO T (USA) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI GTC4 LUSSO T (USA) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI GTC4 LUSSO T (USA) VERTEILER, TURBOLADERSYSTEM UND ROHRE TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI GTC4 LUSSO T (USA) KÜHLSCHMIERUNG FÜR TURBOLADERSYSTEM TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI GTC4 LUSSO T (USA) EINSTELLUNGEN DES TURBOLADERSYSTEMS TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI GTC4 LUSSO T (USA) LADEKÜHLER TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI GTC4 LUSSO T (USA) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI GTC4 LUSSO T (USA) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI GTC4 LUSSO T (USA) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI GTC4 LUSSO T (USA) MOTORWÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI GTC4 LUSSO T (USA) ENTLÜFTUNG TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI GTC4 LUSSO T (USA) SCHMIERUNG: KREIS UND PICKUP TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI GTC4 LUSSO T (USA) SCHMIERUNG: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI GTC4 LUSSO T (USA) KÜHLUNG: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI GTC4 LUSSO T (USA) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI GTC4 LUSSO T (USA) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI GTC4 LUSSO T (USA) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI GTC4 LUSSO T (USA) ÜBERTRAGUNGSROHR TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI GTC4 LUSSO T (USA) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI GTC4 LUSSO T (USA) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI GTC4 LUSSO T (USA) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI GTC4 LUSSO T (USA) SERVOBREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI GTC4 LUSSO T (USA) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI GTC4 LUSSO T (USA) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI GTC4 LUSSO T (USA) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI GTC4 LUSSO T (USA) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI GTC4 LUSSO T (USA) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI GTC4 LUSSO T (USA) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI GTC4 LUSSO T (USA) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI GTC4 LUSSO T (USA) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI GTC4 LUSSO T (USA) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI GTC4 LUSSO T (USA) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI GTC4 LUSSO T (USA) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI GTC4 LUSSO T (USA) RÄDER TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI GTC4 LUSSO T (USA) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI GTC4 LUSSO T (USA) BATTERIE TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI GTC4 LUSSO T (USA) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI GTC4 LUSSO T (USA) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI GTC4 LUSSO T (USA) AC-SYSTEM – WASSER UND FREON TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI GTC4 LUSSO T (USA) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI GTC4 LUSSO T (USA) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI GTC4 LUSSO T (USA) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI GTC4 LUSSO T (USA) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI GTC4 LUSSO T (USA) GEWÄCHSHAUS TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI GTC4 LUSSO T (USA) STRUKTUREN UND ELEMENTE, VORNE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI GTC4 LUSSO T (USA) STRUKTUREN UND ELEMENTE, FAHRZEUGZENTRUM TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI GTC4 LUSSO T (USA) STRUKTUREN UND ELEMENTE, RÜCKSEITE DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI GTC4 LUSSO T (USA) FERTIGSTELLUNG DES FAHRGESTELLS TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI GTC4 LUSSO T (USA) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI GTC4 LUSSO T (USA) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI GTC4 LUSSO T (USA) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI GTC4 LUSSO T (USA) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI GTC4 LUSSO T (USA) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI GTC4 LUSSO T (USA) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI GTC4 LUSSO T (USA) HECKDECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI GTC4 LUSSO T (USA) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI GTC4 LUSSO T (USA) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI GTC4 LUSSO T (USA) TÜREN – ÖFFNUNGSMECHANISMEN UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI GTC4 LUSSO T (USA) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI GTC4 LUSSO T (USA) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI GTC4 LUSSO T (USA) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI GTC4 LUSSO T (USA) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI GTC4 LUSSO T (USA) VORDERSITZ – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI GTC4 LUSSO T (USA) VORDERSITZ – VERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI GTC4 LUSSO T (USA) RÜCKSITZ – SICHERHEITSGURTE – INNENAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI GTC4 LUSSO T (USA) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
