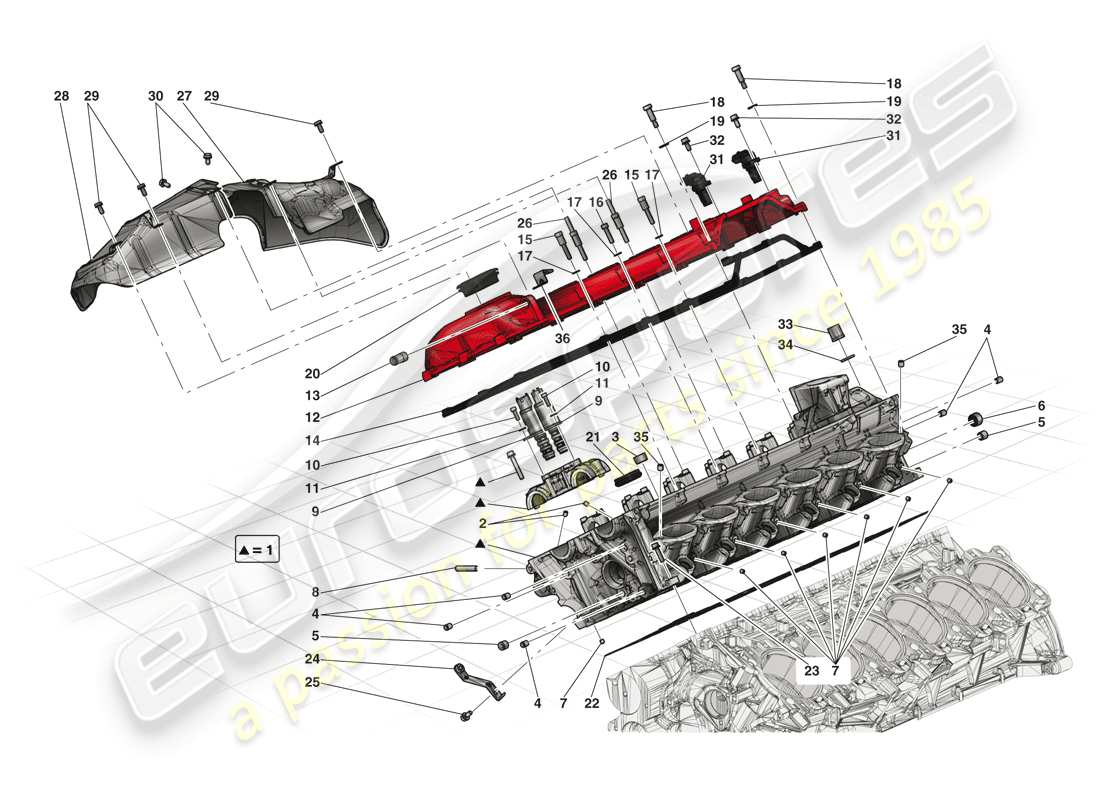

0003 - RECHTER ZYLINDERKOPF
Ferrari LaFerrari (Europe) RIGHT HAND CYLINDER HEAD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 287817
RECHTER KOPF
-Anwendbar bis Motornummer 234043- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 275519
# 001
MPN: 296081
RECHTER KOPF
-Anwendbar ab Motor Nr. 234044- -Anwendbar nach Erschöpfung von 287817-
aus £2.425,16
aus £2.425,16
Dieses Teil ersetzt die Teilenummer 287817
# 002
MPN: 256827
GEWINDESTIFT
aus £3,07
aus £3,07
# 003
MPN: 127635
GEWINDESTECKER
-M18 X 11 X 1.5-
aus £1,52
aus £1,52
Dieses Teil ersetzt die Teilenummer 183447
# 004
MPN: 282755
DECKEL
aus £1,13
aus £1,13
# 005
MPN: 282400
DECKEL
aus £2,04
aus £2,04
# 006
MPN: 127635
GEWINDESTECKER
-M18 X 11 X 1.5-
aus £1,52
aus £1,52
Dieses Teil ersetzt die Teilenummer 183447
# 007
MPN: 199760
GEWINDESTECKER
-D. 6 X 1-
aus £0,47
aus £0,47
# 008
MPN: 211641
STEHBOLZEN
aus £0,51
aus £0,51
# 009
MPN: 296017
ÖLDRUCKREGELVENTIL
aus £60,73
aus £60,73
Dieses Teil ersetzt die Teilenummer 269227 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 14304221
SCHRAUBEN
-M5 X 16-
aus £0,47
aus £0,47
# 011
MPN: 11181574
Scheibe
aus £0,54
aus £0,54
# 012
MPN: 292565
RECHTER ZYLINDERKOPFDECKEL
aus £386,04
aus £386,04
# 013
MPN: 271521
VERBINDER
aus £3,55
aus £3,55
# 014
MPN: 243800
RECHTE KOPFDECKELDICHTUNG
aus £44,54
aus £44,54
# 015
MPN: 300510
STEHBOLZEN
aus £7,83
aus £7,83
# 016
MPN: 157218
SCHRAUBEN
-M6 X 25-
aus £0,47
aus £0,47
# 017
MPN: 11197774
Scheibe
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 293278
SCHRAUBEN
aus £7,54
aus £7,54
Dieses Teil ersetzt die Teilenummer 284200
# 019
MPN: 11198074
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 229353
MAGNETVENTILDICHTUNG
aus £9,62
aus £9,62
# 021
MPN: 223982
ZÜNDKERZENROHRDICHTUNG
aus £1,36
aus £1,36
# 022
MPN: 243803
rechte Kopf-Kurbelgehäuse-Dichtung
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 022
MPN: 324013
rechte Kopf-Kurbelgehäuse-Dichtung
-Anwendbar nach Erschöpfung von 243803-
aus £148,48
aus £148,48
Dieses Teil ersetzt die Teilenummer 243803
# 023
MPN: 231620
SCHRAUBEN
-M6 X 25-
aus £0,47
aus £0,47
# 024
MPN: 252099
SCHILDMONTAGEHALTERUNG
aus £9,42
aus £9,42
# 025
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
# 026
MPN: 269228
STEHBOLZEN
-M6 X 25-
aus £3,44
aus £3,44
# 027
MPN: 297952
Hitzeschild für den hinteren rechten Kopf
aus £75,54
aus £75,54
Dieses Teil ersetzt die Teilenummer 293211 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 293212
Hitzeschild für den vorderen rechten Kopf
aus £86,33
aus £86,33
# 029
MPN: 11628424
SCHRAUBEN
aus £0,53
aus £0,53
# 030
MPN: 11625524
SCHRAUBEN
aus £0,53
aus £0,53
# 031
MPN: 224573
ZEITSENSOR
aus £11,13
aus £11,13
# 032
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
# 033
MPN: 183524
NUSS
aus £0,98
aus £0,98
# 034
MPN: 151117
Scheibe
aus £0,33
aus £0,33
# 035
MPN: 102725
AUSRICHTUNGSDÜBEL
aus £0,58
aus £0,58
# 036
MPN: 294472
KABELBAUM-MONTAGEHALTERUNG
aus £14,85
aus £14,85
