Eurospares-part-diagram-0006.webp)

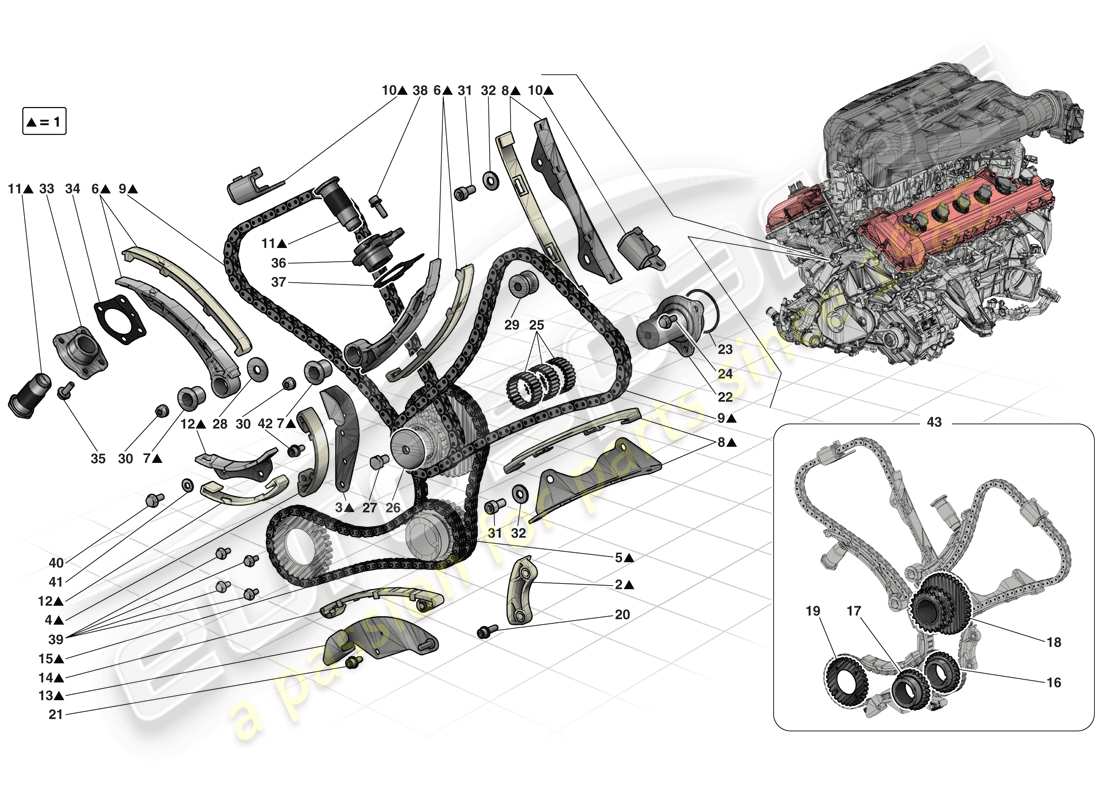

0006 - TIMINGSYSTEM - ANTRIEB
Ferrari LaFerrari (Europe) TIMING SYSTEM - DRIVE Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 299456
VENTILSTEUERUNG UND PUMPENANTRIEBSSYSTEM
-Anwendbar bis Motornummer 250897- -Anwendbar bis zur Erschöpfung-
aus £1.140,58
aus £1.140,58
Dieses Teil ersetzt die Teilenummer 295389
# 001
MPN: 315600
VENTILSTEUERUNG UND PUMPENANTRIEBSSYSTEM
-Anwendbar ab Motor Nr. 250898- -Anwendbar nach Erschöpfung von 299456-
aus £1.309,49
aus £1.309,49
# 002
MPN: 265178
FESTEN SCHUH
-Anwendbar bis Motornummer 250897- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 002
MPN: 309750
FESTEN SCHUH
-Anwendbar ab Motor Nr. 250898- -Anwendbar nach Erschöpfung von 265178-
aus £40,71
aus £40,71
Dieses Teil ersetzt die Teilenummer 265178
# 003
MPN: 265180
MONTAGE
aus £39,58
aus £39,58
# 004
MPN: 257626
SCHUH
aus £41,71
aus £41,71
# 005
MPN: 295397
PRIMÄRKETTE
aus £556,79
aus £556,79
Dieses Teil ersetzt die Teilenummer 295376
# 006
MPN: 260614
MOBILER SCHUH
aus £224,68
aus £224,68
# 007
MPN: 175303
BUCHSE
aus £13,48
aus £13,48
# 008
MPN: 198034
FESTEN SCHUH
aus £38,99
aus £38,99
# 009
MPN: 254263
KETTE
aus £57,81
aus £57,81
# 010
MPN: 239566
FESTEN SCHUH
aus £25,62
aus £25,62
# 011
MPN: 267099
HYDRAULISCHER KETTENSPANNER
aus £62,21
aus £62,21
# 012
MPN: 277283
FESTEN SCHUH
aus £185,59
aus £185,59
# 013
MPN: 265712
MONTAGE
aus £185,59
aus £185,59
# 014
MPN: 272014
SCHUH
aus £39,13
aus £39,13
Dieses Teil ersetzt die Teilenummer 249904, die wir auf Lager haben
# 015
MPN: 271880
KETTE
aus £40,50
aus £40,50
# 016
MPN: 299590
INNERES KURBELWELLENZAHNRAD
aus £149,96
aus £149,96
Dieses Teil ersetzt die Teilenummer 286226
# 017
MPN: 301217
EXTERNES KURBELWELLENZAHNRAD
aus £103,18
aus £103,18
Dieses Teil ersetzt die Teilenummer 286227
# 018
MPN: 299589
ANTRIEBSZAHNRAD
aus £245,72
aus £245,72
Dieses Teil ersetzt die Teilenummer 286228
# 019
MPN: 288731
Pumpenantriebsrad
aus £95,76
aus £95,76
# 020
MPN: 282395
SCHRAUBEN
aus £0,47
aus £0,47
# 021
MPN: 282392
SCHRAUBEN
aus £0,47
aus £0,47
# 022
MPN: 289896
MONTAGE
aus £103,57
aus £103,57
# 023
MPN: 154191
Dichtung
aus £0,68
aus £0,68
# 024
MPN: 181336
SCHRAUBEN
aus £1,96
aus £1,96
# 025
MPN: 187742
ROLLENLAGERKÄFIG
aus £5,90
aus £5,90
# 026
MPN: 194262
SCHULTER
aus £10,73
aus £10,73
# 027
MPN: 16043124
SCHRAUBEN
aus £0,26
aus £0,26
Dieses Teil ersetzt die Teilenummer 16043121, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 175306
SCHULTER
aus £2,08
aus £2,08
# 029
MPN: 183929
BUCHSE
aus £4,07
aus £4,07
# 030
MPN: 177778
NUSS
aus £0,75
aus £0,75
Dieses Teil ersetzt die Teilenummer 133215 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 14306224
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14306221 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 163759
Scheibe
aus £6,44
aus £6,44
# 033
MPN: 268314
BUCHSE
aus £28,49
aus £28,49
# 034
MPN: 267198
Dichtung
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 034
MPN: 317023
Dichtung
-Anwendbar nach Erschöpfung von 267198-
aus £5,49
aus £5,49
Dieses Teil ersetzt die Teilenummer 267198
# 035
MPN: 181336
SCHRAUBEN
aus £1,95
aus £1,95
# 036
MPN: 252512
BUCHSE
aus £51,97
aus £51,97
# 037
MPN: 250055
Dichtung
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 037
MPN: 317022
Dichtung
-Anwendbar nach Erschöpfung von 250055-
aus £1,79
aus £1,79
Dieses Teil ersetzt die Teilenummer 250055
# 038
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 039
MPN: 186668
SCHRAUBEN
aus £7,10
aus £7,10
# 040
MPN: 181336
SCHRAUBEN
aus £1,97
aus £1,97
# 041
MPN: 276781
Scheibe
aus £0,47
aus £0,47
# 042
MPN: 282392
SCHRAUBEN
aus £0,47
aus £0,47
# 043
MPN: 301584
VENTILSTEUERRÄDER
-Nicht mehr im Lieferumfang enthalten-
Dieses Teil ersetzt die Teilenummer 290130
