0014 - SCHMIERSYSTEM UND ÖLDAMPF-RÜCKGEWINNUNGSSYSTEM

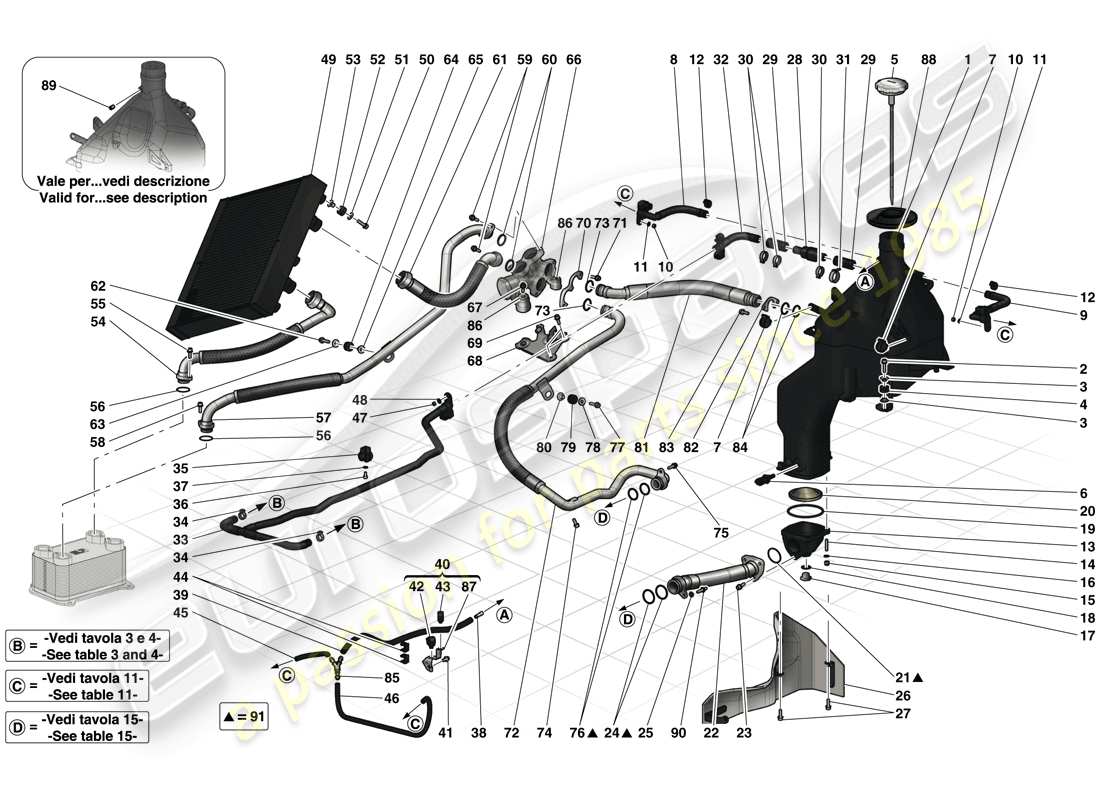

Ferrari LaFerrari (Europe) LUBRICATION SYSTEM AND OIL VAPOUR RECOVERY SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 298381
KOMPL. PANZER
aus £2.171,62
aus £2.171,62
# 002
MPN: 231620
SCHRAUBEN
-M6 X 25-
aus £0,47
aus £0,47
# 003
MPN: 183898
FLANSCHBUCHSE
aus £1,51
aus £1,51
# 004
MPN: 177576
TÜLLE
aus £1,11
aus £1,11
# 005
MPN: 301598
KAPPE KOMPLETT MIT Peilstab
aus £200,30
aus £200,30
# 006
MPN: 180137
WASSER-/ÖL-TEMPERATURSENSOR
aus £8,12
aus £8,12
# 007
MPN: 198273
CLIP
aus £0,86
aus £0,86
# 008
MPN: 297612
RH BLOW-BY-ROHR
aus £54,29
aus £54,29
# 009
MPN: 297614
LINKES BLOW-BY-ROHR
aus £54,29
aus £54,29
# 010
MPN: 15896477
NUSS
aus £0,63
aus £0,63
# 011
MPN: 12604179
Scheibe
aus £0,54
aus £0,54
# 012
MPN: 13432270
KRAGEN FÜR ÄRMEL
aus £0,53
aus £0,53
# 013
MPN: 290848
ÖLTANKAUFNAHME
aus £187,20
aus £187,20
# 014
MPN: 11500424
STEHBOLZEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11500421
# 015
MPN: 102948
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574211 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 10300711
DECKEL
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 10300771
# 018
MPN: 10257060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10253060 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 100332
Sumpffilter
aus £9,39
aus £9,39
Dieses Teil ersetzt die Teilenummer 240387 - und 9 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 153628
Dichtung
aus £0,47
aus £0,47
# 022
MPN: 290509
ÖLLEITUNG VOM TANKAUFNAHME ZUR PUMPE
aus £426,84
aus £426,84
# 023
MPN: 231618
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
# 024
MPN: 104212
Dichtung
aus £0,47
aus £0,47
# 025
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 302113
Hitzeschild für Tank und Ölleitung
aus £149,76
aus £149,76
# 027
MPN: 231618
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
# 028
MPN: 294255
RÜCKSCHLAGVENTIL
aus £173,36
aus £173,36
# 029
MPN: 257673
GUMMIROHR
aus £63,67
aus £63,67
# 030
MPN: 13432870
KRAGEN
aus £5,88
aus £5,88
Dieses Teil ersetzt die Teilenummer 164015
# 031
MPN: 262109
KRAGENKLEMME
aus £0,65
aus £0,65
Dieses Teil ersetzt die Teilenummer 10860270 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 290579
Dampfrohr für den hinteren Kopf
aus £371,17
aus £371,17
# 033
MPN: 304129
VORDERKOPF-DAMPFROHR
aus £120,86
aus £120,86
# 034
MPN: 13432270
KRAGEN FÜR ÄRMEL
aus £0,53
aus £0,53
# 035
MPN: 285268
HALTERUNG MIT HÜLSE
aus £36,70
aus £36,70
# 036
MPN: 14304024
SCHRAUBEN
-M5 X 10-
aus £0,54
aus £0,54
# 037
MPN: 12601174
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601173 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 117715
VERBINDER
-Nicht für USA, CDN, GOLFO, J, USA LIGHT-
aus £2,24
aus £2,24
Dieses Teil ersetzt die Teilenummer 119607
# 039
MPN: 303408
GUMMIROHR
-Nicht für USA, CDN, GOLFO, J, USA LIGHT-
aus £104,84
aus £104,84
# 040
MPN: 303343
Komplette Halterung für Entlüftungsrohre des Ausgleichsbehälters
-Nicht für USA, CDN, GOLFO, J, USA LIGHT-
aus £23,95
aus £23,95
Dieses Teil ersetzt die Teilenummer 303148
# 041
MPN: 248334
SCHRAUBEN
-Nicht für USA, CDN, GOLFO, J, USA LIGHT-
aus £0,47
aus £0,47
# 042
MPN: 198253
CLIP
-Nicht für USA, CDN, GOLFO, J, USA LIGHT-
aus £1,95
aus £1,95
# 042
MPN: 206536
CLIP
-Nicht für USA, CDN, GOLFO, J, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 198253-
aus £0,54
aus £0,54
# 043
MPN: 14574287
CLIP
-Nicht für USA, CDN, GOLFO, J, USA LIGHT-
aus £4,28
aus £4,28
# 044
MPN: 145543
CLIP
-Nicht für USA, CDN, GOLFO, J, USA LIGHT-
aus £0,47
aus £0,47
# 045
MPN: 303406
GUMMIROHR
-Nicht für USA, CDN, GOLFO, J, USA LIGHT-
aus £26,22
aus £26,22
# 046
MPN: 303407
GUMMIROHR
-Nicht für USA, CDN, GOLFO, J, USA LIGHT-
aus £74,87
aus £74,87
# 047
MPN: 15896477
NUSS
aus £0,63
aus £0,63
# 048
MPN: 12604179
Scheibe
aus £0,54
aus £0,54
# 049
MPN: 297420
MOTORÖLKÜHLER
aus £1.491,69
aus £1.491,69
# 050
MPN: 231619
SCHRAUBEN
-M6 X 22-
aus £0,47
aus £0,47
# 051
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 103549
TÜLLE
aus £0,64
aus £0,64
# 053
MPN: 149707
SHIM
aus £0,58
aus £0,58
# 054
MPN: 296423
MOTORÖLFÜHRLEITUNG VOM KÜHLER ZUM WÄRMETAUSCHER
aus £396,88
aus £396,88
# 055
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 056
MPN: 122791
Dichtung
aus £1,26
aus £1,26
# 057
MPN: 300471
ÖRLÜCKWÄRTSLEITUNG VOM WÄRMETAUSCHER ZUM THERMOSTAT
aus £486,75
aus £486,75
# 058
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 059
MPN: 231620
SCHRAUBEN
-M6 X 25-
aus £0,47
aus £0,47
# 060
MPN: 122791
Dichtung
aus £1,26
aus £1,26
# 061
MPN: 296421
MOTORÖLFÜHRLEITUNG VOM THERMOSTAT ZUM KÜHLER
aus £277,07
aus £277,07
# 062
MPN: 231621
SCHRAUBEN
-M6 X 30-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 216568
# 063
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 064
MPN: 103549
TÜLLE
aus £0,64
aus £0,64
# 065
MPN: 149707
SHIM
aus £0,58
aus £0,58
# 066
MPN: 304797
KOMPL. ÖLTHERMOSTAT
aus £224,05
aus £224,05
Dieses Teil ersetzt die Teilenummer 268336 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 067
MPN: 231623
SCHRAUBEN
-M6 X 40-
aus £0,53
aus £0,53
# 068
MPN: 304399
THERMOSTAT-BEFESTIGUNGSHALTERUNG
aus £54,67
aus £54,67
# 069
MPN: 231618
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
# 070
MPN: 258945
ROHRHALTERGABEL
aus £13,47
aus £13,47
# 071
MPN: 231620
SCHRAUBEN
-M6 X 25-
aus £0,47
aus £0,47
# 072
MPN: 290504
ÖLFÜHRLEITUNG VOM MOTOR ZUM THERMOSTAT
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 072
MPN: 315166
ÖLFÜHRLEITUNG VOM MOTOR ZUM THERMOSTAT
-Anwendbar nach Erschöpfung von 290504-
aus £546,44
aus £546,44
Dieses Teil ersetzt die Teilenummer 290504
# 073
MPN: 122791
Dichtung
aus £1,26
aus £1,26
# 074
MPN: 248334
SCHRAUBEN
aus £0,47
aus £0,47
# 075
MPN: 231619
SCHRAUBEN
-M6 X 22-
aus £0,47
aus £0,47
# 076
MPN: 121903
Dichtung
aus £0,47
aus £0,47
# 077
MPN: 231621
SCHRAUBEN
-M6 X 30-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 216568
# 078
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 079
MPN: 103549
TÜLLE
aus £0,64
aus £0,64
# 080
MPN: 149707
SHIM
aus £0,58
aus £0,58
# 081
MPN: 290508
ÖRLÜCKWÄRTSLEITUNG VOM THERMOSTAT ZUM TANK
aus £274,01
aus £274,01
# 082
MPN: 283147
HALTEGABEL
aus £31,45
aus £31,45
# 083
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 084
MPN: 121903
Dichtung
aus £0,47
aus £0,47
# 085
MPN: 295432
3-WAY-ANSCHLUSS
-Nicht für GOLFO-
aus £129,54
aus £129,54
# 086
MPN: 267300
GEDÄMPFTE MONTAGE
aus £6,18
aus £6,18
Dieses Teil ersetzt die Teilenummer 294902 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 086
MPN: 294902
GEDÄMPFTE MONTAGE
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 267300-
Ersetzung
Ersetzung
# 087
MPN: 303148
Halterung für Entlüftungsrohr des Ausgleichsbehälters
-Nach Erschöpfung Bestellabschluss- -Nicht für USA, CDN, GOLFO, J, USA LIGHT- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 088
MPN: 294022
RING FÜR MOTORÖLTANK
aus £16,23
aus £16,23
# 089
MPN: 14326101
GEWINDESTECKER
-Anwendbar für USA, CDN, GOLFO, J, USA LIGHT-
aus £0,61
aus £0,61
# 090
MPN: 204102
STEHBOLZEN
aus £8,60
aus £8,60
# 091
MPN: 308330
ÖLPUMPEN-DICHTUNGSSATZ
-Besteht aus den Dichtungen 104212 Ref.24, 121903 Ref.76, 153628 Ref.21 Tab.14 und dem Dichtungsfilter 275528 Ref. 4 Tab.15-
aus £20,21
aus £20,21
