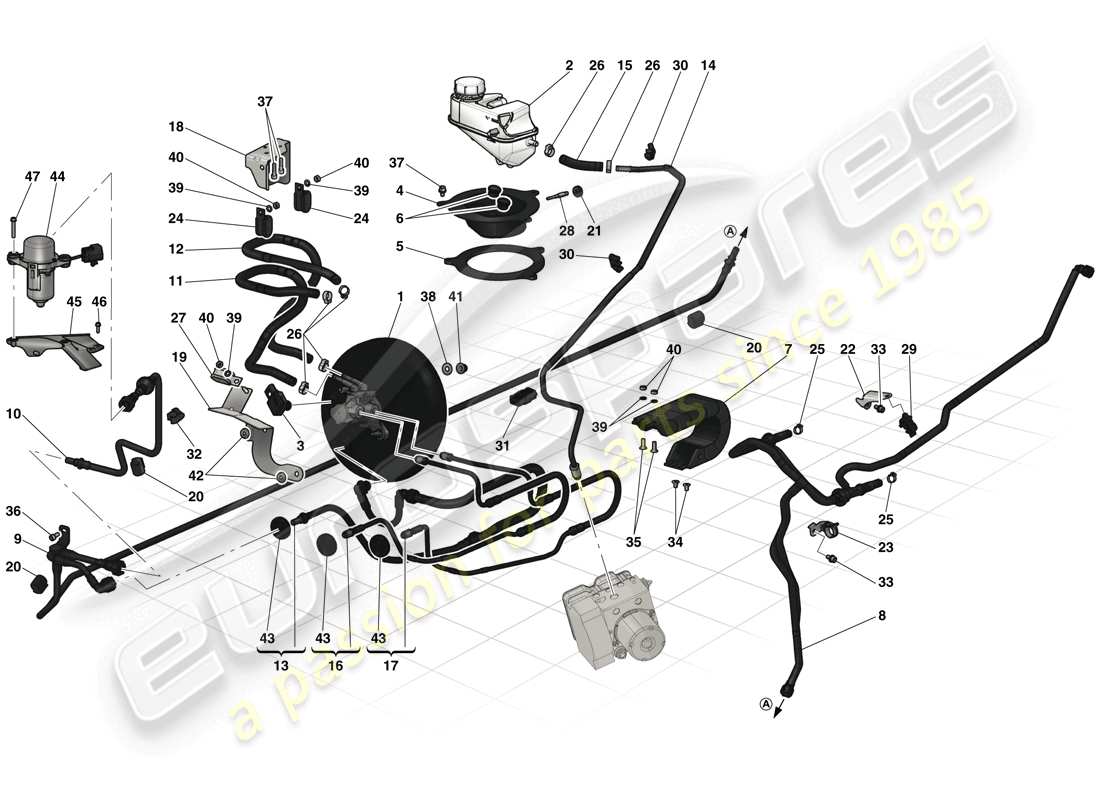

0023 - HYDRAULISCHE BREMSSTEUERUNG UND POWER-BREMSSYSTEM
Ferrari LaFerrari (Europe) HYDRAULIC BRAKE CONTROLS AND POWER BRAKE SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 281005
BREMSSERVO
aus £570,71
aus £570,71
# 002
MPN: 307671
BREMSFLÜSSIGKEITSBEHÄLTER
aus £314,29
aus £314,29
# 003
MPN: 279681
VAKUUMSENSOR
aus £87,83
aus £87,83
# 004
MPN: 307650
BEFESTIGUNG FÜR BREMSFLÜSSIGKEITSBEHÄLTER AM FAHRGESTELL
aus £471,89
aus £471,89
# 005
MPN: 293138
BREMSFLÜSSIGKEITSBEHÄLTER-BEFESTIGUNGSDICHTUNG
aus £12,18
aus £12,18
# 006
MPN: 241550
Dichtung
aus £0,53
aus £0,53
# 007
MPN: 288473
SCHLAUCHBEHÄLTERKASTEN
aus £80,21
aus £80,21
# 008
MPN: 304092
BREMSSERVOLEITUNG KOMPL. MIT VENTILEN
aus £215,04
aus £215,04
# 009
MPN: 292484
UNTERBODENROHR FÜR SERVO-VAKUUM
aus £264,25
aus £264,25
# 010
MPN: 294772
VORDERRADBREMSSERVO-VAKUUMROHR
aus £34,91
aus £34,91
# 011
MPN: 307255
GUMMIROHR
aus £173,69
aus £173,69
# 012
MPN: 307254
GUMMIROHR
aus £181,96
aus £181,96
# 013
MPN: 295749
FLEXIBLER VAKUUMSCHLAUCH VOM BREMSSERVO ZUR FIREWALL
-Anwendbar nach Erschöpfung von 295752-
aus £207,62
aus £207,62
Dieses Teil ersetzt die Teilenummer 295752
# 013
MPN: 295752
FLEXIBLER VAKUUMSCHLAUCH VOM BREMSSERVO ZUR FIREWALL
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 014
MPN: 303230
BREMSLEITUNG
aus £43,40
aus £43,40
# 015
MPN: 307251
GUMMIROHR
aus £34,91
aus £34,91
# 016
MPN: 303401
MC2 ECU-BREMSPUMPENLEITUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 303402-
Ersetzung
Ersetzung
# 016
MPN: 303402
MC2 ECU-BREMSPUMPENLEITUNG
aus £887,16
aus £887,16
Dieses Teil ersetzt die Teilenummer 303401
# 017
MPN: 303403
MC1 ECU-BREMSPUMPENLEITUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 303404-
Ersetzung
Ersetzung
# 017
MPN: 303404
MC1 ECU-BREMSPUMPENLEITUNG
aus £868,28
aus £868,28
Dieses Teil ersetzt die Teilenummer 303403
# 018
MPN: 297983
HALTER, BEFESTIGUNGSROHRE AM FAHRGESTELL
aus £36,80
aus £36,80
# 019
MPN: 294824
HALTERUNG AM MAGNETVENTIL FÜR RESERVOIRROHRE
aus £31,43
aus £31,43
# 020
MPN: 278889
GUMMI RING
aus £11,96
aus £11,96
# 021
MPN: 14673180
DECKEL
aus £18,86
aus £18,86
# 022
MPN: 301330
MONTAGEHALTERUNG FÜR BREMSSERVOLEITUNG
aus £20,75
aus £20,75
# 023
MPN: 302942
KOMPL. HALTERUNG
aus £17,35
aus £17,35
# 024
MPN: 303345
Halterung
aus £28,94
aus £28,94
# 025
MPN: 13434670
KRAGEN
-D. 16.2-
aus £0,53
aus £0,53
# 026
MPN: 13432070
KRAGEN FÜR ÄRMEL
-D. 15.7-
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 13125570
# 027
MPN: 10115801
Halterung
-Nicht mehr im Lieferumfang enthalten-
aus £3,85
aus £3,85
# 028
MPN: 241537
SCHRAUBEN
aus £0,54
aus £0,54
# 029
MPN: 191904
CLIP
aus £0,54
aus £0,54
# 030
MPN: 235616
CLIP
aus £0,76
aus £0,76
# 031
MPN: 219351
CLIP
aus £0,54
aus £0,54
# 032
MPN: 235682
CLIP
aus £0,54
aus £0,54
# 033
MPN: 233600
SCHRAUBEN
-M6 X 12-
aus £0,53
aus £0,53
# 034
MPN: 14441127
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 307346-
aus £0,54
aus £0,54
# 034
MPN: 14441234
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 307346
# 034
MPN: 307346
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 14441234-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 14441127, die wir auf Lager haben
# 035
MPN: 14441321
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 312590-
Ersetzung
Ersetzung
# 035
MPN: 312590
SCHRAUBEN
aus £1,73
aus £1,73
# 036
MPN: 14304124
SCHRAUBEN
aus £0,53
aus £0,53
# 037
MPN: 256323
SCHRAUBEN
-M5 X 16-
aus £0,52
aus £0,52
# 038
MPN: 12625224
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12625201 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 12639724
Scheibe
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 312589-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12639725 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 312589
Scheibe
aus £4,03
aus £4,03
# 040
MPN: 10725914
NUSS
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 312592-
aus £0,49
aus £0,49
Dieses Teil ersetzt die Teilenummer 10725911 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 312592
NUSS
aus £1,54
aus £1,54
# 041
MPN: 12578211
NUSS
aus £0,53
aus £0,53
# 042
MPN: 14066017
NUSS
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 042
MPN: 14066021
NUSS
-Anwendbar nach Erschöpfung von 14066017-
aus £1,73
aus £1,73
Dieses Teil ersetzt die Teilenummer 14066017
# 043
MPN: 228047
SCHLAUCHTÜLLE
aus £4,38
aus £4,38
# 044
MPN: 223532
VAKUUMPUMPE
aus £582,97
aus £582,97
# 045
MPN: 303233
Halterung
aus £37,74
aus £37,74
# 046
MPN: 302723
SCHRAUBEN
-M5 X 15-
aus £2,75
aus £2,75
Dieses Teil ersetzt die Teilenummer 302724
# 047
MPN: 302658
ERGALSCHRAUBE
-M6 X 35-
aus £10,37
aus £10,37
-part-diagram-0024.webp "FERRARI LAFERRARI (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI LAFERRARI (EUROPE) VORDERE UND HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI LAFERRARI (EUROPE) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI LAFERRARI (EUROPE) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI LAFERRARI (EUROPE) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI LAFERRARI (EUROPE) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI LAFERRARI (EUROPE) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI LAFERRARI (EUROPE) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI LAFERRARI (EUROPE) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI LAFERRARI (EUROPE) RÄDER TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI LAFERRARI (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI LAFERRARI (EUROPE) ANHEBEN DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI LAFERRARI (EUROPE) STARTERBATTERIE TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI LAFERRARI (EUROPE) BATTERIEKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI LAFERRARI (EUROPE) WECHSELRICHTER UND KÜHLUNG TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI LAFERRARI (EUROPE) ANLASSER UND ELEKTROMOTOR 2 TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI LAFERRARI (EUROPE) INVERTER-ME1-ME2 REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI LAFERRARI (EUROPE) AC-SYSTEM TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI LAFERRARI (EUROPE) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI LAFERRARI (EUROPE) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI LAFERRARI (EUROPE) VORDERER FACH UND WERKZEUGE, DIE MIT DEM FAHRZEUG GELIEFERT WERDEN TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI LAFERRARI (EUROPE) MONOCOQUE-WANNE – VORDERES SUBCHASSIS – ZENTRALER FLACHER UNTERBODEN TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI LAFERRARI (EUROPE) HINTERES SUBCHASSIS TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI LAFERRARI (EUROPE) AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI LAFERRARI (EUROPE) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI LAFERRARI (EUROPE) HITZESCHILDE UND ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI LAFERRARI (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI LAFERRARI (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI LAFERRARI (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI LAFERRARI (EUROPE) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI LAFERRARI (EUROPE) VORDERER DECKEL UND LÖSUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI LAFERRARI (EUROPE) MOTORRAUMDECKEL UND ENTRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI LAFERRARI (EUROPE) BETANKEN UND LADEN TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI LAFERRARI (EUROPE) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI LAFERRARI (EUROPE) TÜREN – ÖFFNUNGSMECHANISMEN UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI LAFERRARI (EUROPE) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI LAFERRARI (EUROPE) FENSTER UND BILDSCHIRME TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI LAFERRARI (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI LAFERRARI (EUROPE) FAHRZEUGRAUMVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI LAFERRARI (EUROPE) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI LAFERRARI (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI LAFERRARI (EUROPE) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI LAFERRARI (EUROPE) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI LAFERRARI (EUROPE) SITZE UND SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI LAFERRARI (EUROPE) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI LAFERRARI (EUROPE) SCHILDE UND VERZIERUNG TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI LAFERRARI (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI LAFERRARI (EUROPE) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI LAFERRARI (EUROPE) HV-BATTERIE UND KABELBÄUME TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI LAFERRARI (EUROPE) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI LAFERRARI (EUROPE) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI LAFERRARI (EUROPE) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI LAFERRARI (EUROPE) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI LAFERRARI (EUROPE) AUDIO - INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI LAFERRARI (EUROPE) TELEMETRIE – DATENERFASSUNG TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI LAFERRARI (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI LAFERRARI (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI LAFERRARI (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI LAFERRARI (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI LAFERRARI (EUROPE) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI LAFERRARI (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI LAFERRARI (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI LAFERRARI (EUROPE) STEUERSYSTEM – STÖSSEL UND WELLE TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI LAFERRARI (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI LAFERRARI (EUROPE) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI LAFERRARI (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI LAFERRARI (EUROPE) KRAFTSTOFFTANK – EINFÜLLHALS UND PUMPEN TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI LAFERRARI (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI LAFERRARI (EUROPE) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI LAFERRARI (EUROPE) LUFTEINLÄSSE TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI LAFERRARI (EUROPE) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI LAFERRARI (EUROPE) SCHMIERSYSTEM UND ÖLDAMPF-RÜCKGEWINNUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI LAFERRARI (EUROPE) ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI LAFERRARI (EUROPE) AUSGLEICHSBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI LAFERRARI (EUROPE) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI LAFERRARI (EUROPE) KOMPLETTES GETRIEBE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI LAFERRARI (EUROPE) ELEKTROMOTOR TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI LAFERRARI (EUROPE) KÜHLUNG DES ELEKTROMOTORS TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI LAFERRARI (EUROPE) GETRIEBEÖLKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI LAFERRARI (EUROPE) PEDALBOARD TEILEDIAGRAMM")
