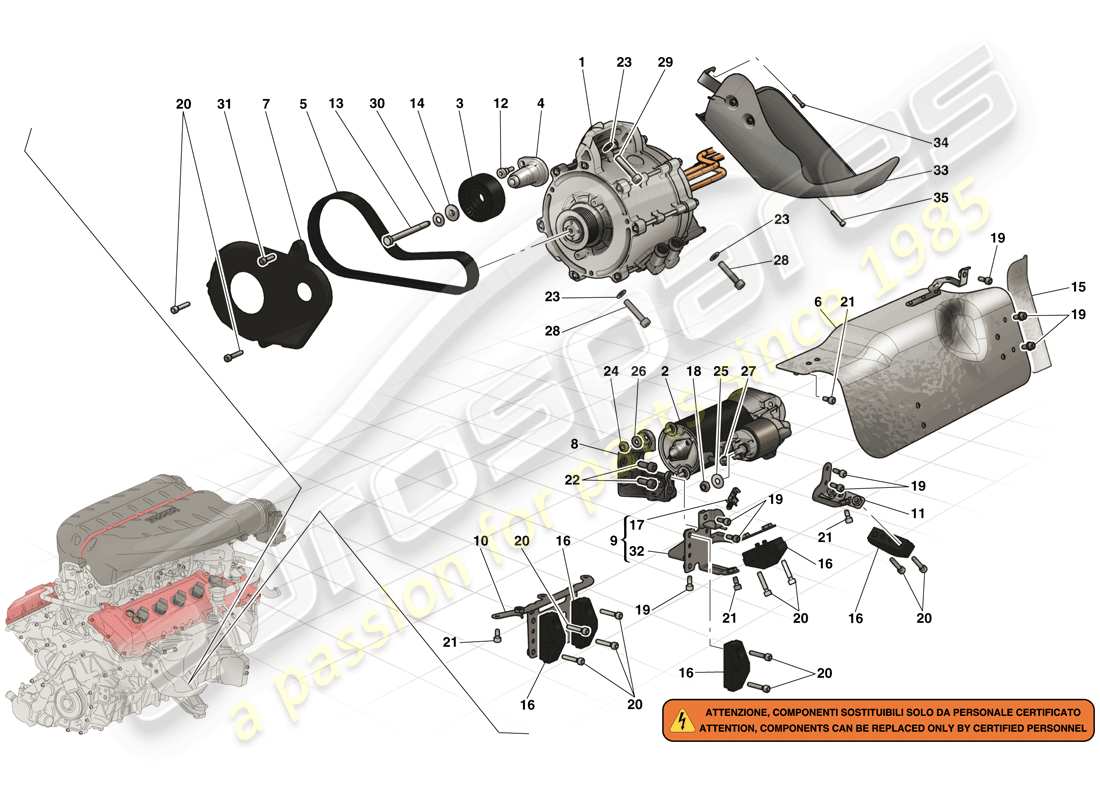

0039 - ANLASSER UND ELEKTROMOTOR 2
Ferrari LaFerrari (Europe) STARTER MOTOR AND ELECTRIC MOTOR 2 Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 304314
ELEKTRISCHER GENERATOR ME2
-Komplett mit HV-Kabeln-
aus £5.487,24
aus £5.487,24
# 002
MPN: 297969
Anlasser
Ersetzung
Ersetzung
# 003
MPN: 295893
GLATTE RIEMENSCHEIBE
aus £60,49
aus £60,49
# 004
MPN: 298034
FESTE RIEMENSPANNERHALTERUNG
aus £110,77
aus £110,77
# 005
MPN: 290044
GÜRTEL
aus £44,04
aus £44,04
# 006
MPN: 296914
HITZESCHILD DES ANLASSERMOTORS
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 310992-
Ersetzung
Ersetzung
# 006
MPN: 310992
HITZESCHILD DES ANLASSERMOTORS
aus £230,07
aus £230,07
Dieses Teil ersetzt die Teilenummer 296914
# 007
MPN: 298360
ME2 GÜRTELABDECKUNG
aus £52,84
aus £52,84
# 008
MPN: 277661
MONTAGEHALTERUNG DES ANLASSERMOTORS
aus £22,84
aus £22,84
Dieses Teil ersetzt die Teilenummer 257521 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 297506
KOMPLETTE SCHILDMONTAGEHALTERUNG
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 297507
# 009
MPN: 315020
KOMPL. SCHILDMONTAGEHALTERUNG
-Anwendbar nach Erschöpfung von 297506-
aus £48,12
aus £48,12
Dieses Teil ersetzt die Teilenummer 297506
# 010
MPN: 305537
MONTAGEHALTERUNG FÜR KABELHALTERUNGSBLOCK
aus £41,52
aus £41,52
# 011
MPN: 297505
MONTAGEHALTERUNG FÜR STARTERMOTOR-SCHILD
aus £39,63
aus £39,63
# 012
MPN: 289759
KALIBRIERTE SCHRAUBE
aus £5,58
aus £5,58
# 013
MPN: 290251
SCHRAUBEN
aus £31,52
aus £31,52
# 014
MPN: 289756
BUCHSE
aus £24,70
aus £24,70
# 015
MPN: 296903
HITZESCHILD FÜR ME2 KABEL
aus £39,63
aus £39,63
# 016
MPN: 294115
DREIFACH-CLIP
aus £17,04
aus £17,04
# 017
MPN: 283287
CLIP
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 303438-
aus £0,47
aus £0,47
# 017
MPN: 303438
CLIP
aus £0,47
aus £0,47
# 018
MPN: 147985
NUSS
aus £0,54
aus £0,54
# 019
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,51
aus £0,51
# 020
MPN: 231621
SCHRAUBEN
-M6 X 30-
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 216568
# 021
MPN: 233600
SCHRAUBEN
-M6 X 12-
aus £0,52
aus £0,52
# 022
MPN: 248471
SCHRAUBEN
aus £0,68
aus £0,68
# 023
MPN: 11193874
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11193879, die wir auf Lager haben
# 024
MPN: 12575421
NUSS
Ersetzung
Ersetzung
# 025
MPN: 12625221
Scheibe
Ersetzung
Ersetzung
# 026
MPN: 12646621
Scheibe
aus £0,53
aus £0,53
# 027
MPN: 14059211
NUSS
aus £0,54
aus £0,54
# 028
MPN: 14302274
SCHRAUBEN
aus £1,57
aus £1,57
# 029
MPN: 14306724
SCHRAUBEN
aus £0,58
aus £0,58
# 030
MPN: 14496524
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 14496525 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 231619
SCHRAUBEN
-M6 X 22-
aus £0,54
aus £0,54
# 032
MPN: 297507
SCHILDMONTAGEHALTERUNG
-Nach Erschöpfung Bestellabschluss- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 033
MPN: 284036
SCHUTZSCHILD
aus £132,12
aus £132,12
# 034
MPN: 233600
SCHRAUBEN
-M6 X 12-
aus £0,54
aus £0,54
# 035
MPN: 231627
SCHRAUBEN
-M8 X 16-
aus £0,47
aus £0,47
