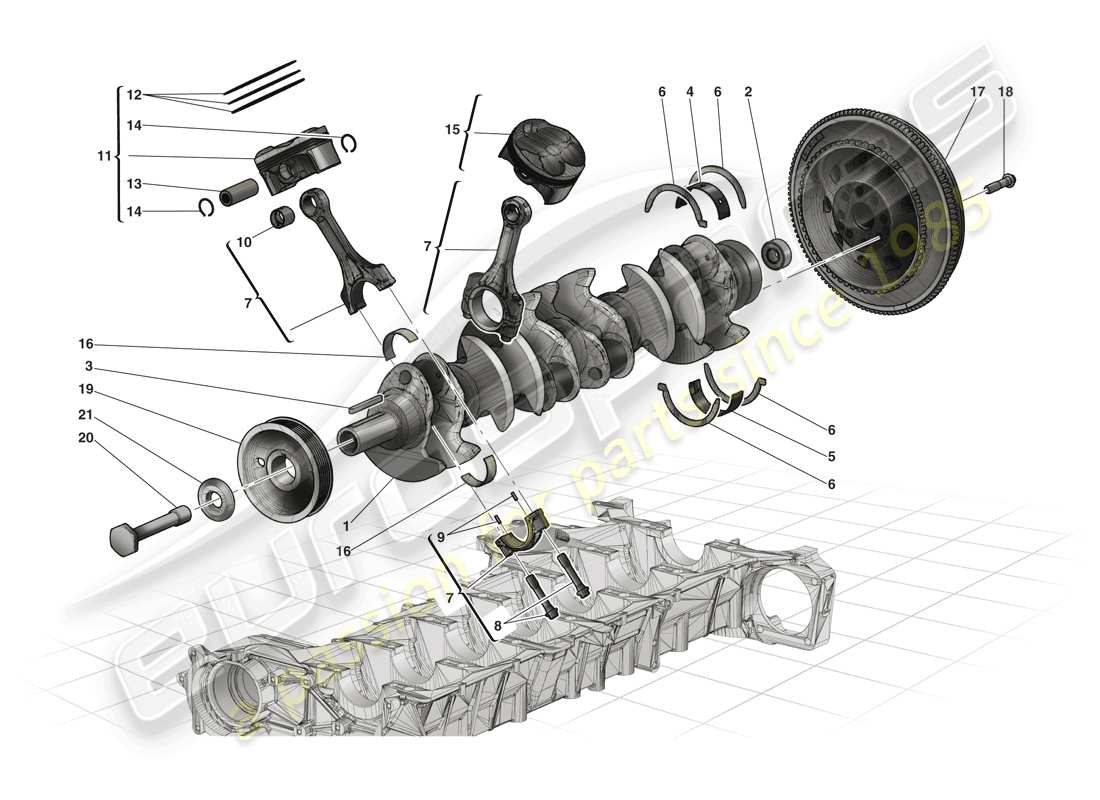

0002 - Kurbelwelle – Pleuel und Kolben
Ferrari LaFerrari (USA) CRANKSHAFT - CONNECTING RODS AND PISTONS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 289787
Kurbelwelle
aus £2.594,19
aus £2.594,19
# 002
MPN: 103877
LAGER
aus £15,20
aus £15,20
Dieses Teil ersetzt die Teilenummer 24940440
# 003
MPN: 190981
Schlüssel
aus £0,56
aus £0,56
# 004
MPN: 271028
OBERES HALBLAGER
-Blau- -Bleifrei- -Gilt für EU GS-
aus £17,98
aus £17,98
# 004
MPN: 271029
OBERES HALBLAGER
-Gelb- -Bleifrei- -Gilt für EU GS-
aus £20,42
aus £20,42
# 004
MPN: 271030
OBERES HALBLAGER
-Grün- -Bleifrei- -Gilt für EU GS-
aus £19,64
aus £19,64
# 004
MPN: 286832
OBERES HALBLAGER
-Blau- -Nicht für EU GS-
aus £10,67
aus £10,67
# 004
MPN: 286833
OBERES HALBLAGER
-Gelb- -Nicht für EU GS-
aus £9,80
aus £9,80
# 004
MPN: 286834
OBERES HALBLAGER
-Grün- -Nicht für EU GS-
aus £11,91
aus £11,91
# 005
MPN: 271023
UNTERES HALBLAGER
-Blau- -Bleifrei- -Gilt für EU GS-
aus £17,91
aus £17,91
# 005
MPN: 271024
UNTERES HALBLAGER
-Gelb- -Bleifrei- -Gilt für EU GS-
aus £20,31
aus £20,31
# 005
MPN: 271025
UNTERES HALBLAGER
-Grün- -Bleifrei- -Gilt für EU GS-
aus £19,54
aus £19,54
# 005
MPN: 286836
UNTERES HALBLAGER
-Blau- -Nicht für EU GS-
aus £10,23
aus £10,23
# 005
MPN: 286837
UNTERES HALBLAGER
-Gelb- -Nicht für EU GS-
aus £10,67
aus £10,67
# 005
MPN: 286838
UNTERES HALBLAGER
-Grün- -Nicht für EU GS-
aus £11,91
aus £11,91
# 006
MPN: 222874
KURBELWELLENLAGERSCHEIBE
-Nicht für EU GS-
aus £17,16
aus £17,16
# 006
MPN: 261727
KURBELWELLENLAGERSCHEIBE
-Gilt für EU GS-
aus £5,71
aus £5,71
# 007
MPN: 267273
KOMPL. PLEUELSTANGE UND KAPPE
aus £386,63
aus £386,63
# 008
MPN: 254806
SCHRAUBEN
aus £16,99
aus £16,99
# 009
MPN: 224608
AUSRICHTUNGSSTIFT
aus £1,93
aus £1,93
# 010
MPN: 234871
BUCHSE
aus £9,70
aus £9,70
# 011
MPN: 279217
KOMPL. KOLBEN, RECHTE ZYLINDERBANK
-Anwendbar bis Motornummer 341645- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 011
MPN: 307658
KOMPL. KOLBEN, RECHTE ZYLINDERBANK
-Anwendbar bis Motornummer 341645- -Anwendbar nach Erschöpfung von 279217-
aus £322,44
aus £322,44
Dieses Teil ersetzt die Teilenummer 279217
# 011
MPN: 336105
KOMPL. KOLBEN, RECHTE ZYLINDERBANK
-Anwendbar ab Motor Nr. 341646-
aus £296,21
aus £296,21
# 012
MPN: 287944
KOMPL. KOLBENRINGSATZ
aus £93,59
aus £93,59
Dieses Teil ersetzt die Teilenummer 338894
# 013
MPN: 255232
Kolbennadel
-Gültig bis zur Erschöpfung-
aus £43,40
aus £43,40
# 014
MPN: 255234
STOPPRING
-Gültig bis zur Erschöpfung-
aus £19,44
aus £19,44
# 015
MPN: 279218
KOMPL. KOLBEN, ZYLINDERBANK LINKS
-Anwendbar bis Motornummer 341645- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 015
MPN: 307659
KOMPL. KOLBEN, ZYLINDERBANK LINKS
-Anwendbar bis Motornummer 341645- -Anwendbar nach Erschöpfung von 279218-
aus £322,44
aus £322,44
Dieses Teil ersetzt die Teilenummer 279218
# 015
MPN: 336106
KOMPL. KOLBEN, ZYLINDERBANK LINKS
-Anwendbar ab Motor Nr. 341646-
aus £296,21
aus £296,21
# 016
MPN: 244416
PLEUELHALBLAGER
-Rot- -Nicht für EU GS-
aus £13,57
aus £13,57
# 016
MPN: 244417
PLEUELHALBLAGER
-Blau- -Nicht für EU GS-
aus £13,57
aus £13,57
# 016
MPN: 244418
PLEUELHALBLAGER
-Schwarz- -Nicht für EU GS-
Ersetzung
Ersetzung
# 016
MPN: 261718
PLEUELHALBLAGER
-Rot- -Bleifrei- -Gilt für EU GS-
aus £10,08
aus £10,08
# 016
MPN: 261719
PLEUELHALBLAGER
-Blau- -Bleifrei- -Gilt für EU GS-
aus £10,08
aus £10,08
# 016
MPN: 261720
PLEUELHALBLAGER
-Schwarz- -Bleifrei- -Gilt für EU GS- -Nicht mehr im Lieferumfang enthalten-
aus £10,08
aus £10,08
Dieses Teil ersetzt die Teilenummer 244418
# 016
MPN: 262987
PLEUELHALBLAGER
-Rosa- -Bleifrei- -Gilt für EU GS-
aus £9,72
aus £9,72
# 017
MPN: 278154
SCHWUNGRAD
aus £1.752,12
aus £1.752,12
# 018
MPN: 229907
BEFESTIGUNGSSCHRAUBE
aus £4,84
aus £4,84
# 019
MPN: 302570
Torsionsdämpfer
aus £802,69
aus £802,69
# 020
MPN: 196216
Torsionsdämpfer-Befestigungsschraube
aus £21,08
aus £21,08
SCHRAUBE ZUR DÄMPFERBEFESTIGUNG Genuine Ferrari Teil – Gebraucht auf Lager
Aus 458 Engine 199088 entfernt
Aus 458 Engine 199088 entfernt
SCHRAUBEN SIE FAST.TORS.DAMPER AN KURBELGEHÄUSE (196216) Genuine Maserati Teil – Gebraucht auf Lager
Aus 4200 Engine 81090 entfernt
Aus 4200 Engine 81090 entfernt
# 021
MPN: 297847
Scheibe
aus £11,53
aus £11,53
