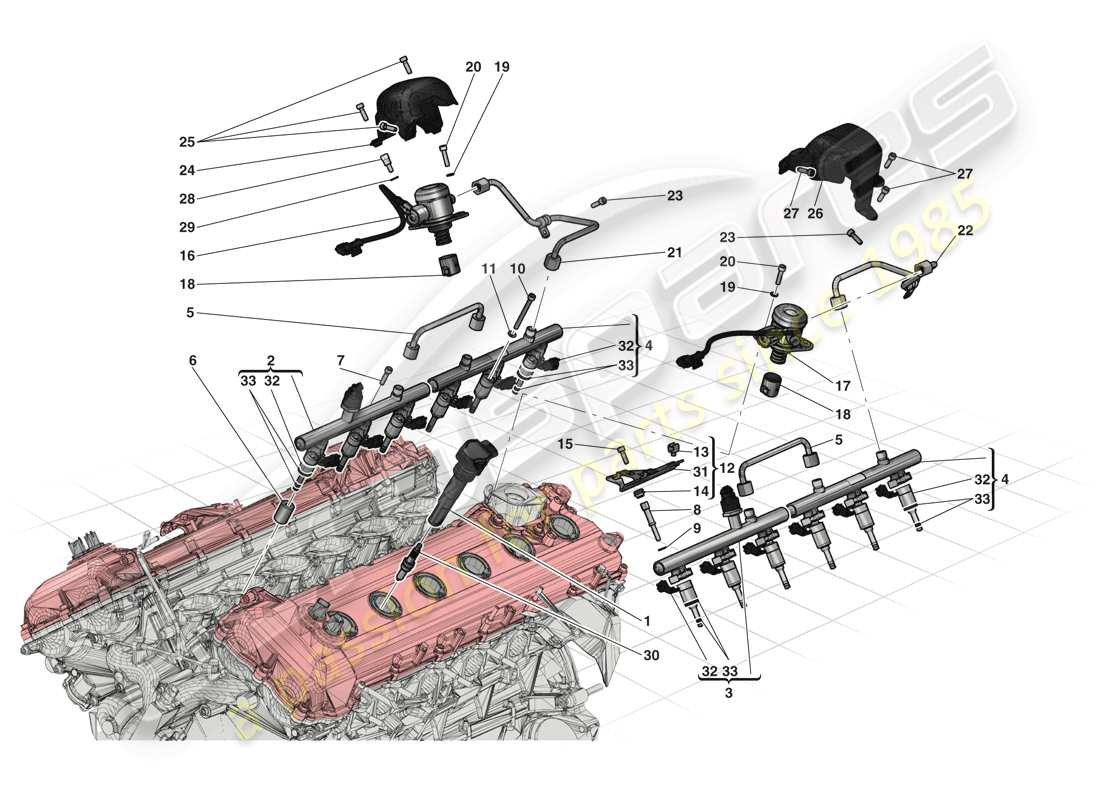

0007 - EINSPRITZUNG – ZÜNDSYSTEM
Ferrari LaFerrari (USA) INJECTION - IGNITION SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 290850
IGNITION COIL
-Gültig bis zur Erschöpfung-
aus £77,17
aus £77,17
Dieses Teil ersetzt die Teilenummer 248406, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 337713
IGNITION COIL
-Anwendbar nach Erschöpfung von 290850-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 290850, die wir auf Lager haben
# 002
MPN: 268691
KOMPL. KRAFTSTOFFLEITUNG VORNE RECHTS
-Bestellen Sie auch Rohr Ref. 5-
aus £1.326,97
aus £1.326,97
# 003
MPN: 268692
KOMPL. KRAFTSTOFFLEITUNG VORNE LINKS
-Bestellen Sie auch Rohr Ref. 5-
aus £1.326,97
aus £1.326,97
# 004
MPN: 268693
KOMPL. HINTERE KRAFTSTOFFLEITUNG
-Bestellen Sie auch Rohr Ref. 5 und Pipe-Ref. 21 für rechte Zylinderbank oder Ref. 22 für linke Zylinderbank-
aus £1.030,62
aus £1.030,62
# 005
MPN: 247918
KRAFTSTOFFLEITUNG, DIE VORDERE UND HINTERE SCHIENE VERBINDET
aus £148,87
aus £148,87
# 006
MPN: 255724
SHIM
aus £4,67
aus £4,67
# 007
MPN: 231620
SCHRAUBEN
-M6 X 25-
aus £0,51
aus £0,51
# 008
MPN: 260965
STEHBOLZEN
-M6 X 23-
aus £3,19
aus £3,19
# 009
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 14303824
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 14303834-
aus £1,28
aus £1,28
Dieses Teil ersetzt die Teilenummer 224997
# 010
MPN: 14303834
SCHRAUBEN
aus £0,95
aus £0,95
# 011
MPN: 11197774
Scheibe
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 284961
KOMPL. HALTERUNG
aus £54,73
aus £54,73
Dieses Teil ersetzt die Teilenummer 268933 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 248674
CLIP
aus £1,24
aus £1,24
# 014
MPN: 284909
BUCHSE
aus £3,84
aus £3,84
# 015
MPN: 231618
SCHRAUBEN
-M6 X 20-
aus £0,53
aus £0,53
# 016
MPN: 259334
RECHTE KRAFTSTOFFPUMPE
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 290031-
Ersetzung
Ersetzung
# 016
MPN: 290031
RECHTE KRAFTSTOFFPUMPE
aus £396,38
aus £396,38
Dieses Teil ersetzt die Teilenummer 259334
# 017
MPN: 259335
Linke Kraftstoffpumpe
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 290032-
Ersetzung
Ersetzung
# 017
MPN: 290032
Linke Kraftstoffpumpe
aus £396,38
aus £396,38
Dieses Teil ersetzt die Teilenummer 259335
# 018
MPN: 270601
TASSE
aus £33,27
aus £33,27
# 019
MPN: 12639724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12639725 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 14305434
SCHRAUBEN
aus £0,51
aus £0,51
# 021
MPN: 254515
RECHTES KRAFTSTOFFROHR
aus £165,42
aus £165,42
# 022
MPN: 254516
Linkes Kraftstoffrohr
aus £165,42
aus £165,42
# 023
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,53
aus £0,53
# 023
MPN: 231618
SCHRAUBEN
-M6 X 20- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 231616-
aus £0,53
aus £0,53
# 024
MPN: 301848
SCHALLDÄMPFENDE ABDECKUNG DER RH-PUMPE
aus £122,68
aus £122,68
Dieses Teil ersetzt die Teilenummer 283249
# 025
MPN: 231618
SCHRAUBEN
-M6 X 20-
aus £0,53
aus £0,53
# 026
MPN: 301849
LH-PUMPEN-SCHALLDÄMPFUNGSABDECKUNG
aus £122,68
aus £122,68
Dieses Teil ersetzt die Teilenummer 283250
# 027
MPN: 231618
SCHRAUBEN
-M6 X 20-
aus £0,53
aus £0,53
# 028
MPN: 287940
STEHBOLZEN
aus £3,78
aus £3,78
# 029
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 254771
ZÜNDKERZE
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 297423-
aus £29,95
aus £29,95
# 030
MPN: 297423
ZÜNDKERZE
aus £19,23
aus £19,23
# 031
MPN: 284638
Halterung
-Nach Erschöpfung Bestellabschluss- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 032
MPN: 339106
ELEKTROINJEKTOR
aus £127,79
aus £127,79
# 033
MPN: 70004988
DICHTUNGSSATZ
aus £29,25
aus £29,25
