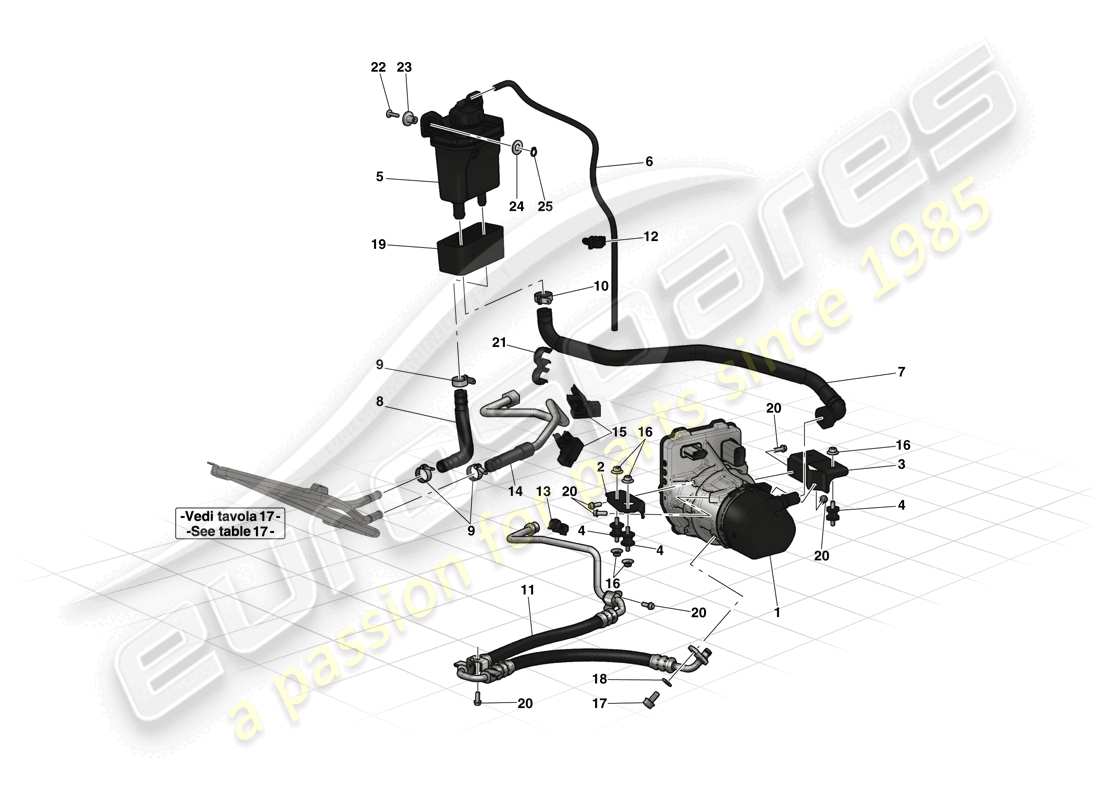

0028 - SERVOLENKPUMPE UND RESERVOIR
Ferrari LaFerrari (USA) POWER STEERING PUMP AND RESERVOIR Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 275767
Servolenkungspumpe
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 309203-
Ersetzung
Ersetzung
# 001
MPN: 309203
Servolenkungspumpe
aus £8.009,95
aus £8.009,95
Dieses Teil ersetzt die Teilenummer 275767
# 002
MPN: 288801
VORDERE SERVOLENKPUMPENHALTERUNG
aus £33,02
aus £33,02
# 003
MPN: 295350
HALTERUNG DER HINTEREN SERVOLENKPUMPE
aus £32,08
aus £32,08
# 004
MPN: 284347
BEFESTIGUNGSBUCHSE DER SERVOLENKPUMPE
aus £12,26
aus £12,26
# 005
MPN: 292342
SERVOLENKFLÜSSIGKEITSBEHÄLTER
aus £26,99
aus £26,99
Dieses Teil ersetzt die Teilenummer 233605, die wir auf Lager haben - und 11 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 115148
GUMMIROHR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 118502-
aus £3,87
aus £3,87
Dieses Teil ersetzt die Teilenummer 121829
# 006
MPN: 118502
GUMMIROHR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 122126-
aus £35,85
aus £35,85
Dieses Teil ersetzt die Teilenummer 115148 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 122126
GUMMIROHR
aus £5,21
aus £5,21
Dieses Teil ersetzt die Teilenummer 258946
# 007
MPN: 303012
ROHR VOM RESERVOIR ZUR SERVOLENKPUMPE
aus £70,77
aus £70,77
# 008
MPN: 303013
ROHR VON DER SPULE ZUM FLÜSSIGKEITSBEHÄLTER DER SERVOLENKUNG
aus £31,13
aus £31,13
# 009
MPN: 262108
SCHRAUBKRAGEN
aus £1,13
aus £1,13
# 010
MPN: 262109
KRAGENKLEMME
aus £0,67
aus £0,67
Dieses Teil ersetzt die Teilenummer 10860270 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 303091
ROHR VON DER PUMPE ZUR FIREWAND
aus £405,82
aus £405,82
# 012
MPN: 262559
CLIP
aus £0,59
aus £0,59
# 013
MPN: 150695
CLIP
aus £0,54
aus £0,54
# 014
MPN: 303014
ROHR VON DER FIREWAND ZUR SPULE
aus £179,31
aus £179,31
# 015
MPN: 81649400
CLIP
aus £6,97
aus £6,97
# 016
MPN: 14039614
NUSS
aus £0,52
aus £0,52
# 017
MPN: 16297924
SCHRAUBEN
aus £1,02
aus £1,02
# 018
MPN: 14496524
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 14496525 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 303090
SCHAUM
aus £2,37
aus £2,37
# 020
MPN: 302574
ERGALSCHRAUBE
-M6 X 15-
aus £3,27
aus £3,27
# 021
MPN: 82329900
CLIP
aus £0,64
aus £0,64
# 022
MPN: 169814
SCHRAUBEN
-M5 X 14-
aus £0,78
aus £0,78
Dieses Teil ersetzt die Teilenummer 13288119 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 85797200
SCHRAUBEN
-M5 X 18- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 169814-
aus £0,47
aus £0,47
# 023
MPN: 303591
SEEGER-RING
aus £13,20
aus £13,20
# 024
MPN: 303594
DICHTUNGSRING
aus £8,86
aus £8,86
# 025
MPN: 11065976
SEEGER-RING
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 11065975
