0041 - AC-SYSTEM

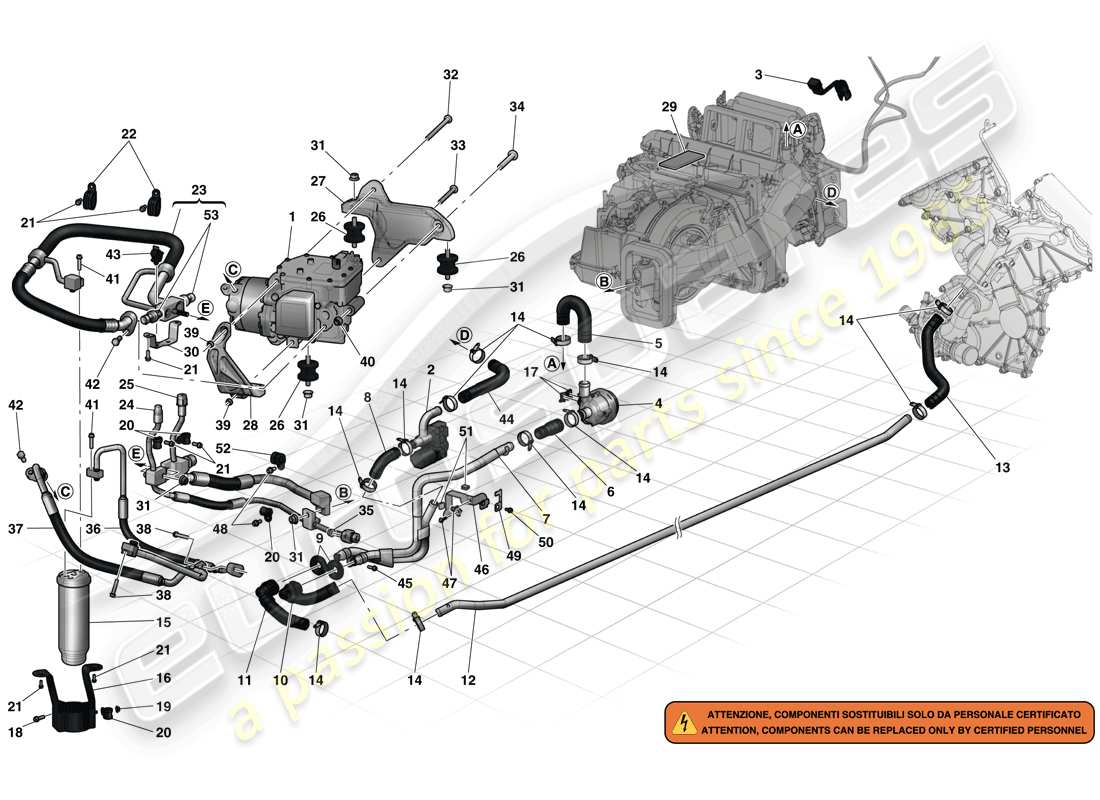

Ferrari LaFerrari (USA) AC SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 304675
Klimakompressor
aus £3.329,35
aus £3.329,35
# 002
MPN: 67635900
TGK-VENTIL DER RECHTEN ZYLINDERBANK
aus £72,67
aus £72,67
# 003
MPN: 236847
TEMPERATURSENSOR
aus £47,90
aus £47,90
# 004
MPN: 291349
WASSERRÜCKWÄRTSPUMPE IM LEERLAUF
aus £1.162,63
aus £1.162,63
# 005
MPN: 302805
U-ROHR VON DER PUMPE ZUR AC-EINHEIT
aus £165,42
aus £165,42
# 006
MPN: 291332
EINLASSVERBINDUNGSROHR DER LEERLAUFPUMPE
aus £103,81
aus £103,81
# 007
MPN: 302813
WASSERLEITUNG VOM TGK ZUR LEERLAUFPUMPE
aus £339,76
aus £339,76
# 008
MPN: 240729
VERBINDUNGSROHR
aus £54,58
aus £54,58
# 009
MPN: 81895900
Dichtung
aus £5,83
aus £5,83
# 010
MPN: 284800
AC-HEIZUNGSROHR-ANSCHLUSSWELLE AN FAHRGESTELLSCHOTT
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 010
MPN: 308291
AC-HEIZUNGSROHR-ANSCHLUSSWELLE AN FAHRGESTELLSCHOTT
-Anwendbar nach Erschöpfung von 284800-
aus £632,33
aus £632,33
Dieses Teil ersetzt die Teilenummer 284800
# 011
MPN: 284811
ANSCHLUSSBOGEN VON HEIZUNG ZUM KÜHLERROHR
aus £641,77
aus £641,77
# 012
MPN: 284781
UNTERBODENWASSERROHR FÜR AC-HEIZUNG
aus £113,24
aus £113,24
# 013
MPN: 291671
FLEXIBLER SCHLAUCH VOM THERMOSTAT ZUM UNTERBODEN
aus £141,56
aus £141,56
# 014
MPN: 262109
KRAGENKLEMME
-Anwendbar nach Erschöpfung von 262110-
aus £0,63
aus £0,63
Dieses Teil ersetzt die Teilenummer 10860270 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 262110
KRAGENKLEMME
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 015
MPN: 67085100
GAS-FILTER
aus £17,75
aus £17,75
Dieses Teil ersetzt die Teilenummer 82195800 - und 19 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 294924
HALTERUNG FÜR DEHYDRATOR-FILTER
aus £54,73
aus £54,73
# 017
MPN: 82268600
CLIP
aus £1,13
aus £1,13
# 018
MPN: 302655
ERGALSCHRAUBE
-M6 X 20-
aus £8,20
aus £8,20
# 019
MPN: 13046014
NUSS
aus £0,54
aus £0,54
# 020
MPN: 302394
HALTERUNG MIT HÜLSE
aus £27,36
aus £27,36
# 021
MPN: 302574
ERGALSCHRAUBE
-M6 X 15-
aus £3,27
aus £3,27
# 022
MPN: 302979
HALTERUNG MIT HÜLSE
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 307048-
Ersetzung
Ersetzung
# 022
MPN: 307048
HALTERUNG MIT HÜLSE
aus £31,43
aus £31,43
Dieses Teil ersetzt die Teilenummer 302979
# 023
MPN: 301137
KOMPL. GASLEITUNG
aus £934,35
aus £934,35
# 024
MPN: 304904
GASLIEFERROHR
aus £363,92
aus £363,92
# 025
MPN: 303479
GASRÜCKFÜHRLEITUNG
aus £363,92
aus £363,92
# 026
MPN: 303692
Stecker
aus £21,70
aus £21,70
# 027
MPN: 298659
MONTAGESCHALE MIT 3 LÖCHERN
aus £339,76
aus £339,76
# 028
MPN: 298660
MONTAGESCHALE MIT 2 LÖCHERN
aus £349,19
aus £349,19
# 029
MPN: 295279
Stecker
aus £0,68
aus £0,68
# 030
MPN: 296642
HALTER, BEFESTIGUNGSROHRE AN VORDERER FEDERBEIN
aus £47,18
aus £47,18
# 031
MPN: 14040711
NUSS
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 14040715
# 032
MPN: 298624
TITANSCHRAUBE
-M8 X 120-
aus £68,89
aus £68,89
# 033
MPN: 298626
TITANSCHRAUBE
-M8 X 80-
aus £50,01
aus £50,01
# 034
MPN: 298627
TITANSCHRAUBE
-M10 X 75-
aus £66,05
aus £66,05
# 035
MPN: 194031
NUSS
aus £0,54
aus £0,54
# 036
MPN: 304040
GASFÜHRUNGSROHR VOM KONDENSATOR ZUM DEHYDRATORFILTER
aus £254,81
aus £254,81
# 037
MPN: 304039
GASRÜCKFÜHRLEITUNG VOM KONDENSATOR ZUM KOMPRESSOR
aus £377,51
aus £377,51
# 038
MPN: 302657
ERGALSCHRAUBE
-M6 X 30-
aus £5,25
aus £5,25
# 039
MPN: 177778
NUSS
aus £0,85
aus £0,85
Dieses Teil ersetzt die Teilenummer 133215, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 133216
NUSS
aus £4,96
aus £4,96
# 041
MPN: 302656
ERGALSCHRAUBE
-M6 X 25-
aus £6,03
aus £6,03
# 042
MPN: 16043624
SCHRAUBEN
-M8 X 25-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 106526 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 043
MPN: 250318
CLIP
aus £0,54
aus £0,54
# 044
MPN: 302812
VERBINDUNGSROHR
aus £157,14
aus £157,14
# 045
MPN: 302723
SCHRAUBEN
-M5 X 15-
aus £2,75
aus £2,75
Dieses Teil ersetzt die Teilenummer 302724
# 046
MPN: 294818
TGK-VENTILBEFESTIGUNGSHALTERUNG
aus £47,18
aus £47,18
# 047
MPN: 68391900
SCHRAUBEN
aus £1,96
aus £1,96
# 048
MPN: 248334
SCHRAUBEN
aus £0,53
aus £0,53
# 049
MPN: 162606
CLIP
aus £0,90
aus £0,90
# 050
MPN: 302659
ERGALSCHRAUBE
-M5 X 10-
aus £8,58
aus £8,58
# 051
MPN: 82329200
ANTI-VIBRATIONS-GUMMIBLOCK
aus £0,63
aus £0,63
# 052
MPN: 303122
HALTERUNG MIT HÜLSE
aus £28,30
aus £28,30
# 053
MPN: 80552400
DRUCKWANDLER
aus £47,90
aus £47,90
# 053
MPN: 86249300
NIEDERDRUCKWANDLER
aus £235,94
aus £235,94
-part-diagram-0042.webp "FERRARI LAFERRARI (USA) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI LAFERRARI (USA) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI LAFERRARI (USA) VORDERER FACH UND WERKZEUGE, DIE MIT DEM FAHRZEUG GELIEFERT WERDEN TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI LAFERRARI (USA) MONOCOQUE-WANNE – VORDERES SUBCHASSIS – ZENTRALER FLACHER UNTERBODEN TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI LAFERRARI (USA) HINTERES SUBCHASSIS TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI LAFERRARI (USA) AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI LAFERRARI (USA) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI LAFERRARI (USA) HITZESCHILDE UND ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI LAFERRARI (USA) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI LAFERRARI (USA) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI LAFERRARI (USA) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI LAFERRARI (USA) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI LAFERRARI (USA) VORDERER DECKEL UND LÖSUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI LAFERRARI (USA) MOTORRAUMDECKEL UND ENTRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI LAFERRARI (USA) BETANKEN UND LADEN TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI LAFERRARI (USA) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI LAFERRARI (USA) TÜREN – ÖFFNUNGSMECHANISMEN UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI LAFERRARI (USA) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI LAFERRARI (USA) FENSTER UND BILDSCHIRME TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI LAFERRARI (USA) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI LAFERRARI (USA) FAHRZEUGRAUMVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI LAFERRARI (USA) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI LAFERRARI (USA) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI LAFERRARI (USA) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI LAFERRARI (USA) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI LAFERRARI (USA) SITZE UND SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI LAFERRARI (USA) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI LAFERRARI (USA) SCHILDE UND VERZIERUNG TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI LAFERRARI (USA) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI LAFERRARI (USA) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI LAFERRARI (USA) HV-BATTERIE UND KABELBÄUME TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI LAFERRARI (USA) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI LAFERRARI (USA) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI LAFERRARI (USA) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI LAFERRARI (USA) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI LAFERRARI (USA) AUDIO - INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI LAFERRARI (USA) TELEMETRIE – DATENERFASSUNG TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI LAFERRARI (USA) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI LAFERRARI (USA) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI LAFERRARI (USA) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI LAFERRARI (USA) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI LAFERRARI (USA) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI LAFERRARI (USA) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI LAFERRARI (USA) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI LAFERRARI (USA) STEUERSYSTEM – STÖSSEL UND WELLE TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI LAFERRARI (USA) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI LAFERRARI (USA) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI LAFERRARI (USA) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI LAFERRARI (USA) KRAFTSTOFFTANK – EINFÜLLHALS UND PUMPEN TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI LAFERRARI (USA) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI LAFERRARI (USA) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI LAFERRARI (USA) LUFTEINLÄSSE TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI LAFERRARI (USA) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI LAFERRARI (USA) SCHMIERSYSTEM UND ÖLDAMPF-RÜCKGEWINNUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI LAFERRARI (USA) ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI LAFERRARI (USA) AUSGLEICHSBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI LAFERRARI (USA) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI LAFERRARI (USA) KOMPLETTES GETRIEBE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI LAFERRARI (USA) ELEKTROMOTOR TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI LAFERRARI (USA) KÜHLUNG DES ELEKTROMOTORS TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI LAFERRARI (USA) GETRIEBEÖLKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI LAFERRARI (USA) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI LAFERRARI (USA) HYDRAULISCHE BREMSSTEUERUNG UND POWER-BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI LAFERRARI (USA) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI LAFERRARI (USA) VORDERE UND HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI LAFERRARI (USA) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI LAFERRARI (USA) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI LAFERRARI (USA) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI LAFERRARI (USA) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI LAFERRARI (USA) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI LAFERRARI (USA) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI LAFERRARI (USA) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI LAFERRARI (USA) RÄDER TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI LAFERRARI (USA) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI LAFERRARI (USA) ANHEBEN DES FAHRZEUGS TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI LAFERRARI (USA) STARTERBATTERIE TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI LAFERRARI (USA) BATTERIEKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI LAFERRARI (USA) WECHSELRICHTER UND KÜHLUNG TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI LAFERRARI (USA) ANLASSER UND ELEKTROMOTOR 2 TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI LAFERRARI (USA) INVERTER-ME1-ME2 REPARATURSATZ TEILEDIAGRAMM")
