0013 - Abgassystem

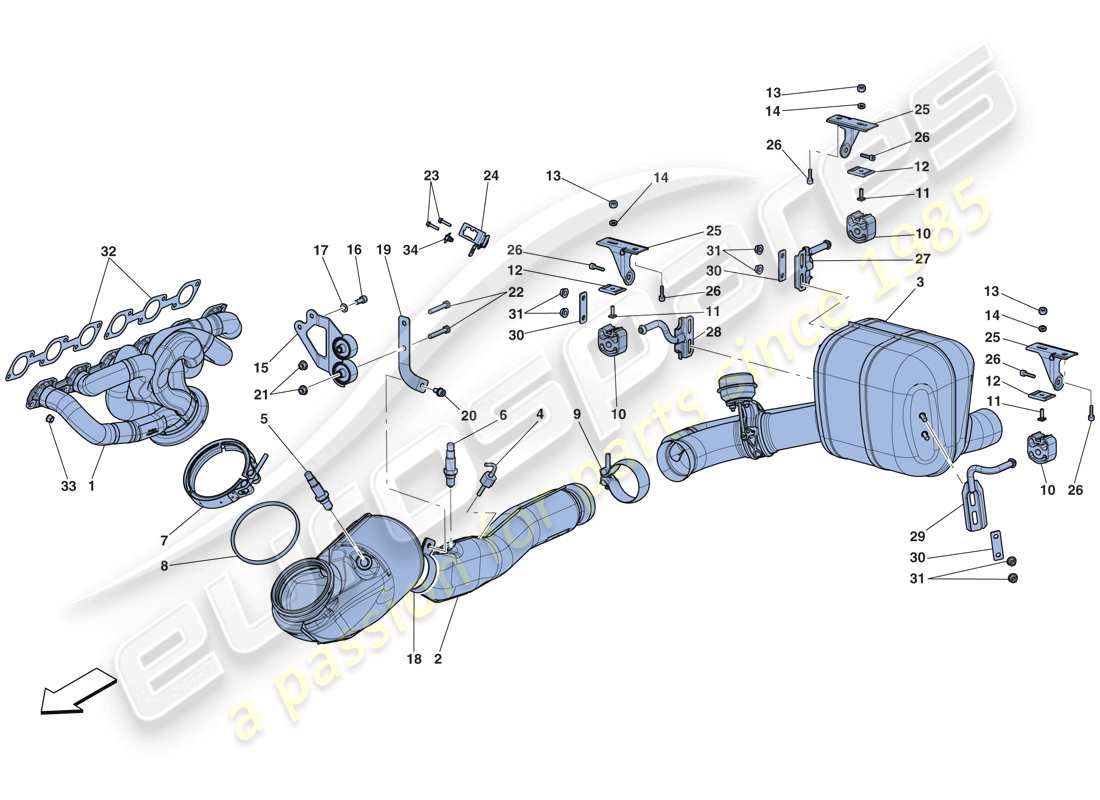

Ferrari LaFerrari Aperta (Europe) EXHAUST SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 293540
RECHTER AUSPUFFKRÜMMER
aus £7.681,58
aus £7.681,58
# 001
MPN: 293541
AUSPUFFKRÜMMER LINKS
aus £7.681,58
aus £7.681,58
# 002
MPN: 303154
RH-KATALYTISCHER KONVERTER
aus £9.849,48
aus £9.849,48
# 002
MPN: 303156
LH-KATALYTISCHER KONVERTER.
aus £9.849,48
aus £9.849,48
# 003
MPN: 317317
HINTERER RECHTER SCHALLDÄMPFER
-Nicht für Taiwan- -Nicht für J-
aus £4.763,64
aus £4.763,64
Dieses Teil ersetzt die Teilenummer 306437
# 003
MPN: 317318
SCHALLDÄMPFER HINTEN LINKS
-Nicht für Taiwan- -Nicht für J-
aus £4.763,64
aus £4.763,64
Dieses Teil ersetzt die Teilenummer 306438
# 003
MPN: 320270
HINTERER RECHTER SCHALLDÄMPFER
-Gilt für Taiwan- -Gilt für J-
aus £4.763,64
aus £4.763,64
Dieses Teil ersetzt die Teilenummer 306946 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 320271
SCHALLDÄMPFER HINTEN LINKS
-Gilt für Taiwan- -Gilt für J-
aus £4.763,64
aus £4.763,64
Dieses Teil ersetzt die Teilenummer 306947 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 200934
ABGASTEMPERATURSENSOR
-Nicht mehr im Lieferumfang enthalten-
aus £106,71
aus £106,71
# 005
MPN: 292582
VORDERER SAUERSTOFFSENSOR
aus £68,13
aus £68,13
# 006
MPN: 180915
HINTERER SAUERSTOFFSENSOR
aus £54,73
aus £54,73
Dieses Teil ersetzt die Teilenummer 177674 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 290743
V-KLEMME ZUR BEFESTIGUNG DES KATALYSATORS AM VERTEILER
aus £35,61
aus £35,61
# 008
MPN: 275465
Dichtung
aus £40,04
aus £40,04
# 009
MPN: 270454
RINGKLEMME
aus £7,68
aus £7,68
# 010
MPN: 239798
FLEXIBLE SCHALLDÄMPFER-MONTAGEBUCHSE
aus £23,87
aus £23,87
# 011
MPN: 250222
SCHRAUBE MIT VIERKANTKOPF
aus £1,70
aus £1,70
# 012
MPN: 240598
PLATTE
aus £8,30
aus £8,30
Dieses Teil ersetzt die Teilenummer 799014
# 013
MPN: 14059214
NUSS
aus £0,52
aus £0,52
# 014
MPN: 12620474
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12620479 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 288389
RECHTE HALTERUNG
aus £170,43
aus £170,43
# 015
MPN: 288391
Linke Halterung
aus £170,43
aus £170,43
# 016
MPN: 14302824
SCHRAUBEN
aus £0,47
aus £0,47
# 017
MPN: 11193874
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11193879, die wir auf Lager haben
# 018
MPN: 279015
RINGKLEMME
aus £8,97
aus £8,97
# 019
MPN: 294867
Halterung
aus £19,81
aus £19,81
# 019
MPN: 294868
Halterung
aus £19,81
aus £19,81
# 020
MPN: 231627
SCHRAUBEN
-M8 X 16-
aus £0,47
aus £0,47
# 021
MPN: 14059311
NUSS
aus £0,53
aus £0,53
# 022
MPN: 16044224
SCHRAUBEN
-M8 X 50-
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 16044221, die wir auf Lager haben
# 023
MPN: 302723
SCHRAUBEN
-M5 X 15-
aus £2,75
aus £2,75
Dieses Teil ersetzt die Teilenummer 302724
# 024
MPN: 302185
Halterung
aus £23,00
aus £23,00
# 025
MPN: 283476
Halterung
aus £47,18
aus £47,18
# 026
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 14433124
# 027
MPN: 284542
ZENTRALE HINTERE HALTERUNG AM RECHTEN SCHALLDÄMPFER
aus £38,34
aus £38,34
# 027
MPN: 284543
ZENTRALE HINTERE HALTERUNG AM LINKEN SCHALLDÄMPFER
aus £38,34
aus £38,34
# 028
MPN: 291664
ZENTRALE VORDERE HALTERUNG AM RECHTEN SCHALLDÄMPFER
aus £38,34
aus £38,34
# 028
MPN: 291665
ZENTRALE VORDERE HALTERUNG AM LINKEN SCHALLDÄMPFER
aus £38,34
aus £38,34
# 029
MPN: 284544
SEITLICHE HALTERUNG AM RECHTEN SCHALLDÄMPFER
aus £36,80
aus £36,80
# 029
MPN: 284545
SEITLICHE HALTERUNG AM LINKEN SCHALLDÄMPFER
aus £36,80
aus £36,80
# 030
MPN: 240597
PLATTE
aus £6,22
aus £6,22
# 031
MPN: 14059311
NUSS
aus £0,50
aus £0,50
# 032
MPN: 212702
Dichtung
aus £7,02
aus £7,02
# 033
MPN: 210971
NUSS
aus £0,99
aus £0,99
# 034
MPN: 288378
CLIP
aus £0,53
aus £0,53
