0010 - KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN

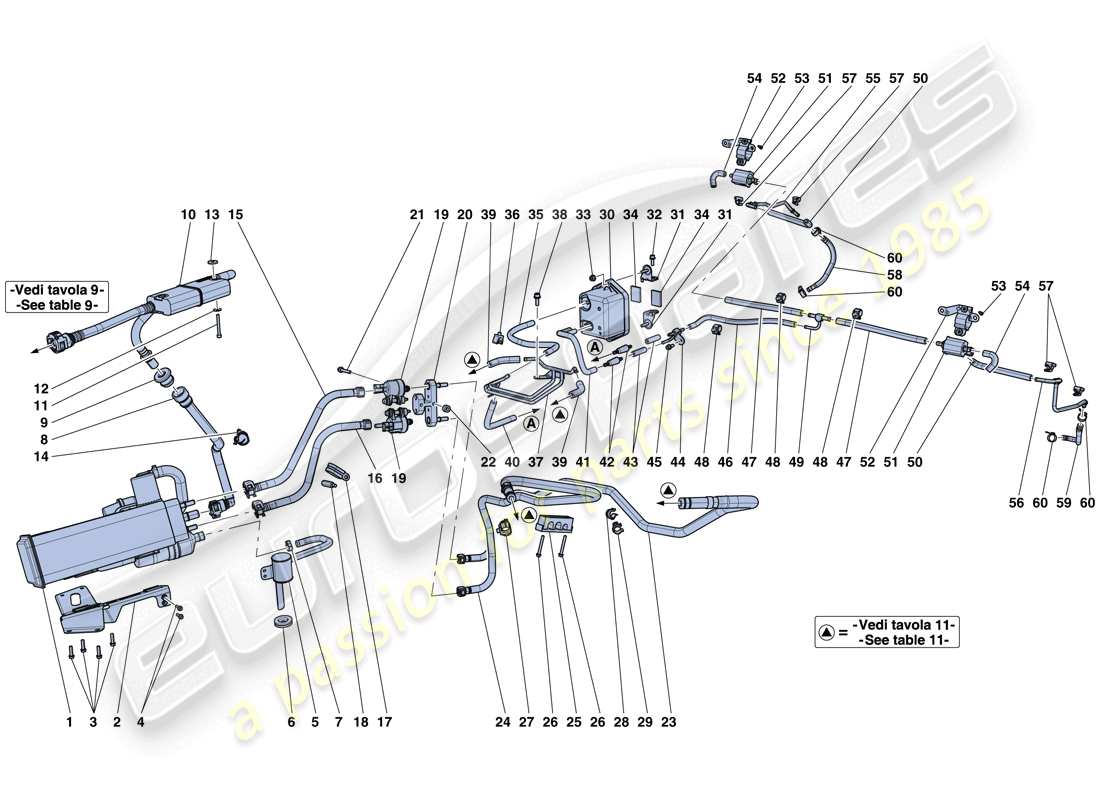

Ferrari LaFerrari Aperta (USA) EVAPORATIVE EMISSIONS CONTROL SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 291404
KOMPL. Dampffilter
aus £1.025,49
aus £1.025,49
# 002
MPN: 296111
KANISTERHALTERUNG
aus £59,65
aus £59,65
# 003
MPN: 302655
ERGALSCHRAUBE
-M6 X 20-
aus £7,83
aus £7,83
# 004
MPN: 302723
SCHRAUBEN
-M5 X 15-
aus £2,64
aus £2,64
Dieses Teil ersetzt die Teilenummer 302724
# 005
MPN: 308072
KANISTER-EINLASSKASTEN
aus £137,93
aus £137,93
Dieses Teil ersetzt die Teilenummer 299653
# 006
MPN: 308092
NITTO
aus £11,19
aus £11,19
# 007
MPN: 13430770
CLIP
aus £0,47
aus £0,47
# 008
MPN: 291387
ROHR VOM ABSCHEIDER ZUM DAMPFILTER
aus £51,37
aus £51,37
# 009
MPN: 285518
SCHUTZVERBINDER-MANSCHETT
aus £11,19
aus £11,19
# 010
MPN: 294884
KOMPL. EXTERNER DAMPFABSCHEIDER
aus £116,45
aus £116,45
# 011
MPN: 14358924
SCHRAUBEN
aus £0,47
aus £0,47
# 012
MPN: 13577701
Scheibe
aus £0,47
aus £0,47
# 013
MPN: 279523
Scheibe
aus £3,10
aus £3,10
# 014
MPN: 259508
CLIP
aus £0,47
aus £0,47
# 015
MPN: 305240
Kanister-Spülrohr
- LINKES VENTIL
aus £63,45
aus £63,45
# 016
MPN: 305241
Kanister-Spülrohr
- RECHTES VENTIL
aus £64,19
aus £64,19
# 017
MPN: 303240
Halterung
aus £27,22
aus £27,22
# 018
MPN: 299418
STEHBOLZEN
aus £2,06
aus £2,06
# 019
MPN: 285113
SPÜLUNGSVENTIL
aus £186,39
aus £186,39
# 020
MPN: 295094
KOMPL. SPÜLVENTILMONTAGE
aus £328,06
aus £328,06
# 021
MPN: 11569124
SCHRAUBEN
aus £0,77
aus £0,77
# 022
MPN: 292132
ABSTANDSHALTER
aus £2,82
aus £2,82
# 023
MPN: 299656
Linkes Ansaugrohr
aus £62,63
aus £62,63
# 024
MPN: 299655
RECHTES ANSAUGSPÜLROHR
aus £62,63
aus £62,63
# 025
MPN: 294117
DREIFACH-CLIP
aus £9,49
aus £9,49
# 026
MPN: 302766
ERGALSCHRAUBE
-M5 X 40-
aus £20,44
aus £20,44
# 027
MPN: 149773
CLIP
aus £0,54
aus £0,54
# 028
MPN: 225873
RAYMOND-CLIP
aus £0,47
aus £0,47
# 029
MPN: 187721
CLIP
aus £0,47
aus £0,47
# 030
MPN: 198339
VAKUUMSPEICHERBEHÄLTER
aus £14,71
aus £14,71
# 031
MPN: 296177
Halterung
aus £11,55
aus £11,55
# 032
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 033
MPN: 14040611
NUSS
aus £0,53
aus £0,53
# 034
MPN: 295423
KLEBESCHAUM
aus £0,47
aus £0,47
# 035
MPN: 299041
GUMMIROHR
aus £160,29
aus £160,29
# 036
MPN: 14574287
CLIP
aus £4,28
aus £4,28
# 037
MPN: 298921
KOMPL. STARRE ROHRE
aus £268,42
aus £268,42
# 038
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 039
MPN: 299039
GUMMIROHR
aus £69,35
aus £69,35
# 040
MPN: 299040
GUMMIROHR
aus £155,83
aus £155,83
# 041
MPN: 298917
GUMMIROHR
aus £436,92
aus £436,92
# 042
MPN: 295349
Vakuumrückhalteventil
aus £14,07
aus £14,07
# 043
MPN: 298952
GUMMIROHR
aus £55,92
aus £55,92
# 044
MPN: 298919
T-VERBINDUNG MIT HALTERUNG
aus £137,18
aus £137,18
# 045
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 046
MPN: 304803
GUMMIROHR
aus £159,19
aus £159,19
# 047
MPN: 298839
GUMMIROHR
aus £111,85
aus £111,85
# 048
MPN: 206536
CLIP
aus £0,53
aus £0,53
# 049
MPN: 298834
T-UNION
aus £108,11
aus £108,11
# 050
MPN: 298867
GUMMIROHR
aus £126,74
aus £126,74
# 051
MPN: 178309
MAGNETVENTIL
aus £31,25
aus £31,25
# 052
MPN: 295815
MAGNETVENTILHALTERUNG
aus £43,98
aus £43,98
# 053
MPN: 14302924
SCHRAUBEN
-M4 X 10-
aus £0,47
aus £0,47
# 054
MPN: 260272
GEBOGENES ROHR
aus £3,34
aus £3,34
# 055
MPN: 301744
RH STARRES ROHR
aus £72,33
aus £72,33
# 056
MPN: 301745
LINKES STARRES ROHR
aus £72,33
aus £72,33
# 057
MPN: 249393
CLIP
aus £0,47
aus £0,47
# 058
MPN: 301755
ROHR MIT DOPPELTEM DURCHMESSER
aus £139,05
aus £139,05
# 059
MPN: 301756
ROHR MIT DOPPELTEM DURCHMESSER
aus £118,56
aus £118,56
# 060
MPN: 262107
SCHRAUBKRAGEN
aus £0,92
aus £0,92
