0022 - Pedalboard

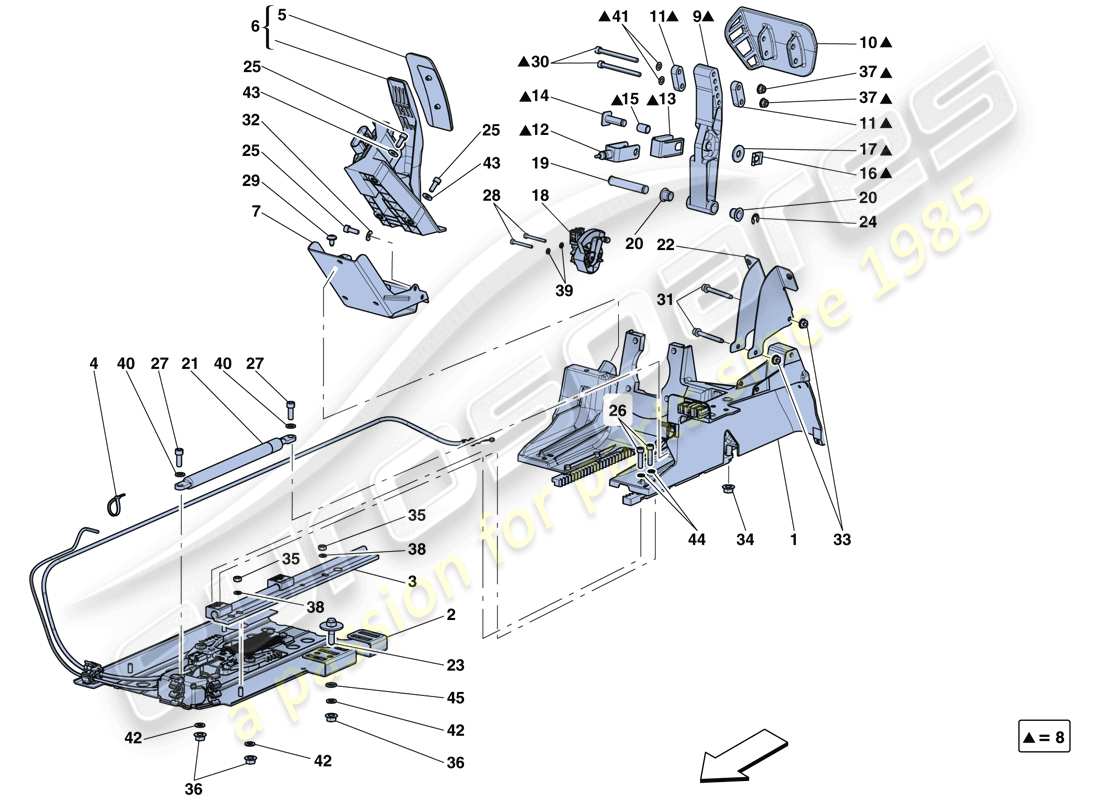

Ferrari LaFerrari Aperta (USA) PEDAL BOARD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 307879
PEDALBOARD-MONTAGE
aus £2.401,96
aus £2.401,96
# 002
MPN: 298474
PEDALBOARD-VERRIEGELUNGSSYSTEM
aus £2.651,12
aus £2.651,12
# 003
MPN: 291389
KOMPL. FÜHRUNG
aus £471,89
aus £471,89
# 004
MPN: 206739
KABELBINDER
aus £3,85
aus £3,85
Dieses Teil ersetzt die Teilenummer 243232
# 005
MPN: 283409
PEDALABDECKUNG
aus £78,32
aus £78,32
# 006
MPN: 283408
KOMPL. GASPEDAL
aus £235,94
aus £235,94
# 007
MPN: 301052
BESCHLEUNIGER-MONTAGEHALTERUNG
aus £132,12
aus £132,12
# 008
MPN: 287590
KOMPL. BREMSPEDAL
aus £3.923,36
aus £3.923,36
# 009
MPN: 303730
BREMSPEDALSCHAFT
aus £792,78
aus £792,78
# 010
MPN: 289404
BREMSPEDALABDECKUNG
aus £339,76
aus £339,76
# 011
MPN: 187017
ABSTANDSHALTER FÜR BREMSPEDALABDECKUNG
aus £12,81
aus £12,81
# 012
MPN: 245178
BREMSSERVO-VERBINDUNGSBÜGEL
aus £23,87
aus £23,87
# 013
MPN: 245179
KÄFIG
aus £5,99
aus £5,99
# 014
MPN: 245180
STIFT
aus £25,43
aus £25,43
# 015
MPN: 260639
BUCHSE
aus £7,68
aus £7,68
# 016
MPN: 11064176
SICHERHEITSCLIP
aus £0,96
aus £0,96
# 017
MPN: 245181
GUMMI- Scheibe
aus £2,37
aus £2,37
# 018
MPN: 279682
LINEARER BREMSPEDALSENSOR
aus £295,47
aus £295,47
# 019
MPN: 288494
BREMSPEDAL-ZAPFENSTIFT
aus £141,56
aus £141,56
# 020
MPN: 284392
BUCHSE
aus £132,12
aus £132,12
# 021
MPN: 298681
Luftfeder
aus £43,40
aus £43,40
# 022
MPN: 288452
LINKE FUßSTÜTZENHALTERUNG
aus £302,00
aus £302,00
# 023
MPN: 301076
SPEZIELLER STEHBOLZEN
aus £31,13
aus £31,13
# 024
MPN: 16160976
SPRENGRING
aus £0,53
aus £0,53
# 025
MPN: 14305224
SCHRAUBEN
aus £0,51
aus £0,51
# 026
MPN: 14305424
SCHRAUBEN
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 14305421 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 14359224
SCHRAUBEN
aus £0,47
aus £0,47
# 028
MPN: 15210624
SCHRAUBEN
aus £1,42
aus £1,42
# 029
MPN: 256323
SCHRAUBEN
-M5 X 16-
aus £0,54
aus £0,54
# 030
MPN: 14303924
SCHRAUBEN
aus £0,53
aus £0,53
# 031
MPN: 11569124
SCHRAUBEN
aus £0,82
aus £0,82
# 032
MPN: 12648224
Scheibe
aus £0,47
aus £0,47
# 033
MPN: 14040614
NUSS
aus £0,54
aus £0,54
# 034
MPN: 14059311
NUSS
aus £0,54
aus £0,54
# 035
MPN: 15896214
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 15896211
# 036
MPN: 177778
NUSS
aus £0,83
aus £0,83
Dieses Teil ersetzt die Teilenummer 133215, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 14058421
NUSS
aus £0,69
aus £0,69
Dieses Teil ersetzt die Teilenummer 14075721
# 038
MPN: 12639724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12639725 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 14497704
Scheibe
aus £0,53
aus £0,53
# 040
MPN: 14499424
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 14499401, die wir auf Lager haben
# 041
MPN: 13579221
Scheibe
aus £0,53
aus £0,53
# 042
MPN: 12638524
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 043
MPN: 12646624
Scheibe
aus £0,53
aus £0,53
# 044
MPN: 12648224
Scheibe
aus £0,47
aus £0,47
# 045
MPN: 14450581
Dichtung
aus £2,82
aus £2,82
