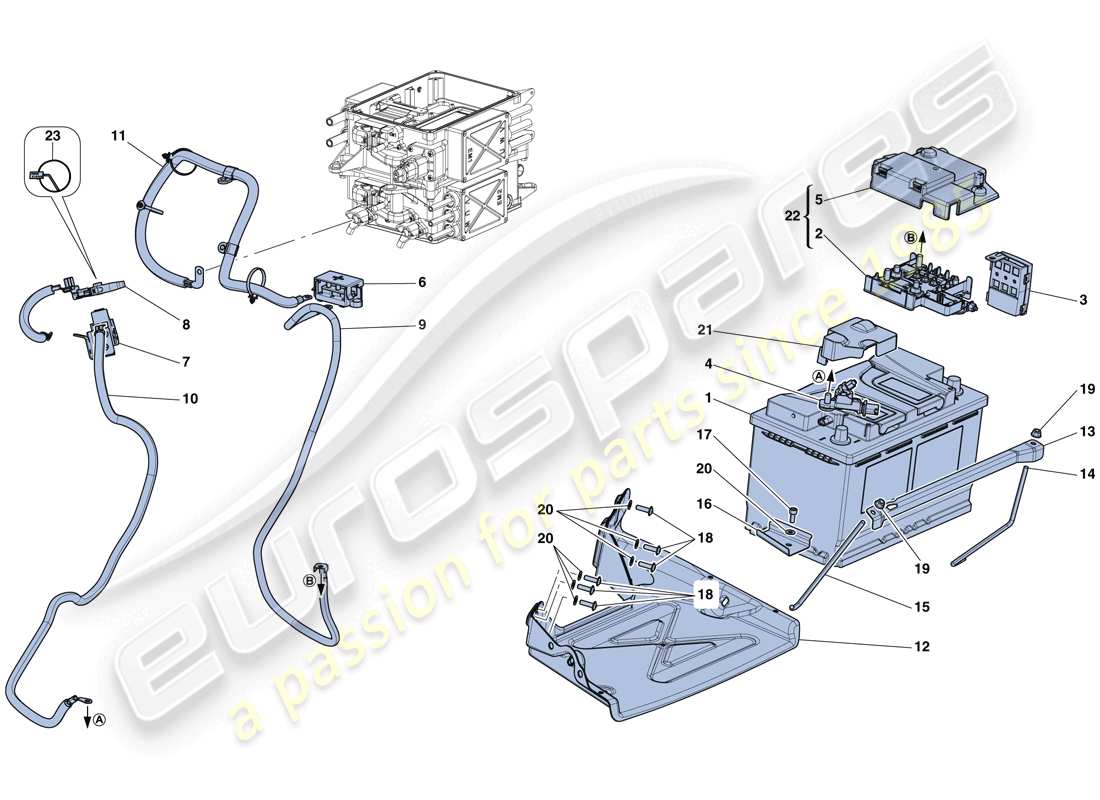

0036 - STARTERBATTERIE
Ferrari LaFerrari Aperta (USA) STARTER BATTERY Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 323568
12V BATTERIE
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 283032
# 001
MPN: 880763
12V BATTERIE
-Anwendbar nach Erschöpfung von 323568-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 323568
# 002
MPN: 292621
BATTERIE-ECU
-Nach Erschöpfung, Bestellung komplett. 292456 ref. 22- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 003
MPN: 302147
CFO ECU
aus £65,99
aus £65,99
# 004
MPN: 308719
BATTERIE-SENSOR
aus £87,98
aus £87,98
# 005
MPN: 251161
ABDECKUNG
-Nach Erschöpfung, Bestellung komplett. 292456 ref. 22- -Gültig bis zur Erschöpfung-
aus £29,57
aus £29,57
# 006
MPN: 170114
KLEMMENBLOCK
aus £7,23
aus £7,23
Dieses Teil ersetzt die Teilenummer 153357
# 007
MPN: 302277
KOMPL. FERNER NEGATIVER POL
aus £58,14
aus £58,14
# 008
MPN: 308146
BATTERIE-HAUPTSCHALTER UND ERDUNGSKABELBAUGRUPPE
aus £89,64
aus £89,64
Dieses Teil ersetzt die Teilenummer 301416
# 009
MPN: 299891
BATTERIEKABEL
aus £101,40
aus £101,40
# 010
MPN: 292784
ERDKABEL VOM SENSOR ZUM FALSCHEN POL
aus £80,60
aus £80,60
# 011
MPN: 308145
KABEL VOM WECHSELRICHTER ZUM KLEMMENBLOCK
aus £123,14
aus £123,14
Dieses Teil ersetzt die Teilenummer 299892
# 012
MPN: 85597700
BATTERIETRAGEFACH
aus £2.759,37
aus £2.759,37
# 013
MPN: 85598000
OBERE BATTERIEHALTERUNG
aus £22,37
aus £22,37
# 014
MPN: 85597900
SPURSTANGE DER HINTEREN BATTERIEBEFESTIGUNG
aus £118,02
aus £118,02
# 015
MPN: 85597800
VORDERE BATTERIEBEFESTIGUNG, SPURSTANGE
aus £18,64
aus £18,64
# 016
MPN: 86204900
UNTERE BATTERIEHALTERUNG
aus £758,57
aus £758,57
Dieses Teil ersetzt die Teilenummer 85598100
# 017
MPN: 14305224
SCHRAUBEN
aus £0,47
aus £0,47
# 018
MPN: 85629300
SCHRAUBEN
aus £0,47
aus £0,47
# 019
MPN: 14058419
NUSS
aus £0,47
aus £0,47
# 020
MPN: 13550224
Scheibe
aus £0,68
aus £0,68
# 021
MPN: 307021
SCHUTZ DES BATTERIE-SENSORS
aus £19,10
aus £19,10
# 022
MPN: 292456
KOMPL. BATTERIE-ECU
aus £104,01
aus £104,01
Dieses Teil ersetzt die Teilenummer 292621
# 023
MPN: 153616
MOTORDICHTUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 785079-
aus £16,86
aus £16,86
# 023
MPN: 785079
MOTORDICHTUNG
aus £18,06
aus £18,06
