ferrari laferrari aperta (usa) hv-batterie und kabelbäume teilediagramm

0127 - HV-Batterie und Kabelbäume

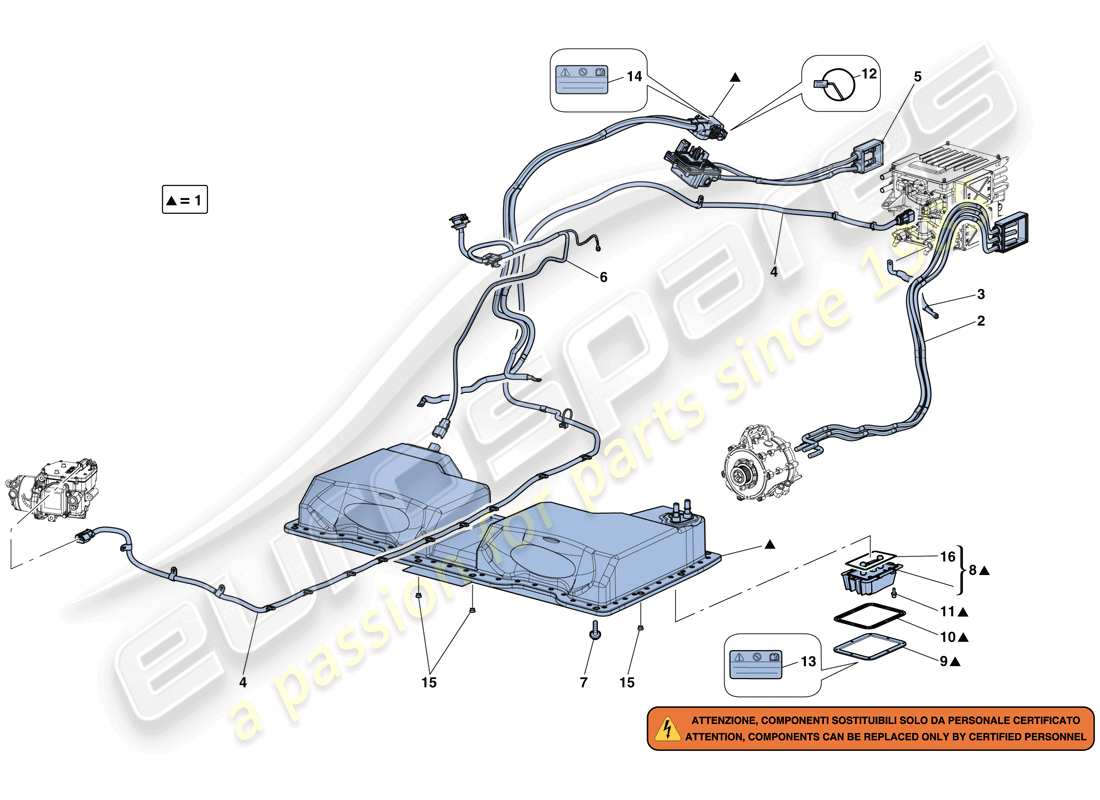

Ferrari LaFerrari Aperta (USA) HV BATTERY AND WIRING HARNESSES Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                              #
                              Artikelnummer
                              Beschreibung
                              Schlüssel
                              Preis
                              # 001
                              MPN: 312503
                              KOMPL. KERS-BATTERIE
                              -SAT-Berechtigung anfordern-
                              aus £174.197,53
                              aus £174.197,53
                              Dieses Teil ersetzt die Teilenummer 301964
                              KOMPLETTE KERS-BATTERIE Genuine Ferrari Teil – Neu (bestellen)
                              # 002
                              MPN: 308070
                              HV-KABEL FÜR MOTOR 2
                              -Lieferung mit elektrischem Generator, Tabelle 39 Ref.1- -Nicht mehr im Lieferumfang enthalten-
                              aus £1.987,26
                              aus £1.987,26
                              Dieses Teil ersetzt die Teilenummer 304023
                              HV-KABEL FÜR MOTOR 2 Genuine Ferrari Teil – Neu (bestellen)
                              # 003
                              MPN: 299893
                              KABEL VOM WECHSELRICHTER ZUR ERDE
                              aus £44,17
                              aus £44,17
                              KABEL VOM WECHSELRICHTER ZUR ERDE Genuine Ferrari Teil – Neu (bestellen)
                              # 004
                              MPN: 308068
                              KABEL VOM WECHSELRICHTER ZUM AC-KOMPRESSOR
                              aus £752,03
                              aus £752,03
                              Dieses Teil ersetzt die Teilenummer 300130
                              KABEL VOM WECHSELRICHTER ZUM AC CO Genuine Ferrari Teil – Neu (bestellen)
                              # 005
                              MPN: 308071
                              KABEL VOM WECHSELRICHTER ZUM ANSCHLUSSKASTEN
                              aus £7.213,59
                              aus £7.213,59
                              Dieses Teil ersetzt die Teilenummer 300132
                              KABEL VOM WECHSELRICHTER ZUM ANSCHLUSS Genuine Ferrari Teil – Neu (bestellen)
                              # 006
                              MPN: 314512
                              KERS-BATTERIE-LADEKABEL
                              aus £4.336,95
                              aus £4.336,95
                              Dieses Teil ersetzt die Teilenummer 307737
                              KERS-BATTERIE-LADEKABEL Genuine Ferrari Teil – Neu (bestellen)
                              # 007
                              MPN: 300848
                              SCHRAUBEN
                              aus £2,86
                              aus £2,86
                              SCHRAUBEN Genuine Ferrari Teil – Neu auf Lager
                              # 008
                              MPN: 299811
                              MSD, ABNEHMBARES TEIL
                              aus £2.175,17
                              aus £2.175,17
                              MSD, ABNEHMBARES TEIL Genuine Ferrari Teil – Neu (bestellen)
                              # 009
                              MPN: 299863
                              MSD-ABDECKUNG
                              aus £36,54
                              aus £36,54
                              MSD-ABDECKUNG Genuine Ferrari Teil – Neu (bestellen)
                              # 010
                              MPN: 298178
                              MSD-FACHDICHTUNG ENTLADET
                              aus £218,34
                              aus £218,34
                              MSD-FACHDICHTUNG ENTLADUNG Genuine Ferrari Teil – Neu auf Lager
                              # 011
                              MPN: 300846
                              SCHRAUBEN
                              aus £1,38
                              aus £1,38
                              SCHRAUBEN Genuine Ferrari Teil – Neu (bestellen)
                              # 012
                              MPN: 153616
                              MOTORDICHTUNG
                              aus £16,79
                              aus £16,79
                              SIEGEL MOTOREWF1CHALLENGE Genuine Ferrari Teil – Neu (bestellen)
                              # 013
                              MPN: 306836
                              Manipulationssicheres Etikett für das MSD-Fach
                              aus £14,57
                              aus £14,57
                              KLEBEPLATTE Genuine Ferrari Teil – Neu (bestellen)
                              # 014
                              MPN: 306739
                              WARNHINWEIS „NICHT TRENNEN“ FÜR KABELABZWEIGVERBINDER
                              aus £5,82
                              aus £5,82
                              ETIKETT Genuine Ferrari Teil – Neu (bestellen)
                              # 015
                              MPN: 308676
                              KONISCHER STIFT
                              aus £18,55
                              aus £18,55
                              KONISCHER STIFT Genuine Ferrari Teil – Neu (bestellen)
                              # 016
                              MPN: 299981
                              O-RING
                              aus £10,83
                              aus £10,83
                              O-RING Genuine Ferrari Teil – Neu (bestellen)
