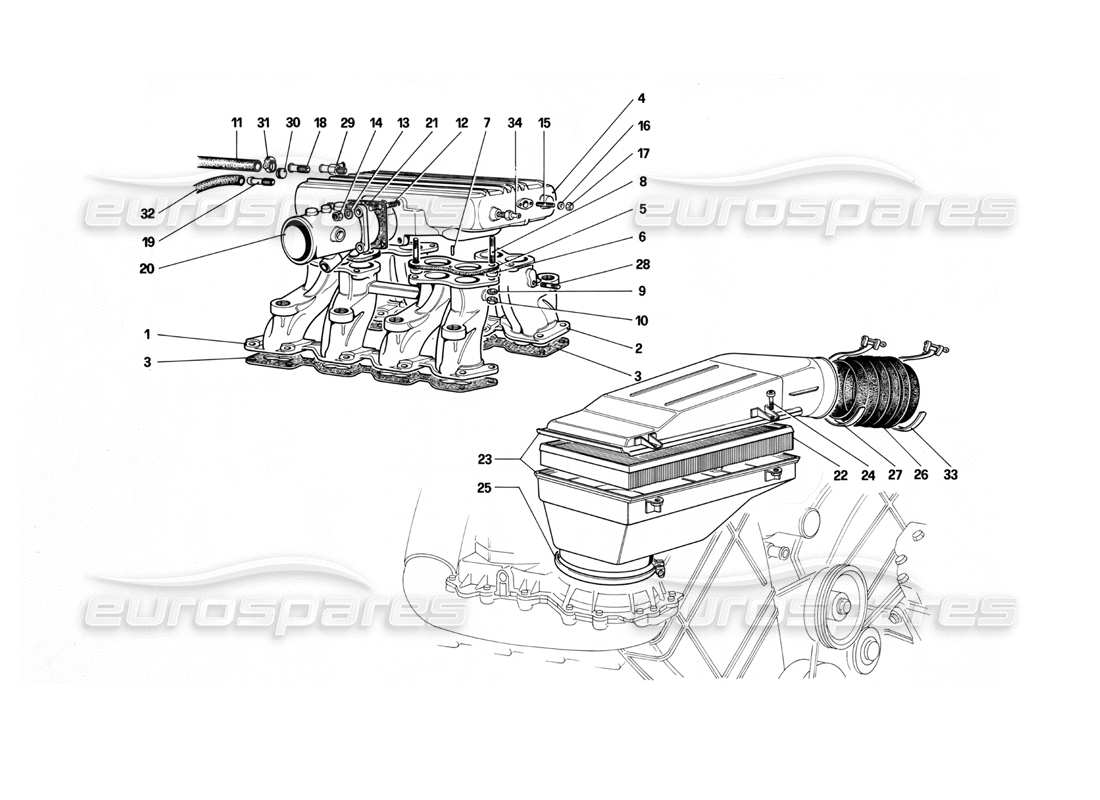

012 - Lufteinlass und Verteiler
Ferrari Mondial 3.0 QV (1984) Air Intake and Manifolds Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 117499
Ansaugkrümmer, rechts
Ab Motornr. 1847 verwenden Nr. 123203
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 111961
# 002
MPN: 117500
Ansaugkrümmer, links
Ab Motornr. 1847 verwenden Nr. 123204
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 111963
# 003
MPN: 135093
Dichtung
aus £3,79
aus £3,79
Dieses Teil ersetzt die Teilenummer 117262
# 004
MPN: 118739
PLENUMKAMMER-BAUGRUPPE
CH ausgeschlossen
aus £712,89
aus £712,89
Dieses Teil ersetzt die Teilenummer 118621 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 120595
KÖRPER FÜR DIE LUFTLIEFERUNG AN VERTEILER
Mit Baugruppen-Nr. 120596
Ersetzung
Ersetzung
# 004
MPN: 120596
KÖRPER, LUFTVERTEILER, KOMPLETT
Nur CH
aus £326,15
aus £326,15
Dieses Teil ersetzt die Teilenummer 120595 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 114983
Dichtung
aus £14,92
aus £14,92
# 006
MPN: 114984
ABSTANDSHALTER
aus £11,85
aus £11,85
# 007
MPN: 10331111
ZENTRIERDÜBEL
aus £22,58
aus £22,58
# 008
MPN: 13543521
ZUCHT
Ersetzung
Ersetzung
# 009
MPN: 11198074
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 16100824
NUSS
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 120232
GUMMISCHLAUCH FÜR SERVO - BREMSDRUCK
aus £7,52
aus £7,52
# 012
MPN: 13541124
ZUCHT
aus £12,54
aus £12,54
Dieses Teil ersetzt die Teilenummer 13541121
# 013
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 015
MPN: 13541621
ZUCHT
Ersetzung
Ersetzung
# 016
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 018
MPN: 109798
NIPPEL FÜR ANSAUGSERVO - BREMSE
aus £9,72
aus £9,72
# 019
MPN: 113652
NIPPEL FÜR UNTERDRUCK AN DER ZENTRALEN ZÜNDSTATION
aus £2,90
aus £2,90
# 020
MPN: 118887
Drosselklappengehäuse
Mit Baugruppen-Nr. 118888
Ersetzung
Ersetzung
# 020
MPN: 118888
KOMPLETTES DROSSELKLAPPENGEHÄUSE
CH ausgeschlossen
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 118887
# 020
MPN: 120589
KOMPLETTES DROSSELKLAPPENGEHÄUSE
aus £179,22
aus £179,22
Dieses Teil ersetzt die Teilenummer 120590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 120590
Drosselklappengehäuse
Mit Baugruppen-Nr. 120589
Ersetzung
Ersetzung
# 021
MPN: 135098
Dichtung
aus £4,20
aus £4,20
Dieses Teil ersetzt die Teilenummer 115038 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 118006
LUFTFILTER
aus £15,74
aus £15,74
# 023
MPN: 118313
LUFTEINLASS
aus £413,94
aus £413,94
# 024
MPN: 14305426
SCHRAUBEN
Ersetzung
Ersetzung
# 025
MPN: 114996
KLEMME
aus £15,56
aus £15,56
# 026
MPN: 114019
ÄRMEL
aus £45,36
aus £45,36
# 027
MPN: 10292390
JUBILÄUMSCLIP
Ersetzung
Ersetzung
# 027
MPN: 10301890
KLEMME
Ersetzung
Ersetzung
# 028
MPN: 11500021
ZUCHT
aus £9,50
aus £9,50
# 029
MPN: 119466
NIPPEL FÜR BLOW-BY UND AC
aus £16,48
aus £16,48
# 030
MPN: 10269750
DECKEL
aus £1,02
aus £1,02
Dieses Teil ersetzt die Teilenummer 95184
# 031
MPN: 13000390
KLEMME
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 115412
VAKUUMSCHLAUCH AN DIGIPLEX
aus £1,42
aus £1,42
Dieses Teil ersetzt die Teilenummer 169456 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 10301890
KLEMME
Ersetzung
Ersetzung
# 034
MPN: 117286
UNION
Nur CH
aus £10,88
aus £10,88
