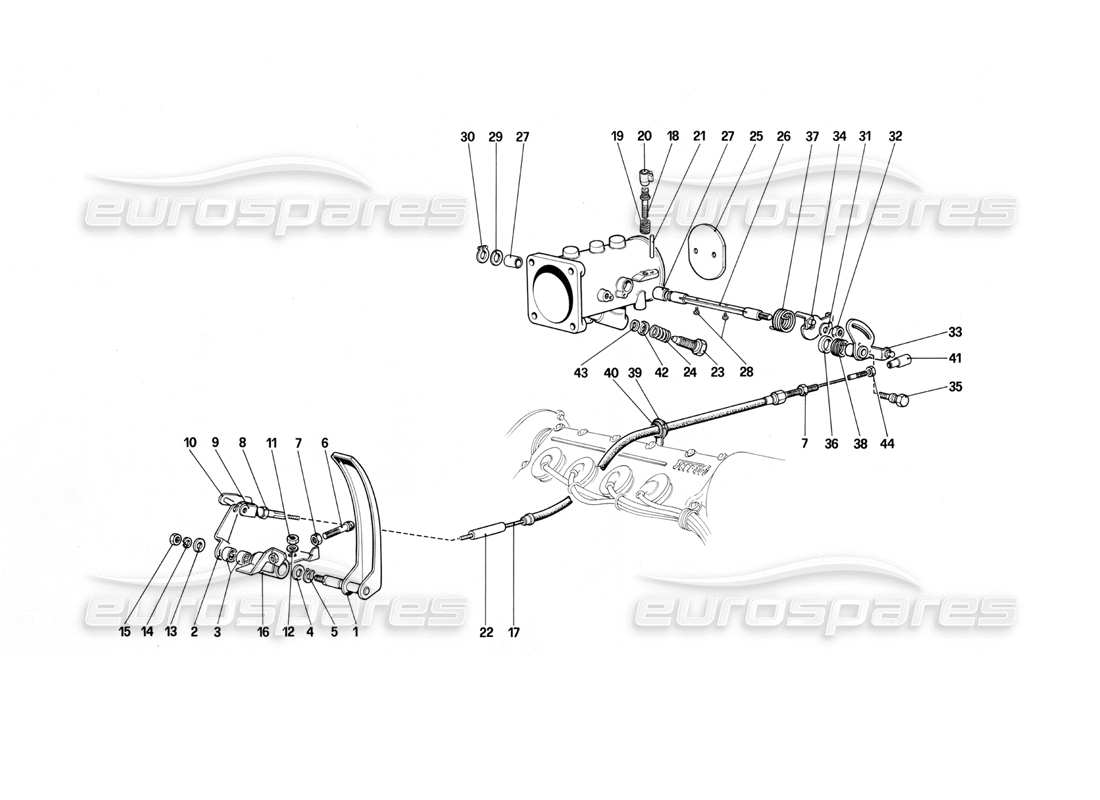

013 - Drosselklappengehäuse und -gestänge
Ferrari Mondial 3.0 QV (1984) Throttle Housing and Linkage Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 120073
Gaspedal
aus £47,25
aus £47,25
# 002
MPN: 115399
HEBEL
aus £11,86
aus £11,86
# 003
MPN: 101677
ROLLENLAGER
aus £2,05
aus £2,05
# 004
MPN: 108576
SHIM
aus £0,86
aus £0,86
# 005
MPN: 11066076
SEEGER-RING
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11066075
# 006
MPN: 105232
STEUERSCHRAUBE
aus £3,71
aus £3,71
# 007
MPN: 16102311
NUSS
aus £0,45
aus £0,45
Dieses Teil ersetzt die Teilenummer 16102315
# 008
MPN: 10725911
SICHERUNGSMUTTER
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 95900403
# 009
MPN: 100655
GABEL
aus £56,31
aus £56,31
Dieses Teil ersetzt die Teilenummer 550015 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 100656
PIN MIT RIEMEN
aus £2,25
aus £2,25
# 011
MPN: 16100824
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 10519624
ABSTANDSHALTER
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10519601 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 16100824
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 120070
UNTERSTÜTZUNG FÜR DAS GASPEDAL
aus £59,46
aus £59,46
# 017
MPN: 118817
STEUERKABEL FÜR BESCHLEUNIGER
aus £101,00
aus £101,00
# 018
MPN: 114366
EINSTELLSCHRAUBE FÜR DROSSELKLAPPENHEBEL
aus £4,53
aus £4,53
# 019
MPN: 107824
FRÜHLING
aus £0,93
aus £0,93
# 020
MPN: 111182
ANTI-TAMPER-STECKER
aus £12,77
aus £12,77
# 021
MPN: 114367
STIFT FÜR KAPPE
aus £0,58
aus £0,58
# 022
MPN: 120027
KABELSCHUTZ
aus £89,74
aus £89,74
# 023
MPN: 119308
LUFTEINSTELLSCHRAUBE
Für CH verwenden Sie Nr. 119308
aus £2,36
aus £2,36
# 024
MPN: 113571
FRÜHLING
aus £40,12
aus £40,12
# 025
MPN: 114851
GASPEDAL
aus £37,10
aus £37,10
# 026
MPN: 114852
DROSSELSPINDEL
aus £48,79
aus £48,79
# 027
MPN: 107443
BUSCH
aus £7,23
aus £7,23
# 028
MPN: 115361
SCHRAUBEN
aus £0,71
aus £0,71
# 029
MPN: 13550401
Scheibe
aus £0,71
aus £0,71
# 030
MPN: 11065976
SEEGER-RING
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11065975
# 031
MPN: 113566
Scheibe
aus £1,96
aus £1,96
# 032
MPN: 16102321
NUSS
aus £1,39
aus £1,39
# 033
MPN: 118296
GASSTEUERHEBEL
Ersetzung
Ersetzung
# 034
MPN: 115590
DROSSELKLAPPEN-EINSTELLHEBEL
aus £57,39
aus £57,39
# 035
MPN: 114863
HEBELSTIFT
Ersetzung
Ersetzung
# 036
MPN: 114986
Scheibe
aus £0,54
aus £0,54
# 037
MPN: 115573
FRÜHLING
aus £19,90
aus £19,90
# 038
MPN: 118294
FRÜHLING
aus £12,04
aus £12,04
# 039
MPN: 118809
UNTERSTÜTZUNGSPLATTE FÜR KABEL
aus £10,21
aus £10,21
# 040
MPN: 10396580
FAIR – FÜHREN
aus £1,14
aus £1,14
Dieses Teil ersetzt die Teilenummer 100286
# 041
MPN: 173999
GAS-KUGELGELENK MIT RECHTEM GEWINDE
aus £4,42
aus £4,42
Dieses Teil ersetzt die Teilenummer 105617
# 042
MPN: 115204
PLATTE
Nur CH
aus £10,28
aus £10,28
# 043
MPN: 114919
TÜLLE
Nur CH
aus £0,96
aus £0,96
Dieses Teil ersetzt die Teilenummer 103037
# 044
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
