014 - Abgassystem

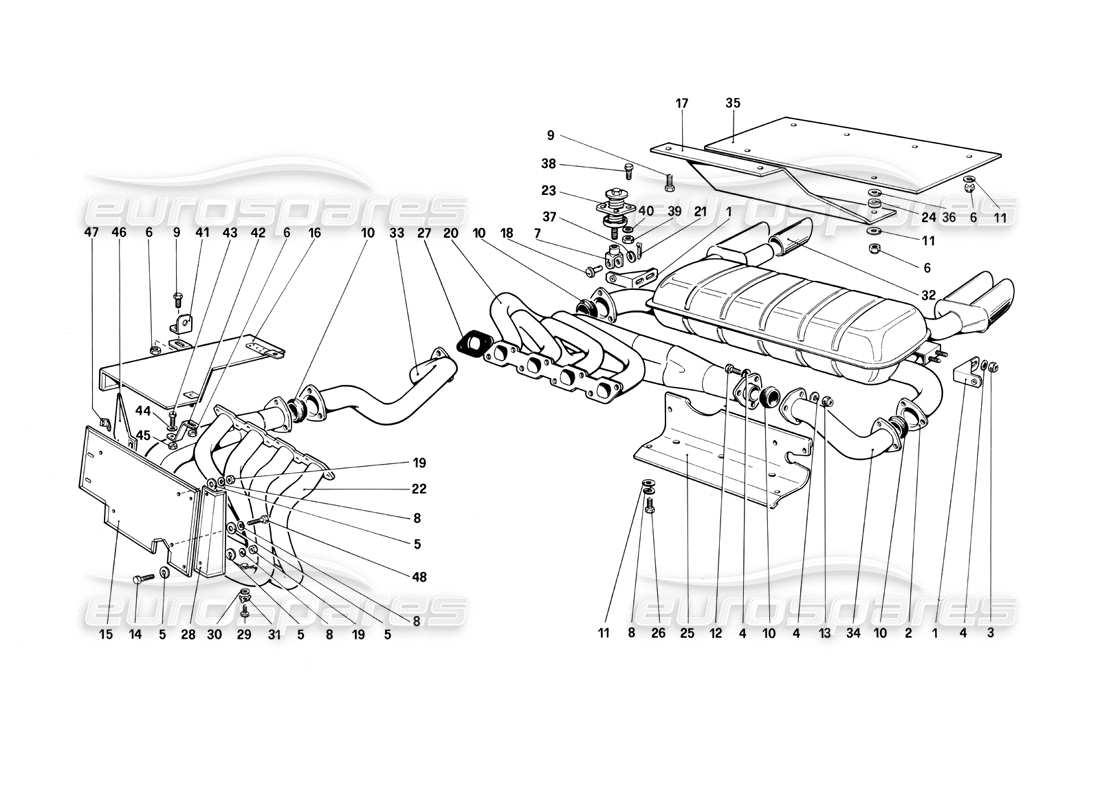

Ferrari Mondial 3.0 QV (1984) Exhaust System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 108290
Halterung
aus £105,85
aus £105,85
# 002
MPN: 118353
AUSPUFFSCHALLDÄMPFER
Für CH verwenden Sie Nr. 120703
Ersetzung
Ersetzung
# 002
MPN: 11835300
MAGNAFLOW AUSPUFFSCHALLDÄMPFER
# 003
MPN: 114748
NUSS
aus £9,47
aus £9,47
# 004
MPN: 10519624
Scheibe
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 10519601 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 116416
NUSS
aus £9,27
aus £9,27
# 007
MPN: 108257
GABEL AUF PUFFER
aus £100,31
aus £100,31
# 008
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 10902121
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 20146601
# 010
MPN: 154984
Dichtung
aus £9,95
aus £9,95
Dieses Teil ersetzt die Teilenummer 118338 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 106744
Scheibe
aus £5,44
aus £5,44
# 012
MPN: 16044021
SCHRAUBEN
aus £1,71
aus £1,71
Dieses Teil ersetzt die Teilenummer 119631, die wir auf Lager haben
# 013
MPN: 114748
NUSS
aus £9,27
aus £9,27
# 014
MPN: 10902421
SCHRAUBEN
aus £0,53
aus £0,53
# 015
MPN: 120471
SCHUTZPLATTE (4V)
aus £310,34
aus £310,34
# 015
MPN: 120903
SCHUTZPLATTE (CABRIOLET)
Für ASPERA-Kompressor
aus £237,54
aus £237,54
# 015
MPN: 123830
SCHUTZPLATTE (4V)
aus £306,53
aus £306,53
# 015
MPN: 124345
SCHUTZPLATTE (CABRIOLET)
Für Sankyo-Kompressor
aus £335,88
aus £335,88
# 016
MPN: 118612
SCHUTZPLATTE
aus £137,78
aus £137,78
Dieses Teil ersetzt die Teilenummer 120013 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 118780
SCHUTZPLATTE
aus £229,62
aus £229,62
# 018
MPN: 10033411
STIFT
aus £42,00
aus £42,00
Dieses Teil ersetzt die Teilenummer 10033441 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 15896214
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 15896211
# 020
MPN: 118156
HINTERER AUSPUFFKRÜMMER
Für CH verwenden Sie Nr. 120639
aus £1.600,00
aus £1.600,00
Dieses Teil ersetzt die Teilenummer 118156/B
# 021
MPN: 10796440
TEILT
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 10796401 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 118155
VORDERER AUSPUFFKRÜMMER
Für CH verwenden Sie Nr. 120640
aus £577,50
aus £577,50
# 023
MPN: 106052
AUSPUFFHALTERUNG
aus £57,78
aus £57,78
# 024
MPN: 119201
ABSTANDSHALTER
aus £4,78
aus £4,78
# 025
MPN: 118782
SCHUTZPLATTE
aus £26,13
aus £26,13
Dieses Teil ersetzt die Teilenummer 116581
# 026
MPN: 10902021
SCHRAUBEN
aus £1,21
aus £1,21
Dieses Teil ersetzt die Teilenummer 10902020
# 027
MPN: 147705
Dichtung
aus £10,32
aus £10,32
Dieses Teil ersetzt die Teilenummer 111532
# 028
MPN: 120474
SCHUTZPLATTE
Bei Erschöpfung Nr. verwenden. 120904
aus £142,43
aus £142,43
# 029
MPN: 110860
Stecker
aus £8,57
aus £8,57
Dieses Teil ersetzt die Teilenummer 11903240
# 030
MPN: 10298460
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 93353
# 031
MPN: 14198901
PLATTE
aus £4,72
aus £4,72
# 032
MPN: 118774
TERMINAL
aus £53,03
aus £53,03
# 033
MPN: 01028712540F
Tubi VORDERES VERBINDUNGSROHR
(VORDERSEITE)
# 033
MPN: 118157
ZWISCHENROHR VOM VORDEREN Krümmer ZUM SCHALLDÄMPFER
aus £204,75
aus £204,75
# 034
MPN: 01028712540R
Tubi HINTERES VERBINDUNGSROHR
(HINTEREN)
aus £474,51
aus £474,51
# 034
MPN: 118158
ZWISCHENROHR VOM HINTEREN Krümmer zum Schalldämpfer
Nicht als Ersatzteil – Teilenummer verwenden: 140920 – Für CH Nr. verwenden. 129411
aus £450,00
aus £450,00
# 034
MPN: 140920
ZWISCHENROHR VOM HINTEREN Krümmer zum Schalldämpfer
aus £811,28
aus £811,28
Dieses Teil ersetzt die Teilenummer 118158
# 035
MPN: 119203
SCHUTZPLATTE
aus £225,02
aus £225,02
# 036
MPN: 146712
Scheibe -ABSTANDSHALTER
aus £1,68
aus £1,68
Dieses Teil ersetzt die Teilenummer 105924
# 037
MPN: 103167
Scheibe
aus £2,04
aus £2,04
# 038
MPN: 10977621
SCHRAUBEN
aus £1,14
aus £1,14
# 039
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 040
MPN: 106849
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 11195473
# 041
MPN: 118618
Halterung
aus £5,61
aus £5,61
# 042
MPN: 113619
Halterung
# 043
MPN: 16043421
BOLZEN
aus £2,95
aus £2,95
Dieses Teil ersetzt die Teilenummer 95524
# 044
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 045
MPN: 16100824
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 120472
SCHUTZPLATTE
Für ASPERA-Kompressor - Für Cabriolet Nr. verwenden. 122019
aus £175,35
aus £175,35
# 046
MPN: 123829
SCHUTZPLATTE
Für Sankyo-Kompressor
aus £160,74
aus £160,74
# 047
MPN: 120473
Halterung
aus £9,06
aus £9,06
# 048
MPN: 10902221
SCHRAUBEN
aus £0,59
aus £0,59
-part-diagram-015.webp "FERRARI MONDIAL 3.0 QV (1984) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI MONDIAL 3.0 QV (1984) SCHMIERSYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI MONDIAL 3.0 QV (1984) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI MONDIAL 3.0 QV (1984) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI MONDIAL 3.0 QV (1984) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI MONDIAL 3.0 QV (1984) KUPPLUNGSAUSRÜCKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI MONDIAL 3.0 QV (1984) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI MONDIAL 3.0 QV (1984) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLWANNE TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI MONDIAL 3.0 QV (1984) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI MONDIAL 3.0 QV (1984) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI MONDIAL 3.0 QV (1984) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI MONDIAL 3.0 QV (1984) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI MONDIAL 3.0 QV (1984) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI MONDIAL 3.0 QV (1984) BREMSHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI MONDIAL 3.0 QV (1984) BREMSSYSTEM (GILT NUR FÜR LINKSLENKER BIS FAHRGESTELLNUMMER 43011) TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI MONDIAL 3.0 QV (1984) BREMSSYSTEM (GÜLTIG FÜR RECHTSLENKER – FÜR LINKSLENKER AB FAHRGESTELLNUMMER 43013) TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI MONDIAL 3.0 QV (1984) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN (GÜLTIG NUR FÜR LINKSLENKER BIS FAHRGESTELLNUMMER 43011) TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI MONDIAL 3.0 QV (1984) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN (GÜLTIG FÜR RECHTSLENKER – FÜR LINKSLENKER AB FAHRGESTELLNUMMER 43013) TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI MONDIAL 3.0 QV (1984) HANDBREMSSTEUERUNG (GÜLTIG NUR FÜR LINKSLENKER BIS FAHRGESTELLNUMMER 43011) TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI MONDIAL 3.0 QV (1984) HANDBREMSSTEUERUNG (GÜLTIG FÜR RECHTSLENKER – FÜR LINKSLENKER AB FAHRGESTELLNUMMER 43013) TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI MONDIAL 3.0 QV (1984) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI MONDIAL 3.0 QV (1984) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI MONDIAL 3.0 QV (1984) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI MONDIAL 3.0 QV (1984) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI MONDIAL 3.0 QV (1984) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI MONDIAL 3.0 QV (1984) HINTERRADAUFHÄNGUNG – WISHBBNES TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI MONDIAL 3.0 QV (1984) RÄDER TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI MONDIAL 3.0 QV (1984) MOTORZÜNDUNG – (QUATTROVALVOLE) TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI MONDIAL 3.0 QV (1984) MOTORZÜNDUNG – (CABRIOLET) TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI MONDIAL 3.0 QV (1984) ELEKTRISCHES STROMERZEUGUNGSSYSTEM – (MOTOR MIT EINZELRIEMEN) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI MONDIAL 3.0 QV (1984) ELEKTRISCHES STROMERZEUGUNGSSYSTEM – (MOTOR MIT 2 EINZELRIEMEN) TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI MONDIAL 3.0 QV (1984) KLIMAKOMPRESSOR UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI MONDIAL 3.0 QV (1984) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI MONDIAL 3.0 QV (1984) PEDALBRETT – KUPPLUNGSSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI MONDIAL 3.0 QV (1984) DROSSELKLAPPENSTEUERUNG UND BREMSHYDRAULIKSYSTEM (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI MONDIAL 3.0 QV (1984) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI MONDIAL 3.0 QV (1984) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI MONDIAL 3.0 QV (1984) KÖRPERSCHALE – INNERE ELEMENTE – QUATTROVALVOLE TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI MONDIAL 3.0 QV (1984) KAROSSERIE – INNENELEMENTE – CABRIOLET TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI MONDIAL 3.0 QV (1984) ISOLIERUNG DES GEPÄCK- UND FAHRGASTRAUMS TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI MONDIAL 3.0 QV (1984) ISOLIERUNG DES QUATTROVALVOLE-GEPÄCK- UND FAHRGASTRAUMS – CABRIOLET TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI MONDIAL 3.0 QV (1984) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI MONDIAL 3.0 QV (1984) MOTORRAUMDECKEL UND TEPPICHBODEN TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI MONDIAL 3.0 QV (1984) GEPÄCKRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI MONDIAL 3.0 QV (1984) TÜREN - QUATTROVALVOLE TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI MONDIAL 3.0 QV (1984) TÜREN - CABRIOLET TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI MONDIAL 3.0 QV (1984) STOßSTANGEN, LICHTER UND FRONTGLÄSER TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI MONDIAL 3.0 QV (1984) STOßSTANGEN, LICHTER UND HECKSCHEIBEN TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI MONDIAL 3.0 QV (1984) SITZE - QUATTROVALVOLE TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI MONDIAL 3.0 QV (1984) SITZE - CABRIOLET TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI MONDIAL 3.0 QV (1984) DACH-, TUNNEL- UND SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI MONDIAL 3.0 QV (1984) INSTRUMENTENTAFEL TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI MONDIAL 3.0 QV (1984) INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI MONDIAL 3.0 QV (1984) LICHTHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI MONDIAL 3.0 QV (1984) ELEKTROPLATINE TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI MONDIAL 3.0 QV (1984) SCHEIBENWISCHER, SCHEIBE UND HUPE TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI MONDIAL 3.0 QV (1984) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI MONDIAL 3.0 QV (1984) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI MONDIAL 3.0 QV (1984) SONNENDACH - QUATTROVALVOLE TEILEDIAGRAMM")
-part-diagram-125.webp "FERRARI MONDIAL 3.0 QV (1984) OBEN - CABRIOLET TEILEDIAGRAMM")
-part-diagram-a.webp "FERRARI MONDIAL 3.0 QV (1984) ERSATZBAUGRUPPEN – MECHANISCH TEILEDIAGRAMM")
-part-diagram-b.webp "FERRARI MONDIAL 3.0 QV (1984) ERSATZBAUGRUPPEN – KAROSSERIE TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI MONDIAL 3.0 QV (1984) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI MONDIAL 3.0 QV (1984) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI MONDIAL 3.0 QV (1984) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI MONDIAL 3.0 QV (1984) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI MONDIAL 3.0 QV (1984) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI MONDIAL 3.0 QV (1984) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI MONDIAL 3.0 QV (1984) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI MONDIAL 3.0 QV (1984) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI MONDIAL 3.0 QV (1984) KRAFTSTOFFPUMPE UND LEITUNGEN (QUATTROVALVOLE) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI MONDIAL 3.0 QV (1984) KRAFTSTOFFPUMPE UND LEITUNGEN (CABRIOLET) TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI MONDIAL 3.0 QV (1984) KRAFTSTOFFEINSPRITZSYSTEM – KRAFTSTOFFVERTEILER, LEITUNGEN TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI MONDIAL 3.0 QV (1984) LUFTEINLASS UND VERTEILER TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI MONDIAL 3.0 QV (1984) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
