017 - Kühlsystem

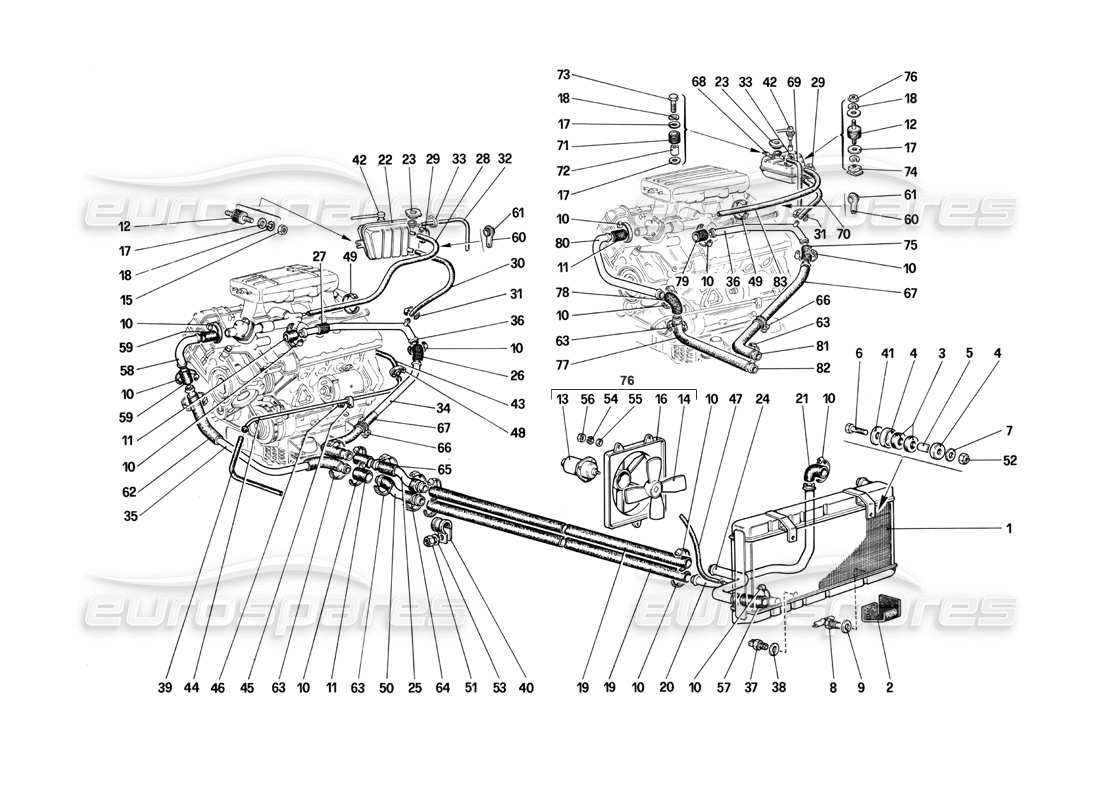

Ferrari Mondial 3.0 QV (1984) Cooling System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 116287
Wasserkühler
aus £968,43
aus £968,43
Dieses Teil ersetzt die Teilenummer 115570 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 119475
Wasserkühler
Für Tropic-Version
aus £0,61
aus £0,61
# 001
MPN: 119477
Halterung
Für Tropic-Version
aus £27,02
aus £27,02
# 001
MPN: 12574211
NUSS
Für Tropic-Version
aus £0,71
aus £0,71
# 001
MPN: 12643701
Scheibe
Für Tropic-Version
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 107782
GUMMIDICHTUNG
aus £35,85
aus £35,85
# 003
MPN: 107978
UNTERLAGE
aus £1,70
aus £1,70
# 004
MPN: 107979
TASSE
aus £1,18
aus £1,18
# 005
MPN: 107980
ABSTANDSHALTER
aus £1,69
aus £1,69
# 006
MPN: 16043821
BOLZEN
aus £0,71
aus £0,71
# 007
MPN: 128010
Scheibe
aus £2,16
aus £2,16
# 008
MPN: 101488
KÜHLERABFLUSSHAHN
aus £139,11
aus £139,11
# 009
MPN: 101496
Dichtung
aus £3,49
aus £3,49
# 010
MPN: 296782
KLEMME
aus £5,19
aus £5,19
Dieses Teil ersetzt die Teilenummer 12174090
# 011
MPN: 121258
ÄRMEL
Nur für Rohre Nr. 116444 – nein. 116457 Nr. 118799
aus £21,01
aus £21,01
Dieses Teil ersetzt die Teilenummer 10147087 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 122817
ÄRMEL
aus £23,76
aus £23,76
Dieses Teil ersetzt die Teilenummer 121259
# 012
MPN: 102947
VIBRATION – DÄMPFENDE UNTERSTÜTZUNG
aus £7,45
aus £7,45
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 117546
ELEKTRISCHER LÜFTERMOTOR
aus £463,62
aus £463,62
# 013
MPN: 123298
SCHRAUBEN
aus £0,47
aus £0,47
# 014
MPN: 117547
LÜFTER
Zur Erschöpfung
aus £47,94
aus £47,94
# 014
MPN: 122953
LÜFTER
Bei Erschöpfung Nr. 117547
aus £63,41
aus £63,41
# 015
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 016
MPN: 117548
FÖRDERER
aus £168,42
aus £168,42
# 017
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 116443
ZENTRALES ROHR
aus £200,74
aus £200,74
# 020
MPN: 117291
VORDERE ROHRZUFUHR ZUM KÜHLER (RHD)
Bei Erschöpfung Nr. verwenden. 122757
aus £58,31
aus £58,31
# 020
MPN: 122853/a
ROHR
Pro GD vale n. 117291
# 021
MPN: 164417
ÄRMEL
aus £44,35
aus £44,35
Dieses Teil ersetzt die Teilenummer 158165
# 022
MPN: 120364
AUSGLEICHSBEHÄLTER
aus £488,00
aus £488,00
# 023
MPN: 101499
KÜHLERDRUCKKAPPE
Runde Kappe 0.9 Bar
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 149165
# 023
MPN: 101499/C
KÜHLERDRUCKKAPPE
Quadratischer Kühlerdeckel (0.9 BAR)
aus £10,56
aus £10,56
# 024
MPN: 119545
VORDERES RÜCKLAUFROHR (LHD)
Bei Erschöpfung Nr. verwenden. 122854
aus £84,97
aus £84,97
# 024
MPN: 120101
VORDERES RÜCKLAUFROHR (LHD)
Bei Erschöpfung Nr. verwenden. 122758
aus £68,25
aus £68,25
# 025
MPN: 116444
RÜCKLAUFROHR
Bei Erschöpfung 122855 verwenden
aus £37,05
aus £37,05
# 026
MPN: 105190
ÄRMEL
aus £18,18
aus £18,18
Dieses Teil ersetzt die Teilenummer 106364
# 027
MPN: 105385
ÄRMEL
aus £30,94
aus £30,94
# 028
MPN: 116453
ENTLÜFTUNGSROHR
Bei Erschöpfung Nr. verwenden. 122219
Ersetzung
Ersetzung
# 029
MPN: 13000190
KLEMME
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 125088
TUBO DALLA NOURICE AL MOTORE
aus £49,48
aus £49,48
Dieses Teil ersetzt die Teilenummer 109355 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 12180190
KLEMME
Ersetzung
Ersetzung
# 032
MPN: 120127
ENTLÜFTUNGSROHR
aus £5,37
aus £5,37
Dieses Teil ersetzt die Teilenummer 120131
# 033
MPN: 13423178
KLEMME
aus £0,47
aus £0,47
# 034
MPN: 113550
LINKES HINTERES ROHR
Bei Erschöpfung Nr. verwenden. 122856
aus £76,09
aus £76,09
# 035
MPN: 118799
RECHTES HINTERES ROHR
Bei Erschöpfung Nr. verwenden. 122852 (Für ASPERA-Kompressor)
aus £56,43
aus £56,43
# 035
MPN: 122852
RECHTES HINTERES ROHR
Siehe auch 118799
aus £64,73
aus £64,73
Dieses Teil ersetzt die Teilenummer 118799, die wir auf Lager haben
# 035
MPN: 123827
RECHTES HINTERES ROHR
Sankyo-Kompressor
aus £31,61
aus £31,61
# 036
MPN: 122857
ROHR ZWISCHEN DEN KÖPFEN
aus £133,50
aus £133,50
# 037
MPN: 168008
THERMOKONTAKT
aus £49,95
aus £49,95
Dieses Teil ersetzt die Teilenummer 101507 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 101508
Dichtung
aus £0,70
aus £0,70
Dieses Teil ersetzt die Teilenummer 94706
# 039
MPN: 60814500
ROHR ZUM HAHN
aus £199,92
aus £199,92
# 040
MPN: 107002
KLEMME
aus £14,10
aus £14,10
# 041
MPN: 108292
SHIM
aus £5,28
aus £5,28
# 042
MPN: 118966
WARNGERÄT FÜR FLÜSSIGKEITSSTAND
aus £111,26
aus £111,26
# 043
MPN: 60814400
ROHR VOM MOTOR ZUM ALUMINIUMROHR
aus £58,64
aus £58,64
# 044
MPN: 60748600
ROHR
aus £33,04
aus £33,04
# 045
MPN: 10441590
KLEMME FÜR ROHR
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 10113600
# 046
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 047
MPN: 61084800
RÜCKLAUFROHR
aus £28,17
aus £28,17
# 048
MPN: 13000390
KLEMME
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 049
MPN: 105550
KLEMME FÜR ROHR
aus £1,28
aus £1,28
# 050
MPN: 116442
ZWISCHENFÖRDERROHR
Bei Erschöpfung Nr. verwenden. 122850
aus £24,49
aus £24,49
# 051
MPN: 16104411
NUSS
aus £0,52
aus £0,52
# 052
MPN: 16104411
NUSS
aus £0,53
aus £0,53
# 053
MPN: 12642701
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12642724
# 054
MPN: 127494
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 055
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 056
MPN: 15866211
NUSS
# 057
MPN: 121258
ÄRMEL
Nur mit Rohr Nr. 119545
aus £21,01
aus £21,01
Dieses Teil ersetzt die Teilenummer 10147087 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 057
MPN: 122819
ÄRMEL
Nur mit Rohr Nr. 122854
aus £88,48
aus £88,48
# 058
MPN: 117173
ROHR
Mit ASPERA-Kompressor – Bei Erschöpfung Nr. verwenden. 122851
aus £27,71
aus £27,71
# 058
MPN: 123828
ROHR
Für Sankyo-Kompressor
aus £41,02
aus £41,02
# 059
MPN: 105190
ÄRMEL
aus £18,18
aus £18,18
Dieses Teil ersetzt die Teilenummer 106364
# 060
MPN: 104843
PLATTE
aus £4,09
aus £4,09
Dieses Teil ersetzt die Teilenummer 32347
# 061
MPN: 100471
FAIR – FÜHREN
aus £2,48
aus £2,48
# 062
MPN: 120445
SCHLAUCH ZUM SCHUTZ
aus £9,28
aus £9,28
# 063
MPN: 105550
KLEMME
aus £1,28
aus £1,28
# 064
MPN: 120448
SCHLAUCH ZUM SCHUTZ
Für Tropic verwenden Sie Nr. 121565
aus £12,98
aus £12,98
# 065
MPN: 120447
SCHLAUCH ZUM SCHUTZ
Für Cabriolet Nr. verwenden. 120445
aus £15,49
aus £15,49
# 066
MPN: 113909
KLEMME
# 067
MPN: 120446
SCHLAUCH ZUM SCHUTZ
Ersetzung
Ersetzung
# 068
MPN: 123473
AUSGLEICHSBEHÄLTER
aus £344,19
aus £344,19
# 069
MPN: 120127
ROHR
aus £5,37
aus £5,37
Dieses Teil ersetzt die Teilenummer 120131
# 070
MPN: 107395
KRAFTSTOFFLEITUNGEN
Ersetzung
Ersetzung
# 071
MPN: 103549
GUMMIBUSCH
aus £0,75
aus £0,75
# 072
MPN: 103550
ABSTANDSHALTER
aus £28,08
aus £28,08
Dieses Teil ersetzt die Teilenummer 4130913
# 073
MPN: 10902421
SCHRAUBEN
aus £0,54
aus £0,54
# 074
MPN: 60758600
NUSS
aus £0,53
aus £0,53
# 075
MPN: 115936
ÄRMEL
aus £29,36
aus £29,36
# 076
MPN: 122952

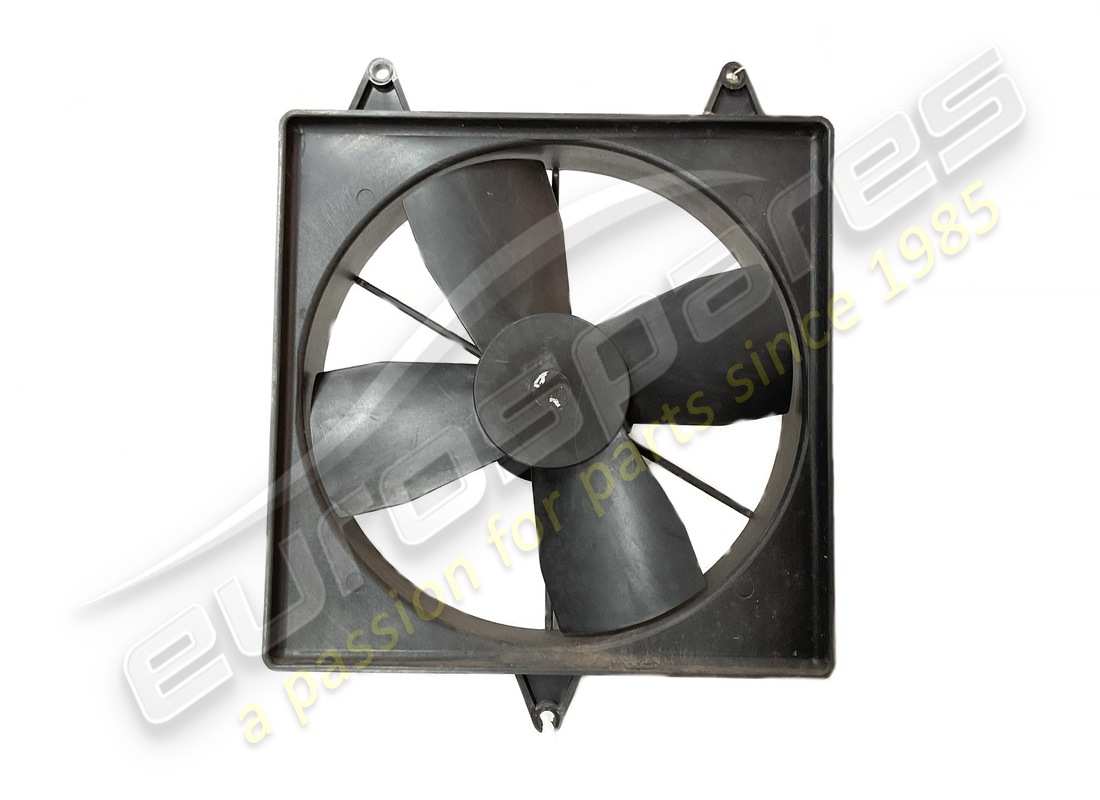

KOMPLETTE ELEKTROFAN-BAUGRUPPE
Enthält die Teile 13, 14 und 16
aus £110,25
aus £110,25
-part-diagram-018.webp "FERRARI MONDIAL 3.0 QV (1984) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI MONDIAL 3.0 QV (1984) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI MONDIAL 3.0 QV (1984) KUPPLUNGSAUSRÜCKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI MONDIAL 3.0 QV (1984) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI MONDIAL 3.0 QV (1984) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLWANNE TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI MONDIAL 3.0 QV (1984) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI MONDIAL 3.0 QV (1984) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI MONDIAL 3.0 QV (1984) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI MONDIAL 3.0 QV (1984) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI MONDIAL 3.0 QV (1984) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI MONDIAL 3.0 QV (1984) BREMSHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI MONDIAL 3.0 QV (1984) BREMSSYSTEM (GILT NUR FÜR LINKSLENKER BIS FAHRGESTELLNUMMER 43011) TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI MONDIAL 3.0 QV (1984) BREMSSYSTEM (GÜLTIG FÜR RECHTSLENKER – FÜR LINKSLENKER AB FAHRGESTELLNUMMER 43013) TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI MONDIAL 3.0 QV (1984) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN (GÜLTIG NUR FÜR LINKSLENKER BIS FAHRGESTELLNUMMER 43011) TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI MONDIAL 3.0 QV (1984) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN (GÜLTIG FÜR RECHTSLENKER – FÜR LINKSLENKER AB FAHRGESTELLNUMMER 43013) TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI MONDIAL 3.0 QV (1984) HANDBREMSSTEUERUNG (GÜLTIG NUR FÜR LINKSLENKER BIS FAHRGESTELLNUMMER 43011) TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI MONDIAL 3.0 QV (1984) HANDBREMSSTEUERUNG (GÜLTIG FÜR RECHTSLENKER – FÜR LINKSLENKER AB FAHRGESTELLNUMMER 43013) TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI MONDIAL 3.0 QV (1984) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI MONDIAL 3.0 QV (1984) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI MONDIAL 3.0 QV (1984) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI MONDIAL 3.0 QV (1984) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI MONDIAL 3.0 QV (1984) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI MONDIAL 3.0 QV (1984) HINTERRADAUFHÄNGUNG – WISHBBNES TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI MONDIAL 3.0 QV (1984) RÄDER TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI MONDIAL 3.0 QV (1984) MOTORZÜNDUNG – (QUATTROVALVOLE) TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI MONDIAL 3.0 QV (1984) MOTORZÜNDUNG – (CABRIOLET) TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI MONDIAL 3.0 QV (1984) ELEKTRISCHES STROMERZEUGUNGSSYSTEM – (MOTOR MIT EINZELRIEMEN) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI MONDIAL 3.0 QV (1984) ELEKTRISCHES STROMERZEUGUNGSSYSTEM – (MOTOR MIT 2 EINZELRIEMEN) TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI MONDIAL 3.0 QV (1984) KLIMAKOMPRESSOR UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI MONDIAL 3.0 QV (1984) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI MONDIAL 3.0 QV (1984) PEDALBRETT – KUPPLUNGSSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI MONDIAL 3.0 QV (1984) DROSSELKLAPPENSTEUERUNG UND BREMSHYDRAULIKSYSTEM (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI MONDIAL 3.0 QV (1984) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI MONDIAL 3.0 QV (1984) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI MONDIAL 3.0 QV (1984) KÖRPERSCHALE – INNERE ELEMENTE – QUATTROVALVOLE TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI MONDIAL 3.0 QV (1984) KAROSSERIE – INNENELEMENTE – CABRIOLET TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI MONDIAL 3.0 QV (1984) ISOLIERUNG DES GEPÄCK- UND FAHRGASTRAUMS TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI MONDIAL 3.0 QV (1984) ISOLIERUNG DES QUATTROVALVOLE-GEPÄCK- UND FAHRGASTRAUMS – CABRIOLET TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI MONDIAL 3.0 QV (1984) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI MONDIAL 3.0 QV (1984) MOTORRAUMDECKEL UND TEPPICHBODEN TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI MONDIAL 3.0 QV (1984) GEPÄCKRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI MONDIAL 3.0 QV (1984) TÜREN - QUATTROVALVOLE TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI MONDIAL 3.0 QV (1984) TÜREN - CABRIOLET TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI MONDIAL 3.0 QV (1984) STOßSTANGEN, LICHTER UND FRONTGLÄSER TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI MONDIAL 3.0 QV (1984) STOßSTANGEN, LICHTER UND HECKSCHEIBEN TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI MONDIAL 3.0 QV (1984) SITZE - QUATTROVALVOLE TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI MONDIAL 3.0 QV (1984) SITZE - CABRIOLET TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI MONDIAL 3.0 QV (1984) DACH-, TUNNEL- UND SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI MONDIAL 3.0 QV (1984) INSTRUMENTENTAFEL TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI MONDIAL 3.0 QV (1984) INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI MONDIAL 3.0 QV (1984) LICHTHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI MONDIAL 3.0 QV (1984) ELEKTROPLATINE TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI MONDIAL 3.0 QV (1984) SCHEIBENWISCHER, SCHEIBE UND HUPE TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI MONDIAL 3.0 QV (1984) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI MONDIAL 3.0 QV (1984) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI MONDIAL 3.0 QV (1984) SONNENDACH - QUATTROVALVOLE TEILEDIAGRAMM")
-part-diagram-125.webp "FERRARI MONDIAL 3.0 QV (1984) OBEN - CABRIOLET TEILEDIAGRAMM")
-part-diagram-a.webp "FERRARI MONDIAL 3.0 QV (1984) ERSATZBAUGRUPPEN – MECHANISCH TEILEDIAGRAMM")
-part-diagram-b.webp "FERRARI MONDIAL 3.0 QV (1984) ERSATZBAUGRUPPEN – KAROSSERIE TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI MONDIAL 3.0 QV (1984) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI MONDIAL 3.0 QV (1984) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI MONDIAL 3.0 QV (1984) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI MONDIAL 3.0 QV (1984) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI MONDIAL 3.0 QV (1984) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI MONDIAL 3.0 QV (1984) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI MONDIAL 3.0 QV (1984) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI MONDIAL 3.0 QV (1984) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI MONDIAL 3.0 QV (1984) KRAFTSTOFFPUMPE UND LEITUNGEN (QUATTROVALVOLE) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI MONDIAL 3.0 QV (1984) KRAFTSTOFFPUMPE UND LEITUNGEN (CABRIOLET) TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI MONDIAL 3.0 QV (1984) KRAFTSTOFFEINSPRITZSYSTEM – KRAFTSTOFFVERTEILER, LEITUNGEN TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI MONDIAL 3.0 QV (1984) LUFTEINLASS UND VERTEILER TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI MONDIAL 3.0 QV (1984) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI MONDIAL 3.0 QV (1984) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI MONDIAL 3.0 QV (1984) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI MONDIAL 3.0 QV (1984) SCHMIERSYSTEM TEILEDIAGRAMM")
