019 - Kupplung und Bedienelemente

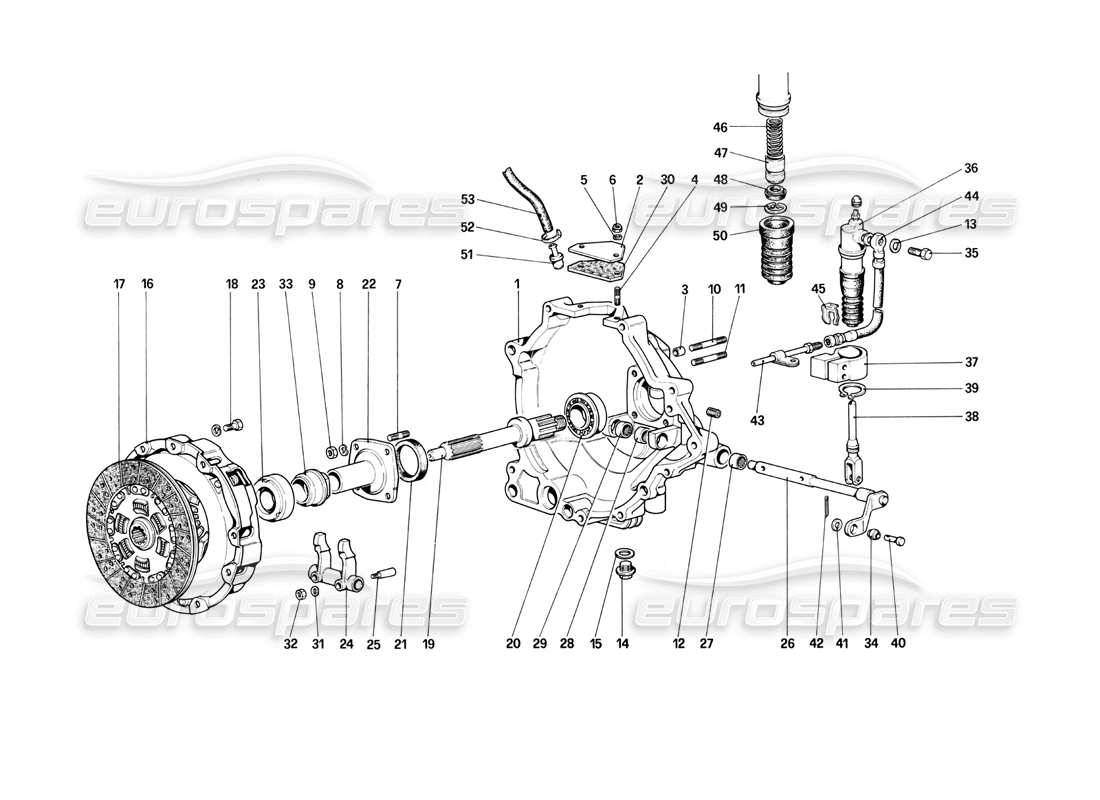

Ferrari Mondial 3.0 QV (1984) Clutch and Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 118069
KUPPLUNGSGEHÄUSE, KOMPLETT
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 112391
# 001
MPN: 112391
KUPPLUNGSGEHÄUSE
Mit Baugruppen-Nr. 118069
Ersetzung
Ersetzung
# 002
MPN: 109404
INSPEKTIONSZENTRIERDÜBEL
aus £36,46
aus £36,46
Dieses Teil ersetzt die Teilenummer 40361107
# 003
MPN: 102704
ZENTRIERDÜBEL ABDECKEN
aus £1,59
aus £1,59
Dieses Teil ersetzt die Teilenummer 500805
# 004
MPN: 13539024
ZUCHT
aus £0,76
aus £0,76
Dieses Teil ersetzt die Teilenummer 13539021
# 005
MPN: 12601171
Scheibe
Ersetzung
Ersetzung
# 006
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 007
MPN: 13516521
ZUCHT
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 102682 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 16102311
NUSS
aus £0,43
aus £0,43
Dieses Teil ersetzt die Teilenummer 16102315
# 010
MPN: 13517621
ZUCHT
aus £9,04
aus £9,04
# 011
MPN: 13517521
ZUCHT
aus £6,77
aus £6,77
# 012
MPN: 14326150
Stecker
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12326150
# 013
MPN: 10298460
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 93353
# 014
MPN: 14326540
ÖLABLASSSCHRAUBE
aus £35,89
aus £35,89
# 015
MPN: 10261860
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10279550 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: FCLK001
KUPPLUNGSSATZ
Verwendung: FCLK001
# 016
MPN: 121562
KUPPLUNGSDRUCKPLATTE
aus £138,99
aus £138,99
Dieses Teil ersetzt die Teilenummer 101533 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: FCLK001
Kupplungssatz – 3 Stück
Druckplatte und Lager (121562-110558-100849)
# 017
MPN: 110558
KUPPLUNGSSCHEIBE
ersetzt 120482
aus £224,14
aus £224,14
Dieses Teil ersetzt die Teilenummer 105709 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 120482
KUPPLUNGSSCHEIBE
nicht als Ersatzteil - Teilenummer verwenden: 110558
Ersetzung
Ersetzung
# 018
MPN: 13825821
BOLZEN
Ersetzung
Ersetzung
# 019
MPN: 109400
Welle
aus £577,50
aus £577,50
Dieses Teil ersetzt die Teilenummer 105129 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 103042
PRÜGEL
aus £153,66
aus £153,66
# 021
MPN: 134714
ÖLDICHTUNGEN
aus £10,35
aus £10,35
Dieses Teil ersetzt die Teilenummer 110314
# 022
MPN: 112399
FLANSCH MIT HÜLSE
aus £126,78
aus £126,78
# 023
MPN: 100849
DRUCKLAGER
aus £45,00
aus £45,00
Dieses Teil ersetzt die Teilenummer 100845 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 108428
KUPPLUNGSSTEUERHEBEL
Mit Baugruppen-Nr. 112398
aus £871,24
aus £871,24
# 025
MPN: 108429
STIFT
aus £44,52
aus £44,52
# 026
MPN: 112398
KUPPLUNGSSTEUERHEBEL UND WELLE
aus £387,73
aus £387,73
# 027
MPN: 107924
ÄUSSERE BUCHSE
aus £18,87
aus £18,87
# 028
MPN: 107925
ZWISCHENBUCHSE
aus £16,65
aus £16,65
# 029
MPN: 107926
INNENBUCHSE
aus £4,98
aus £4,98
# 030
MPN: 109405
DICHTUNG FÜR INSPEKTIONSDECKEL
aus £9,48
aus £9,48
# 031
MPN: 108430
Scheibe
aus £4,61
aus £4,61
# 032
MPN: 12574121
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12574111 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 116326
BUCHSE FÜR LAGER
aus £256,02
aus £256,02
# 034
MPN: 100860
BÜGELGELENK
aus £66,39
aus £66,39
Dieses Teil ersetzt die Teilenummer SERIE SS6
# 035
MPN: 108868
UNION
aus £39,10
aus £39,10
# 036
MPN: 107867
KUPPLUNGSNEHMERZYLINDER Ø 13/16
aus £215,50
aus £215,50
Dieses Teil ersetzt die Teilenummer 111272 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 112393
UNTERSTÜTZUNG
aus £324,30
aus £324,30
# 038
MPN: 109527
DRUCKSTANGE
aus £119,07
aus £119,07
# 039
MPN: 11068475
STOPPRING
Ersetzung
Ersetzung
# 040
MPN: 103218
STIFT
aus £16,94
aus £16,94
Dieses Teil ersetzt die Teilenummer 100857 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 12639701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12639704
# 042
MPN: 10734201
SPLIT PIN
Ersetzung
Ersetzung
# 043
MPN: 112895
ROHR (QUATTROVALVOLE)
Für Cabriolet LHD Nr. verwenden. 122024 – Für Cabriolet RHD Nr. verwenden. 124153
aus £75,11
aus £75,11
# 044
MPN: 108865
ROHR
aus £170,27
aus £170,27
Dieses Teil ersetzt die Teilenummer 4035953
# 045
MPN: 110810
PLATTE FÜR ROHR
aus £1,40
aus £1,40
Dieses Teil ersetzt die Teilenummer 994922
# 046
MPN: 111273
FRÜHLING
aus £8,91
aus £8,91
# 047
MPN: 107867
KUPPLUNGSNEHMERZYLINDER Ø 13/16
aus £215,50
aus £215,50
Dieses Teil ersetzt die Teilenummer 111272 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 111275
DICHTUNGSRING
aus £65,17
aus £65,17
# 049
MPN: 111277
SEEGER-RING
aus £0,98
aus £0,98
# 050
MPN: 111276
STIEFEL
aus £29,44
aus £29,44
# 051
MPN: 115463
ANSCHLUSS FÜR ENTLÜFTUNGSROHR
aus £8,75
aus £8,75
# 052
MPN: 102604
KLEMME
Ersetzung
Ersetzung
# 053
MPN: 115366
ENTLÜFTUNGSROHR
aus £17,85
aus £17,85
