Eurospares-part-diagram-020.webp)

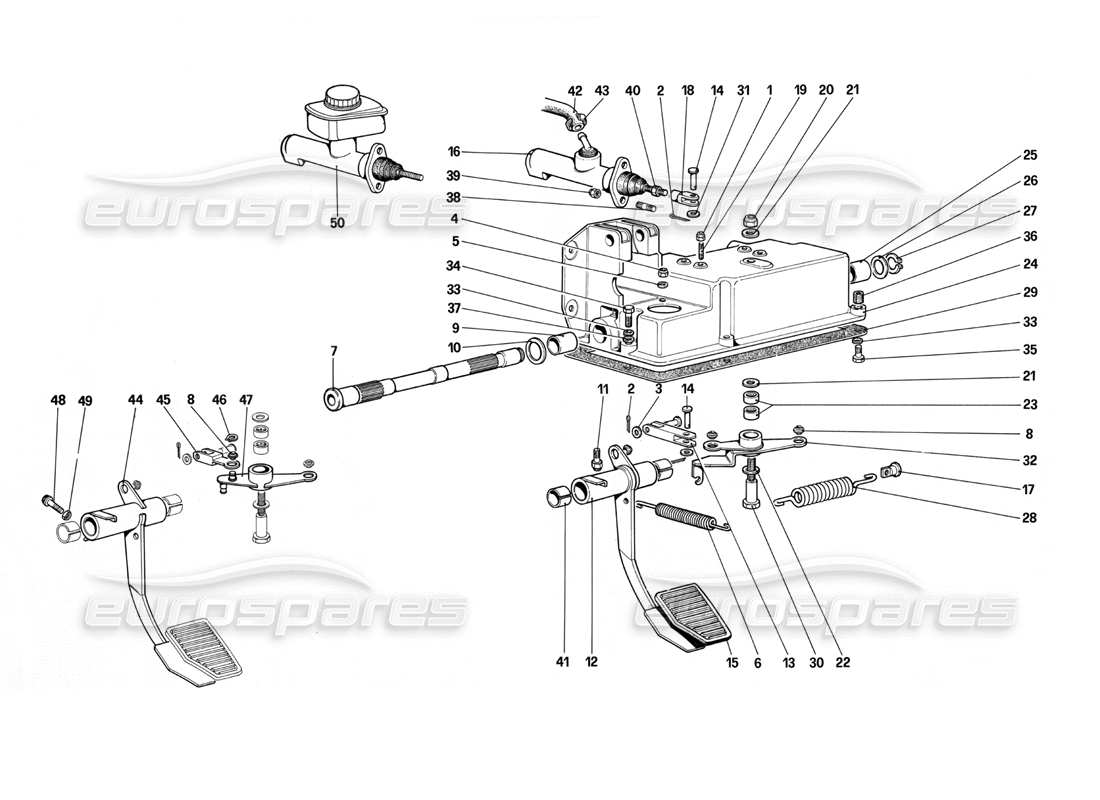

020 - Kupplungsausrücksteuerung
Ferrari Mondial 3.0 QV (1984) Clutch Release Control Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 12574121
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12574111 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 10734201
SPLIT PIN
Ersetzung
Ersetzung
# 003
MPN: 10519624
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519601 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 16100821
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100825, die wir auf Lager haben
# 005
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 006
MPN: 104895
RÜCKGABEFEDER
aus £3,04
aus £3,04
# 007
MPN: 112152
STIFT
aus £86,26
aus £86,26
# 008
MPN: 109407
BÜGELGELENK
aus £22,52
aus £22,52
# 009
MPN: 101314
BUSCH
aus £2,18
aus £2,18
Dieses Teil ersetzt die Teilenummer 660867
# 010
MPN: 112125
SHIM
aus £1,04
aus £1,04
# 011
MPN: 114825
STOPPSTÜCKSTANGE
aus £38,43
aus £38,43
# 012
MPN: 112169
KUPPLUNGSPEDAL
Bis zur Erschöpfung
aus £205,00
aus £205,00
# 013
MPN: 112172
GABEL
Für Hebel Nr. 114829
aus £99,03
aus £99,03
# 014
MPN: 10050810
STIFT
Ersetzung
Ersetzung
# 015
MPN: 106949
PEDALABDECKUNG
aus £18,25
aus £18,25
# 016
MPN: 175211
HAUPTZYLINDER
Ab Fahrgestellnr. 47941
aus £30,00
aus £30,00
Dieses Teil ersetzt die Teilenummer 123416 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 114828
STIFT
aus £21,88
aus £21,88
# 018
MPN: 10007871
GABEL
aus £5,83
aus £5,83
# 019
MPN: 11000821
ZUCHT
aus £0,71
aus £0,71
# 020
MPN: 148020
SELBSTVERRIEGELUNGSMUTTER
aus £2,26
aus £2,26
Dieses Teil ersetzt die Teilenummer 102825 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 113500
Scheibe
aus £10,25
aus £10,25
# 022
MPN: 112126
SHIM
aus £0,47
aus £0,47
# 023
MPN: 115430
ROLLENKÄFIG
aus £12,60
aus £12,60
# 024
MPN: 112150
PEDALGEHÄUSE
aus £704,48
aus £704,48
# 025
MPN: 112153
BUSCH
aus £1,86
aus £1,86
# 026
MPN: 112128
SHIM
aus £24,97
aus £24,97
# 027
MPN: 11066675
FEDERRING
Ersetzung
Ersetzung
# 028
MPN: 114826
HILFSFRÜHLING
aus £24,87
aus £24,87
# 029
MPN: 112151
Dichtung
Bei Erschöpfung Nr. verwenden. 119331
aus £25,71
aus £25,71
# 030
MPN: 114830
STIFT FÜR RÜCKLAUFHEBEL
aus £6,12
aus £6,12
# 031
MPN: 12642701
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12642724
# 032
MPN: 114829
HEBEL
Bis zur Erschöpfung
aus £169,59
aus £169,59
# 033
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 16136021
SCHRAUBEN
aus £0,74
aus £0,74
# 035
MPN: 16043421
SCHRAUBEN
aus £2,77
aus £2,77
Dieses Teil ersetzt die Teilenummer 95524
# 036
MPN: 13525870
HELI - SPULE
aus £1,96
aus £1,96
Dieses Teil ersetzt die Teilenummer 105510
# 037
MPN: 10519621
Scheibe
Ersetzung
Ersetzung
# 038
MPN: 13543324
ZUCHT
aus £0,84
aus £0,84
Dieses Teil ersetzt die Teilenummer 13543321
# 039
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104125
# 040
MPN: 16102311
Sicherungsmutter
aus £0,43
aus £0,43
Dieses Teil ersetzt die Teilenummer 16102315
# 041
MPN: 103163
BUSCH
aus £2,93
aus £2,93
# 042
MPN: 151845
ROHR
aus £34,21
aus £34,21
Dieses Teil ersetzt die Teilenummer 120929 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 043
MPN: 12179190
KLEMME
Ab Fahrgestellnr. 47941 – Bei Erschöpfung Nr. 112169
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 102604
# 044
MPN: 121203
KUPPLUNGSPEDAL
aus £153,48
aus £153,48
# 045
MPN: 121209
GABEL
Für Hebel Nr. 121206
Ersetzung
Ersetzung
# 046
MPN: 11065676
SEEGER-RING
Für Hebel Nr. 121206
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11065675 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 047
MPN: 121206
HEBEL
Bei Erschöpfung nein 114829
aus £159,37
aus £159,37
# 048
MPN: 123961
STOPPSTÜCKSTANGE
Für Pedal Nr. 121203
aus £2,48
aus £2,48
# 049
MPN: 16102311
NUSS
Für Pedal Nr. 121203
aus £0,43
aus £0,43
Dieses Teil ersetzt die Teilenummer 16102315
# 050
MPN: 116093
HYDRAULISCHE KUPPLUNGSPUMPE
aus £206,88
aus £206,88
