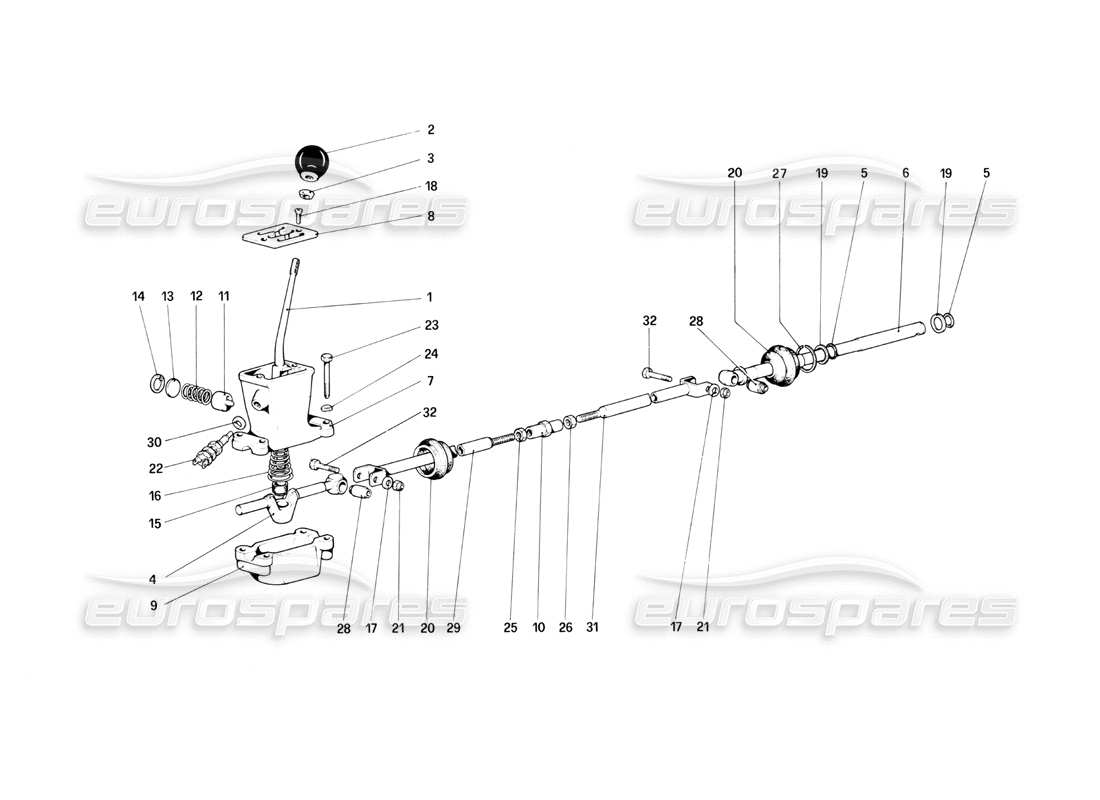

026 - Äußere Getriebesteuerung
Ferrari Mondial 3.0 QV (1984) Outside Gearbox Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 108848
GETRIEBEGEHÄUSE, KOMPLETT
aus £294,00
aus £294,00
Dieses Teil ersetzt die Teilenummer 122155 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 114337
GETRIEBEHEBEL (LHD)
Für RHD Nr. verwenden. 116554
aus £518,61
aus £518,61
# 001
MPN: 116554
GETRIEBEHEBEL (RHD)
aus £246,76
aus £246,76
# 002
MPN: 103301
SCHALTHEBEL
aus £44,10
aus £44,10
Dieses Teil ersetzt die Teilenummer 523148
SCHALTKNAUF (103301) Eurospares Zugelassenes Teil – Neu (andere) auf Lager
Aus Kunststoff wie Original, Passend für alle 308''s,246,Mondial
Aus Kunststoff wie Original, Passend für alle 308''s,246,Mondial
# 003
MPN: 108010
SICHERUNGSMUTTER
aus £5,46
aus £5,46
Dieses Teil ersetzt die Teilenummer 103312 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 111445
STIFT MIT GEMEINSAMEM SITZ (LHD)
Für RHD Nr. verwenden. 111446
aus £68,25
aus £68,25
Dieses Teil ersetzt die Teilenummer 107017 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 115372
SIEGELRING
aus £16,31
aus £16,31
# 006
MPN: 109767
Welle für Steuerhebel
aus £423,34
aus £423,34
Dieses Teil ersetzt die Teilenummer 105733 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 105438
Getriebegehäuse
Mit Geräte-Nr. 108848
aus £800,00
aus £800,00
# 008
MPN: 127444
GANGSCHALTER
aus £250,00
aus £250,00
Dieses Teil ersetzt die Teilenummer 105439, die wir auf Lager haben - und 11 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 104315
UNTERE ABDECKUNG
aus £450,00
aus £450,00
# 010
MPN: 103321
SPURSTANGE
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 521362
# 011
MPN: 103317
HEBELSTÜCKSTANGE
aus £6,16
aus £6,16
Dieses Teil ersetzt die Teilenummer 522514 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 115339
FRÜHLING
aus £1,21
aus £1,21
# 013
MPN: 103319
SCHEIBE FÜR FEDER
aus £5,51
aus £5,51
Dieses Teil ersetzt die Teilenummer 522515 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 103326
SEEGER-RING
aus £0,26
aus £0,26
# 015
MPN: 127446
KUGELGELENK-SITZ
aus £8,19
aus £8,19
Dieses Teil ersetzt die Teilenummer 104316 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 115340
FRÜHLING
aus £1,68
aus £1,68
# 017
MPN: 10519624
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519601 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 101619
SCHRAUBEN
aus £9,27
aus £9,27
Dieses Teil ersetzt die Teilenummer 95940228
# 019
MPN: 108247
SCHALTHEBELWELLE-ABSTANDSSTÜCK
aus £20,07
aus £20,07
# 020
MPN: 106168
BALG
aus £15,69
aus £15,69
# 021
MPN: 101309
SELBSTVERRIEGELUNGSMUTTER
aus £0,93
aus £0,93
# 022
MPN: 115980
DRUCKKNOPFSCHALTER
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 104320
# 023
MPN: 16136621
SCHRAUBEN
aus £0,79
aus £0,79
# 024
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 025
MPN: 10791221
SICHERUNGSMUTTER (GEWINDEEINSATZ, RECHTS)
aus £1,89
aus £1,89
# 026
MPN: 10791921
SICHERUNGSMUTTER (GEWINDEEINSATZ, LINKS)
Ersetzung
Ersetzung
# 027
MPN: 104244
SIEGELRING
aus £2,75
aus £2,75
# 028
MPN: 139555
SILENTBLOCK
aus £42,96
aus £42,96
Dieses Teil ersetzt die Teilenummer 106814
# 029
MPN: 115567
STEUERSTAB
aus £44,28
aus £44,28
# 030
MPN: 12601571
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12601574
# 031
MPN: 114308
STEUERSTAB
aus £35,41
aus £35,41
# 032
MPN: 107830
BOLZEN
aus £2,41
aus £2,41
