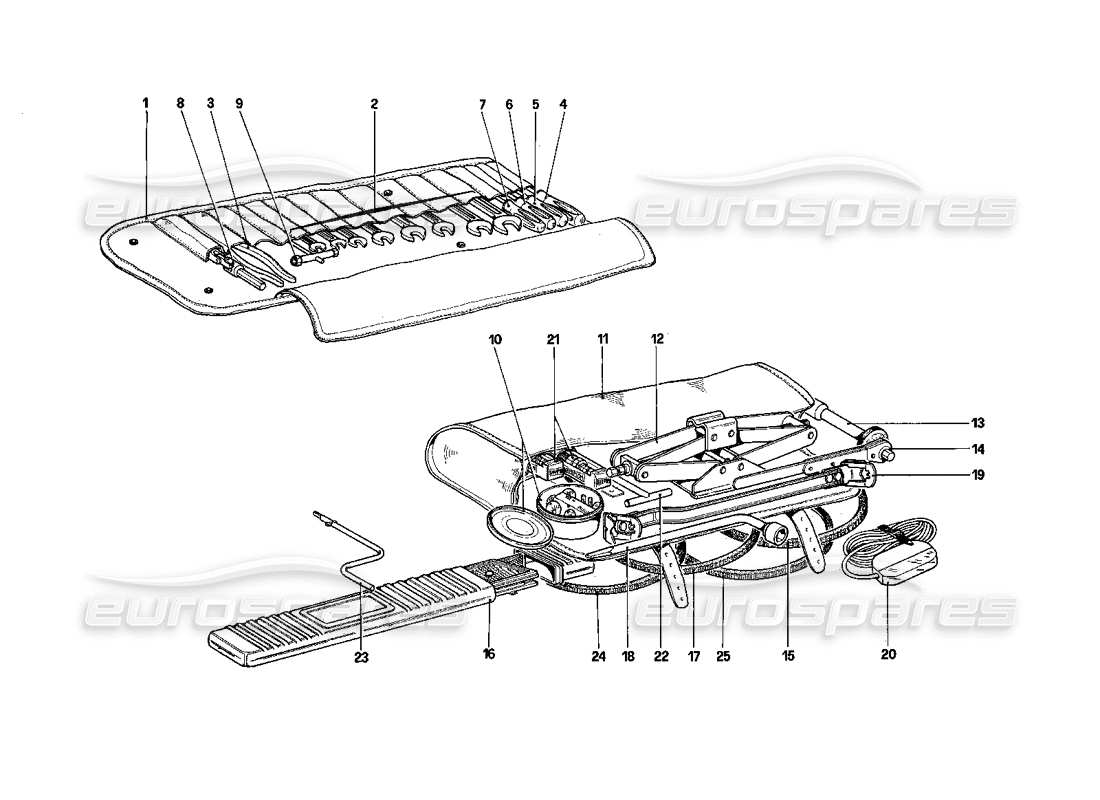

047 - Werkzeugsatz
Ferrari Mondial 3.0 QV (1984) Tool Kit Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz

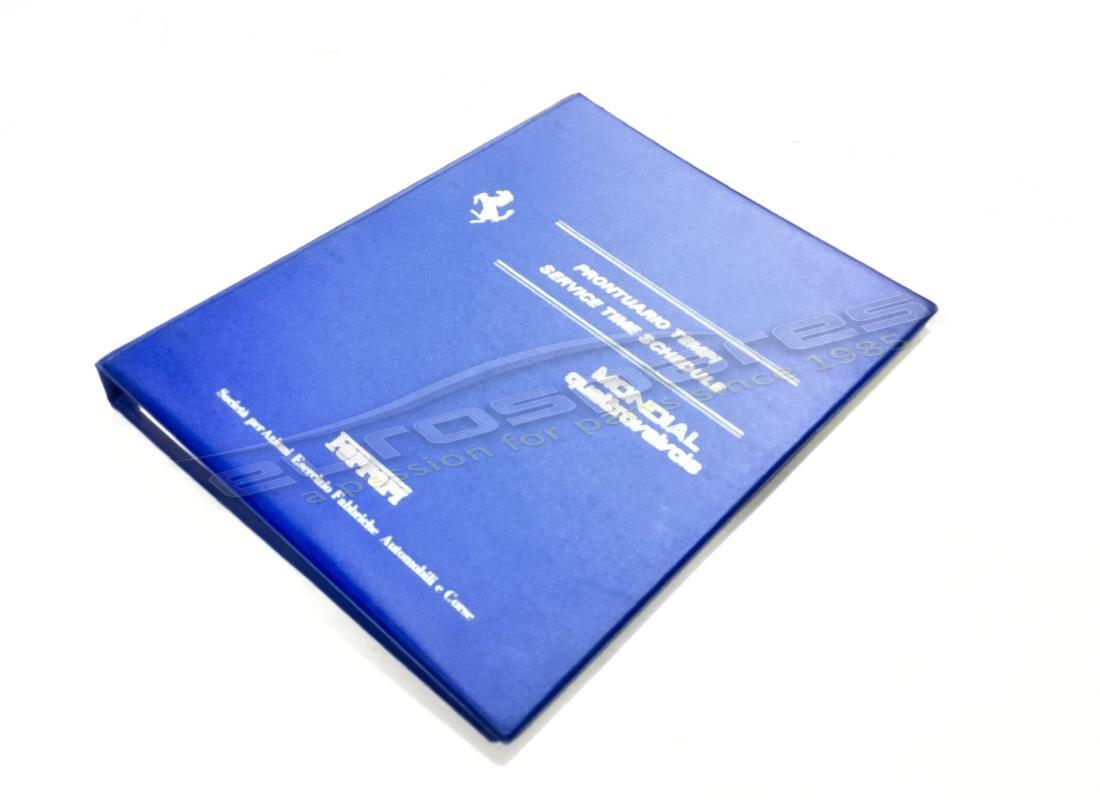

# 000
MPN: 95990819
SERVICE-ZEITPLAN
aus £47,25
aus £47,25
# 000
MPN: 95991901
Autoabdeckung für den Innenbereich
Rot
aus £341,25
aus £341,25

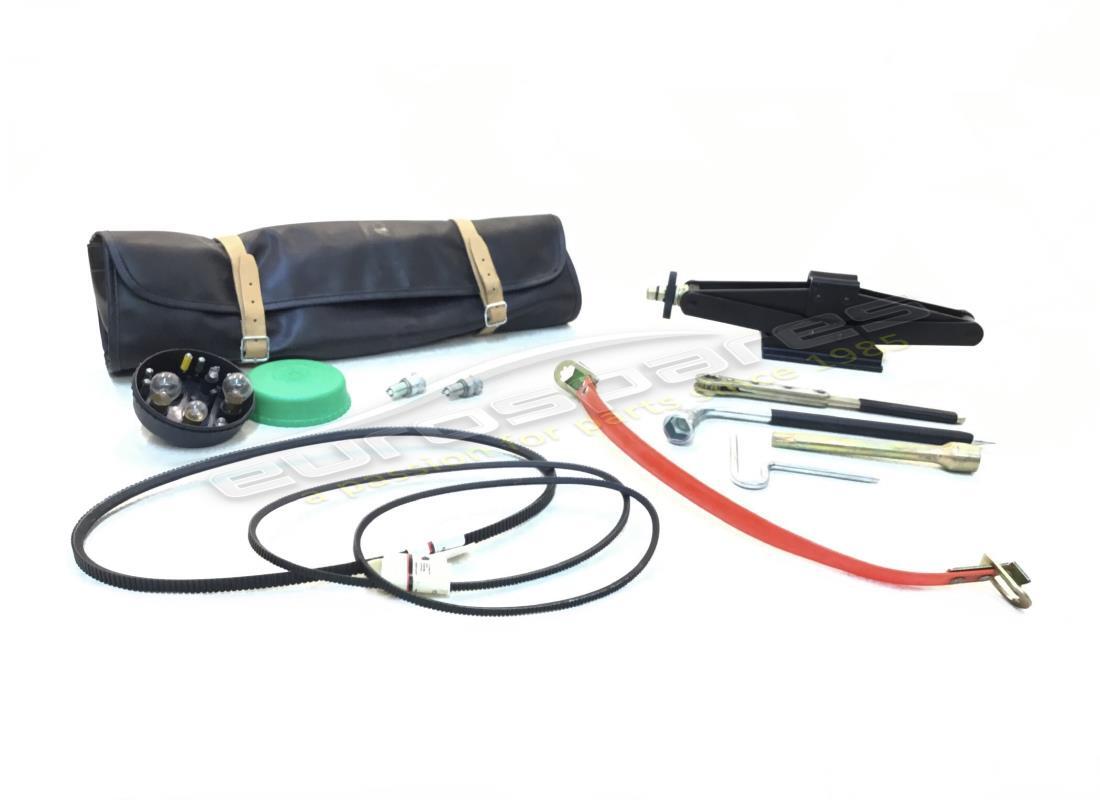

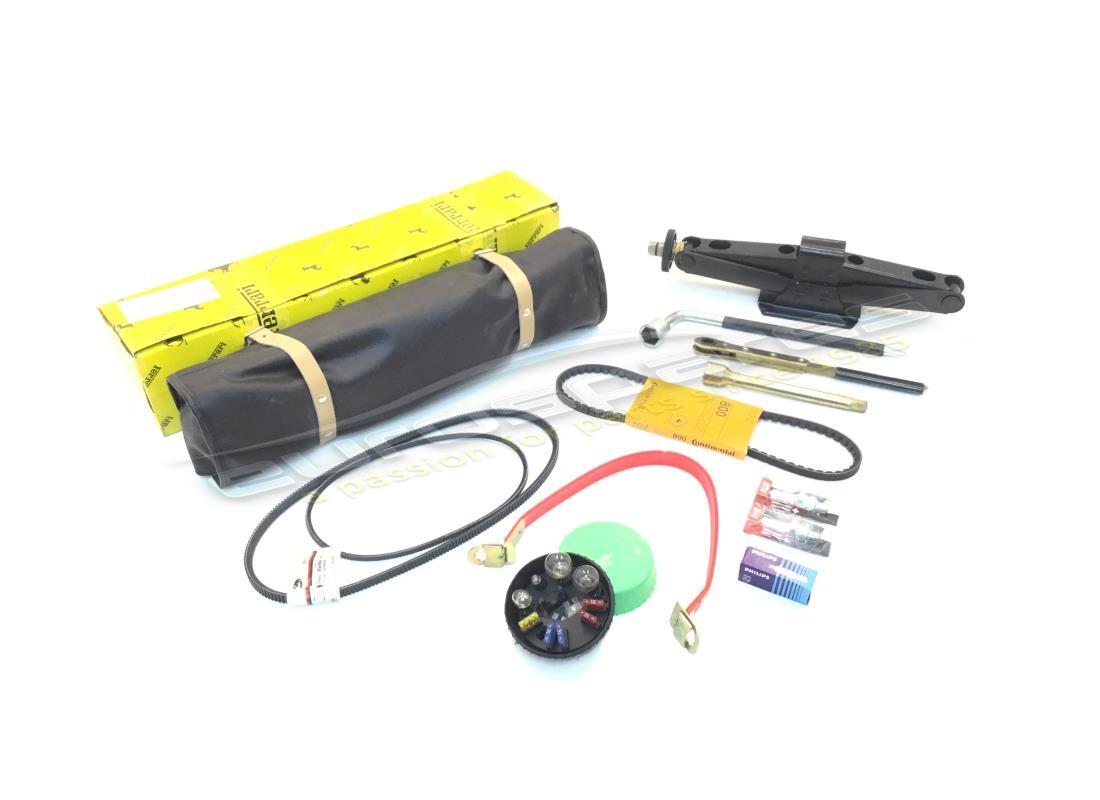

# 001
MPN: 123254
WERKZEUGKASTEN KOMPLETT
aus £2.609,46
aus £2.609,46
Dieses Teil ersetzt die Teilenummer 106876 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 114440
SATZ SCHLÜSSEL
Wird nicht als Ersatzteil geliefert, sondern nur mit Gerät 106876
# 003
MPN: 101515
ZANGE, 180 MM.
Wird nicht als Ersatzteil geliefert, sondern nur mit Gerät 106876
aus £42,90
aus £42,90
# 004
MPN: 101517
SCHRAUBENDREHER, 150 MM.
Wird nicht als Ersatzteil geliefert, sondern nur mit Gerät 106876
# 005
MPN: 101516
SCHRAUBENDREHER, 120 MM.
Wird nicht als Ersatzteil geliefert, sondern nur mit Gerät 106876
# 006
MPN: 101518
Kreuzschlitzschraubendreher bis Ø 4 mm.
Wird nicht als Ersatzteil geliefert, sondern nur mit Gerät 106876
# 007
MPN: 101519
Kreuzschlitzschraubendreher von Ø 5 bis 9 MM.
Wird nicht als Ersatzteil geliefert, sondern nur mit Gerät 106876
# 008
MPN: 114438
SCHLÜSSEL FÜR ZÜNDKERZE
aus £582,30
aus £582,30
Dieses Teil ersetzt die Teilenummer 106880
# 009
MPN: 100520
KASTENSCHLÜSSEL
Wird nicht als Ersatzteil geliefert, sondern nur mit Gerät 106876
Dieses Teil ersetzt die Teilenummer 84114
# 010
MPN: 101522
GLÜHBIRNE 12V-21W
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 20083200
# 010
MPN: 101523
GLÜHBIRNE, 12V - 5/21W
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 20177903
# 010
MPN: 101524
GLÜHBIRNE, 12V - 5W
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 20083002
# 010
MPN: 101525
BIRNE
aus £2,25
aus £2,25
Dieses Teil ersetzt die Teilenummer 101528
# 010
MPN: 10858090
SICHERUNG 8 AMP KERAMIK
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95403001
# 010
MPN: 109879
GLÜHBIRNE, 12V - 55/60 W
Für F verwenden Sie Nr. 109555
aus £10,68
aus £10,68
Dieses Teil ersetzt die Teilenummer 60121704
# 010
MPN: 11048990
SICHERUNG 16 AMP KERAMIK
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95403002
# 010
MPN: 11051590
5 AMP. SICHERUNG
aus £0,47
aus £0,47
# 010
MPN: 118545
BOX, ENTHÄLT:
aus £29,45
aus £29,45
# 011
MPN: 118346
KOMPLETTES JACK-KIT
# 011
MPN: 124401
WERKZEUGSATZ MON 4V CAB USA 84
aus £1.495,00
aus £1.495,00
# 011
MPN: 124762
TASCHE, SCHWARZES LEDERIMITAT, MIT ERSTE-HILFE-WERKZEUGEN:
Für Sankyo-Kompressor
aus £1.795,00
aus £1.795,00
# 011
MPN: 124763
TASCHE, SCHWARZES KUNSTLEDER, MIT ERSTE-HILFE-WERKZEUGEN:
Einzelgürtel
aus £1.495,00
aus £1.495,00

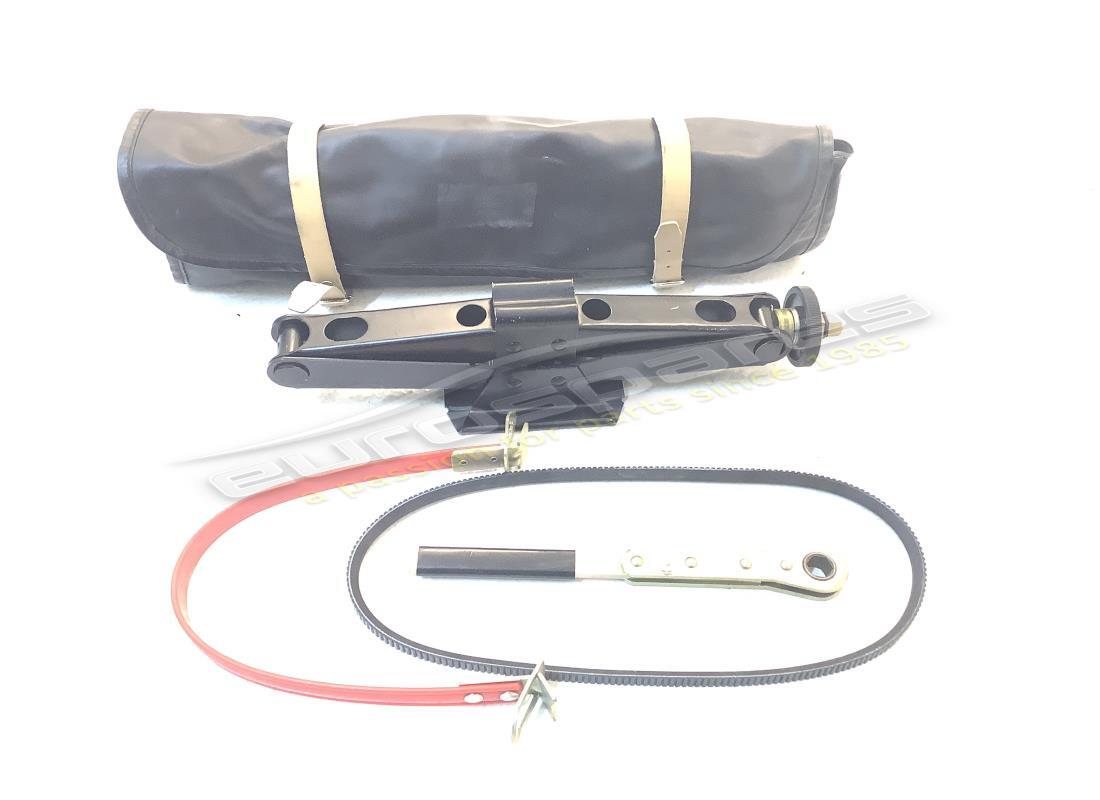

# 011
MPN: 138884
KOMPLETTES WERKZEUGSATZ
Werkzeug-, Wagenheber- und Riemenset
aus £2.496,72
aus £2.496,72
# 012
MPN: 171489
JACK-TYP 232 F
aus £212,57
aus £212,57
# 013
MPN: 106531
Steckschlüssel für Wagenheber
aus £36,69
aus £36,69
# 014
MPN: 106532
RATSCHENSCHLÜSSEL, VERZINKT
aus £206,03
aus £206,03

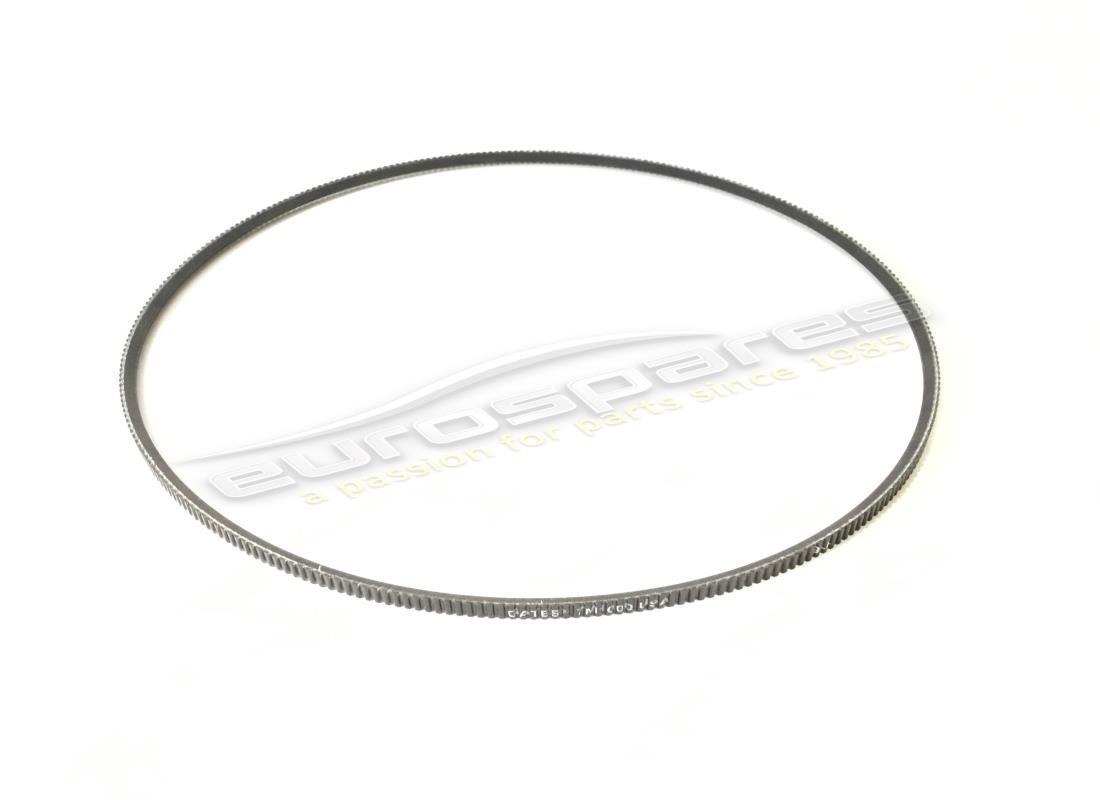

# 015
MPN: 105046

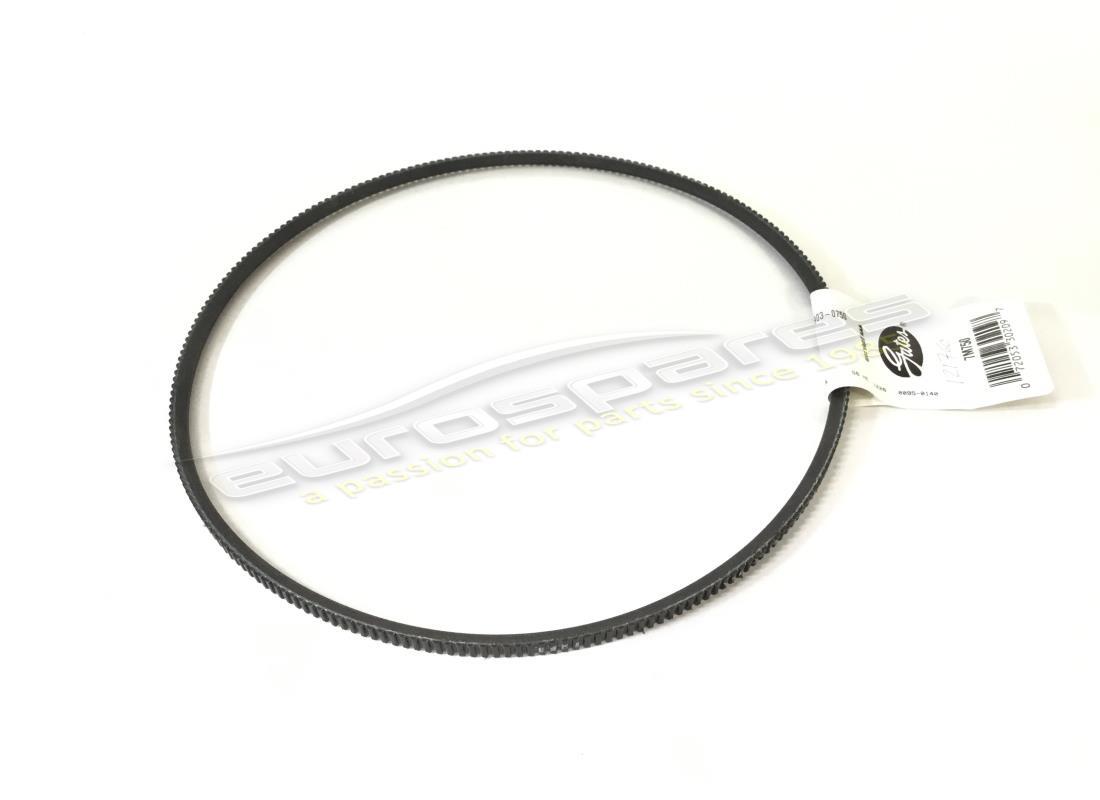

KOMPRESSORRIEMEN
Für Kompressor ASPERA
aus £92,44
aus £92,44
Dieses Teil ersetzt die Teilenummer 105046/A, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 124108
KOMPRESSORRIEMEN
Für Kompressor Sankyo
aus £68,61
aus £68,61

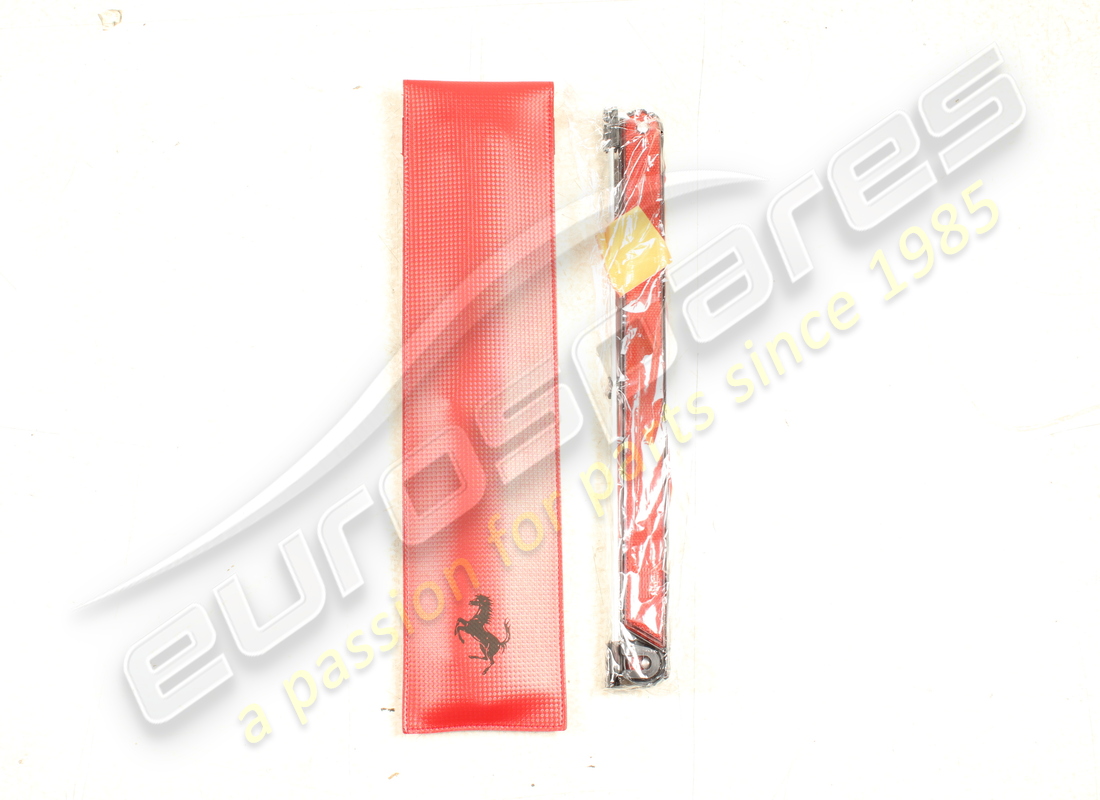

# 016
MPN: 106879
WARNGERÄT
Ersetzung
Ersetzung
# 017
MPN: 107971
WASSERPUMPE UND LICHTMASCHINENRIEMEN
Montage mit Einzelriemen
aus £62,23
aus £62,23
# 018
MPN: 70000903
SCHLÜSSEL FÜR RÄDER
aus £174,17
aus £174,17
Dieses Teil ersetzt die Teilenummer 106877
# 019
MPN: 116832
HAKEN FÜR BATTERIE
aus £290,34
aus £290,34
Dieses Teil ersetzt die Teilenummer 105694
# 020
MPN: 40179202
NOTLICHT
aus £309,75
aus £309,75
# 021
MPN: 100604

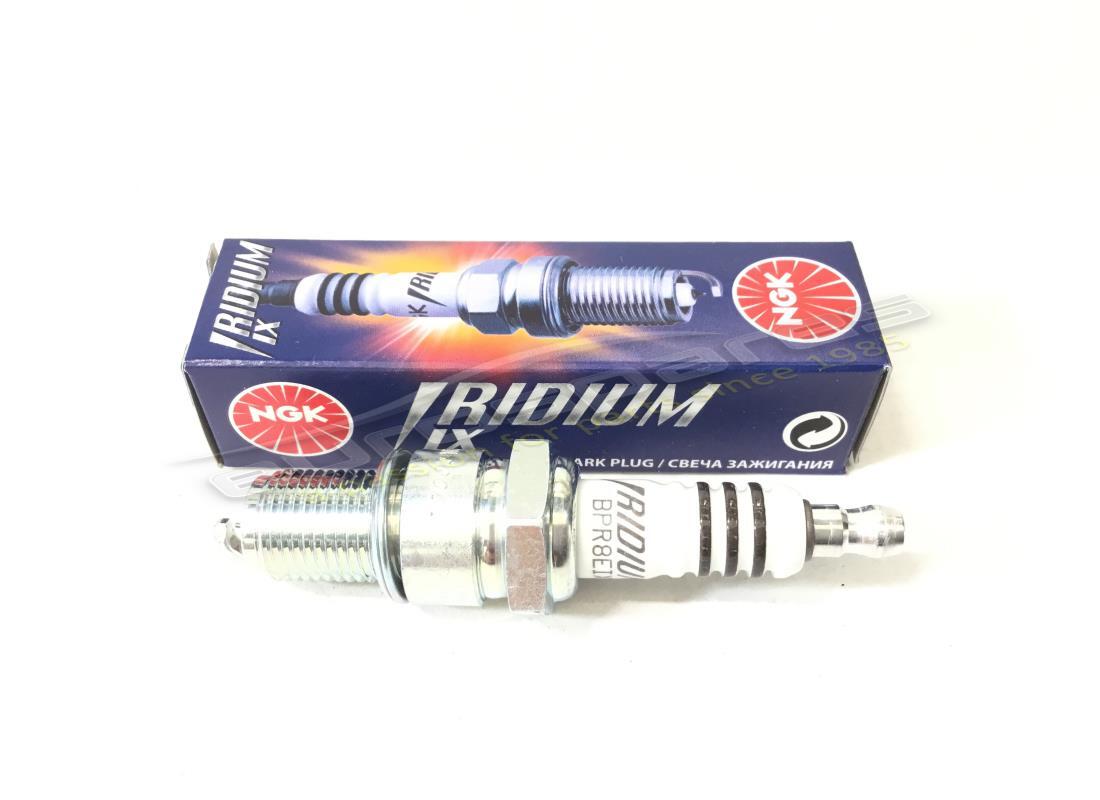

ZÜNDKERZEN
aus £3,63
aus £3,63
# 021
MPN: 119492/A
ZÜNDKERZE
aus £3,63
aus £3,63
# 022
MPN: 60964100
NOTGRIFF FÜR SONNENDACH
aus £61,64
aus £61,64
# 023
MPN: 50031100
NOTGRIFF FÜR FENSTERHEBER (IM HANDSCHUHFACH)
Ersetzung
Ersetzung

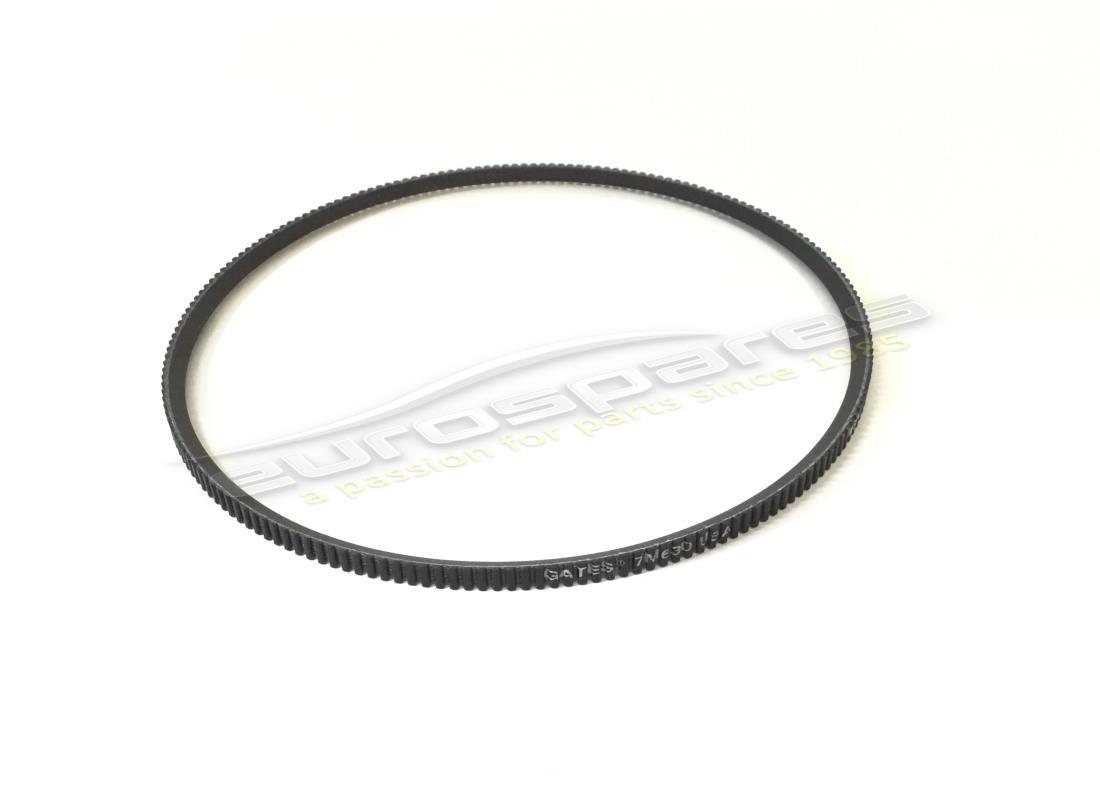

# 024
MPN: 121760
LICHTMASCHINENRIEMEN
Für Kompressor ASPERA
aus £38,69
aus £38,69
# 024
MPN: 130493
ALTERNATR-GÜRTEL
Für Sankyo-Kompressor
aus £23,69
aus £23,69
Dieses Teil ersetzt die Teilenummer 123709
# 025
MPN: 121655
WASSERPUMPENRIEMEN
Zusammenbau mit 2 einzelnen Riemen
aus £77,10
aus £77,10
