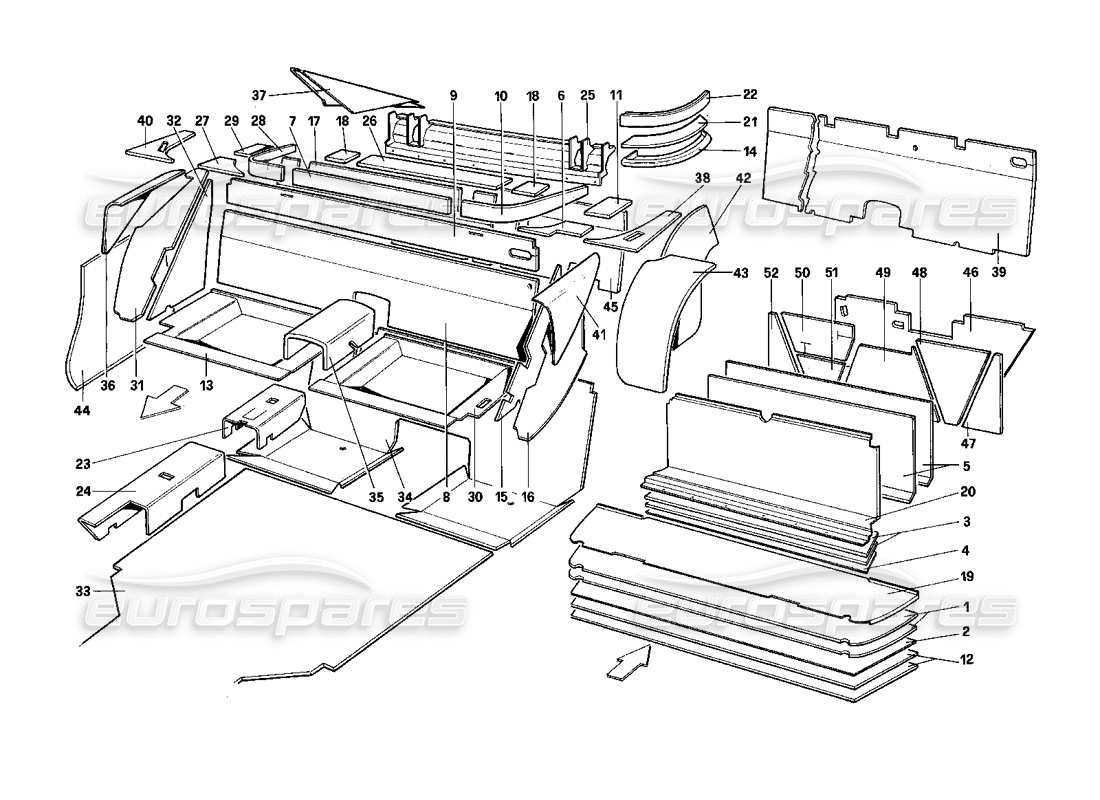

105 - Isolierung des Gepäck- und Fahrgastraums
Ferrari Mondial 3.0 QV (1984) Luggage and Passenger Compartment Insulation Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 60985100
Isolierung
aus £95,81
aus £95,81
# 002
MPN: 61055600
SCHILDPANEL
aus £272,05
aus £272,05
# 003
MPN: 61055700
Isolierung
aus £18,67
aus £18,67
# 004
MPN: 61055800
SCHILDPANEL
aus £124,67
aus £124,67
# 005
MPN: 60705700
Isolierung
aus £77,48
aus £77,48
# 006
MPN: 60704100
ISOLIERUNG – BIS 1982
aus £12,23
aus £12,23
# 007
MPN: 60704200
ISOLIERUNG – BIS 1982
aus £11,22
aus £11,22
# 007
MPN: 61151400
ISOLIERUNG – VON 1983
aus £11,45
aus £11,45
# 008
MPN: 60704300
ISOLIERUNG – BIS 1982
aus £78,72
aus £78,72
# 009
MPN: 60704400
ISOLIERUNG – ZUM RAHMEN 189
aus £32,00
aus £32,00
# 009
MPN: 61160000
ISOLIERUNG – VON RAHMEN 190 BIS 1982
aus £7,69
aus £7,69
# 010
MPN: 60768500
ISOLIERUNG ZU 1982
aus £6,60
aus £6,60
# 010
MPN: 61028900
ISOLIERUNG VON 1983
aus £7,08
aus £7,08
# 011
MPN: 60767600
ISOLIERUNG – BIS 1982
aus £4,14
aus £4,14
# 012
MPN: 61045100
Isolierung
Ersetzung
Ersetzung
# 013
MPN: 60704900
ISOLIERUNG – BIS 1982
aus £178,64
aus £178,64
# 013
MPN: 61028400
ISOLIERUNG – VON 1983
# 014
MPN: 60994500
BEHÄLTER FÜR RH-ISOLIERUNG
aus £121,84
aus £121,84
# 014
MPN: 60994600
BEHÄLTER FÜR LH-ISOLIERUNG
aus £121,84
aus £121,84
# 015
MPN: 60704600
ISOLIERUNG – BIS 1982
aus £15,17
aus £15,17
# 015
MPN: 61028100
ISOLIERUNG – VON 1983
aus £27,20
aus £27,20
# 016
MPN: 60704800
ISOLIERUNG – BIS 1982
aus £18,62
aus £18,62
# 016
MPN: 61028300
ISOLIERUNG – VON 1983
aus £27,20
aus £27,20
# 017
MPN: 60717200
Isolierung
# 018
MPN: 60994700
Isolierung
aus £3,30
aus £3,30
# 019
MPN: 60985000
FLACHES BETT FÜR DEN STAMMBODEN
aus £463,45
aus £463,45
# 020
MPN: 61653500
SCHILDPANEL VERTIKAL
aus £712,89
aus £712,89
# 021
MPN: 60995000
Isolierung
aus £8,75
aus £8,75
# 022
MPN: 60994900
Isolierung
aus £14,01
aus £14,01
# 023
MPN: 61077700
HINTERE ISOLIERUNG FÜR TUNNEL (LHD)
aus £49,24
aus £49,24
# 023
MPN: 61127900
HINTERE ISOLIERUNG FÜR TUNNEL (RHD)
aus £46,89
aus £46,89
# 024
MPN: 61077600
FRONT-ISOLIERUNG FÜR TUNNEL (LHD)
aus £101,92
aus £101,92
# 024
MPN: 61127800
FRONT-ISOLIERUNG FÜR TUNNEL (RHD)
aus £97,06
aus £97,06
# 025
MPN: 60994400
BEHÄLTER ZUR ISOLIERUNG
aus £251,10
aus £251,10
# 026
MPN: 60994800
Isolierung
aus £7,60
aus £7,60
# 027
MPN: 60704000
ISOLIERUNG – BIS 1982
aus £13,02
aus £13,02
# 028
MPN: 60768400
ISOLIERUNG – BIS 1982
aus £6,93
aus £6,93
# 028
MPN: 61028800
ISOLIERUNG – VON 1983
aus £7,44
aus £7,44
# 029
MPN: 60767700
ISOLIERUNG – BIS 1982
aus £4,14
aus £4,14
# 030
MPN: 60705500
ISOLIERUNG – BIS 1982
# 030
MPN: 61028500
ISOLIERUNG – VON 1983
# 031
MPN: 60704700
ISOLIERUNG – BIS 1982
aus £23,41
aus £23,41
# 031
MPN: 61028200
ISOLIERUNG – VON 1983
aus £25,90
aus £25,90
# 032
MPN: 60704500
ISOLIERUNG – BIS 1982
aus £18,04
aus £18,04
# 032
MPN: 61028000
ISOLIERUNG – VON 1983
aus £27,20
aus £27,20
# 033
MPN: 61095500
Isolierung
Nur Tropic
# 034
MPN: 61095200
Isolierung
Nur Tropic
# 035
MPN: 61095100
Isolierung
Nur Tropic
# 036
MPN: 61094500
Isolierung
Nur Tropic
# 037
MPN: 61094900
ISOLIERUNG RH
Nur Tropic
# 037
MPN: 61095000
ISOLIERUNG LINKS
Nur Tropic
# 038
MPN: 61151300
ISOLIERUNG – VON 1983
aus £14,01
aus £14,01
# 039
MPN: 61027800
ISOLIERUNG – VON 1983
aus £117,28
aus £117,28
# 040
MPN: 61151200
ISOLIERUNG – VON 1983
aus £14,01
aus £14,01
# 041
MPN: 61094600
Isolierung
Nur Tropic
# 042
MPN: 61264400
Linke Isolierung
Nur CH
# 042
MPN: 61264500
RH-ISOLIERUNG
Nur CH
# 043
MPN: 61264200
Linke Isolierung
Nur CH
# 043
MPN: 61264300
RH-ISOLIERUNG
Nur CH
# 044
MPN: 61264600
RH-ISOLIERUNG
Nur CH
# 044
MPN: 61464700
Linke Isolierung
Nur CH
# 045
MPN: 61264900
ISOLIERUNG DES MOTORS – SITZABTEIL
# 046
MPN: 61265200
ISOLIERTER KOFFERRAUM – MOTOR
Nur CH
# 047
MPN: 61265000
ISOLIERTER KOFFERRAUM – MOTOR
Nur CH
aus £32,46
aus £32,46
# 048
MPN: 61265400
ISOLIERTER KOFFERRAUM – MOTOR
Nur CH
aus £24,18
aus £24,18
# 049
MPN: 61264800
ISOLIERTER KOFFERRAUM – MOTOR
Nur CH
aus £31,69
aus £31,69
# 050
MPN: 61265500
ISOLIERTER KOFFERRAUM – MOTOR
Nur CH
aus £4,72
aus £4,72
# 051
MPN: 61265300
ISOLIERTER KOFFERRAUM – MOTOR
Nur CH
aus £4,24
aus £4,24
# 052
MPN: 61265100
ISOLIERTER KOFFERRAUM – MOTOR
Nur CH
aus £7,38
aus £7,38
