107 - Deckel des Vorderfachs

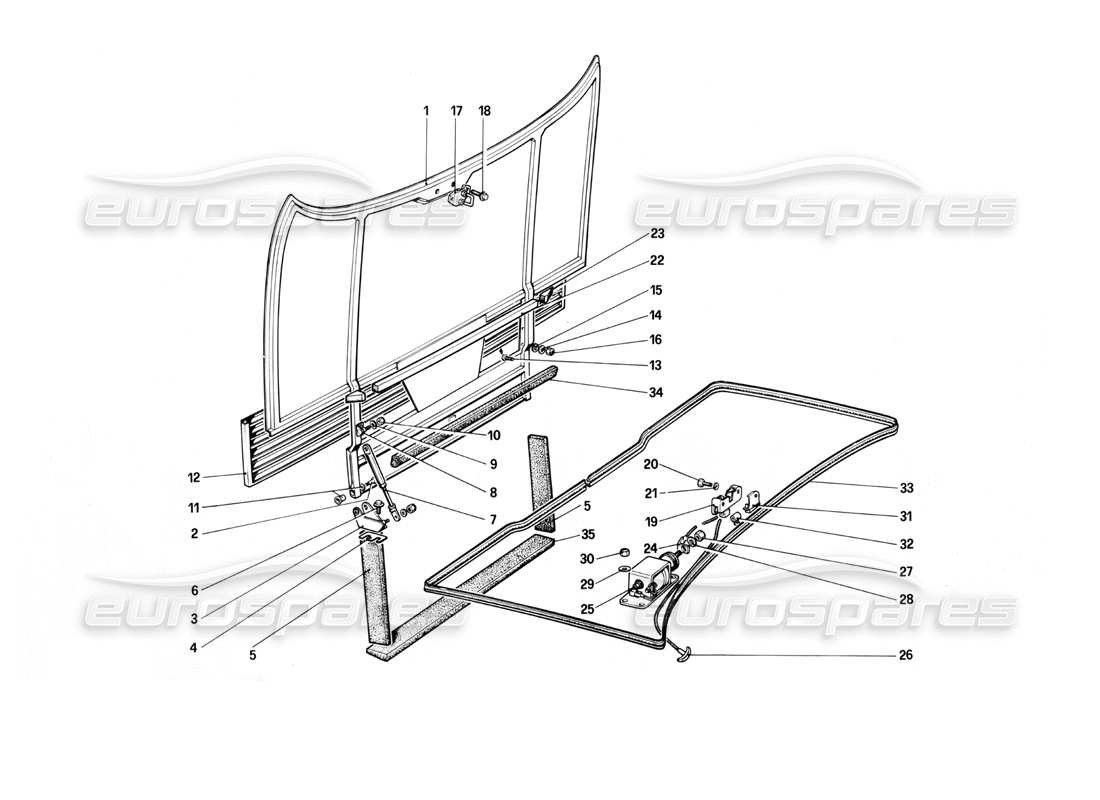

Ferrari Mondial 3.0 QV (1984) Front Compartment Lid Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 60952800
VORDERE MOTORHAUBE
aus £1.365,00
aus £1.365,00
Dieses Teil ersetzt die Teilenummer 60544000 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 60919100
PIN FÜR SCHARNIER
aus £14,71
aus £14,71
# 003
MPN: 60559000
RECHTES SCHARNIER
aus £26,68
aus £26,68
# 003
MPN: 60918700
LINKES SCHARNIER
aus £23,50
aus £23,50
# 004
MPN: 60644700
UNTERSCHEIBE FÜR SCHARNIER
aus £3,35
aus £3,35
# 005
MPN: 60773500
KÜHLERSEITIGE DICHTUNG
aus £41,68
aus £41,68
Dieses Teil ersetzt die Teilenummer 60250701
# 006
MPN: 13838071
SCHRAUBE, SECHSECKIG - KOPF
aus £0,47
aus £0,47
# 007
MPN: 60559500
VORDERE ABDECKUNG/MOTORABDECKUNGSSTRÜTTE
aus £77,88
aus £77,88
# 008
MPN: 60558800
Halterung
aus £22,01
aus £22,01
# 009
MPN: 12639701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12639704
# 010
MPN: 12574211
SELBSTVERRIEGELUNGSMUTTER
aus £0,71
aus £0,71
# 011
MPN: 60919400
BUSCH
aus £5,44
aus £5,44
# 012
MPN: 60559600
GRILL
aus £168,00
aus £168,00
# 013
MPN: 20297602
BEFESTIGUNGSSCHRAUBE FÜR GRILL
Nur für Fahrzeuge mit dunkler Farbe
aus £5,77
aus £5,77
# 013
MPN: 61349600
BEFESTIGUNGSSCHRAUBE FÜR GRILL
Nur für helle Fahrzeuge
aus £0,77
aus £0,77
# 014
MPN: 12638108
Scheibe FÜR GRILL
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 61276300
# 015
MPN: 12604178
Scheibe für Grill
Ersetzung
Ersetzung
# 016
MPN: 14054048
BEFESTIGUNGSMUTTER FÜR GRILL
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 14054042
# 017
MPN: 60536900
FANGEN
aus £14,38
aus £14,38
# 018
MPN: 13836301
SCHRAUBEN
aus £0,47
aus £0,47
# 019
MPN: 60277407
SCHLOSS FÜR VORDERE MOTORHAUBE
aus £460,36
aus £460,36
Dieses Teil ersetzt die Teilenummer 60023405 - und 17 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 20297503
SCHRAUBEN
aus £0,70
aus £0,70
# 021
MPN: 10519501
Scheibe
aus £0,47
aus £0,47
# 022
MPN: 60641400
HINTERE DICHTUNG FÜR GRILL
aus £7,00
aus £7,00
# 023
MPN: 60703000
GUMMISTÜCK
aus £0,60
aus £0,60
# 024
MPN: 60559700
KABEL
aus £6,93
aus £6,93
# 025
MPN: 60536500
ELEKTRISCHER MOTORHAUBENÖFFNER
Ersetzung
Ersetzung
# 026
MPN: 60706200
NOTFALLKABEL, ÖFFNENDE MOTORHAUBE
aus £4,72
aus £4,72
# 027
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 028
MPN: 11195471
Scheibe
Ersetzung
Ersetzung
# 029
MPN: 10519301
Scheibe
aus £13,83
aus £13,83
Dieses Teil ersetzt die Teilenummer 10517377 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 169180
SELBSTVERRIEGELUNGSMUTTER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12574121
# 031
MPN: 61164400
WARNLICHTSTEUERUNG
Motorhaube geöffnet
aus £51,10
aus £51,10
Dieses Teil ersetzt die Teilenummer 60528700
# 032
MPN: 60276607
KABELKLEMME
aus £12,74
aus £12,74
Dieses Teil ersetzt die Teilenummer 60276707 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 60949300
Motorhaubendichtung
aus £312,80
aus £312,80
# 034
MPN: 60773300
OBERE KÜHLERDICHTUNG
Ersetzung
Ersetzung
# 035
MPN: 60773400
UNTERE KÜHLERDICHTUNG
aus £192,41
aus £192,41
Dieses Teil ersetzt die Teilenummer 40231805 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
