123 - Elektrisches System

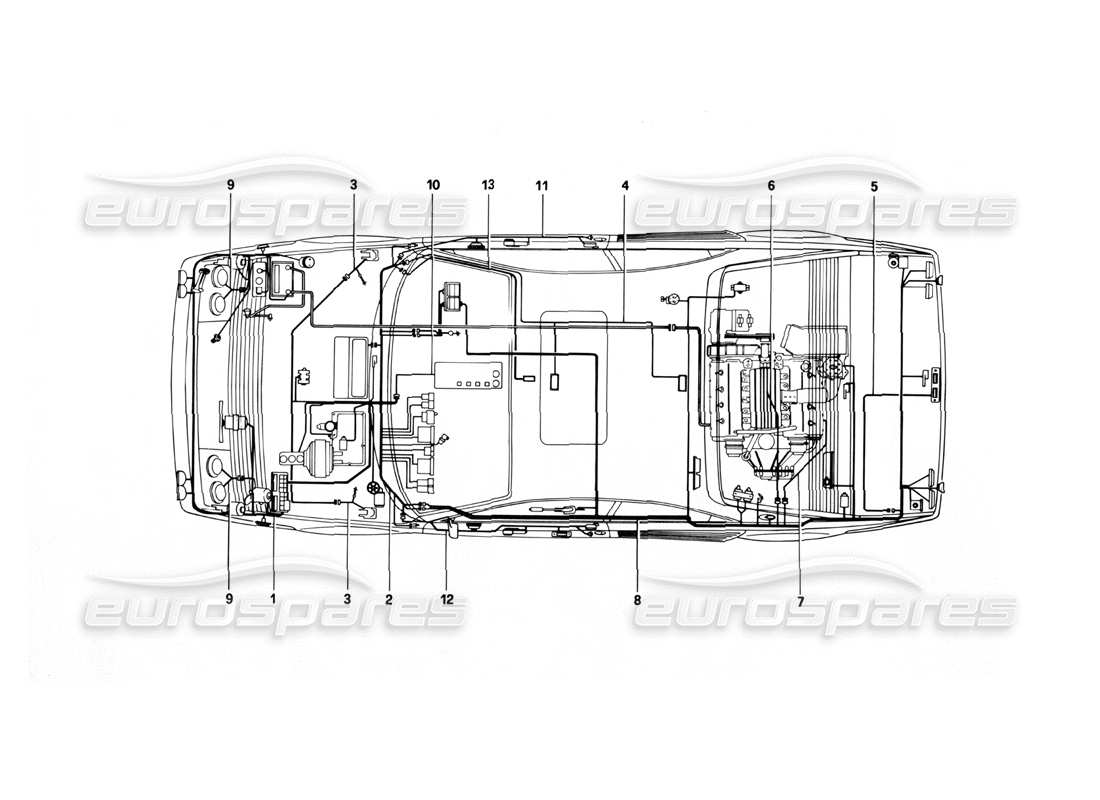

Ferrari Mondial 3.0 QV (1984) Electrical System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 119422
VORDERE KABEL
aus £313,04
aus £313,04
# 002
MPN: 119423
ZENTRALE KABEL (LHD - 4V.)
aus £393,75
aus £393,75
# 002
MPN: 120116
ZENTRALE KABEL (RHD - 4V.)
aus £765,17
aus £765,17
# 002
MPN: 123058
ZENTRALE KABEL (LHD - KABINE)
aus £1.168,91
aus £1.168,91
# 002
MPN: 123267
ZENTRALE KABEL (RHD - KABINE.)
aus £884,92
aus £884,92
# 003
MPN: 116372
KABEL FÜR VORDERRADBREMSE
aus £9,95
aus £9,95
# 004
MPN: 116368
KABEL FÜR DACHLEUCHTEN UND HECKFENSTER (4V.)
aus £28,55
aus £28,55
# 004
MPN: 118218
KABEL FÜR DACHLEUCHTEN UND HECKFENSTER (TA)
aus £35,70
aus £35,70
# 004
MPN: 121511
KABEL FÜR DACHLEUCHTE (CAB.)
aus £38,54
aus £38,54
# 005
MPN: 116412
KABEL FÜR KENNZEICHENBELEUCHTUNG
aus £13,34
aus £13,34
# 006
MPN: 119605
OBERE KABEL, MOTOR (4V.)
Mit elektromagnetischem Sensor Nr. 115019
aus £252,57
aus £252,57
# 006
MPN: 120393
OBERE KABEL, MOTOR (4V.)
Mit elektromagnetischem Sensor Nr. 119052
aus £256,85
aus £256,85
# 006
MPN: 121366
OBERE KABEL, MOTOR (4V.)
Ab Motornr. 517
aus £141,11
aus £141,11
# 006
MPN: 123060
OBERE KABEL, MOTOR (KABINE)
aus £72,44
aus £72,44
# 007
MPN: 116988
UNTERE KABEL, MOTOR (4V.)
Ersetzung
Ersetzung
# 007
MPN: 123061
UNTERE KABEL MOTOR (KABINE)
aus £121,70
aus £121,70
# 008
MPN: 119424
KABEL FÜR MOTOR – KOFFERRAUM (4V.)
aus £395,40
aus £395,40
# 008
MPN: 123059
KABEL FÜR MOTOR - KOFFERRAUM (KABINE)
aus £400,20
aus £400,20
# 009
MPN: 117538
KABEL FÜR VORDERSCHEINWERFER
aus £12,84
aus £12,84
# 010
MPN: 119440
KABEL FÜR KLIMAANLAGE
aus £14,49
aus £14,49
# 011
MPN: 119427
KABEL FÜR RECHTE TÜR – 4V. Linkslenker
Bis Fahrgestellnr. 46779
aus £67,83
aus £67,83
# 011
MPN: 120117
KABEL FÜR RECHTE TÜR - 4V. Rechtslenker
Bis Fahrgestellnr. 46779
aus £84,64
aus £84,64
# 011
MPN: 121874
KABEL FÜR RECHTE TÜR - LHD
Ab Fahrgestellnr. 46785
aus £99,13
aus £99,13
Dieses Teil ersetzt die Teilenummer 122207
# 011
MPN: 122209
KABEL FÜR RECHTE TÜR - RHD
Ab Fahrgestellnr. 46781
aus £75,75
aus £75,75
# 012
MPN: 119426
KABEL FÜR LINKE TÜR - 4V. - Linkslenker
Bis Fahrgestellnr. 46779
aus £113,12
aus £113,12
# 012
MPN: 120118
KABEL FÜR LINKE TÜR - 4V. Rechtslenker
Bis Fahrgestellnr. 46779
aus £48,25
aus £48,25
# 012
MPN: 121873
KABEL FÜR LINKE TÜR - LHD
Ab Fahrgestellnr. 46785
aus £99,46
aus £99,46
Dieses Teil ersetzt die Teilenummer 122208
# 012
MPN: 122210
KABEL FÜR LINKE TÜR - RHD
aus £40,15
aus £40,15
