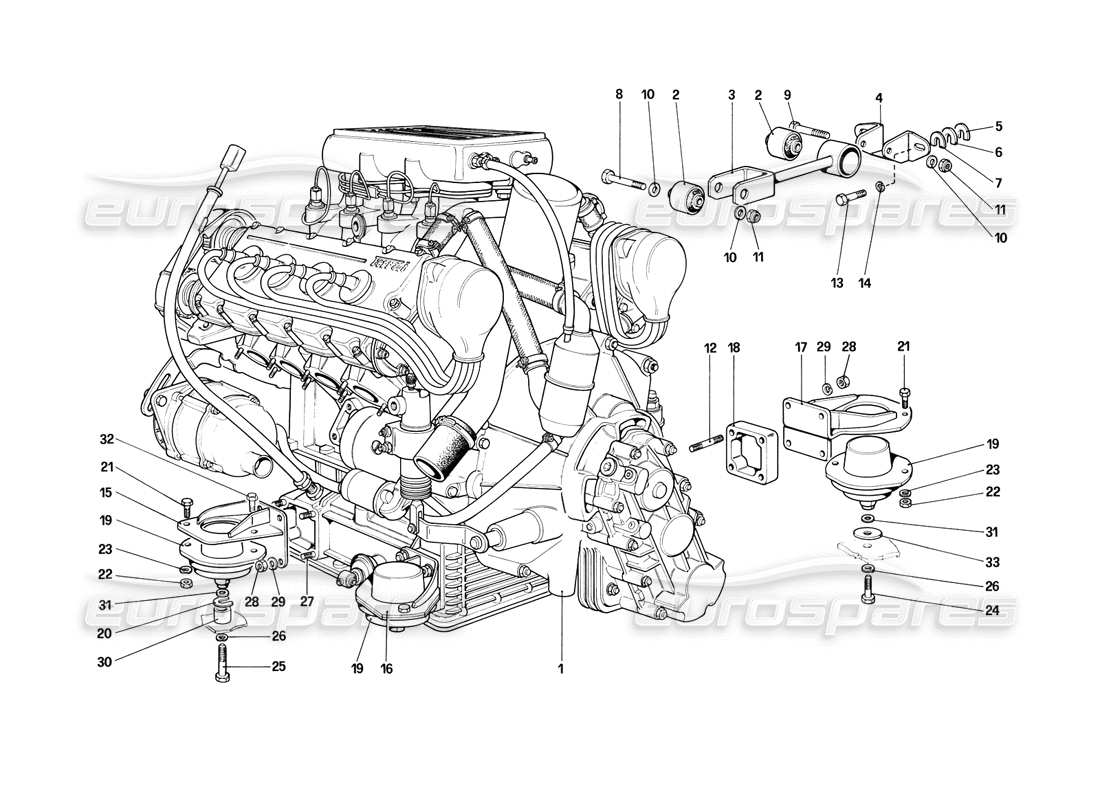

001 - Motor – Getriebe und Stützen
Ferrari Mondial 3.2 QV (1987) Engine - Gearbox and Supports Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
-
ANTRIEBSEINHEIT MIT GETRIEBE UND DIFFERENZIAL
Ersatzbaugruppen finden Sie in Tabelle A
# 002
MPN: 106418
BUSCH
aus £68,76
aus £68,76
# 003
MPN: 111888
REAKTIONSSPURSTANGE
aus £53,87
aus £53,87
# 004
MPN: 106469
SPURSTANGENUNTERSTÜTZUNG
aus £6,85
aus £6,85
# 005
MPN: 106470
UNTERLEGSCHEIBE 1 MM
aus £7,53
aus £7,53
# 006
MPN: 106471
UNTERLEGSCHEIBE 2 MM.
aus £7,85
aus £7,85
# 007
MPN: 106472
SHIM
aus £10,16
aus £10,16
Dieses Teil ersetzt die Teilenummer 32309
# 008
MPN: 15541321
BOLZEN
aus £20,07
aus £20,07
Dieses Teil ersetzt die Teilenummer 15541311
# 009
MPN: 15541321
BOLZEN
aus £20,07
aus £20,07
Dieses Teil ersetzt die Teilenummer 15541311
# 010
MPN: 13550521
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 107027
# 011
MPN: 16105111
NUSS
aus £0,47
aus £0,47
# 012
MPN: 13450021
ZUCHT
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13450020, die wir auf Lager haben
# 013
MPN: 13830521
BOLZEN
Ersetzung
Ersetzung
# 014
MPN: 12638621
Scheibe
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 12638620 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 107528
HINTEN RECHTE STÜTZE
aus £40,77
aus £40,77
# 015
MPN: 107529
STÜTZE VORNE RECHTS
aus £32,53
aus £32,53
# 016
MPN: 115712
UNTERSTÜTZUNG VORNE LINKS
aus £41,18
aus £41,18
# 017
MPN: 115713
HALTERUNG HINTEN LINKS
aus £41,18
aus £41,18
# 018
MPN: 107530
ABSTANDSHALTER FÜR HINTERE STÜTZEN
aus £107,68
aus £107,68
# 019
MPN: 139640
MOTORHALTERUNG
aus £128,60
aus £128,60
Dieses Teil ersetzt die Teilenummer 106034 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 106029
UNTERLEGSCHEIBE (MÖGLICHE MONTAGE)
aus £5,35
aus £5,35
# 021
MPN: 16043421
BOLZEN
aus £2,75
aus £2,75
Dieses Teil ersetzt die Teilenummer 95524
# 022
MPN: 16100824
NUSS
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 106527
SCHRAUBEN
aus £5,37
aus £5,37
# 025
MPN: 105799
SCHRAUBE FÜR FRONTBELÄGE
aus £85,25
aus £85,25
# 026
MPN: 106854
Scheibe
Ersetzung
Ersetzung
# 027
MPN: 13449321
VORDERBOLZEN
Ersetzung
Ersetzung
# 028
MPN: 12164711
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12164712
# 029
MPN: 127497
Scheibe
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 10516871 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 120978
ABSTANDSHALTER FÜR FRONTPLATTEN
Für die USA Nr. 120977
aus £14,92
aus £14,92
# 031
MPN: 12646901
SHIM
Ersetzung
Ersetzung
# 032
MPN: 16044021
BOLZEN
aus £1,71
aus £1,71
Dieses Teil ersetzt die Teilenummer 119631, die wir auf Lager haben
# 033
MPN: 111794
ABSTANDSHALTER
Nur für uns
aus £37,25
aus £37,25
