Eurospares Alle ansehen
-part-diagram-004.webp)

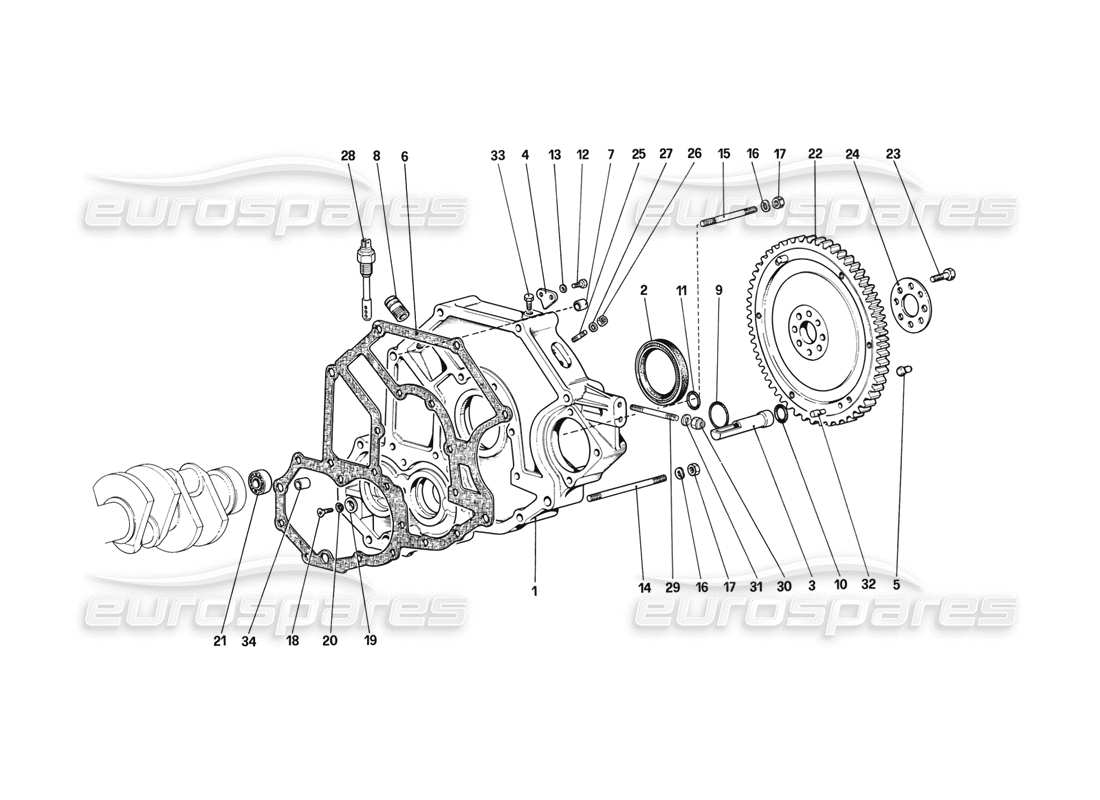

004 - Distanzstück für Schwungrad und Kupplungsgehäuse
Ferrari Mondial 3.2 QV (1987) Flywheel and Clutch HoUSing Spacer Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 127452
ZWISCHENKÖRPER
Mit Baugruppen-Nr. 130526
Ersetzung
Ersetzung
# 001
MPN: 130526
(B) ZWISCHENKÖRPER KOMPLETT
aus £1.134,36
aus £1.134,36
Dieses Teil ersetzt die Teilenummer 127452
# 001
MPN: 133816
ZWISCHENKÖRPER
Mit Baugruppen-Nr. 134497
Ersetzung
Ersetzung
# 001
MPN: 134497
(A) ZWISCHENKÖRPER VOLLSTÄNDIG
aus £733,01
aus £733,01
Dieses Teil ersetzt die Teilenummer 133816 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 200323
Hintere Hauptöldichtung
aus £24,95
aus £24,95
Dieses Teil ersetzt die Teilenummer 163989 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 104035
ÖLÜBERTRAGUNGSROHR
aus £33,04
aus £33,04
# 004
MPN: 114603
PLATTE
aus £6,22
aus £6,22
Dieses Teil ersetzt die Teilenummer 104034 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 101535
DÜBEL
aus £22,69
aus £22,69
Dieses Teil ersetzt die Teilenummer 94892 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 147677
Dichtung
aus £51,79
aus £51,79
Dieses Teil ersetzt die Teilenummer 104202
# 007
MPN: 102692
DÜBEL
aus £4,94
aus £4,94
# 008
MPN: 102705
UNION
aus £79,26
aus £79,26
# 009
MPN: 114947
SIEGELRING
aus £2,27
aus £2,27
# 010
MPN: 103775
SIEGELRING
aus £1,72
aus £1,72
# 011
MPN: 104214
SIEGELRING
aus £2,35
aus £2,35
# 012
MPN: 10977621
SCHRAUBEN
aus £1,14
aus £1,14
# 013
MPN: 106849
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 11195473
# 014
MPN: 104217
LANGER STUD
aus £15,39
aus £15,39
# 015
MPN: 13952421
KURZER STUD
aus £0,90
aus £0,90
# 016
MPN: 11194071
Scheibe
Ersetzung
Ersetzung
# 017
MPN: 16100824
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 111213
SCHRAUBEN
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 108040
# 019
MPN: 108039
Scheibe
aus £2,99
aus £2,99
# 020
MPN: 108041
Scheibe
aus £0,49
aus £0,49
# 021
MPN: 103877
PILOTLAGER
aus £16,00
aus £16,00
Dieses Teil ersetzt die Teilenummer 24940440
# 022
MPN: 124751

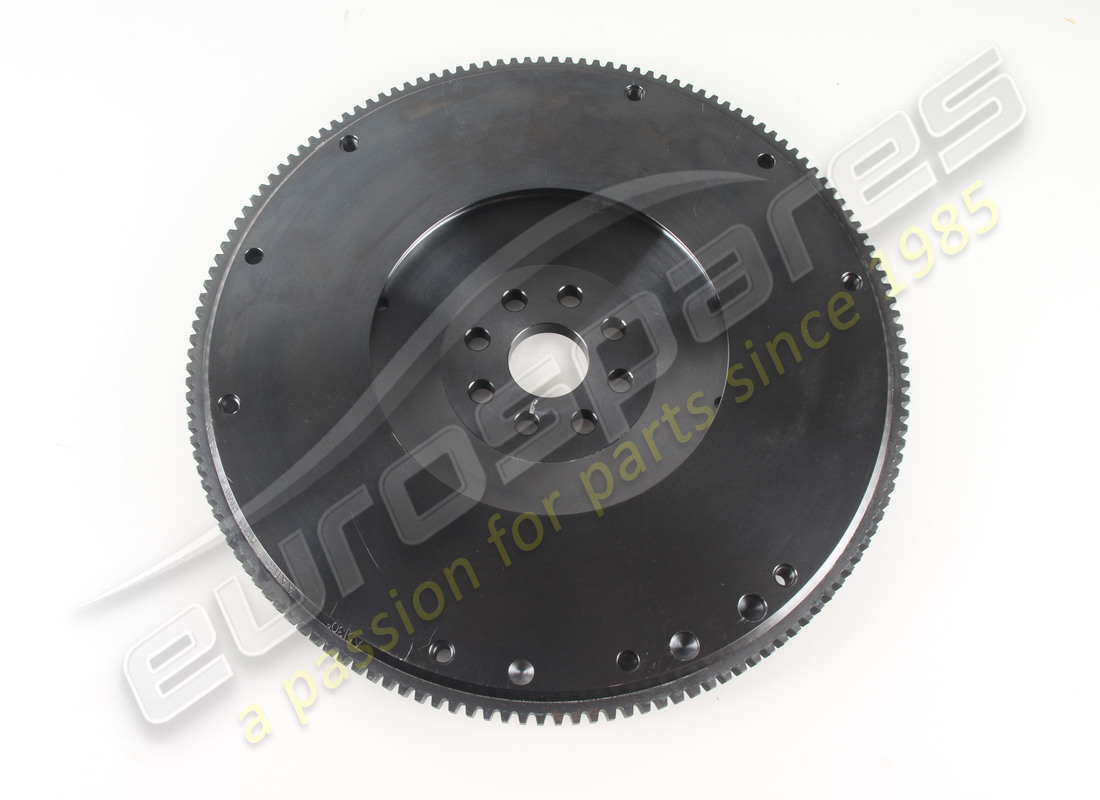

MOTORSCHWUNGRAD
Nicht für USA und CH
aus £1.321,65
aus £1.321,65
# 022
MPN: 127506
MOTORSCHWUNGRAD
Für USA und C8
aus £1.053,66
aus £1.053,66
# 022
MPN: 129648
MOTORSCHWUNGRAD
Für C6 und C7
# 023
MPN: 201755
BOLZEN
aus £1,16
aus £1,16
Dieses Teil ersetzt die Teilenummer 103875
# 024
MPN: 103876
Scheibe
aus £4,34
aus £4,34
Dieses Teil ersetzt die Teilenummer 12833
# 025
MPN: 13539024
SENSOR ZUR STIFTBEFESTIGUNG
aus £0,82
aus £0,82
Dieses Teil ersetzt die Teilenummer 13539021
# 026
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 027
MPN: 106849
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 11195473
# 028
MPN: 116053
(B) SENSOR FÜR GETRIEBEÖLSTAND
aus £42,36
aus £42,36
# 029
MPN: 13544324
ZUCHT
aus £9,07
aus £9,07
Dieses Teil ersetzt die Teilenummer 13544321
# 030
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 031
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 032
MPN: 114769
DÜBEL
aus £14,36
aus £14,36
# 033
MPN: 13825821
SCHRAUBEN
Ersetzung
Ersetzung
# 034
MPN: 102692
Dübel – ab Wagen-Nr. 71799
aus £4,94
aus £4,94
