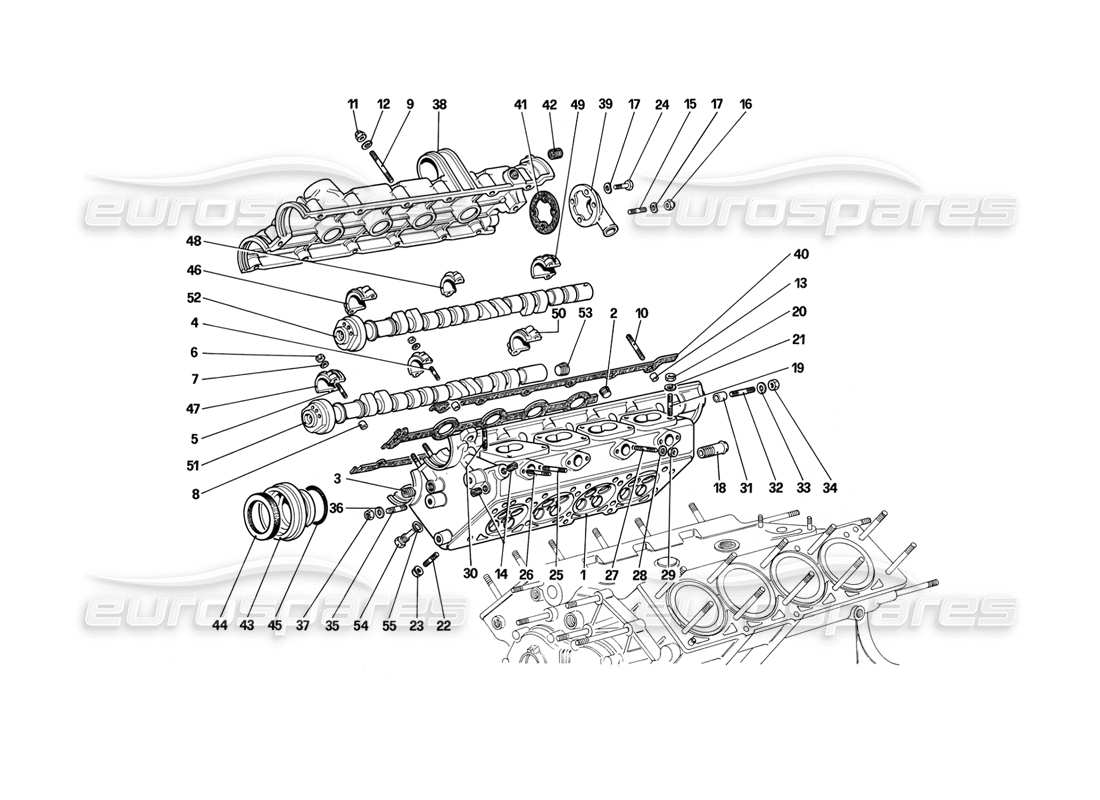

005 - Zylinderkopf (rechts)
Ferrari Mondial 3.2 QV (1987) Cylinder Head (Right) Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 127488
RECHTER ZYLINDERKOPF, KOMPLETT
(Für USA und CH)
aus £2.222,69
aus £2.222,69
# 001
MPN: 131877
RECHTER ZYLINDERKOPF, KOMPLETT
(Mot für US und. CH)
aus £3.832,50
aus £3.832,50
# 001
MPN: 131887
Rechter Zylinderkopf
(Mit komplettem Zylinderkopf Nr. 131877)
aus £2.116,84
aus £2.116,84
Dieses Teil ersetzt die Teilenummer 126194, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 131887
Rechter Zylinderkopf
(Für USA und CH)
aus £2.116,84
aus £2.116,84
Dieses Teil ersetzt die Teilenummer 126194, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 127635
Stecker
aus £1,52
aus £1,52
Dieses Teil ersetzt die Teilenummer 183447
# 003
MPN: 13526070
HELI-SPULE
aus £1,98
aus £1,98
Dieses Teil ersetzt die Teilenummer 104657
# 004
MPN: 102735
BOLZEN FÜR ZWISCHENKAPPEN
aus £11,07
aus £11,07
Dieses Teil ersetzt die Teilenummer 4146561
# 005
MPN: 102754
BOLZEN FÜR AUSSENKAPPEN
aus £5,00
aus £5,00
# 006
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210
# 007
MPN: 11197773
Scheibe
Ersetzung
Ersetzung
# 008
MPN: 102725
DÜBEL
aus £0,58
aus £0,58
# 009
MPN: 13541621
ZUCHT
Ersetzung
Ersetzung
# 010
MPN: 13541721
ZUCHT
Ersetzung
Ersetzung
# 011
MPN: 100044
SELBSTVERRIEGELUNGSMUTTER
aus £0,26
aus £0,26
Dieses Teil ersetzt die Teilenummer 151230 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 11197774
Scheibe
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 102725
DÜBEL
aus £0,66
aus £0,66
# 014
MPN: 14326150
Stecker
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 12326150
# 015
MPN: 11500521
ZUCHT
Ersetzung
Ersetzung
# 016
MPN: 12575411
NUSS
Ersetzung
Ersetzung
# 017
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 106227
NIPPEL FÜR HEIZUNG
aus £3,33
aus £3,33
# 019
MPN: 13543324
ZUCHT
aus £0,84
aus £0,84
Dieses Teil ersetzt die Teilenummer 13543321
# 020
MPN: 16100824
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 11198074
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 12354524
STIFT, DER DEN AUSPUFFKRÜMMER BEFESTIGT
aus £15,48
aus £15,48
Dieses Teil ersetzt die Teilenummer 12354521
# 023
MPN: 114748
NUSS
aus £7,97
aus £7,97
# 024
MPN: 10902221
SCHRAUBEN
aus £0,52
aus £0,52
# 025
MPN: 13541621
KURZER STUD
Ersetzung
Ersetzung
# 026
MPN: 13541721
LANGER STUD
Ersetzung
Ersetzung
# 027
MPN: 13541821
STIFT FÜR WASSERVERTEILER (ZYLINDER NR. 3)
Ersetzung
Ersetzung
# 028
MPN: 11197773
Scheibe
Ersetzung
Ersetzung
# 029
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210
# 030
MPN: 13543521
STIFT ZUR BEFESTIGUNG DES SAUGVERTEILERS (VORDERTEIL)
Ersetzung
Ersetzung
# 031
MPN: 102725
DÜBEL
aus £0,66
aus £0,66
# 032
MPN: 11500521
STIFT ZUR BEFESTIGUNG DES KALOTTENSTÜTZES
Ersetzung
Ersetzung
# 033
MPN: 11197773
Scheibe
Ersetzung
Ersetzung
# 034
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210
# 035
MPN: 13543324
ZUCHT
aus £0,84
aus £0,84
Dieses Teil ersetzt die Teilenummer 13543321
# 036
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 037
MPN: 16104411
NUSS
aus £0,47
aus £0,47
# 038
MPN: 111564
KOPFABDECKUNG, KOMPLETT
Mit komplettem Zylinder
# 038
MPN: 117220
RECHTE KOPFABDECKUNG
Mit kompletter Abdeckung
# 039
MPN: 10-38-08
ENDABDECKUNG MIT BLOW-BY-EINLASS
aus £143,06
aus £143,06
# 040
MPN: 132916
Dichtung
Für C8
Ersetzung
Ersetzung
# 040
MPN: 150078
RECHTE DICHTUNG
Alternative Verwendung – FCCG001 Nockenabdeckungsset
aus £28,96
aus £28,96
Dieses Teil ersetzt die Teilenummer 117263 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 151342
Dichtung
Nicht für C8
aus £2,14
aus £2,14
Dieses Teil ersetzt die Teilenummer 103809 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 151342
Dichtung
Für C8
aus £2,14
aus £2,14
Dieses Teil ersetzt die Teilenummer 103809 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 13525470
HELI - SPULE
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 107333
# 043
MPN: 144973
VORDERSEITE
aus £370,72
aus £370,72
Dieses Teil ersetzt die Teilenummer 117257 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 044
MPN: 163987
SIEGELRING
aus £9,95
aus £9,95
Dieses Teil ersetzt die Teilenummer 136526
# 045
MPN: 117275
SIEGELRING
aus £2,93
aus £2,93
# 046
MPN: 117039
VORDERE KAPPE EINLASSSEITE
Mit komplettem Zylinderkopf
# 047
MPN: 117040
VORDERE KAPPE AUSPUFFSEITE
Mit komplettem Zylinderkopf
# 048
MPN: 126811
ZWISCHENKAP
Mit komplettem Zylinderkopf
# 049
MPN: 126813
HINTERE KAPPE EINLASSSEITE
Mit komplettem Zylinderkopf
# 050
MPN: 126812
HINTERE KAPPE AUSPUFFSEITE
Mit komplettem Zylinderkopf
# 051
MPN: 126556
RECHTE AUSPUFFNOCKENWELLE, KOMPLETT
aus £670,07
aus £670,07
Dieses Teil ersetzt die Teilenummer 126555, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 126186
RECHTE EINLASSNOCKENWELLE KOMPLETT
aus £1.740,44
aus £1.740,44
# 053
MPN: 10269750
Stecker
aus £0,82
aus £0,82
Dieses Teil ersetzt die Teilenummer 95184
# 054
MPN: 127545
Stecker
Nicht für USA und CH
aus £23,07
aus £23,07
# 055
MPN: 10257060
Dichtung
Nicht für USA und CH
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10253060 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
-part-diagram-006.webp "FERRARI MONDIAL 3.2 QV (1987) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI MONDIAL 3.2 QV (1987) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI MONDIAL 3.2 QV (1987) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI MONDIAL 3.2 QV (1987) LUFTEINSPRITZUNG (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI MONDIAL 3.2 QV (1987) LUFTEINSPRITZUNG (FÜR CH-VERSION) TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI MONDIAL 3.2 QV (1987) ANTIEVAPORATIVES EMISSIONSKONTROLLSYSTEM (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFPUMPE UND LEITUNGEN (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFPUMPE UND LEITUNGEN (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFVERTEILERLEITUNGEN (NICHT FÜR US- UND CH87-VERSION) TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFVERTEILERLEITUNGEN (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFVERTEILERLEITUNGEN (FÜR VERSION CH87) TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI MONDIAL 3.2 QV (1987) LUFTEINLASS UND VERTEILER TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI MONDIAL 3.2 QV (1987) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI MONDIAL 3.2 QV (1987) ABGASSYSTEM (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI MONDIAL 3.2 QV (1987) ABGASSYSTEM (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI MONDIAL 3.2 QV (1987) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI MONDIAL 3.2 QV (1987) SCHMIERSYSTEM TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI MONDIAL 3.2 QV (1987) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI MONDIAL 3.2 QV (1987) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI MONDIAL 3.2 QV (1987) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI MONDIAL 3.2 QV (1987) KUPPLUNGSFREIGABEKONTROLLE (FÜR FAHRZEUGE OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI MONDIAL 3.2 QV (1987) KUPPLUNGSFREIGABEKONTROLLE (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI MONDIAL 3.2 QV (1987) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI MONDIAL 3.2 QV (1987) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLWANNE TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI MONDIAL 3.2 QV (1987) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI MONDIAL 3.2 QV (1987) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI MONDIAL 3.2 QV (1987) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI MONDIAL 3.2 QV (1987) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI MONDIAL 3.2 QV (1987) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI MONDIAL 3.2 QV (1987) BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUG OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI MONDIAL 3.2 QV (1987) BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI MONDIAL 3.2 QV (1987) HYDRAULIKSYSTEM FÜR RUTSCHFESTIGKEIT TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI MONDIAL 3.2 QV (1987) BREMSSYSTEM (FÜR FAHRZEUG OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI MONDIAL 3.2 QV (1987) ANTI-RUTSCH-SYSTEM TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI MONDIAL 3.2 QV (1987) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI MONDIAL 3.2 QV (1987) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI MONDIAL 3.2 QV (1987) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI MONDIAL 3.2 QV (1987) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI MONDIAL 3.2 QV (1987) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI MONDIAL 3.2 QV (1987) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI MONDIAL 3.2 QV (1987) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI MONDIAL 3.2 QV (1987) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI MONDIAL 3.2 QV (1987) RÄDER TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI MONDIAL 3.2 QV (1987) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI MONDIAL 3.2 QV (1987) STROMERZEUGUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI MONDIAL 3.2 QV (1987) KLIMAKOMPRESSOR UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-052.webp "FERRARI MONDIAL 3.2 QV (1987) WERKZEUG - KIT TEILEDIAGRAMM")
-part-diagram-053.webp "FERRARI MONDIAL 3.2 QV (1987) PEDALBRETT – KUPPLUNGSSTEUERUNG (FÜR FAHRZEUG OHNE ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RH-D-VERSION), TEILEDIAGRAMM")
-part-diagram-054.webp "FERRARI MONDIAL 3.2 QV (1987) PEDALBRETT – KUPPLUNGSSTEUERUNG (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RH-D-VERSION), TEILEDIAGRAMM")
-part-diagram-055.webp "FERRARI MONDIAL 3.2 QV (1987) DROSSELKLAPPENSTEUERUNG UND BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUGE OHNE ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RH-D-VERSION), TEILEDIAGRAMM")
-part-diagram-056.webp "FERRARI MONDIAL 3.2 QV (1987) DROSSELKLAPPENSTEUERUNG UND BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM – VARIANTEN FÜR DIE RH-D-VERSION), TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE - INNENELEMENTE OHNE RUTSCHSCHUTZ TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE - INNENELEMENTE MIT RUTSCHSCHUTZ TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE – INNENELEMENTE – 3.2 MONDIAL COUPE TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE – INNENELEMENTE – CABRIOLET TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI MONDIAL 3.2 QV (1987) GEPÄCK- UND PASSAGIERRAUM, ISOLIERUNG – 3.2 MONDIAL COUPE – USA – SA – AUS – CH87 – CH88 AUSGESCHLOSSEN TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI MONDIAL 3.2 QV (1987) GEPÄCK- UND FAHRGASTRAUM, ISOLIERUNG – 3.2 MONDIAL COUPE USA – SA – AUS – CH87 – CH88 TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI MONDIAL 3.2 QV (1987) AUSGENOMMEN SIND GEPÄCK- UND FAHRGASTRAUM, ISOLIERUNG – CABRIOLET-USA – SA TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI MONDIAL 3.2 QV (1987) GEPÄCK- UND FAHRGASTRAUM, ISOLIERUNG – CABRIOLET TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI MONDIAL 3.2 QV (1987) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI MONDIAL 3.2 QV (1987) MOTORRAUM UND TEPPICHBODEN TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI MONDIAL 3.2 QV (1987) GEPÄCKRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI MONDIAL 3.2 QV (1987) TÜREN – 3.2 MONDIAL COUPÉ TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI MONDIAL 3.2 QV (1987) TÜREN - CABRIOLET TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI MONDIAL 3.2 QV (1987) STOßSTANGEN, ZIERLEISTEN UND LICHTER TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI MONDIAL 3.2 QV (1987) GLÄSER TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI MONDIAL 3.2 QV (1987) SITZPLÄTZE – 3.2 MONDIAL COUPÉ TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI MONDIAL 3.2 QV (1987) SITZE - CABRIOLET TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI MONDIAL 3.2 QV (1987) DACH, TUNNEL UND SICHERHEITSGURTE – 3.2 MONDIAL COUPE TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI MONDIAL 3.2 QV (1987) DACH, TUNNEL UND SICHERHEITSGURTE – CABRIOLET TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI MONDIAL 3.2 QV (1987) INSTRUMENTENTAFEL TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI MONDIAL 3.2 QV (1987) INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEINWERFERHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEIBENWISCHER UND HUPEN TEILEDIAGRAMM")
-part-diagram-125.webp "FERRARI MONDIAL 3.2 QV (1987) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-126.webp "FERRARI MONDIAL 3.2 QV (1987) ELEKTRISCHE SCHALTTAFELN TEILEDIAGRAMM")
-part-diagram-127.webp "FERRARI MONDIAL 3.2 QV (1987) SEKUNDÄRE ELEKTROPLATINEN – CH88 AUSGESCHLOSSEN TEILEDIAGRAMM")
-part-diagram-128.webp "FERRARI MONDIAL 3.2 QV (1987) SEKUNDÄRE ELEKTRISCHE PLATINEN – FÜR CH88 TEILEDIAGRAMM")
-part-diagram-129.webp "FERRARI MONDIAL 3.2 QV (1987) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-130.webp "FERRARI MONDIAL 3.2 QV (1987) SONNENDACH – 3.2 MONDIAL COUPÉ TEILEDIAGRAMM")
-part-diagram-131.webp "FERRARI MONDIAL 3.2 QV (1987) OBEN - CABRIOLET TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI MONDIAL 3.2 QV (1987) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI MONDIAL 3.2 QV (1987) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI MONDIAL 3.2 QV (1987) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI MONDIAL 3.2 QV (1987) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
