017 - Lufteinlass und Verteiler

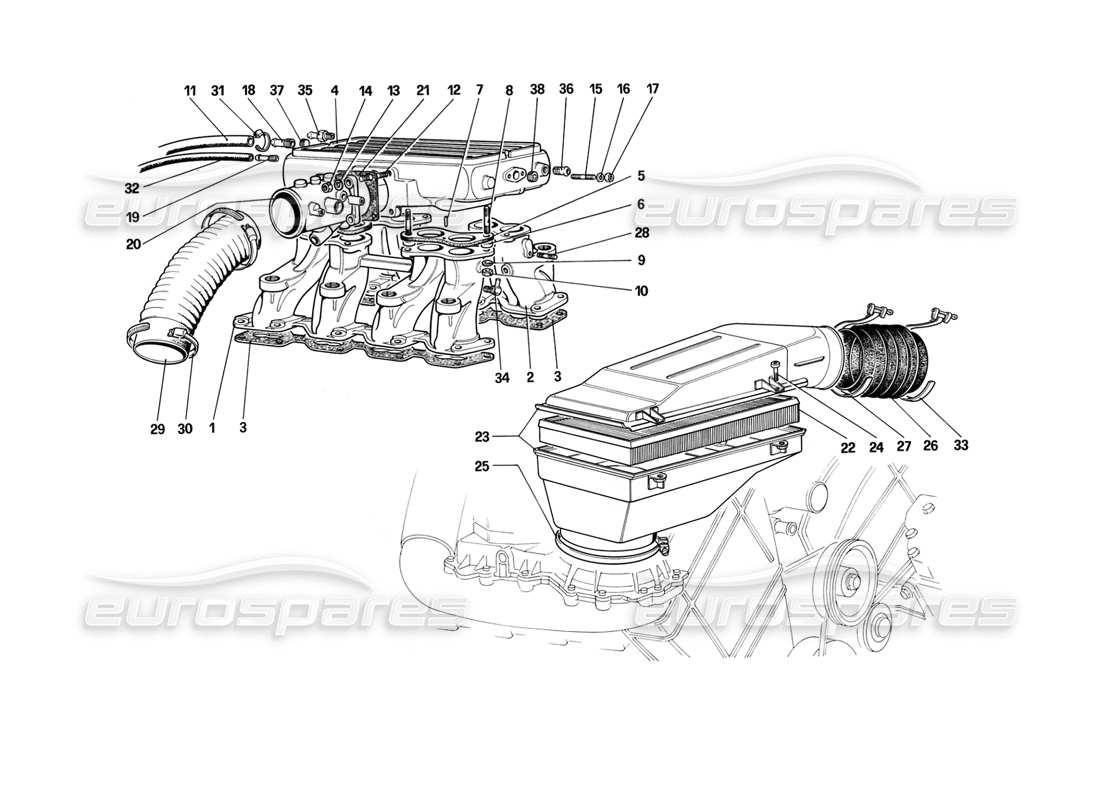

Ferrari Mondial 3.2 QV (1987) Air Intake and Manifolds Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 128034
Ansaugkrümmer, rechts, komplett
Für uns
aus £860,23
aus £860,23
# 001
MPN: 128199
Ansaugkrümmer, rechts, komplett
Nicht für USA und C8
aus £463,17
aus £463,17
# 001
MPN: 135032
Ansaugkrümmer, rechts, komplett
Für C8
aus £546,58
aus £546,58
# 002
MPN: 128035
Ansaugkrümmer, komplett links
Für uns
aus £744,98
aus £744,98
# 002
MPN: 128201
Ansaugkrümmer, komplett links
Nicht für USA und C8
aus £463,17
aus £463,17
# 002
MPN: 135033
Ansaugkrümmer, komplett links
Für CS
aus £819,08
aus £819,08
# 003
MPN: 135093
Dichtung
aus £3,89
aus £3,89
Dieses Teil ersetzt die Teilenummer 117262
# 004
MPN: 127097
(B) KÖRPER, LUFTVERSORGUNG ZU DEN VERTEILERN VOLLSTÄNDIG
Nicht für uns
aus £238,14
aus £238,14
Dieses Teil ersetzt die Teilenummer 128023 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 127544
(B) KÖRPER, LUFTVERSORGUNG ZU DEN VERTEILERN VOLLSTÄNDIG
Für uns
aus £314,08
aus £314,08
# 004
MPN: 128023
KÖRPER FÜR DIE LUFTLIEFERUNG AN VERTEILER -
Mit Baugruppen-Nr. 127097
Ersetzung
Ersetzung
# 004
MPN: 128023
KÖRPERLUFTLIEFERUNG AN VERTEILER
Mit Baugruppen-Nr. 133913
Ersetzung
Ersetzung
# 004
MPN: 128023
KÖRPERLUFTLIEFERUNG AN VERTEILER
Mit Baugruppen-Nr. 133914
Ersetzung
Ersetzung
# 004
MPN: 128203
KÖRPER FÜR DIE LUFTLIEFERUNG AN VERTEILER
Mit Baugruppen-Nr. 127544
Ersetzung
Ersetzung
# 004
MPN: 133913
(A) KÖRPER, LUFTVERSORGUNG ZU DEN VERTEILERN VOLLSTÄNDIG
Nicht für uns
aus £884,09
aus £884,09
# 004
MPN: 133914
(A) KÖRPERLUFTVERSORGUNG ZU DEN VERTEILERN VOLLSTÄNDIG
Für uns
aus £505,44
aus £505,44
# 004
MPN: 133915
(A) KÖRPERLUFTVERSORGUNG ZU DEN VERTEILERN VOLLSTÄNDIG
Für C8
aus £907,14
aus £907,14
# 004
MPN: 134873
KÖRPERLUFTLIEFERUNG AN VERTEILER
Mit Baugruppen-Nr. 133915
Ersetzung
Ersetzung
# 005
MPN: 114983
Dichtung
aus £19,74
aus £19,74
# 006
MPN: 114984
ABSTANDSHALTER
aus £12,32
aus £12,32
# 007
MPN: 10331111
ZENTRIERDÜBEL
aus £22,58
aus £22,58
# 008
MPN: 13543521
ZUCHT
Ersetzung
Ersetzung
# 009
MPN: 11198074
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 16100824
NUSS
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 107982
SERVOSCHLAUCH
aus £8,18
aus £8,18
Dieses Teil ersetzt die Teilenummer 107041 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 13541124
ZUCHT
aus £12,54
aus £12,54
Dieses Teil ersetzt die Teilenummer 13541121
# 013
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 015
MPN: 13540821
ZUCHT
Für CS
Ersetzung
Ersetzung
# 015
MPN: 13541621
ZUCHT
Nicht für C8
Ersetzung
Ersetzung
# 016
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 018
MPN: 103870
(B) NIPPEL FÜR ANSAUGSERVO – BREMSDRUCK
aus £40,05
aus £40,05
Dieses Teil ersetzt die Teilenummer 4082627
# 019
MPN: 113652
NIPPEL FÜR UNTERDRUCK AN DER ZENTRALEN ZÜNDSTATION
aus £2,90
aus £2,90
# 020
MPN: 127163
Drosselklappengehäuse
Kein Ersatzteil - Mit Baugruppen-Nr. 128956
Ersetzung
Ersetzung
# 020
MPN: 127899
Drosselklappengehäuse
Kein Ersatzteil - Mit Baugruppen-Nr. 128957
Ersetzung
Ersetzung

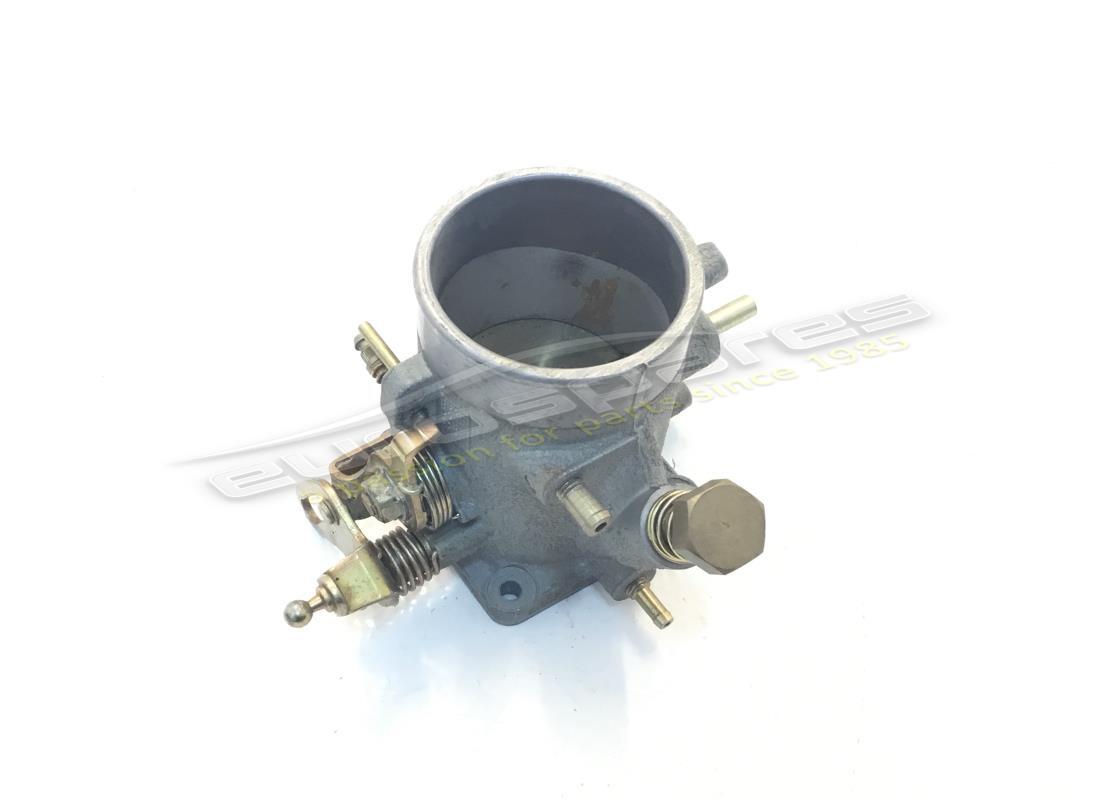

# 020
MPN: 128956
KOMPLETTES DROSSELKLAPPENGEHÄUSE
aus £539,10
aus £539,10
Dieses Teil ersetzt die Teilenummer 127161 - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 128957
KOMPLETTES DROSSELKLAPPENGEHÄUSE
Für uns
aus £700,89
aus £700,89
Dieses Teil ersetzt die Teilenummer 127899 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 134980
Drosselklappengehäuse
Kein Ersatzteil - Mit Baugruppen-Nr. 134985
Ersetzung
Ersetzung
# 020
MPN: 134985
KOMPLETTES DROSSELKLAPPENGEHÄUSE
Für CS
aus £725,20
aus £725,20
Dieses Teil ersetzt die Teilenummer 134980 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 135098
Dichtung
aus £5,16
aus £5,16
Dieses Teil ersetzt die Teilenummer 115038 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 118006
LUFTFILTER
aus £23,61
aus £23,61
# 023

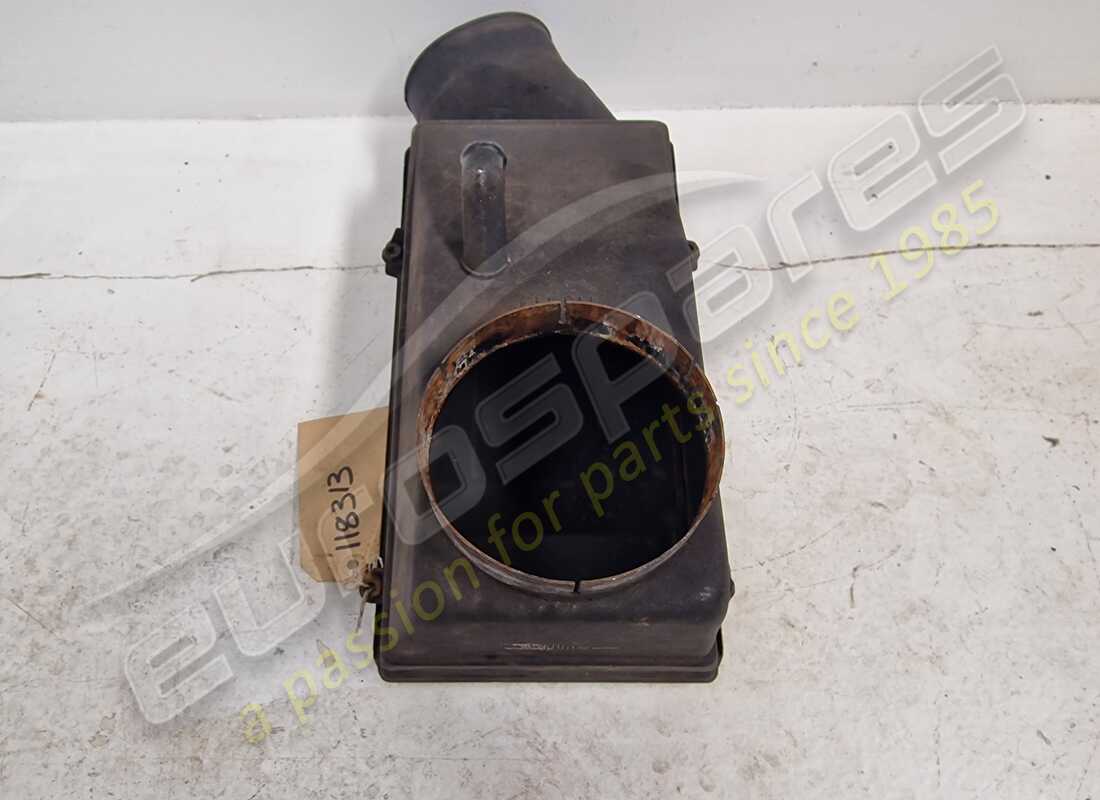

MPN: 118313
LUFTEINLASS
Nicht für die USA – C7 und C8
aus £413,94
aus £413,94
# 023
MPN: 121736
LUFTEINLASS
Für uns
aus £414,75
aus £414,75
# 023
MPN: 132875
LUFTEINLASS
Für C7 und C8
aus £723,58
aus £723,58
# 024
MPN: 14305426
SCHRAUBEN
Ersetzung
Ersetzung
# 025
MPN: 114996
KLEMME
aus £15,56
aus £15,56
# 026
MPN: 114019
ÄRMEL
aus £46,48
aus £46,48

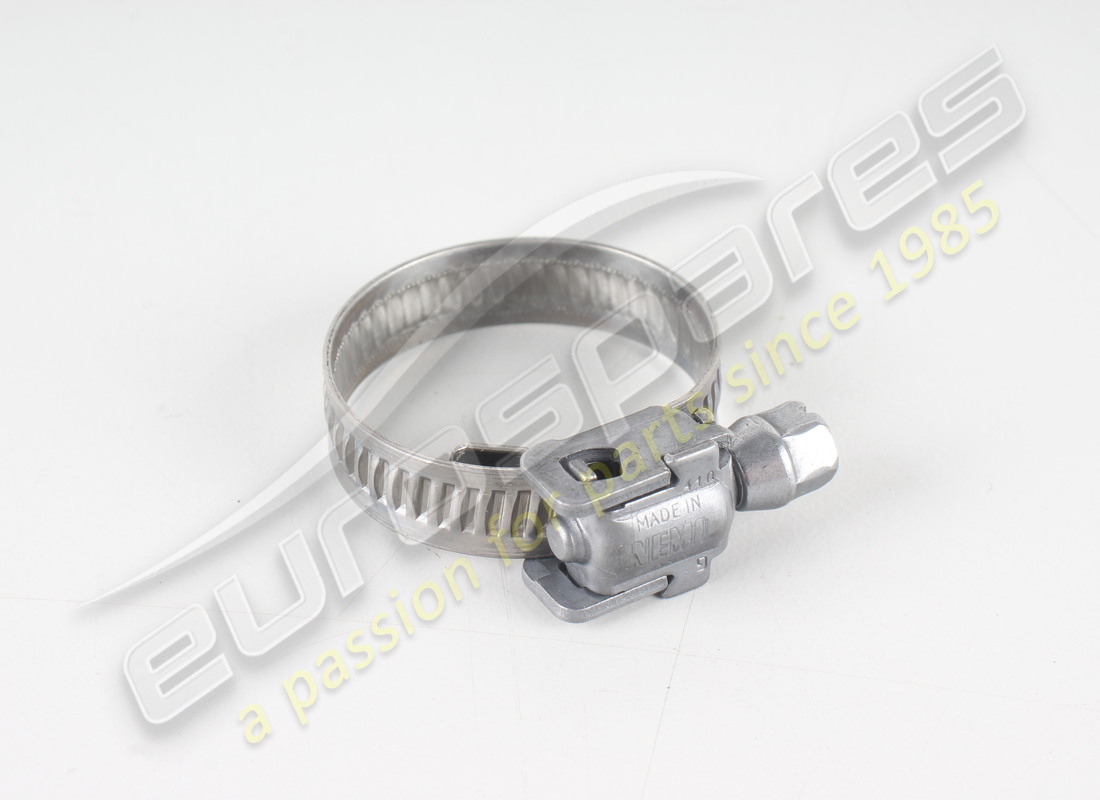

# 027
MPN: 10292390
JUBILÄUMSCLIP
aus £3,94
aus £3,94
# 028
MPN: 11500021
ZUCHT
aus £9,50
aus £9,50
# 029
MPN: 118310
ROHR VOM DROSSELKLAPPENKÖRPER UNTERSTÜTZEN
aus £288,77
aus £288,77
Dieses Teil ersetzt die Teilenummer 114850 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 12174990
KLEMME
Ersetzung
Ersetzung
# 031
MPN: 13000390
KLEMME
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 128305
VAKUUMSCHLAUCH AN DIGIPLEX
aus £37,64
aus £37,64
Dieses Teil ersetzt die Teilenummer 129969, die wir auf Lager haben
# 033
MPN: 10301890
KLEMME
Für C7 und C8 Q = 2
Ersetzung
Ersetzung
# 034
MPN: 128016
UNION
Für uns
aus £5,70
aus £5,70
# 035
MPN: 119465
NIPPEL FÜR AC
Nicht für uns
aus £10,74
aus £10,74
# 035
MPN: 119466
NIPPEL FÜR BLOW-BY UND AC
Nicht für uns
aus £16,48
aus £16,48
# 036
MPN: 128208
UNION
Nicht für USA und Südafrika
aus £8,14
aus £8,14
# 037
MPN: 10269550
(EIN STÖPSEL
aus £1,66
aus £1,66
# 038
MPN: 163528
(EIN STÖPSEL
Für C8
aus £2,44
aus £2,44
Dieses Teil ersetzt die Teilenummer 10268450 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
-part-diagram-018.webp "FERRARI MONDIAL 3.2 QV (1987) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI MONDIAL 3.2 QV (1987) ABGASSYSTEM (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI MONDIAL 3.2 QV (1987) ABGASSYSTEM (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI MONDIAL 3.2 QV (1987) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI MONDIAL 3.2 QV (1987) SCHMIERSYSTEM TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI MONDIAL 3.2 QV (1987) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI MONDIAL 3.2 QV (1987) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI MONDIAL 3.2 QV (1987) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI MONDIAL 3.2 QV (1987) KUPPLUNGSFREIGABEKONTROLLE (FÜR FAHRZEUGE OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI MONDIAL 3.2 QV (1987) KUPPLUNGSFREIGABEKONTROLLE (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI MONDIAL 3.2 QV (1987) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI MONDIAL 3.2 QV (1987) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLWANNE TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI MONDIAL 3.2 QV (1987) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI MONDIAL 3.2 QV (1987) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI MONDIAL 3.2 QV (1987) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI MONDIAL 3.2 QV (1987) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI MONDIAL 3.2 QV (1987) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI MONDIAL 3.2 QV (1987) BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUG OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI MONDIAL 3.2 QV (1987) BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI MONDIAL 3.2 QV (1987) HYDRAULIKSYSTEM FÜR RUTSCHFESTIGKEIT TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI MONDIAL 3.2 QV (1987) BREMSSYSTEM (FÜR FAHRZEUG OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI MONDIAL 3.2 QV (1987) ANTI-RUTSCH-SYSTEM TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI MONDIAL 3.2 QV (1987) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI MONDIAL 3.2 QV (1987) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI MONDIAL 3.2 QV (1987) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI MONDIAL 3.2 QV (1987) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI MONDIAL 3.2 QV (1987) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI MONDIAL 3.2 QV (1987) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI MONDIAL 3.2 QV (1987) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI MONDIAL 3.2 QV (1987) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI MONDIAL 3.2 QV (1987) RÄDER TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI MONDIAL 3.2 QV (1987) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI MONDIAL 3.2 QV (1987) STROMERZEUGUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI MONDIAL 3.2 QV (1987) KLIMAKOMPRESSOR UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-052.webp "FERRARI MONDIAL 3.2 QV (1987) WERKZEUG - KIT TEILEDIAGRAMM")
-part-diagram-053.webp "FERRARI MONDIAL 3.2 QV (1987) PEDALBRETT – KUPPLUNGSSTEUERUNG (FÜR FAHRZEUG OHNE ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RH-D-VERSION), TEILEDIAGRAMM")
-part-diagram-054.webp "FERRARI MONDIAL 3.2 QV (1987) PEDALBRETT – KUPPLUNGSSTEUERUNG (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RH-D-VERSION), TEILEDIAGRAMM")
-part-diagram-055.webp "FERRARI MONDIAL 3.2 QV (1987) DROSSELKLAPPENSTEUERUNG UND BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUGE OHNE ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RH-D-VERSION), TEILEDIAGRAMM")
-part-diagram-056.webp "FERRARI MONDIAL 3.2 QV (1987) DROSSELKLAPPENSTEUERUNG UND BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM – VARIANTEN FÜR DIE RH-D-VERSION), TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE - INNENELEMENTE OHNE RUTSCHSCHUTZ TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE - INNENELEMENTE MIT RUTSCHSCHUTZ TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE – INNENELEMENTE – 3.2 MONDIAL COUPE TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE – INNENELEMENTE – CABRIOLET TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI MONDIAL 3.2 QV (1987) GEPÄCK- UND PASSAGIERRAUM, ISOLIERUNG – 3.2 MONDIAL COUPE – USA – SA – AUS – CH87 – CH88 AUSGESCHLOSSEN TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI MONDIAL 3.2 QV (1987) GEPÄCK- UND FAHRGASTRAUM, ISOLIERUNG – 3.2 MONDIAL COUPE USA – SA – AUS – CH87 – CH88 TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI MONDIAL 3.2 QV (1987) AUSGENOMMEN SIND GEPÄCK- UND FAHRGASTRAUM, ISOLIERUNG – CABRIOLET-USA – SA TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI MONDIAL 3.2 QV (1987) GEPÄCK- UND FAHRGASTRAUM, ISOLIERUNG – CABRIOLET TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI MONDIAL 3.2 QV (1987) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI MONDIAL 3.2 QV (1987) MOTORRAUM UND TEPPICHBODEN TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI MONDIAL 3.2 QV (1987) GEPÄCKRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI MONDIAL 3.2 QV (1987) TÜREN – 3.2 MONDIAL COUPÉ TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI MONDIAL 3.2 QV (1987) TÜREN - CABRIOLET TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI MONDIAL 3.2 QV (1987) STOßSTANGEN, ZIERLEISTEN UND LICHTER TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI MONDIAL 3.2 QV (1987) GLÄSER TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI MONDIAL 3.2 QV (1987) SITZPLÄTZE – 3.2 MONDIAL COUPÉ TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI MONDIAL 3.2 QV (1987) SITZE - CABRIOLET TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI MONDIAL 3.2 QV (1987) DACH, TUNNEL UND SICHERHEITSGURTE – 3.2 MONDIAL COUPE TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI MONDIAL 3.2 QV (1987) DACH, TUNNEL UND SICHERHEITSGURTE – CABRIOLET TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI MONDIAL 3.2 QV (1987) INSTRUMENTENTAFEL TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI MONDIAL 3.2 QV (1987) INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEINWERFERHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEIBENWISCHER UND HUPEN TEILEDIAGRAMM")
-part-diagram-125.webp "FERRARI MONDIAL 3.2 QV (1987) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-126.webp "FERRARI MONDIAL 3.2 QV (1987) ELEKTRISCHE SCHALTTAFELN TEILEDIAGRAMM")
-part-diagram-127.webp "FERRARI MONDIAL 3.2 QV (1987) SEKUNDÄRE ELEKTROPLATINEN – CH88 AUSGESCHLOSSEN TEILEDIAGRAMM")
-part-diagram-128.webp "FERRARI MONDIAL 3.2 QV (1987) SEKUNDÄRE ELEKTRISCHE PLATINEN – FÜR CH88 TEILEDIAGRAMM")
-part-diagram-129.webp "FERRARI MONDIAL 3.2 QV (1987) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-130.webp "FERRARI MONDIAL 3.2 QV (1987) SONNENDACH – 3.2 MONDIAL COUPÉ TEILEDIAGRAMM")
-part-diagram-131.webp "FERRARI MONDIAL 3.2 QV (1987) OBEN - CABRIOLET TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI MONDIAL 3.2 QV (1987) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI MONDIAL 3.2 QV (1987) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI MONDIAL 3.2 QV (1987) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI MONDIAL 3.2 QV (1987) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI MONDIAL 3.2 QV (1987) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI MONDIAL 3.2 QV (1987) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI MONDIAL 3.2 QV (1987) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI MONDIAL 3.2 QV (1987) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI MONDIAL 3.2 QV (1987) LUFTEINSPRITZUNG (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI MONDIAL 3.2 QV (1987) LUFTEINSPRITZUNG (FÜR CH-VERSION) TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI MONDIAL 3.2 QV (1987) ANTIEVAPORATIVES EMISSIONSKONTROLLSYSTEM (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFPUMPE UND LEITUNGEN (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFPUMPE UND LEITUNGEN (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFVERTEILERLEITUNGEN (NICHT FÜR US- UND CH87-VERSION) TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFVERTEILERLEITUNGEN (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFVERTEILERLEITUNGEN (FÜR VERSION CH87) TEILEDIAGRAMM")
