022 - Schmiersystem

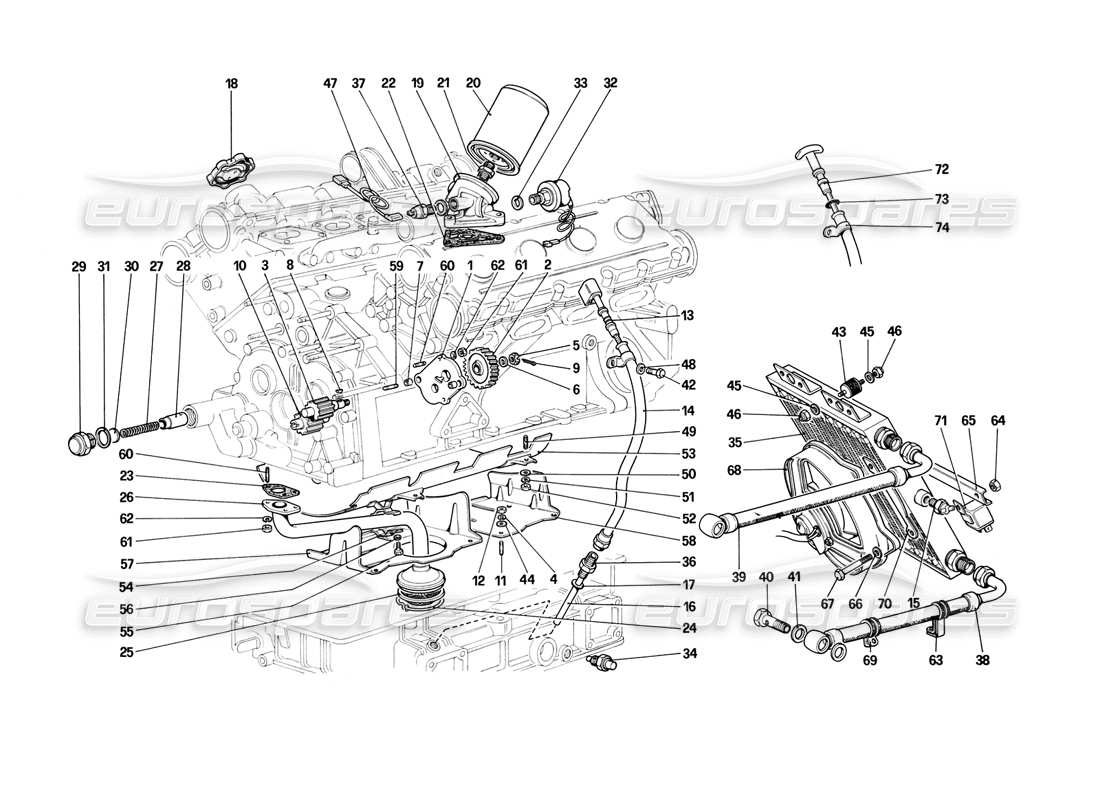

Ferrari Mondial 3.2 QV (1987) Lubrication System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 109300
ABDECKUNG FÜR ÖLPUMPE
aus £84,63
aus £84,63
# 002
MPN: 117659
PUMPENZAHNRAD
25 Zähne
aus £304,57
aus £304,57
# 003
MPN: 109956
GANG
aus £718,29
aus £718,29
Dieses Teil ersetzt die Teilenummer 109966, die wir auf Lager haben
# 004
MPN: 106849
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 11195473
# 005
MPN: 102900
NUSS
aus £8,65
aus £8,65
Dieses Teil ersetzt die Teilenummer 4146931
# 006
MPN: 11198570
Scheibe
aus £0,47
aus £0,47
# 007
MPN: 102725
DÜBEL
aus £0,67
aus £0,67
# 008
MPN: 10205620
ZUNGE
aus £0,55
aus £0,55
# 009
MPN: 10734301
SPLIT PIN
aus £0,53
aus £0,53
# 010
MPN: 109308
ANGETRIEBENES ZAHNRAD
aus £89,85
aus £89,85
# 011
MPN: 13539024
BOLZEN ZUM SCHUTZ
aus £0,82
aus £0,82
Dieses Teil ersetzt die Teilenummer 13539021
# 012
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 013
MPN: 116051

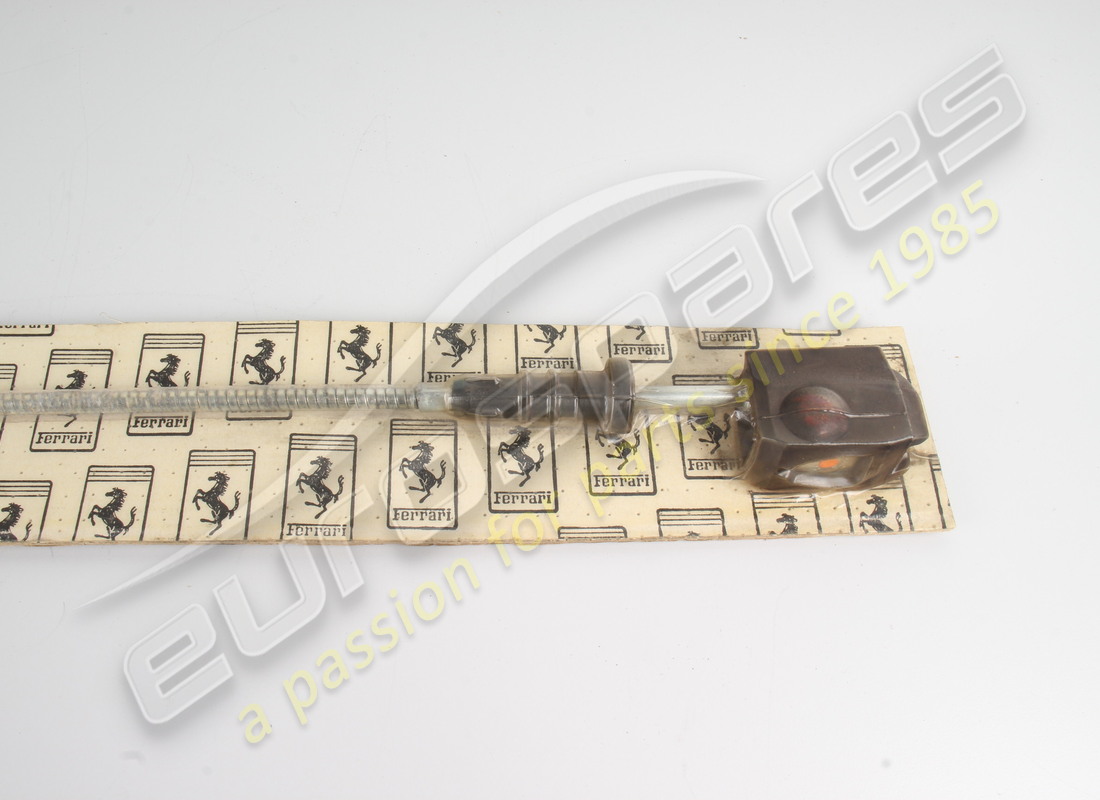

ÖLSTANDSSTANGE
(nur Coupé)
aus £184,25
aus £184,25
# 013
MPN: 120347
ÖLSTANDSSTANGE
(nur Cabrio)
aus £468,70
aus £468,70
# 014
MPN: 118633

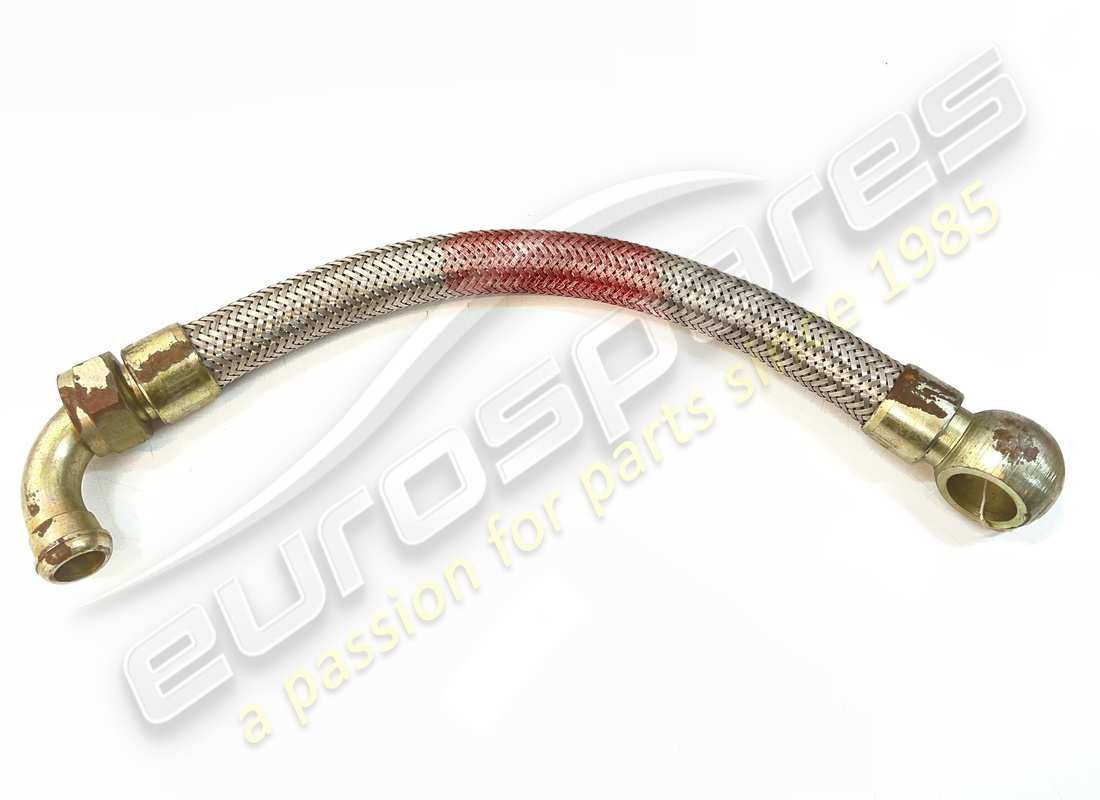

(B) SCHLAUCH FÜR LEISTUNGSSTANGE – NICHT FÜR C7
Für Cabriolet Nr. verwenden. 120367
aus £85,78
aus £85,78
# 014
MPN: 132446
(2B) SCHLAUCH FÜR LEISTUNGSSTANGE – FÜR C7
aus £63,22
aus £63,22
# 014
MPN: 132502
(1B) SCHLAUCH FÜR LEISTUNGSSTANGE – FÜR C7
aus £68,99
aus £68,99
# 015
MPN: 123277
THERMO SCHALTER
aus £134,52
aus £134,52
# 016
MPN: 107868
Peilstabrohr
aus £41,21
aus £41,21
# 017
MPN: 10259960
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95017
Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
Inklusive Kopfdichtungen und Ölabstreifringen
Inklusive Kopfdichtungen und Ölabstreifringen
# 018
MPN: 103936
ÖLVERSCHLUSS
aus £45,00
aus £45,00
# 019
MPN: 123863
FILTERBASIS
aus £92,83
aus £92,83
# 020
MPN: 100325/OE
ÖLFILTER (VOLLSTROM)
aus £10,27
aus £10,27
# 021
MPN: 121246
UNION
aus £57,22
aus £57,22
# 022
MPN: 123869
DICHTUNG – NICHT FÜR C8
Ersetzung
Ersetzung
# 022
MPN: 135120
DICHTUNG – FÜR C8
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 123869 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 134961
DICHTUNG – NICHT FÜR C8
aus £2,49
aus £2,49
Dieses Teil ersetzt die Teilenummer 103942
# 023
MPN: 134961
DICHTUNG – FÜR C8
aus £2,49
aus £2,49
Dieses Teil ersetzt die Teilenummer 103942
# 024
MPN: 103944
FILTERDICHTUNGSRING
aus £38,92
aus £38,92
Dieses Teil ersetzt die Teilenummer 24124 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 100332
Sumpffilter
aus £10,40
aus £10,40
Dieses Teil ersetzt die Teilenummer 240387 - und 13 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 105998
Ölansaugrohr
# 026
MPN: 129551
SAUGROHR
Ab Motornr. 1392 Eur. 686 USA
aus £31,88
aus £31,88
# 027
MPN: 133550
FEDER FÜR DRUCKEINSTELLVENTIL
aus £63,24
aus £63,24
# 028
MPN: 125885
KOLBEN
aus £126,45
aus £126,45
Dieses Teil ersetzt die Teilenummer 106236 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 106237
Stecker
aus £48,21
aus £48,21
# 030
MPN: 135679
ABSTANDSHALTER
aus £1,07
aus £1,07
# 031
MPN: 144487
Dichtung
aus £19,08
aus £19,08
Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
Inklusive Kopfdichtungen und Ölabstreifringen
Inklusive Kopfdichtungen und Ölabstreifringen
# 032
MPN: 122592
SENDEREINHEIT M18X1.5
aus £325,08
aus £325,08
Dieses Teil ersetzt die Teilenummer 114927 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 10259960
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95017
Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
Inklusive Kopfdichtungen und Ölabstreifringen
Inklusive Kopfdichtungen und Ölabstreifringen
# 034
MPN: 107576
ÖLTEMPERATUR-THERMISTOR
aus £68,94
aus £68,94
Dieses Teil ersetzt die Teilenummer 4159681 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 126922

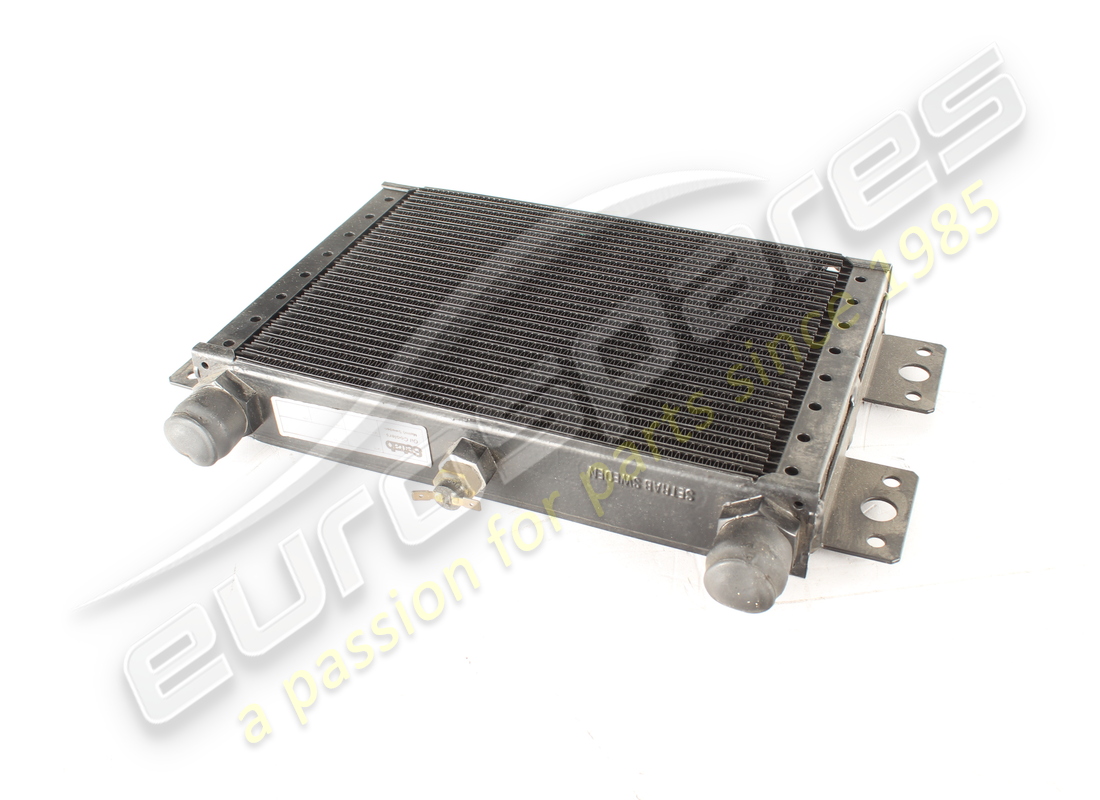

ÖLKÜHLER
aus £1.463,69
aus £1.463,69
# 036
MPN: 102668
UNION
aus £34,35
aus £34,35
Dieses Teil ersetzt die Teilenummer 100319
# 037
MPN: 110664
SCHALTER FÜR ÖLDRUCK-WARNLEUCHTE
aus £12,82
aus £12,82
# 038
MPN: 126910
SCHLAUCH VOM KÜHLER ZUM KURBELGEHÄUSE
Für Cabriolet Nr. verwenden. 128541
aus £342,29
aus £342,29
# 038
MPN: 128541
SCHLAUCH (NUR CABRIOLET)
aus £209,65
aus £209,65
# 039
MPN: 126911
SCHLAUCH VOM KÜHLER ZUM FILTER - UNTERSTÜTZUNG
(nur Coupé)
aus £278,36
aus £278,36
# 039
MPN: 128542
Schlauch
(nur Cabrio)
aus £132,17
aus £132,17
# 040
MPN: 123881
UNION
aus £21,53
aus £21,53
# 041
MPN: 10246160
Dichtung
aus £0,51
aus £0,51
# 042
MPN: 10902011
SCHRAUBEN
aus £1,18
aus £1,18
Dieses Teil ersetzt die Teilenummer 10902411
# 043
MPN: 102947
VIBRATIONSDÄMPFENDE UNTERSTÜTZUNG
aus £7,25
aus £7,25
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 044
MPN: 12638101
Scheibe
aus £0,71
aus £0,71
# 045
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 12575411
NUSS
Ersetzung
Ersetzung
# 047
MPN: 112388
SCHALTERKABEL
aus £4,13
aus £4,13
# 048
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 049
MPN: 13516521
BOLZEN AM KURBELGEHÄUSE
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 102682 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 050
MPN: 10519624
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10519601 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 051
MPN: 127496
GETEILTE Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 052
MPN: 16102311
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 16102315
# 053
MPN: 103929
KURBELSCHUTZ
aus £60,23
aus £60,23
# 054
MPN: 103933
BEFESTIGUNGSHALTERUNG
aus £8,49
aus £8,49
# 055
MPN: 10977710
BOLZEN
# 056
MPN: 11195471
Scheibe
Ersetzung
Ersetzung
# 057
MPN: 107073
SUMPFSCHUTZ
aus £55,50
aus £55,50
Dieses Teil ersetzt die Teilenummer 40361305
# 058
MPN: 107074
PLATTE
aus £29,35
aus £29,35
Dieses Teil ersetzt die Teilenummer 40361206 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 059
MPN: 13541124
LANGER STUD
aus £13,27
aus £13,27
Dieses Teil ersetzt die Teilenummer 13541121
# 060
MPN: 13540821
KURZER STUD
Ersetzung
Ersetzung
# 061
MPN: 15896214
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 15896211
# 062
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 063
MPN: 128543
KLEMME - NUR FÜR CABRIOLET
aus £3,30
aus £3,30
# 064
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 065
MPN: 121163

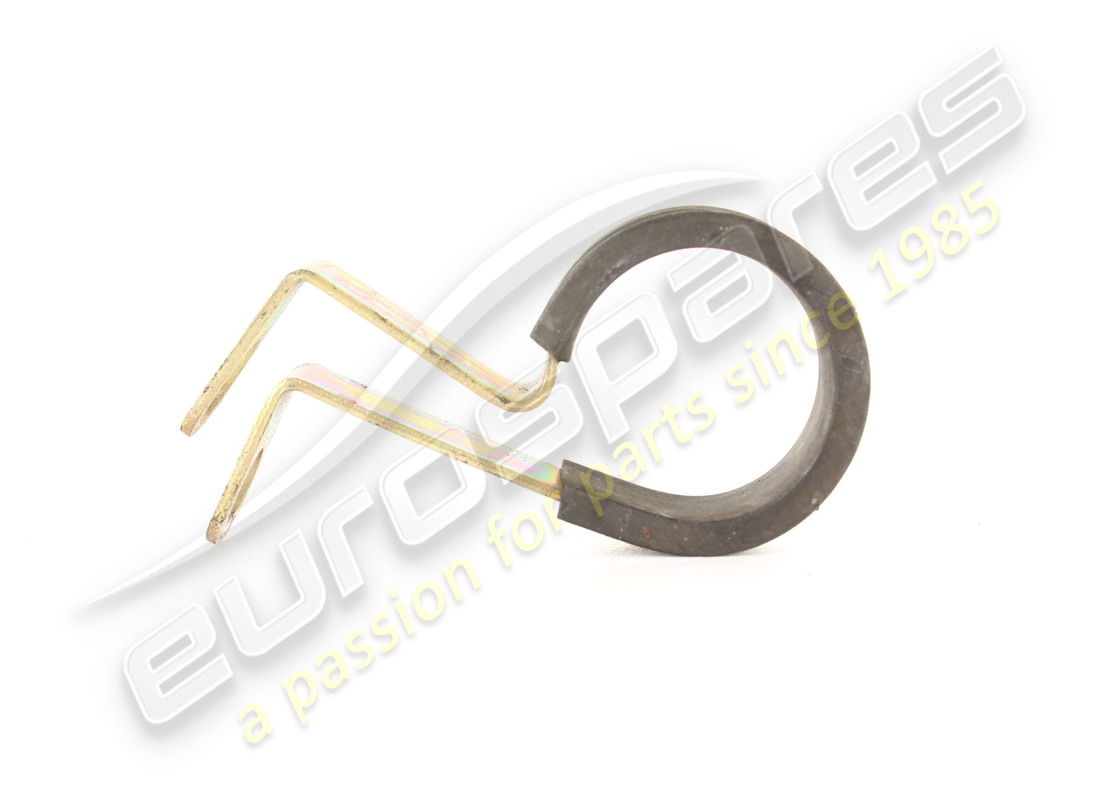

Halterung
aus £14,86
aus £14,86
# 066
MPN: 12639721
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12639711
# 067
MPN: 10901921
SCHRAUBEN
aus £0,43
aus £0,43
Dieses Teil ersetzt die Teilenummer 10901924 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 068
MPN: 121161
ELEKTRO-LÜFTERMOTOR
aus £82,02
aus £82,02
# 068
MPN: 122951
KÜHLVENTILATOR (FÜR PAR-NR.68)
aus £33,92
aus £33,92
# 069
MPN: 10450890
KLEMME - NUR FÜR CABRIOLET
aus £0,53
aus £0,53
# 070
MPN: 121162
ABSTANDSHALTER
aus £16,32
aus £16,32
# 071
MPN: 61914500
STEUERRELAIS
Nach Erschöpfung Nr. verwenden. 62377000
aus £8,64
aus £8,64
# 072
MPN: 105657
ÖLSTANDSSTAB
aus £56,01
aus £56,01
# 073
MPN: 100317
(A) DICHTUNGSRING
(Mindestbestellmenge = 10)
aus £0,70
aus £0,70
# 074
MPN: 120001
(A) SCHLAUCH FÜR LEISTUNGSSTANGE
Für Cabriolet Nr. verwenden. 134104
aus £137,07
aus £137,07
# 074
MPN: 132483
(1A) SCHLAUCH FÜR LEISTUNGSSTANGE – FÜR C8
aus £98,55
aus £98,55
# 074
MPN: 134106
(2A) SCHLAUCH FÜR LEISTUNGSSTANGE – FÜR C8
aus £69,17
aus £69,17
-part-diagram-023.webp "FERRARI MONDIAL 3.2 QV (1987) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI MONDIAL 3.2 QV (1987) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI MONDIAL 3.2 QV (1987) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI MONDIAL 3.2 QV (1987) KUPPLUNGSFREIGABEKONTROLLE (FÜR FAHRZEUGE OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI MONDIAL 3.2 QV (1987) KUPPLUNGSFREIGABEKONTROLLE (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI MONDIAL 3.2 QV (1987) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI MONDIAL 3.2 QV (1987) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLWANNE TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI MONDIAL 3.2 QV (1987) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI MONDIAL 3.2 QV (1987) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI MONDIAL 3.2 QV (1987) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI MONDIAL 3.2 QV (1987) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI MONDIAL 3.2 QV (1987) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI MONDIAL 3.2 QV (1987) BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUG OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI MONDIAL 3.2 QV (1987) BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI MONDIAL 3.2 QV (1987) HYDRAULIKSYSTEM FÜR RUTSCHFESTIGKEIT TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI MONDIAL 3.2 QV (1987) BREMSSYSTEM (FÜR FAHRZEUG OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI MONDIAL 3.2 QV (1987) ANTI-RUTSCH-SYSTEM TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI MONDIAL 3.2 QV (1987) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI MONDIAL 3.2 QV (1987) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI MONDIAL 3.2 QV (1987) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI MONDIAL 3.2 QV (1987) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI MONDIAL 3.2 QV (1987) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI MONDIAL 3.2 QV (1987) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI MONDIAL 3.2 QV (1987) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI MONDIAL 3.2 QV (1987) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI MONDIAL 3.2 QV (1987) RÄDER TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI MONDIAL 3.2 QV (1987) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI MONDIAL 3.2 QV (1987) STROMERZEUGUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI MONDIAL 3.2 QV (1987) KLIMAKOMPRESSOR UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-052.webp "FERRARI MONDIAL 3.2 QV (1987) WERKZEUG - KIT TEILEDIAGRAMM")
-part-diagram-053.webp "FERRARI MONDIAL 3.2 QV (1987) PEDALBRETT – KUPPLUNGSSTEUERUNG (FÜR FAHRZEUG OHNE ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RH-D-VERSION), TEILEDIAGRAMM")
-part-diagram-054.webp "FERRARI MONDIAL 3.2 QV (1987) PEDALBRETT – KUPPLUNGSSTEUERUNG (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RH-D-VERSION), TEILEDIAGRAMM")
-part-diagram-055.webp "FERRARI MONDIAL 3.2 QV (1987) DROSSELKLAPPENSTEUERUNG UND BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUGE OHNE ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RH-D-VERSION), TEILEDIAGRAMM")
-part-diagram-056.webp "FERRARI MONDIAL 3.2 QV (1987) DROSSELKLAPPENSTEUERUNG UND BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM – VARIANTEN FÜR DIE RH-D-VERSION), TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE - INNENELEMENTE OHNE RUTSCHSCHUTZ TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE - INNENELEMENTE MIT RUTSCHSCHUTZ TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE – INNENELEMENTE – 3.2 MONDIAL COUPE TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE – INNENELEMENTE – CABRIOLET TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI MONDIAL 3.2 QV (1987) GEPÄCK- UND PASSAGIERRAUM, ISOLIERUNG – 3.2 MONDIAL COUPE – USA – SA – AUS – CH87 – CH88 AUSGESCHLOSSEN TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI MONDIAL 3.2 QV (1987) GEPÄCK- UND FAHRGASTRAUM, ISOLIERUNG – 3.2 MONDIAL COUPE USA – SA – AUS – CH87 – CH88 TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI MONDIAL 3.2 QV (1987) AUSGENOMMEN SIND GEPÄCK- UND FAHRGASTRAUM, ISOLIERUNG – CABRIOLET-USA – SA TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI MONDIAL 3.2 QV (1987) GEPÄCK- UND FAHRGASTRAUM, ISOLIERUNG – CABRIOLET TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI MONDIAL 3.2 QV (1987) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI MONDIAL 3.2 QV (1987) MOTORRAUM UND TEPPICHBODEN TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI MONDIAL 3.2 QV (1987) GEPÄCKRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI MONDIAL 3.2 QV (1987) TÜREN – 3.2 MONDIAL COUPÉ TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI MONDIAL 3.2 QV (1987) TÜREN - CABRIOLET TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI MONDIAL 3.2 QV (1987) STOßSTANGEN, ZIERLEISTEN UND LICHTER TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI MONDIAL 3.2 QV (1987) GLÄSER TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI MONDIAL 3.2 QV (1987) SITZPLÄTZE – 3.2 MONDIAL COUPÉ TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI MONDIAL 3.2 QV (1987) SITZE - CABRIOLET TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI MONDIAL 3.2 QV (1987) DACH, TUNNEL UND SICHERHEITSGURTE – 3.2 MONDIAL COUPE TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI MONDIAL 3.2 QV (1987) DACH, TUNNEL UND SICHERHEITSGURTE – CABRIOLET TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI MONDIAL 3.2 QV (1987) INSTRUMENTENTAFEL TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI MONDIAL 3.2 QV (1987) INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEINWERFERHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEIBENWISCHER UND HUPEN TEILEDIAGRAMM")
-part-diagram-125.webp "FERRARI MONDIAL 3.2 QV (1987) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-126.webp "FERRARI MONDIAL 3.2 QV (1987) ELEKTRISCHE SCHALTTAFELN TEILEDIAGRAMM")
-part-diagram-127.webp "FERRARI MONDIAL 3.2 QV (1987) SEKUNDÄRE ELEKTROPLATINEN – CH88 AUSGESCHLOSSEN TEILEDIAGRAMM")
-part-diagram-128.webp "FERRARI MONDIAL 3.2 QV (1987) SEKUNDÄRE ELEKTRISCHE PLATINEN – FÜR CH88 TEILEDIAGRAMM")
-part-diagram-129.webp "FERRARI MONDIAL 3.2 QV (1987) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-130.webp "FERRARI MONDIAL 3.2 QV (1987) SONNENDACH – 3.2 MONDIAL COUPÉ TEILEDIAGRAMM")
-part-diagram-131.webp "FERRARI MONDIAL 3.2 QV (1987) OBEN - CABRIOLET TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI MONDIAL 3.2 QV (1987) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI MONDIAL 3.2 QV (1987) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI MONDIAL 3.2 QV (1987) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI MONDIAL 3.2 QV (1987) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI MONDIAL 3.2 QV (1987) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI MONDIAL 3.2 QV (1987) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI MONDIAL 3.2 QV (1987) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI MONDIAL 3.2 QV (1987) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI MONDIAL 3.2 QV (1987) LUFTEINSPRITZUNG (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI MONDIAL 3.2 QV (1987) LUFTEINSPRITZUNG (FÜR CH-VERSION) TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI MONDIAL 3.2 QV (1987) ANTIEVAPORATIVES EMISSIONSKONTROLLSYSTEM (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFPUMPE UND LEITUNGEN (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFPUMPE UND LEITUNGEN (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFVERTEILERLEITUNGEN (NICHT FÜR US- UND CH87-VERSION) TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFVERTEILERLEITUNGEN (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFVERTEILERLEITUNGEN (FÜR VERSION CH87) TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI MONDIAL 3.2 QV (1987) LUFTEINLASS UND VERTEILER TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI MONDIAL 3.2 QV (1987) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI MONDIAL 3.2 QV (1987) ABGASSYSTEM (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI MONDIAL 3.2 QV (1987) ABGASSYSTEM (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI MONDIAL 3.2 QV (1987) BLOW-BY-SYSTEM TEILEDIAGRAMM")
