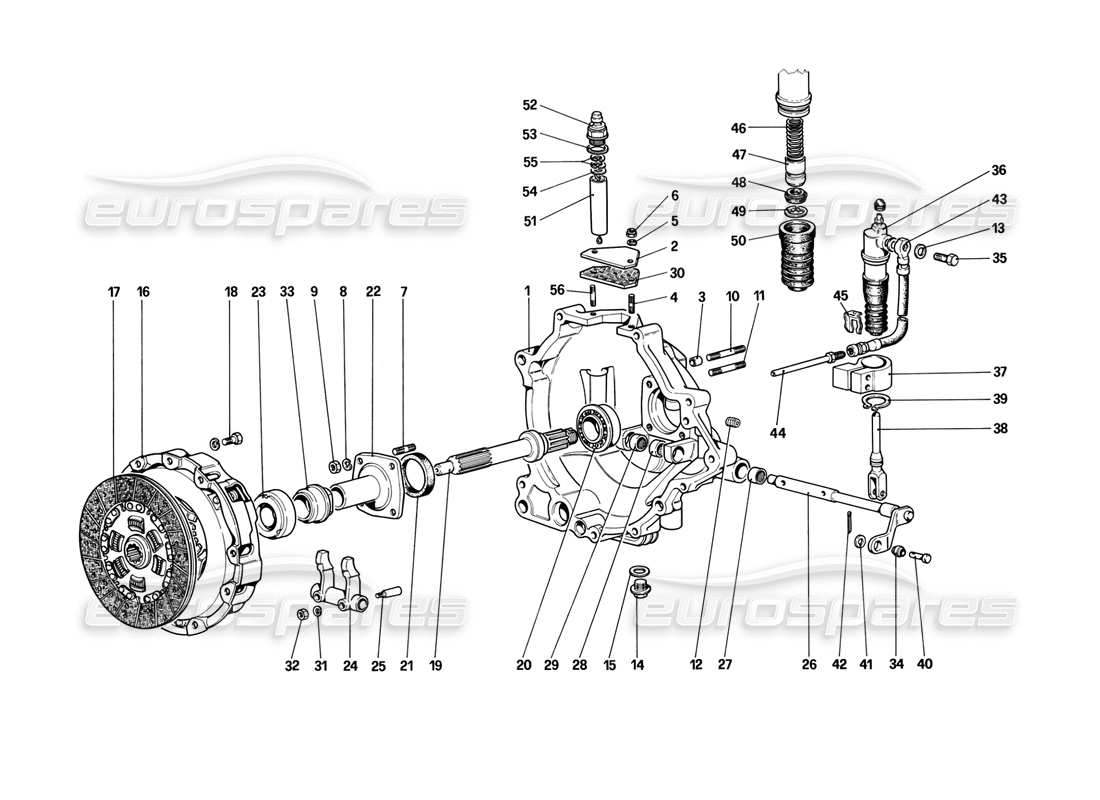

025 - Kupplung und Bedienelemente
Ferrari Mondial 3.2 QV (1987) Clutch and Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz

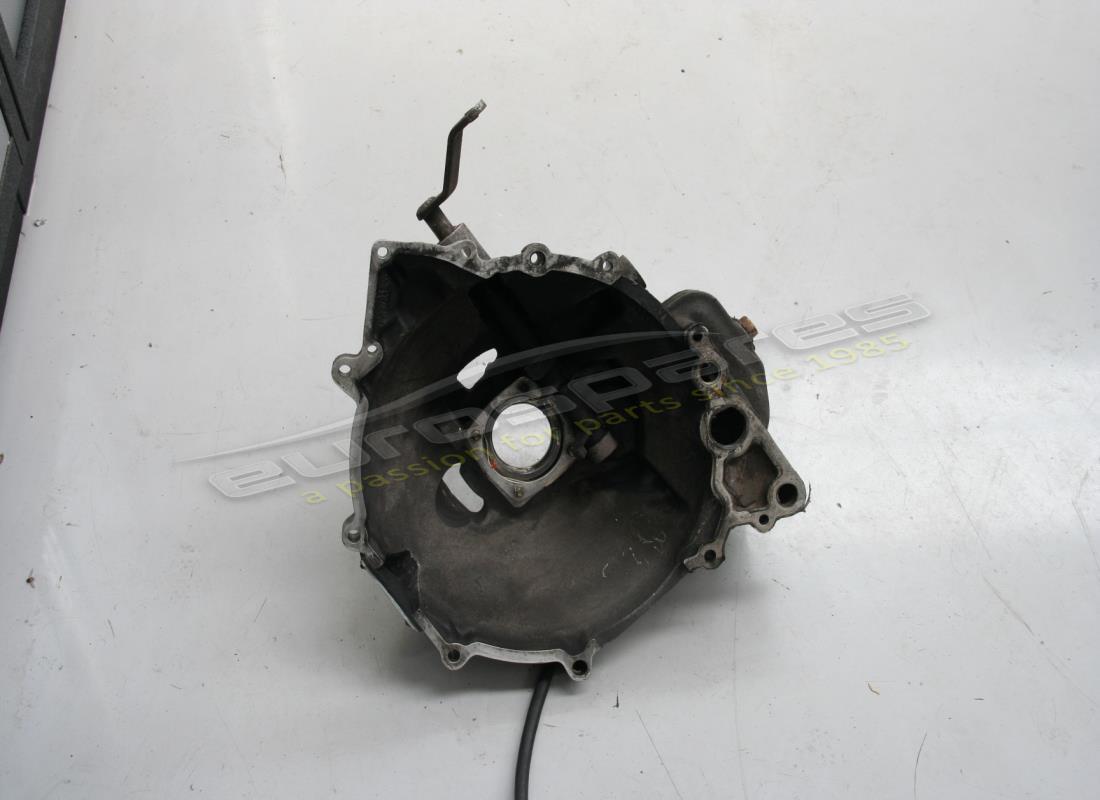

# 001
MPN: 126026
KUPPLUNGSGEHÄUSE
Mit Baugruppen-Nr. 130525
Ersetzung
Ersetzung
# 001
MPN: 130525
KUPPLUNGSGEHÄUSE, KOMPLETT
aus £834,75
aus £834,75
Dieses Teil ersetzt die Teilenummer 118069 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 109404
INSPEKTIONSABDECKUNG
aus £36,46
aus £36,46
Dieses Teil ersetzt die Teilenummer 40361107
# 003
MPN: 102704
ZENTRIERDÜBEL
aus £1,59
aus £1,59
Dieses Teil ersetzt die Teilenummer 500805
# 004
MPN: 11000921
KURZER STUD
aus £2,00
aus £2,00
# 005
MPN: 12601171
Scheibe
Ersetzung
Ersetzung
# 006
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 007
MPN: 13516521
ZUCHT
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 102682 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 16102311
NUSS
aus £0,43
aus £0,43
Dieses Teil ersetzt die Teilenummer 16102315
# 010
MPN: 13517621
ZUCHT
aus £9,04
aus £9,04
# 011
MPN: 13517521
ZUCHT
aus £6,77
aus £6,77
# 012
MPN: 14326150
Stecker
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12326150
# 013
MPN: 10298460
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 93353
# 014
MPN: 14326540
ÖLABLASSSCHRAUBE
aus £35,89
aus £35,89
# 015
MPN: 10261860
Dichtung
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10279550 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 121562
KUPPLUNGSDRUCKPLATTE
aus £138,99
aus £138,99
Dieses Teil ersetzt die Teilenummer 101533 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: FCLK001
Kupplungssatz – 3 Stück
Druckplatte und Lager (121562-110558-100849)
# 016
MPN: FCLK001
KUPPLUNGSSATZ
Verwendung: FCLK001
# 017
MPN: 110558
KUPPLUNGSSCHEIBE
ersetzt 134996
aus £224,14
aus £224,14
Dieses Teil ersetzt die Teilenummer 105709 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 120482
KUPPLUNGSSCHEIBE
nicht als Ersatzteil - Teilenummer verwenden: 110558
Ersetzung
Ersetzung
# 017
MPN: 134996
KUPPLUNGSSCHEIBE
nicht als Ersatzteil - ersetzt durch 110558
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 110294 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 134997
KUPPLUNG 1/2 (NICHT FÜR ERSATZTEILE)
Für C8-C7
# 018
MPN: 13825821
BOLZEN
Nicht für C8-C10
Ersetzung
Ersetzung
# 018
MPN: 13825821
BOLZEN
Für C8-C10
Ersetzung
Ersetzung
# 019
MPN: 133398
KUPPLUNGSWELLE
aus £735,94
aus £735,94
Dieses Teil ersetzt die Teilenummer 126815
# 020
MPN: 103042
LAGER
aus £153,66
aus £153,66
# 021
MPN: 134714
ÖLDICHTUNGEN
aus £10,35
aus £10,35
Dieses Teil ersetzt die Teilenummer 110314
# 022
MPN: 112399
FLANSCH MIT HÜLSE
aus £126,78
aus £126,78
# 023
MPN: 100849
DRUCKLAGER
aus £45,00
aus £45,00
Dieses Teil ersetzt die Teilenummer 100845 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 108428
KUPPLUNGSSTEUERHEBEL
Mit Baugruppen-Nr. 112398
aus £871,24
aus £871,24
# 025
MPN: 108429
STIFT
aus £44,52
aus £44,52
# 026
MPN: 112398
KUPPLUNGSSTEUERHEBEL UND WELLE
aus £387,73
aus £387,73
# 027
MPN: 107924
ÄUSSERE BUCHSE
aus £18,87
aus £18,87
# 028
MPN: 107925
ZWISCHENBUCHSE
aus £16,65
aus £16,65
# 029
MPN: 107926
INNENBUCHSE
aus £4,98
aus £4,98
# 030
MPN: 109405
DICHTUNG FÜR INSPEKTIONSDECKEL
aus £9,48
aus £9,48
# 031
MPN: 108430
Scheibe
aus £4,61
aus £4,61
# 032
MPN: 12574121
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12574111 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 116326
BUCHSE FÜR LAGER
aus £256,02
aus £256,02
# 034
MPN: 100860
QBALL-GELENK
aus £66,39
aus £66,39
Dieses Teil ersetzt die Teilenummer SERIE SS6
# 035
MPN: 108868
UNION
aus £39,10
aus £39,10
# 036
MPN: 107867
KUPPLUNGSNEHMERZYLINDER Ø 13/16
aus £215,50
aus £215,50
Dieses Teil ersetzt die Teilenummer 111272 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 112393
UNTERSTÜTZUNG
aus £324,30
aus £324,30
# 038
MPN: 109527
DRUCKSTANGE
aus £119,07
aus £119,07
# 039
MPN: 11068475
STOPPRING
Ersetzung
Ersetzung
# 040
MPN: 103218
STIFT
aus £16,94
aus £16,94
Dieses Teil ersetzt die Teilenummer 100857 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 12639701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12639704
# 042
MPN: 10734201
SPLIT PIN
Ersetzung
Ersetzung
# 043
MPN: 108865
FLEXI-ROHR
aus £170,27
aus £170,27
Dieses Teil ersetzt die Teilenummer 4035953
# 044
MPN: 112895
(1 B) SCHLAUCH
aus £75,11
aus £75,11
# 044
MPN: 122024
(2B)SCHLAUCH-LHD
# 044
MPN: 124153
(2B) SCHLAUCH – RHD
# 044
MPN: 132220
(1A)SCHLAUCH-LHD
aus £67,43
aus £67,43
# 044
MPN: 134472
(1A) SCHLAUCH – RHD
aus £64,76
aus £64,76
# 044
MPN: 134473
(2A) SCHLAUCH – LHD
aus £71,78
aus £71,78
# 044
MPN: 134474
(2A) SCHLAUCH – RHD
aus £64,76
aus £64,76
# 045
MPN: 110810
PLATTE FÜR ROHR
aus £1,40
aus £1,40
Dieses Teil ersetzt die Teilenummer 994922
# 046
MPN: 111273
FRÜHLING
aus £8,91
aus £8,91
# 047
MPN: 107867
KUPPLUNGSNEHMERZYLINDER Ø 13/16
aus £215,50
aus £215,50
Dieses Teil ersetzt die Teilenummer 111272 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 111275
DICHTUNGSRING
aus £65,17
aus £65,17
# 049
MPN: 111277
SEEGER-RING
aus £0,98
aus £0,98
# 050
MPN: 111276
BALG
aus £29,44
aus £29,44
# 051
MPN: 126044
ENTLÜFTUNGSROHR
aus £203,83
aus £203,83
# 052
MPN: 126046
Stecker
# 053
MPN: 10263460
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95119
# 054
MPN: 12625201
Scheibe
aus £1,67
aus £1,67
# 055
MPN: 12604571
Scheibe
Ersetzung
Ersetzung
# 056
MPN: 11001121
LANGER STUD
aus £0,47
aus £0,47
-part-diagram-026.webp "FERRARI MONDIAL 3.2 QV (1987) KUPPLUNGSFREIGABEKONTROLLE (FÜR FAHRZEUGE OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI MONDIAL 3.2 QV (1987) KUPPLUNGSFREIGABEKONTROLLE (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI MONDIAL 3.2 QV (1987) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI MONDIAL 3.2 QV (1987) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLWANNE TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI MONDIAL 3.2 QV (1987) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI MONDIAL 3.2 QV (1987) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI MONDIAL 3.2 QV (1987) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI MONDIAL 3.2 QV (1987) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI MONDIAL 3.2 QV (1987) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI MONDIAL 3.2 QV (1987) BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUG OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI MONDIAL 3.2 QV (1987) BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI MONDIAL 3.2 QV (1987) HYDRAULIKSYSTEM FÜR RUTSCHFESTIGKEIT TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI MONDIAL 3.2 QV (1987) BREMSSYSTEM (FÜR FAHRZEUG OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI MONDIAL 3.2 QV (1987) ANTI-RUTSCH-SYSTEM TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI MONDIAL 3.2 QV (1987) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI MONDIAL 3.2 QV (1987) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI MONDIAL 3.2 QV (1987) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI MONDIAL 3.2 QV (1987) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI MONDIAL 3.2 QV (1987) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI MONDIAL 3.2 QV (1987) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI MONDIAL 3.2 QV (1987) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI MONDIAL 3.2 QV (1987) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI MONDIAL 3.2 QV (1987) RÄDER TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI MONDIAL 3.2 QV (1987) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI MONDIAL 3.2 QV (1987) STROMERZEUGUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI MONDIAL 3.2 QV (1987) KLIMAKOMPRESSOR UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-052.webp "FERRARI MONDIAL 3.2 QV (1987) WERKZEUG - KIT TEILEDIAGRAMM")
-part-diagram-053.webp "FERRARI MONDIAL 3.2 QV (1987) PEDALBRETT – KUPPLUNGSSTEUERUNG (FÜR FAHRZEUG OHNE ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RH-D-VERSION), TEILEDIAGRAMM")
-part-diagram-054.webp "FERRARI MONDIAL 3.2 QV (1987) PEDALBRETT – KUPPLUNGSSTEUERUNG (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RH-D-VERSION), TEILEDIAGRAMM")
-part-diagram-055.webp "FERRARI MONDIAL 3.2 QV (1987) DROSSELKLAPPENSTEUERUNG UND BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUGE OHNE ANTIBLOCKIERSYSTEM – VARIANTEN FÜR RH-D-VERSION), TEILEDIAGRAMM")
-part-diagram-056.webp "FERRARI MONDIAL 3.2 QV (1987) DROSSELKLAPPENSTEUERUNG UND BREMSHYDRAULIKSYSTEM (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM – VARIANTEN FÜR DIE RH-D-VERSION), TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE - INNENELEMENTE OHNE RUTSCHSCHUTZ TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE - INNENELEMENTE MIT RUTSCHSCHUTZ TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE – INNENELEMENTE – 3.2 MONDIAL COUPE TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI MONDIAL 3.2 QV (1987) KAROSSERIE – INNENELEMENTE – CABRIOLET TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI MONDIAL 3.2 QV (1987) GEPÄCK- UND PASSAGIERRAUM, ISOLIERUNG – 3.2 MONDIAL COUPE – USA – SA – AUS – CH87 – CH88 AUSGESCHLOSSEN TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI MONDIAL 3.2 QV (1987) GEPÄCK- UND FAHRGASTRAUM, ISOLIERUNG – 3.2 MONDIAL COUPE USA – SA – AUS – CH87 – CH88 TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI MONDIAL 3.2 QV (1987) AUSGENOMMEN SIND GEPÄCK- UND FAHRGASTRAUM, ISOLIERUNG – CABRIOLET-USA – SA TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI MONDIAL 3.2 QV (1987) GEPÄCK- UND FAHRGASTRAUM, ISOLIERUNG – CABRIOLET TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI MONDIAL 3.2 QV (1987) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI MONDIAL 3.2 QV (1987) MOTORRAUM UND TEPPICHBODEN TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI MONDIAL 3.2 QV (1987) GEPÄCKRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI MONDIAL 3.2 QV (1987) TÜREN – 3.2 MONDIAL COUPÉ TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI MONDIAL 3.2 QV (1987) TÜREN - CABRIOLET TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI MONDIAL 3.2 QV (1987) STOßSTANGEN, ZIERLEISTEN UND LICHTER TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI MONDIAL 3.2 QV (1987) GLÄSER TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI MONDIAL 3.2 QV (1987) SITZPLÄTZE – 3.2 MONDIAL COUPÉ TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI MONDIAL 3.2 QV (1987) SITZE - CABRIOLET TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI MONDIAL 3.2 QV (1987) DACH, TUNNEL UND SICHERHEITSGURTE – 3.2 MONDIAL COUPE TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI MONDIAL 3.2 QV (1987) DACH, TUNNEL UND SICHERHEITSGURTE – CABRIOLET TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI MONDIAL 3.2 QV (1987) INSTRUMENTENTAFEL TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI MONDIAL 3.2 QV (1987) INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEINWERFERHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEIBENWISCHER UND HUPEN TEILEDIAGRAMM")
-part-diagram-125.webp "FERRARI MONDIAL 3.2 QV (1987) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-126.webp "FERRARI MONDIAL 3.2 QV (1987) ELEKTRISCHE SCHALTTAFELN TEILEDIAGRAMM")
-part-diagram-127.webp "FERRARI MONDIAL 3.2 QV (1987) SEKUNDÄRE ELEKTROPLATINEN – CH88 AUSGESCHLOSSEN TEILEDIAGRAMM")
-part-diagram-128.webp "FERRARI MONDIAL 3.2 QV (1987) SEKUNDÄRE ELEKTRISCHE PLATINEN – FÜR CH88 TEILEDIAGRAMM")
-part-diagram-129.webp "FERRARI MONDIAL 3.2 QV (1987) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-130.webp "FERRARI MONDIAL 3.2 QV (1987) SONNENDACH – 3.2 MONDIAL COUPÉ TEILEDIAGRAMM")
-part-diagram-131.webp "FERRARI MONDIAL 3.2 QV (1987) OBEN - CABRIOLET TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI MONDIAL 3.2 QV (1987) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI MONDIAL 3.2 QV (1987) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI MONDIAL 3.2 QV (1987) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI MONDIAL 3.2 QV (1987) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI MONDIAL 3.2 QV (1987) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI MONDIAL 3.2 QV (1987) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI MONDIAL 3.2 QV (1987) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI MONDIAL 3.2 QV (1987) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI MONDIAL 3.2 QV (1987) LUFTEINSPRITZUNG (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI MONDIAL 3.2 QV (1987) LUFTEINSPRITZUNG (FÜR CH-VERSION) TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI MONDIAL 3.2 QV (1987) ANTIEVAPORATIVES EMISSIONSKONTROLLSYSTEM (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFPUMPE UND LEITUNGEN (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFPUMPE UND LEITUNGEN (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFVERTEILERLEITUNGEN (NICHT FÜR US- UND CH87-VERSION) TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFVERTEILERLEITUNGEN (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI MONDIAL 3.2 QV (1987) KRAFTSTOFFVERTEILERLEITUNGEN (FÜR VERSION CH87) TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI MONDIAL 3.2 QV (1987) LUFTEINLASS UND VERTEILER TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI MONDIAL 3.2 QV (1987) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI MONDIAL 3.2 QV (1987) ABGASSYSTEM (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI MONDIAL 3.2 QV (1987) ABGASSYSTEM (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI MONDIAL 3.2 QV (1987) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI MONDIAL 3.2 QV (1987) SCHMIERSYSTEM TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI MONDIAL 3.2 QV (1987) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI MONDIAL 3.2 QV (1987) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
