031 - Wellenräder verlegen

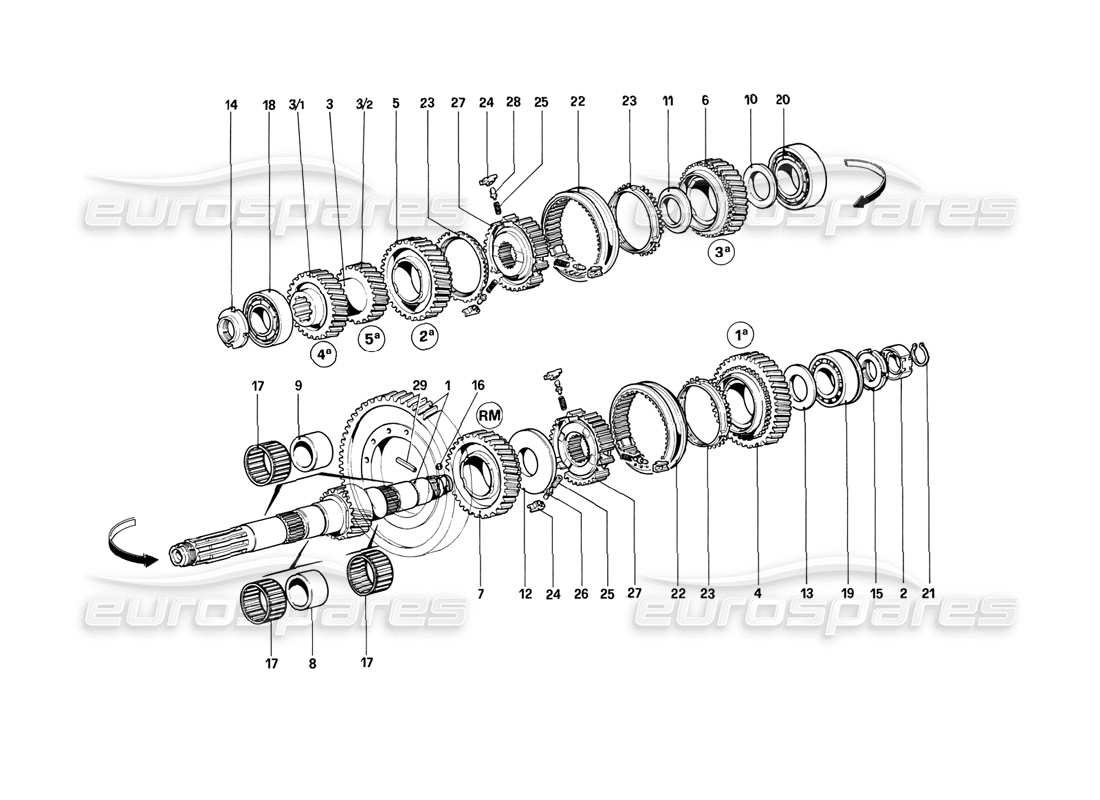

Ferrari Mondial 3.2 QV (1987) Lay Shaft Gears Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 119706
LAGSWELLE
Mit Baugruppen-Nr. 119725
# 001
MPN: 119725
KRONE UND RITZEL, KOMPLETT
Für uns
aus £5.887,31
aus £5.887,31
Dieses Teil ersetzt die Teilenummer 118122 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 119741
LAGSWELLE
Mit Baugruppen-Nr. 119748
Ersetzung
Ersetzung
# 001
MPN: 119748
KRONE UND RITZEL, KOMPLETT
Für C6
aus £2.099,00
aus £2.099,00
Dieses Teil ersetzt die Teilenummer 115821 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 119761
LAGSWELLE
Mit Baugruppen-Nr. 119763
Ersetzung
Ersetzung
# 001
MPN: 119763
KRONE UND RITZEL, KOMPLETT
Nicht für die USA – C6 – C7 und C8
aus £1.532,68
aus £1.532,68
Dieses Teil ersetzt die Teilenummer 118392 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 128990
LAGSWELLE
Mit Baugruppen-Nr. 132471
Ersetzung
Ersetzung
# 001
MPN: 132471
KRONE UND RITZEL VOLLSTÄNDIG
Für C7 und C8
aus £4.271,43
aus £4.271,43
Dieses Teil ersetzt die Teilenummer 128990
# 002
MPN: 116352
SCHEIBE FÜR PULSGENERATOR
aus £12,82
aus £12,82
# 003
MPN: 119707
AUSRÜSTUNG, 4TH – 5TH GESCHWINDIGKEITEN
Ersetzung
Ersetzung
# 003
MPN: 129835
AUSRÜSTUNG, 4TH GESCHWINDIGKEIT
3/1 auf Bild – Nach Erschöpfung verwenden Nr. 11 9707
aus £1.104,71
aus £1.104,71
Dieses Teil ersetzt die Teilenummer 119707
# 003
MPN: 129836
AUSRÜSTUNG, 5TH GESCHWINDIGKEIT
3/2 auf Bild – Nach Erschöpfung verwenden Nr. 119707
aus £740,76
aus £740,76
Dieses Teil ersetzt die Teilenummer 119707
# 004
MPN: 119715
AUSRÜSTUNG, 1ST GESCHWINDIGKEIT
Bis Getriebe-Nr. 674-177 CH
aus £645,62
aus £645,62
Dieses Teil ersetzt die Teilenummer 104233, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 132823
AUSRÜSTUNG, 1ST GESCHWINDIGKEIT
Ab Getriebe-Nr. 675-178 CH
aus £661,84
aus £661,84
# 005
MPN: 119716
AUSRÜSTUNG, 2ND GESCHWINDIGKEIT
Bis Getriebe-Nr. 674-177 CH
aus £1.784,49
aus £1.784,49
Dieses Teil ersetzt die Teilenummer 104234 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 132824
AUSRÜSTUNG, 2ND GESCHWINDIGKEIT
Ab Getriebe-Nr. 675-178 CH
aus £747,45
aus £747,45
# 006
MPN: 119717
AUSRÜSTUNG, 3RD GESCHWINDIGKEIT
Bis Getriebe-Nr. 674-177 CH
aus £1.483,73
aus £1.483,73
Dieses Teil ersetzt die Teilenummer 104235 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 132825
AUSRÜSTUNG, 3RD GESCHWINDIGKEIT
Ab Getriebe-Nr. 675-1 78 CH
aus £364,01
aus £364,01
# 007
MPN: 119720
Gang, Rückwärtsgang
Bis Getriebe-Nr. 674-177 CH
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 104238 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 132828
Gang, Rückwärtsgang
Ab Getriebe-Nr. 675-178 CH
aus £501,32
aus £501,32
# 008
MPN: 113083
LAGERLAUF, 3RD GESCHWINDIGKEIT
aus £25,87
aus £25,87
# 009
MPN: 113084
LAGERLAUF, 1ST – 2ND GESCHWINDIGKEITEN
aus £25,87
aus £25,87
# 010
MPN: 104245
ABSTANDSHALTER
aus £32,88
aus £32,88
# 011
MPN: 104246
ABSTANDSHALTER
aus £66,54
aus £66,54
Dieses Teil ersetzt die Teilenummer 524567
# 012
MPN: 104247
ABSTANDSHALTER
aus £51,52
aus £51,52
Dieses Teil ersetzt die Teilenummer 524570 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 104248
ABSTANDSHALTER
aus £54,53
aus £54,53
# 014
MPN: 104252
RINGMUTTER
aus £77,96
aus £77,96
Dieses Teil ersetzt die Teilenummer 104352 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 104253
RINGMUTTER
aus £76,63
aus £76,63
Dieses Teil ersetzt die Teilenummer 524259
# 016
MPN: 10-16-11
KUGEL FÜR SCHNECKENSCHRAUBE
aus £0,47
aus £0,47
# 017
MPN: 104254
ROLLENKÄFIG FÜR DIE GESCHWINDIGKEITEN 1ST, 2ND, 3RD UND RÜCKWÄRTS
aus £30,86
aus £30,86
# 018
MPN: 108656
LAGER, KUPPLUNGSSEITE
aus £309,40
aus £309,40
Dieses Teil ersetzt die Teilenummer 104257
# 019
MPN: 103042
LAGER
aus £153,66
aus £153,66
# 020
MPN: 108657/A
ZENTRALLAGER
aus £321,33
aus £321,33
# 021
MPN: 11067376
FEDERRING
aus £1,11
aus £1,11
Dieses Teil ersetzt die Teilenummer 11067375
# 022
MPN: 131804
HÜLSE FÜR SYNCHRONISATOR
Ab Getriebe-Nr. 675-178 CH
aus £1.067,17
aus £1.067,17
# 022
MPN: 184547
HÜLSE FÜR SYNCHRONISATOR
Einheit Getriebe-Nr. 674-177CH
Ersetzung
Ersetzung
# 023
MPN: 106040
SYNCHROMING
aus £695,00
aus £695,00
# 024
MPN: 106042
UNTERLAGE
aus £77,52
aus £77,52
# 025
MPN: 106043
FEDER FÜR PIN
aus £5,27
aus £5,27
# 026
MPN: 113412
STIFT
aus £10,86
aus £10,86
# 027
MPN: 106050
SYNCHRONISATORKÖRPER
aus £184,73
aus £184,73
# 028
MPN: 113412
STIFT
aus £10,86
aus £10,86
# 029
MPN: 13907570
Stecker
aus £0,49
aus £0,49
