041 - Handbremssteuerung

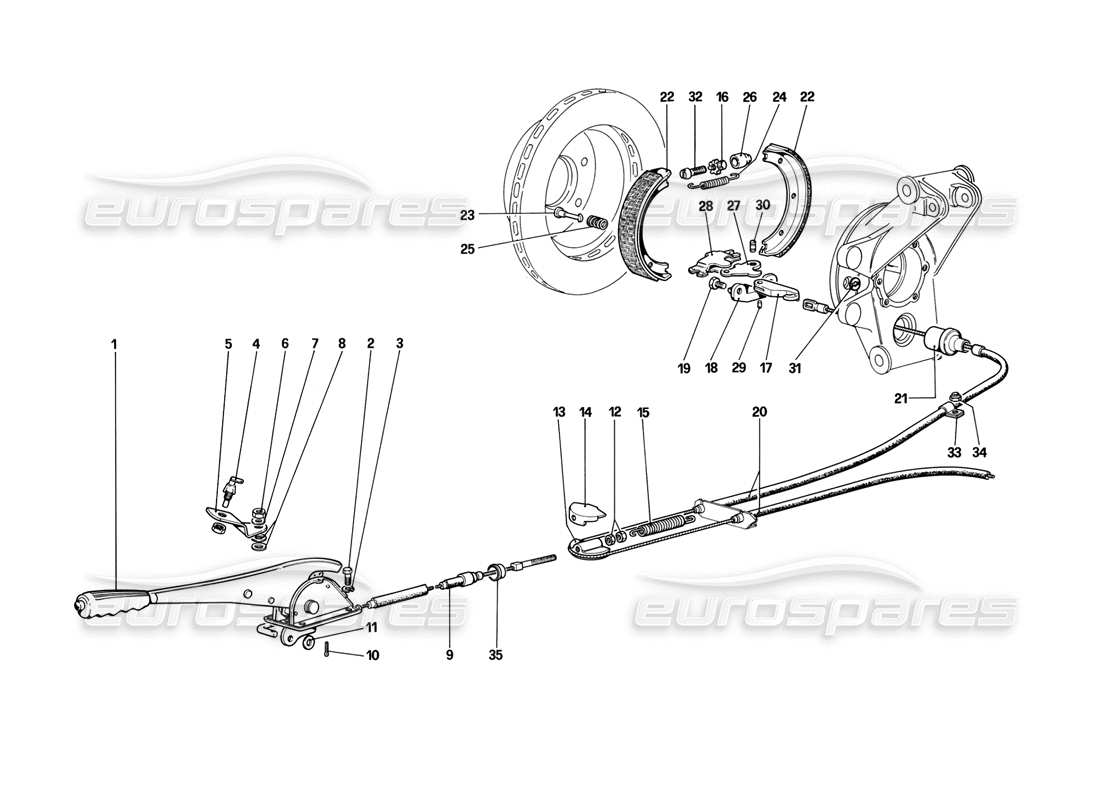

Ferrari Mondial 3.2 QV (1987) Hand - Brake Control Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 198375
HANDBREMSHEBEL
aus £374,73
aus £374,73
Dieses Teil ersetzt die Teilenummer 118548 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 10902121
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 20146601
# 003
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 114318
SCHALTEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 114319
# 005
MPN: 114320
SCHALTERHALTERUNG
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 114320 N/L/A
# 006
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 007
MPN: 12605270
Scheibe
Ersetzung
Ersetzung
# 008
MPN: 10519301
Scheibe - MÖGLICHE MONTAGE
aus £13,02
aus £13,02
Dieses Teil ersetzt die Teilenummer 10517377 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 118551
VORDERES KABEL
aus £19,00
aus £19,00
# 010
MPN: 10796440
SPIT PIN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 264555
# 011
MPN: 10519601
Scheibe
aus £0,53
aus £0,53
# 012
MPN: 16102311
SICHERUNGSMUTTER, RECHTES GEWINDE
aus £0,43
aus £0,43
Dieses Teil ersetzt die Teilenummer 16102315
# 013
MPN: 118552
VERANKERUNG FÜR HINTERES KABEL
aus £1,10
aus £1,10
# 014
MPN: 118553
PLATTE
aus £15,63
aus £15,63
# 015
MPN: 104895
RÜCKGABEFEDER
aus £3,04
aus £3,04
# 016
MPN: 101286
NUSS
aus £22,64
aus £22,64
Dieses Teil ersetzt die Teilenummer 680544 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 105270
STEUERGABEL FÜR INNENHEBEL
aus £14,95
aus £14,95
# 018
MPN: 106243
KLEINER BLOCK
aus £108,85
aus £108,85
# 019
MPN: 106242
SCHRAUBEN
aus £3,48
aus £3,48
# 020
MPN: 118550
HINTERES HANDBREMSKABEL (LHD)
aus £65,41
aus £65,41
# 020
MPN: 119619
HINTERES HANDBREMSKABEL (RHD)
aus £139,71
aus £139,71
# 021
MPN: 105735
GABELSCHUTZKAPPE
Nach Erschöpfung Nr. verwenden. 132129
# 022
MPN: 134847
HANDBREMSSCHUHE
Satz von 4 (25 mm)
aus £36,25
aus £36,25
Dieses Teil ersetzt die Teilenummer 101270 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 101275
STIFT FÜR FEDER
aus £8,07
aus £8,07
Dieses Teil ersetzt die Teilenummer 680515 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 101276
RÜCKHOLFEDER FÜR SCHUHE
aus £2,33
aus £2,33
Dieses Teil ersetzt die Teilenummer 680516 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 101277
FRÜHLING
aus £1,31
aus £1,31
Dieses Teil ersetzt die Teilenummer 680517 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 101279
SITZ FÜR EINSTELLSCHRAUBE
aus £31,50
aus £31,50
# 027
MPN: 101280
INNERER STEUERHEBEL
aus £26,53
aus £26,53
Dieses Teil ersetzt die Teilenummer 680538 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 101281
ÄUßERER STEUERHEBEL
aus £34,71
aus £34,71
Dieses Teil ersetzt die Teilenummer 680539 - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 101282
PIN-BEFESTIGUNGSGABEL AM INNENHEBEL
aus £4,02
aus £4,02
Dieses Teil ersetzt die Teilenummer 680540 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 101283
PINFORJOINT
aus £8,70
aus £8,70
Dieses Teil ersetzt die Teilenummer 680541 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 101284
PLATTE FÜR FEDER
aus £2,89
aus £2,89
Dieses Teil ersetzt die Teilenummer 680542
# 032
MPN: 101285
SCHRAUBEN
aus £18,13
aus £18,13
Dieses Teil ersetzt die Teilenummer 680543 - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 10115701
KLEMME
aus £0,47
aus £0,47
# 033
MPN: 10418501
KLEMME
aus £1,11
aus £1,11
# 034
MPN: 12575411
NUSS
Ersetzung
Ersetzung
# 035
MPN: 118554
BUSH – NUR RHD
aus £9,17
aus £9,17
