042 - Lenkgetriebe und Gestänge

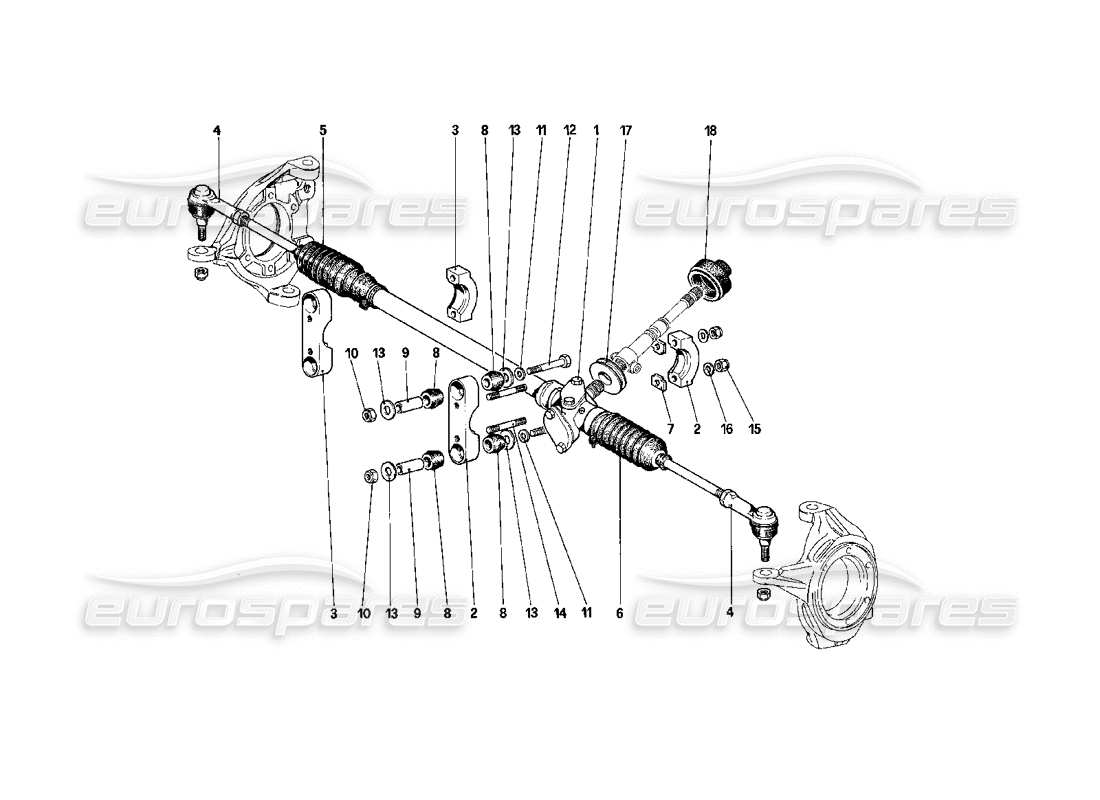

Ferrari Mondial 3.2 QV (1987) Steering Box and Linkage Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz

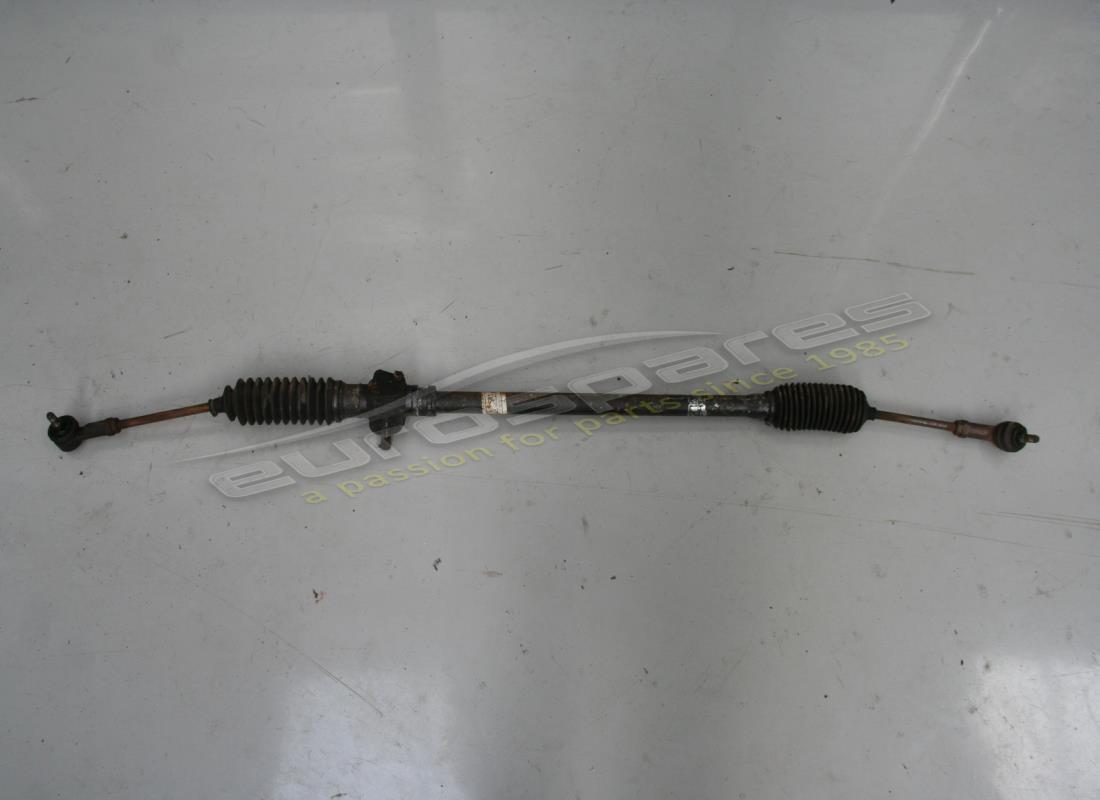

# 001
MPN: 123913
LENKGEHÄUSE – FÜR LHD
Nach Erschöpfung Nr. verwenden. 131687
Ersetzung
Ersetzung
# 001
MPN: 131688
LENKGEHÄUSE – FÜR RHD
Nach Erschöpfung Nr. verwenden. 131688
aus £444,11
aus £444,11
Dieses Teil ersetzt die Teilenummer 123524 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 108241
UNTERSTÜTZUNG, RITZELSEITE
aus £40,01
aus £40,01
# 003
MPN: 115493
UNTERSTÜTZUNG, GEGENÜBERGEBENDE SEITE DES RITZELS
aus £33,23
aus £33,23

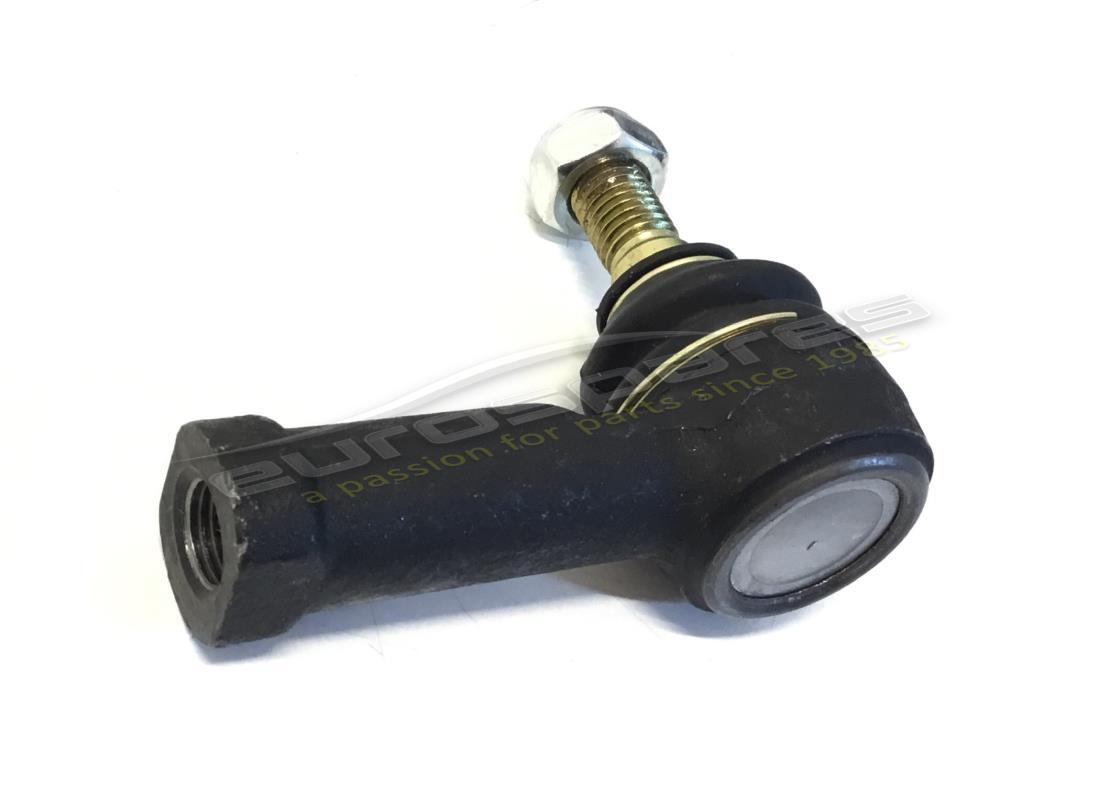

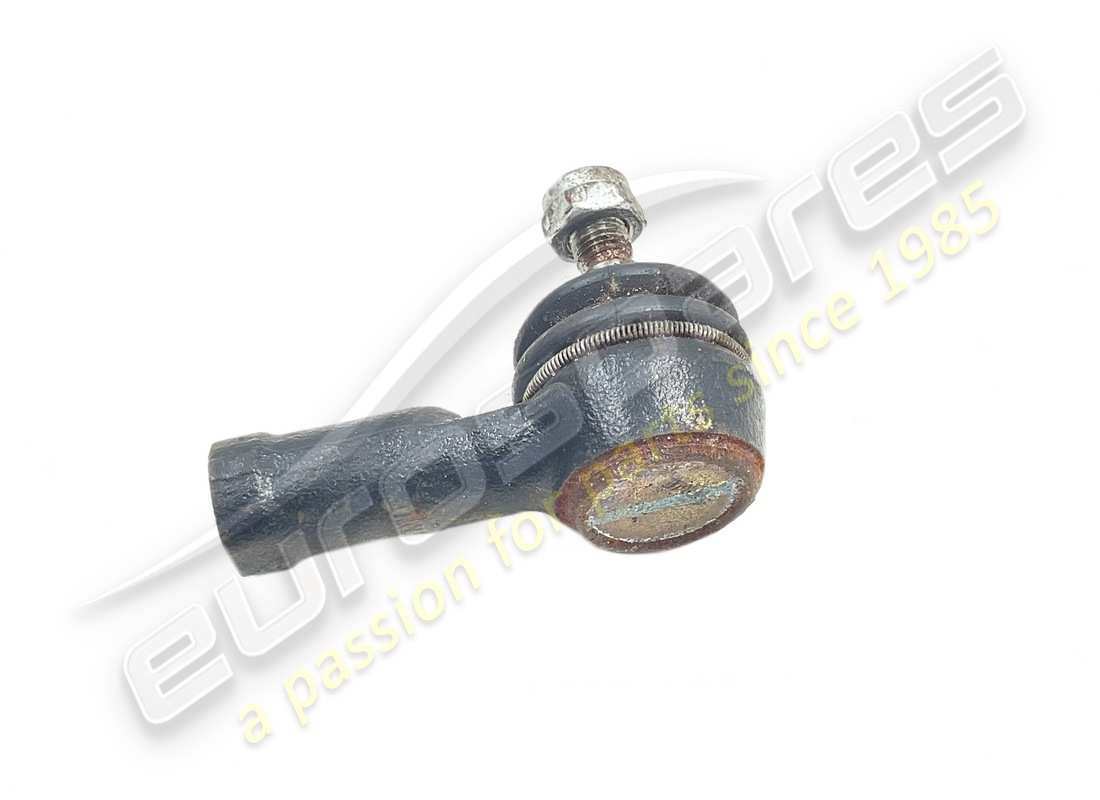

# 004
MPN: 103592
KUGELGELENK MIT MUTTER
aus £21,00
aus £21,00

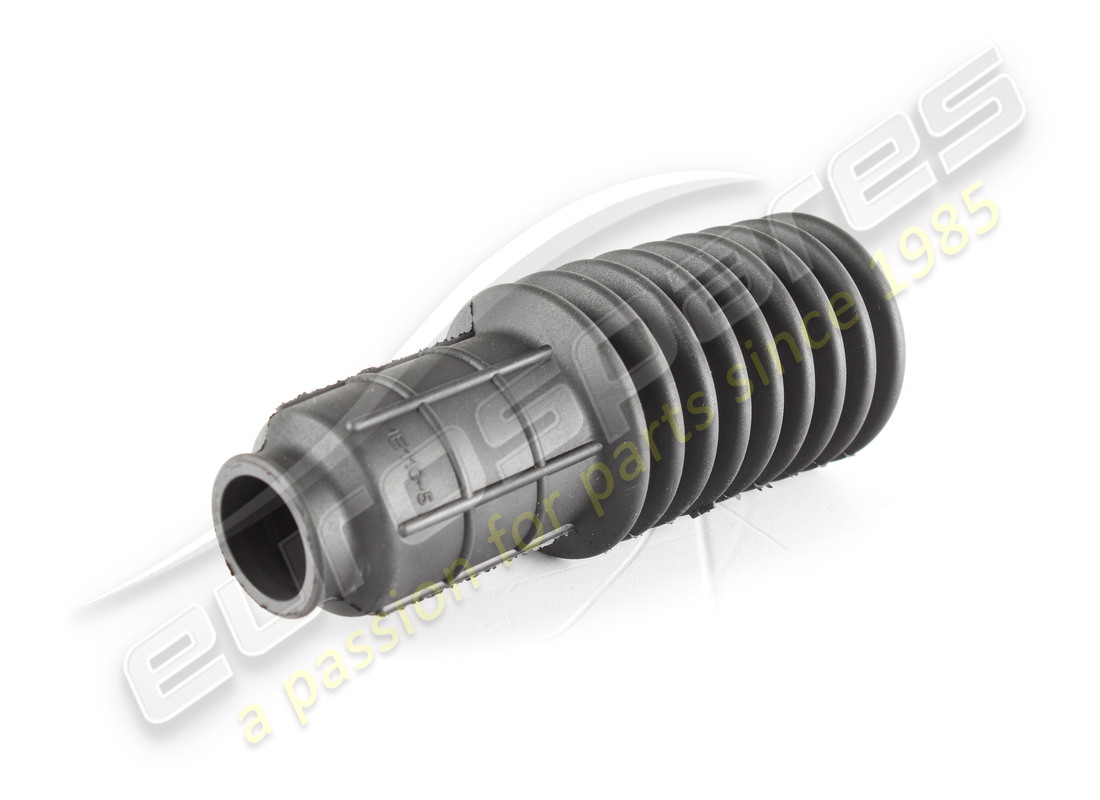

# 005
MPN: 115990
RECHTER BALG
Für Box Nr. 123913-123914
aus £152,06
aus £152,06
# 005
MPN: 131650
RECHTER BALG
Für Box Nr. 131687-131688
aus £84,75
aus £84,75
# 006
MPN: 115989
LINKER BALG
Für Box Nr. 123913-123914
aus £152,06
aus £152,06
# 006
MPN: 131649
LET BALGEN
Für Box Nr. 131687-131688
aus £36,72
aus £36,72
# 007
MPN: 108293
ABSTANDSHALTER
aus £2,61
aus £2,61
Dieses Teil ersetzt die Teilenummer 108584
# 007
MPN: 108584
ABSTANDSHALTER
Ersetzung
Ersetzung
# 008
MPN: 107335
GUMMI-TÜLLE
aus £11,33
aus £11,33
# 009
MPN: 108294
Distanzrohr
aus £45,53
aus £45,53
Dieses Teil ersetzt die Teilenummer 107336 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 104030
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104125
# 011
MPN: 10519601
Scheibe
aus £0,51
aus £0,51
# 012
MPN: 16044321
SCHRAUBEN
aus £0,26
aus £0,26
# 013
MPN: 116413
Scheibe
aus £0,54
aus £0,54
# 014
MPN: 13543821
ZUCHT
aus £1,21
aus £1,21
Dieses Teil ersetzt die Teilenummer 210x1,25
# 015
MPN: 104030
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104125
# 016
MPN: 10519601
Scheibe
aus £0,51
aus £0,51
# 017
MPN: 127284
VERLÄNGERUNGSABDECKUNG
aus £17,77
aus £17,77
# 018
MPN: 127285
RING FÜR ABDECKUNG
aus £2,27
aus £2,27
