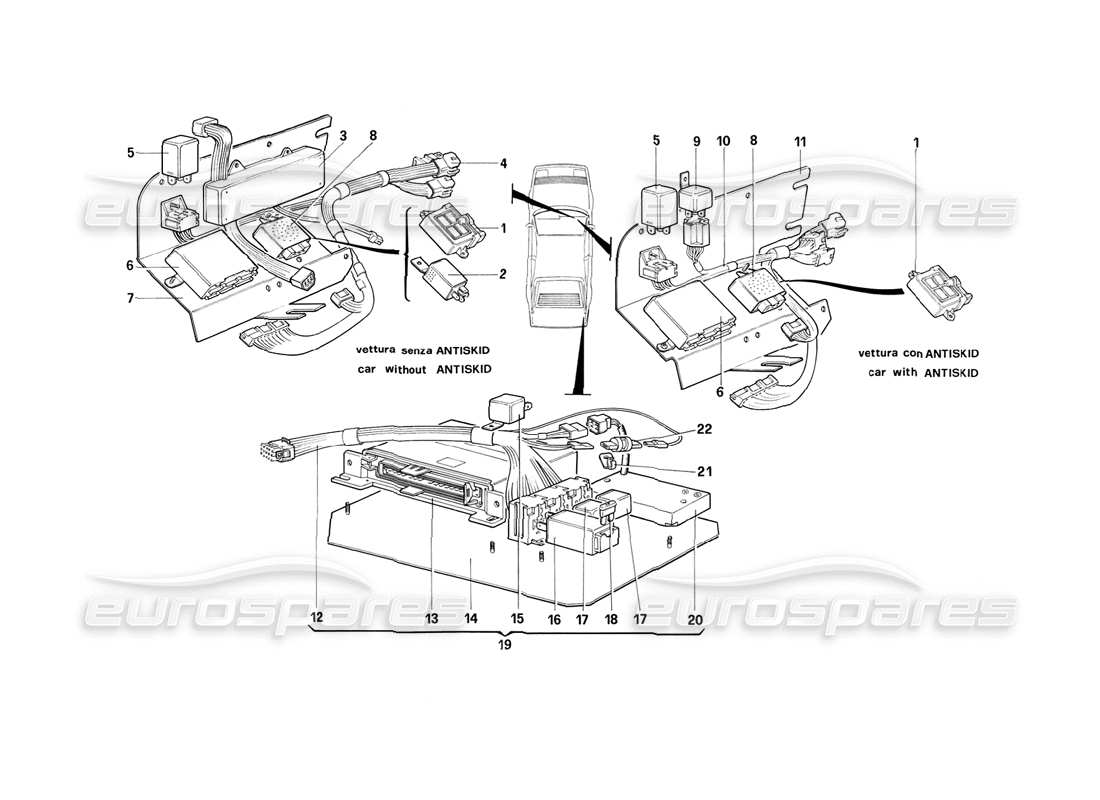

127 - Sekundäre Elektroplatinen – CH88 Ausgeschlossen
Ferrari Mondial 3.2 QV (1987) Secondary Electrical Boards - CH88 Excluded Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 130615
TACHOMETERSENSOR + AKUSTISCHER SUMMER
Für SA
aus £132,55
aus £132,55
# 002
-
DRUCK UND HOHE ABGASTEMPERATUR
Für C7
# 002
MPN: 131486
AKUSTISCHER SUMMER BEI NIEDRIGEM ÖL
aus £49,82
aus £49,82
# 003
MPN: 61835300
ELEKTRONISCHE EINHEIT
Nicht für uns
aus £182,91
aus £182,91
# 003
MPN: 61835400
ELEKTRONISCHE EINHEIT
Für uns
aus £245,99
aus £245,99
# 004
MPN: 127267
KABEL
Nicht für USA – SA – C7
aus £13,68
aus £13,68
# 004
MPN: 127273
KABEL
Für uns
aus £65,55
aus £65,55
# 004
MPN: 130617
KABEL
Für SA
aus £51,22
aus £51,22
# 004
MPN: 132385
KABEL
Für C7
aus £77,75
aus £77,75
# 005
MPN: 60870200
TIMER FÜR INNENBELEUCHTUNG
aus £165,38
aus £165,38
# 006
MPN: 61787800
INNENTEMPERATUR DER ELEKTRONISCHEN EINHEIT
aus £402,90
aus £402,90
# 007
MPN: 61788200
PANEL
Für Linkslenker – nicht für SA
aus £117,60
aus £117,60
# 007
MPN: 61878000
PANEL
Für Rechtslenker
aus £35,41
aus £35,41
# 007
MPN: 61966100
PANEL
Für SA
aus £42,63
aus £42,63
# 008
MPN: 61830700
SICHERHEITSGURT-STEUERGERÄT US - SA
aus £198,45
aus £198,45
Dieses Teil ersetzt die Teilenummer 61268300
# 009
MPN: 61914500
Steuerrelais für Bremswarnleuchte
Nicht für uns
aus £8,64
aus £8,64
# 010
MPN: 133891
KABEL
Nicht für USA – SA
aus £46,46
aus £46,46
# 010
MPN: 134254
KABEL
für USA
aus £74,61
aus £74,61
# 010
MPN: 134498
KABEL
Für SA
aus £91,22
aus £91,22
# 011
MPN: 62339400
PANEL
Für Linkslenker – nicht für SA
aus £66,69
aus £66,69
# 011
MPN: 62378700
PANEL
Für Rechtslenker
aus £98,14
aus £98,14
# 011
MPN: 62450000
PANEL
Für SA
aus £92,54
aus £92,54
# 012
MPN: 127274
KABEL FÜR DIE STEUERUNG DES SAUERSTOFFSENSORS
Für USA - AUS
aus £31,80
aus £31,80
# 013
MPN: 127479
ELEKTRONISCHE KONTROLLEINHEIT
Für uns
aus £643,26
aus £643,26
# 014
MPN: 61747300
(1B) PLATTE FÜR ECU - AUS - US - SA
aus £64,73
aus £64,73
# 014
MPN: 61872900
(2B) PLATTE FÜR ECU
Für USA – SA
aus £88,76
aus £88,76
# 014
MPN: 62356400
(1A) PLATTE FÜR ECU
Für AUS - US - SA
aus £88,76
aus £88,76
# 014
MPN: 62356400
PLATTE FÜR ECU
Für C7
aus £88,76
aus £88,76
# 014
MPN: 62375500
(2A) PLATTE FÜR ECU
Für USA – SA
aus £86,13
aus £86,13
# 015
MPN: 62374200
RELAIS FÜR ANREICHUNG WÄHREND DER BESCHLEUNIGUNGV
aus £60,01
aus £60,01
# 016
MPN: 61766200
RELAIS FÜR SAUERSTOFFSENSOR
Für USA - AUS
aus £315,44
aus £315,44
# 017
MPN: 40130106
RELAIS
aus £13,48
aus £13,48
Dieses Teil ersetzt die Teilenummer 110355
# 018
MPN: 125241
FUSE 10 A. – FÜR UNS – AUS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11054990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 61747200
(18) PLATTE VOLLSTÄNDIGER SAUERSTOFFSENSOR
Für USA - AUS
# 019
MPN: 61876300
(2B) PLATTE KOMPLETT SAUERSTOFFSENSOR
Für uns
# 019
MPN: 62347500
PLATTE KOMPLETT SAUERSTOFFSENSOR
Für C7
# 019
MPN: 62375400
(1A) PLATTE KOMPLETT SAUERSTOFFSENSOR
Für USA - AUS
aus £1.107,76
aus £1.107,76
# 019
MPN: 62375600
(2A) PLATTE KOMPLETT SAUERSTOFFSENSOR
Für uns
aus £1.107,76
aus £1.107,76
# 020
MPN: 61402500
(B) KATALYTISCHE KONVERTER-STEUEREINHEIT
Für USA - AUS
aus £661,41
aus £661,41
# 020
MPN: 62347000
(A) KATALYTISCHE KONVERTER-STEUEREINHEIT
Für USA - AUS
aus £252,95
aus £252,95
# 020
MPN: 62347000
KATALYTISCHE KONVERTER-STEUEREINHEIT
Für C7
aus £252,95
aus £252,95
# 021
MPN: 61423400
CLIP FÜR DIODE
Für USA - AUS
aus £1,36
aus £1,36
# 022
MPN: 121776
DIODE
Für USA - AUS
aus £9,15
aus £9,15
