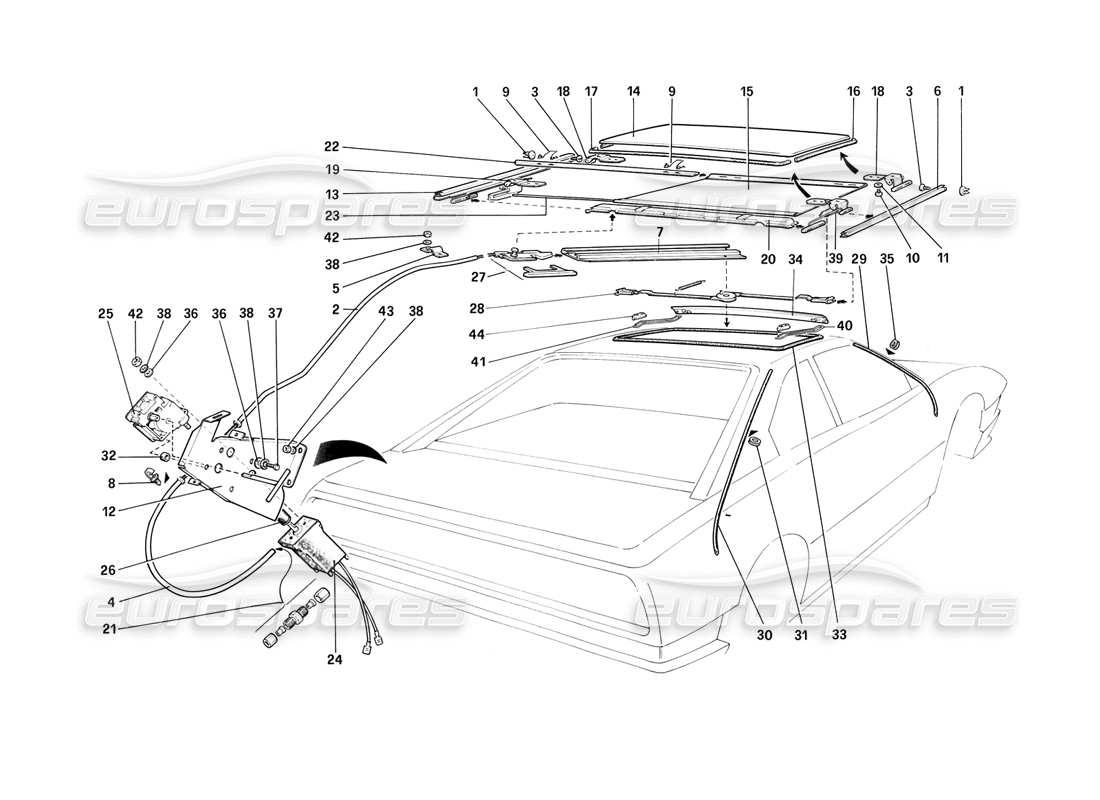

130 - Sonnendach – 3.2 Mondial Coupé
Ferrari Mondial 3.2 QV (1987) Sun Roof - 3.2 Mondial Coupe Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 60911800
SCHRAUBENMUTTER
aus £0,47
aus £0,47
# 002
MPN: 60911700
ROHR
BIS 75038
aus £109,77
aus £109,77
# 002
MPN: 62447100
ROHR
Von 75039
aus £98,21
aus £98,21
# 003
MPN: 60911900
SCHRAUBEN
aus £0,47
aus £0,47
# 004
MPN: 60970400
ROHR
BIS 75038
aus £69,79
aus £69,79
Dieses Teil ersetzt die Teilenummer 60916000
# 004
MPN: 62447000
ROHR
Von 75039
aus £159,93
aus £159,93
# 005
MPN: 60916100
Halterung
aus £6,58
aus £6,58
# 006
MPN: 60964700
RECHTE FRONTFÜHRUNG
aus £4,02
aus £4,02
# 007
MPN: 61310500
FÜHRUNG
aus £12,05
aus £12,05
# 008
MPN: 14573480
CLIP
aus £0,71
aus £0,71
# 009
MPN: 60963800
STOP-FEDER
aus £74,97
aus £74,97
# 010
MPN: 60965100
SCHRAUBE FÜR VORDER- UND RÜCKPLATTE
aus £0,47
aus £0,47
# 011
MPN: 60965200
Scheibe
aus £0,47
aus £0,47
# 012
MPN: 60917300
UNTERSTÜTZUNG FÜR DEN MOTOR
BIS 75038
aus £70,64
aus £70,64
# 012
MPN: 62446600
UNTERSTÜTZUNG FÜR DEN MOTOR
Von 75039
aus £41,40
aus £41,40
# 013
MPN: 60964600
LINKE FÜHRUNG VORNE
aus £21,74
aus £21,74
# 014
MPN: 60913300
SCHIEBEDACH, KOMPLETT
aus £379,83
aus £379,83
# 015
MPN: 61030000
INNENVERKLEIDUNG
aus £610,61
aus £610,61
# 016
MPN: 60963100
VORDERE, SEITLICHE DICHTUNG
aus £274,44
aus £274,44
# 017
MPN: 60963200
HINTERE DICHTUNG
aus £68,04
aus £68,04
# 018
MPN: 60963500
VORDERE FÜHRUNGSPLATTE
aus £405,02
aus £405,02
# 019
MPN: 60963600
FÜHRUNGSPLATTE HINTEN LINKS
aus £240,51
aus £240,51
# 020
MPN: 60913600
MOBILE TRAVERSE
aus £58,11
aus £58,11
# 021
MPN: 60964900
KABELANSCHLUSS
aus £40,84
aus £40,84
# 022
MPN: 60963900
FÜHRUNG
aus £213,63
aus £213,63
Dieses Teil ersetzt die Teilenummer 60653100
# 023
MPN: 60964000
STANGE
aus £3,72
aus £3,72
# 024
MPN: 60964200

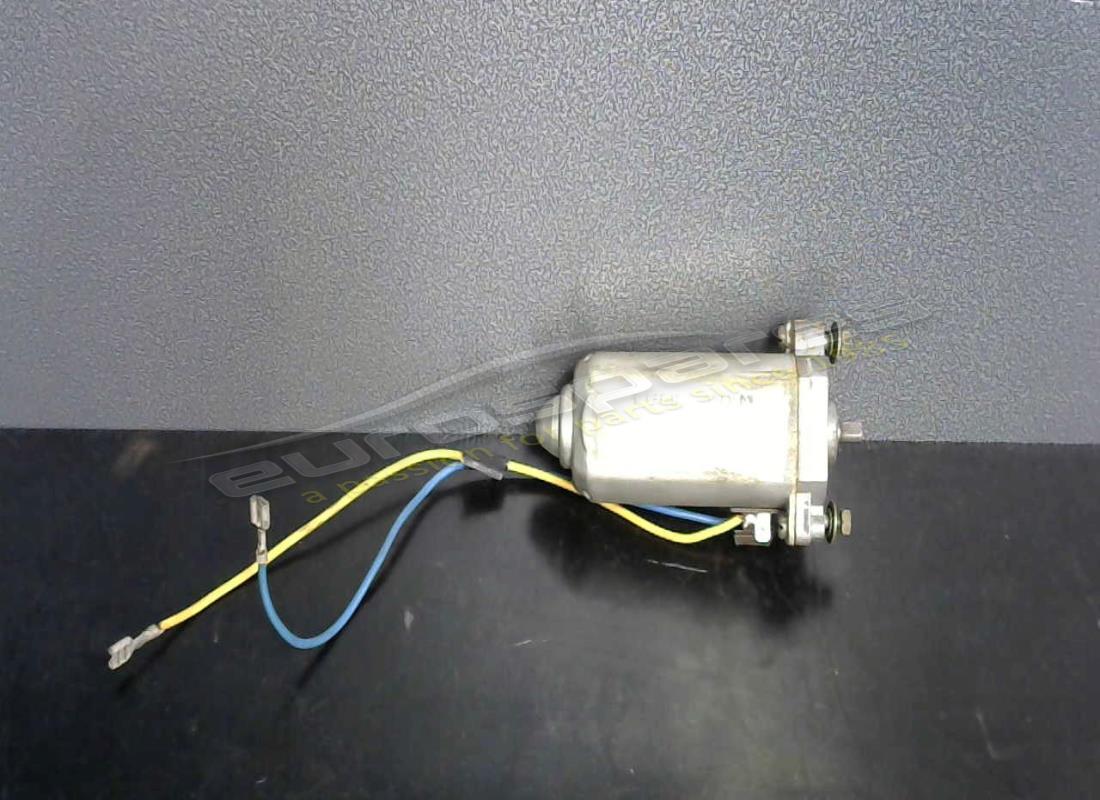

MOTOR
BIS 75038
aus £372,89
aus £372,89
# 024
MPN: 62446800
MOTOR
Von 75039
aus £973,70
aus £973,70
Dieses Teil ersetzt die Teilenummer 60964200, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 60964300
UNTERSETZUNGSGETRIEBE
BIS 75038
Ersetzung
Ersetzung
# 026
MPN: 60964400
ELASTISCHE KUPPLUNG
BIS 75038
aus £34,27
aus £34,27
# 027
MPN: 60970200
KABEL
aus £3.590,33
aus £3.590,33
Dieses Teil ersetzt die Teilenummer 60964500
# 028
MPN: 60976600
HEBELWIRKUNG
aus £406,23
aus £406,23
# 029
MPN: 60915600
VORDERES ABLAUFROHR
aus £7,68
aus £7,68
# 030
MPN: 60915700
HINTERES ABLAUFROHR
aus £3,85
aus £3,85
# 031
MPN: 10396680
ISOLIERRING FÜR HINTERROHRE
aus £1,11
aus £1,11
# 032
MPN: 60915800
ABSTANDSHALTER
BIS 75038
aus £4,29
aus £4,29
# 033
MPN: 60962900
Dichtung
aus £60,26
aus £60,26
# 034
MPN: 61105200
SPOYLER
Ersetzung
Ersetzung
# 035
MPN: 10396280
ISOLIERRING FÜR VORDERROHRE
aus £1,73
aus £1,73
# 036
MPN: 12638101
Scheibe
aus £0,71
aus £0,71
# 037
MPN: 10978221
SCHRAUBEN
BIS 75038
aus £1,14
aus £1,14
Dieses Teil ersetzt die Teilenummer 10978224
# 038
MPN: 10615371
Scheibe
Ersetzung
Ersetzung
# 039
MPN: 60963700
FÜHRUNGSPLATTE HINTEN RECHTS
aus £221,66
aus £221,66
# 040
MPN: 61105400
RH FRÜHLING
aus £28,83
aus £28,83
# 041
MPN: 61105300
LINKER FRÜHLING
aus £21,32
aus £21,32
# 042
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 043
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 044
MPN: 61105600
Halterung
