018 - Schmiersystem

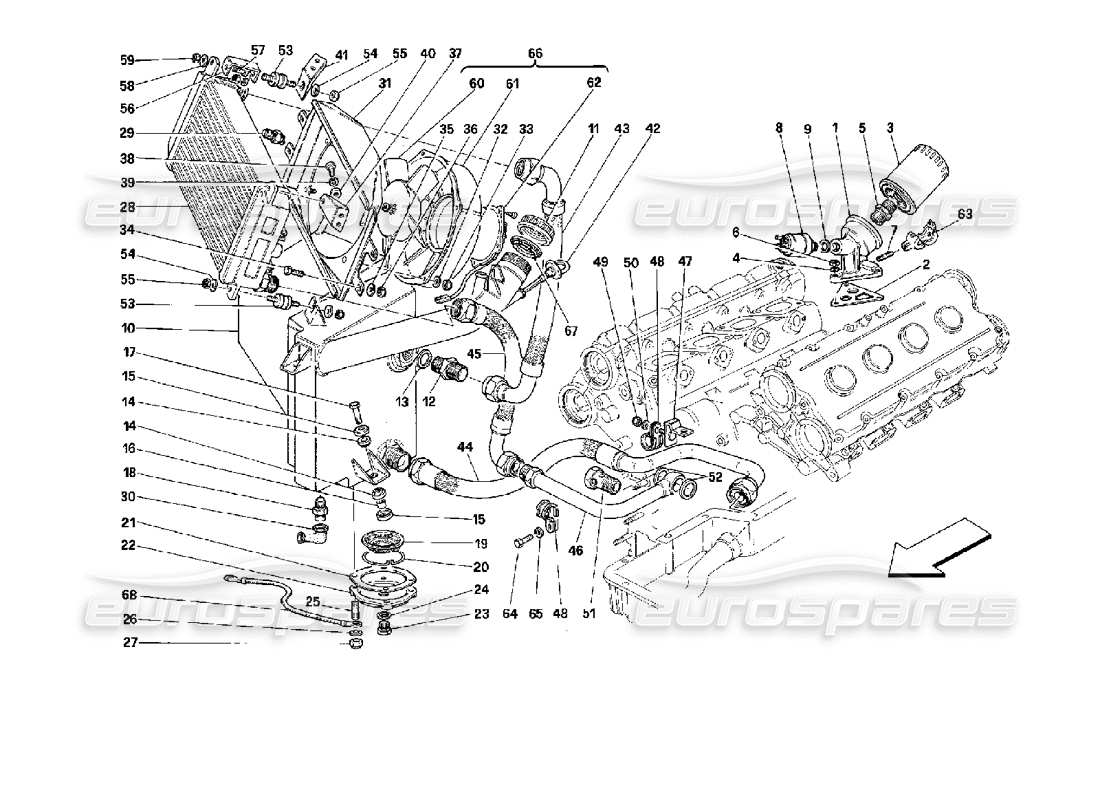

Ferrari Mondial 3.4 t Coupe/Cabrio Lubrication System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 138348
ÖLFILTERBASIS
aus £410,53
aus £410,53
# 002
MPN: 137579
Dichtung
Ersetzung
Ersetzung
# 003
MPN: 197654
Ölfilter
aus £26,88
aus £26,88
Dieses Teil ersetzt die Teilenummer 191462
# 004
MPN: 12601374
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 124229
UNION
aus £23,69
aus £23,69
# 006
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104125
# 007
MPN: 13539024
STEHBOLZEN
aus £0,76
aus £0,76
Dieses Teil ersetzt die Teilenummer 13539021
# 009
MPN: 10259960
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95017
# 010
MPN: 136380
ÖLTANK
aus £505,26
aus £505,26
# 011
MPN: 180320
Tankdeckel
aus £95,00
aus £95,00
# 012
MPN: 138150
UNION
aus £17,12
aus £17,12
# 013
MPN: 144487
Dichtung
aus £6,05
aus £6,05
# 014
MPN: 107978
UNTERLAGE
aus £1,10
aus £1,10
# 015
MPN: 107979
DECKEL
aus £1,11
aus £1,11
# 016
MPN: 107980
ABSTANDSHALTER
aus £1,59
aus £1,59
# 017
MPN: 123029
SCHRAUBEN
aus £0,47
aus £0,47
# 018
MPN: 107576
ÖLTEMPERATUR-THERMISTOR
aus £90,63
aus £90,63
Dieses Teil ersetzt die Teilenummer 4159681 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 122429
Filter
aus £3,27
aus £3,27
# 020
MPN: 103944
FILTERDICHTUNGSRING
aus £36,75
aus £36,75
Dieses Teil ersetzt die Teilenummer 24124 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 139631
Dichtung
aus £2,68
aus £2,68
# 022
MPN: 139627
ABDECKUNG
aus £591,09
aus £591,09
# 023
MPN: 10300771
KRAFTSTOFFABLASSSCHRAUBE
aus £0,50
aus £0,50
# 024
MPN: 10257060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10253060 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 11500621
STEHBOLZEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11500620
# 026
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 028
MPN: 138385
ÖLKÜHLER
aus £238,57
aus £238,57

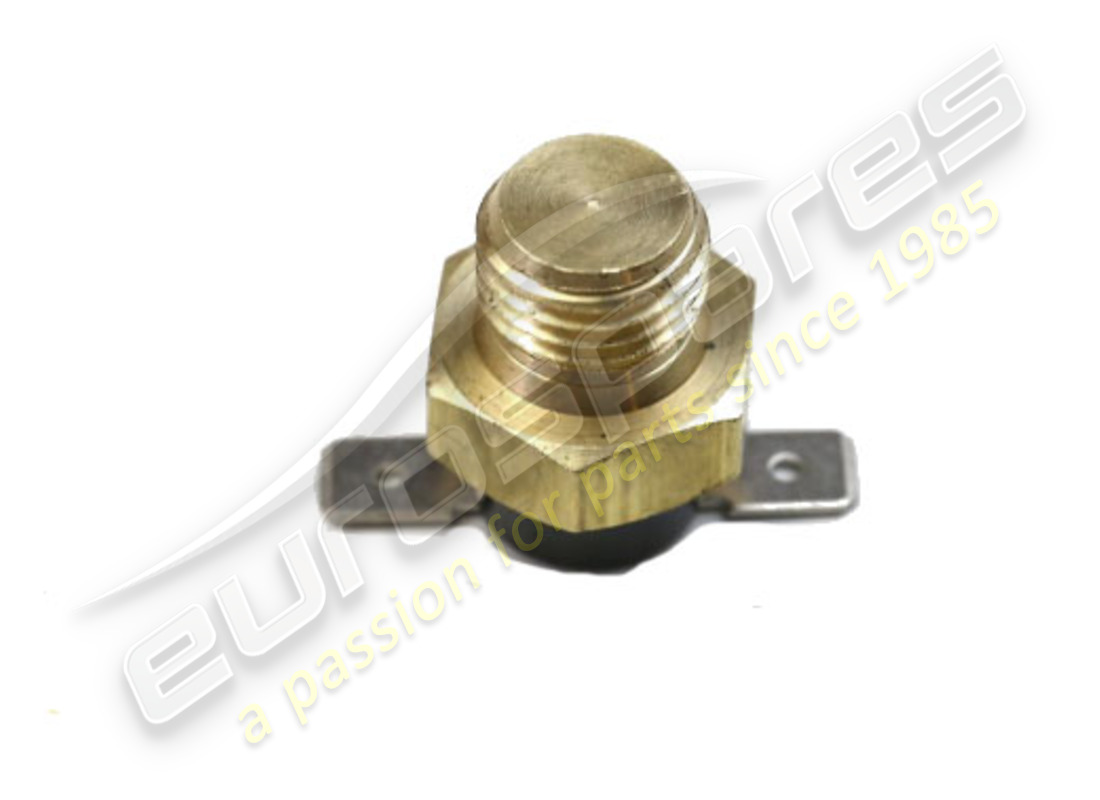

# 029
MPN: 123277
THERMO SCHALTER
aus £123,19
aus £123,19
# 030
MPN: 107003
DECKEL
aus £5,79
aus £5,79
# 031
MPN: 140809
ELEKTRO-LÜFTERKAPPE
aus £157,50
aus £157,50
# 032
MPN: 14496401
Scheibe
Ersetzung
Ersetzung
# 033
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 034
MPN: 10902324
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10902311, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 14496401
Scheibe
Ersetzung
Ersetzung
# 036
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 037
MPN: 140801
VORDERE HALTERUNG
aus £12,49
aus £12,49
# 038
MPN: 10902211
SCHRAUBEN
aus £0,47
aus £0,47
# 039
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 14496401
Scheibe
Ersetzung
Ersetzung
# 041
MPN: 140802
HINTERE HALTERUNG
aus £21,15
aus £21,15
# 042
MPN: 141963
ÖLSTANDSSTANGE
aus £8,17
aus £8,17
Dieses Teil ersetzt die Teilenummer 140750
# 043
MPN: 140313
KÜHLER-TANK-ROHR
aus £371,49
aus £371,49
# 044
MPN: 140311
ANSCHLUSSROHR FÜR TANK/FÖRDERPUMPE
aus £1.443,92
aus £1.443,92

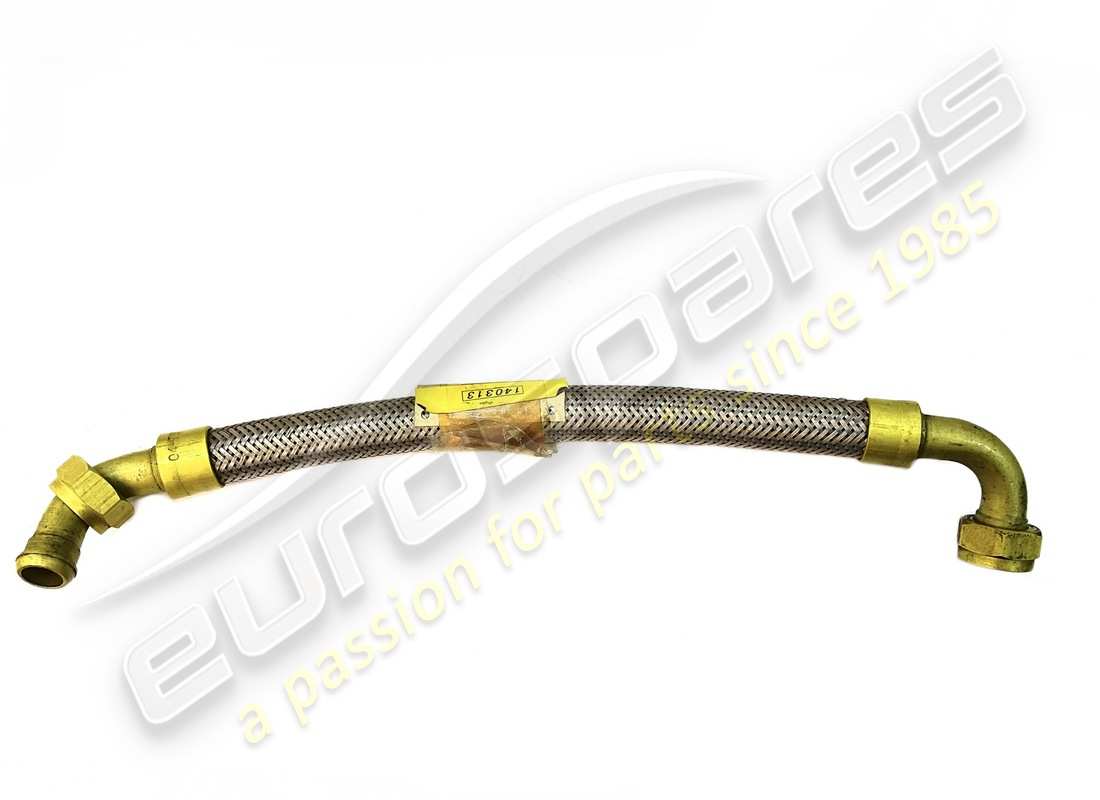

# 045
MPN: 140312
FLEXIBLES ROHR VOM MOTOR ZUM KÜHLER
aus £867,96
aus £867,96

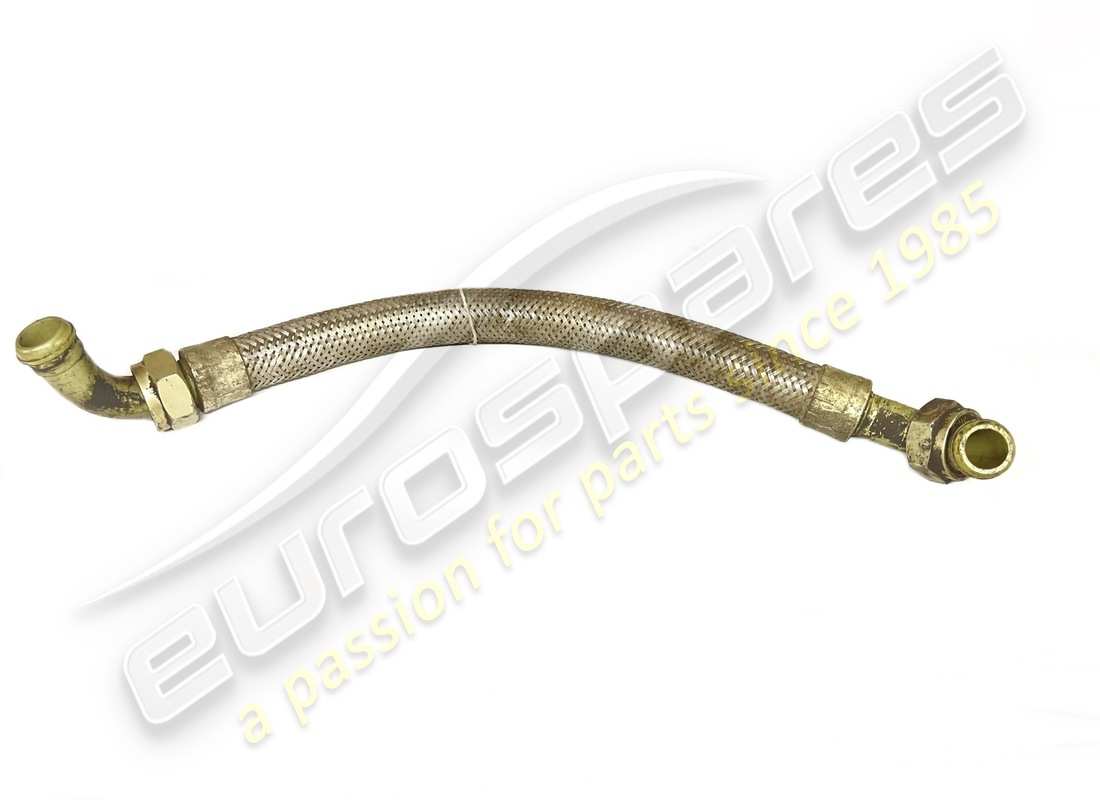

# 046
MPN: 142198
NICHT FLEXIBLES ROHR VOM MOTOR ZUM KÜHLER
aus £238,72
aus £238,72
# 047
MPN: 140723
Halterung
aus £14,07
aus £14,07
# 048
MPN: 10442090
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 049
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 050
MPN: 10519421
Scheibe
Ersetzung
Ersetzung
# 051
MPN: 129809
UNION
aus £33,73
aus £33,73
# 052
MPN: 144487
Dichtung
aus £6,05
aus £6,05
# 053
MPN: 102947
UNTERLAGE
aus £6,17
aus £6,17
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 054
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 055
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 056
MPN: 143232
Halterung
- Gültig bis Fahrzeugnummer 81390
# 057
MPN: 10902324
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10902311, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 058
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 059
MPN: 12575411
NUSS
Ersetzung
Ersetzung
# 060
MPN: 143544
LÜFTER
aus £30,41
aus £30,41
# 061
MPN: 143545
FÖRDERER
aus £16,20
aus £16,20
# 062
MPN: 143543
LÜFTERMOTOR
aus £55,40
aus £55,40
# 063
MPN: 141818
BLOCK
aus £11,76
aus £11,76
# 064
MPN: 10902011
SCHRAUBEN
aus £1,11
aus £1,11
Dieses Teil ersetzt die Teilenummer 10902411
# 065
MPN: 12644421
Scheibe
Ersetzung
Ersetzung
# 066
MPN: 140808
ELEKTROFAN KOMPLETT
aus £179,50
aus £179,50
Dieses Teil ersetzt die Teilenummer 143543, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 067
MPN: 142792
DICHTUNG FÜR KAPPE
Ersetzung
Ersetzung
# 068
MPN: 125365
KABEL
aus £0,71
aus £0,71
