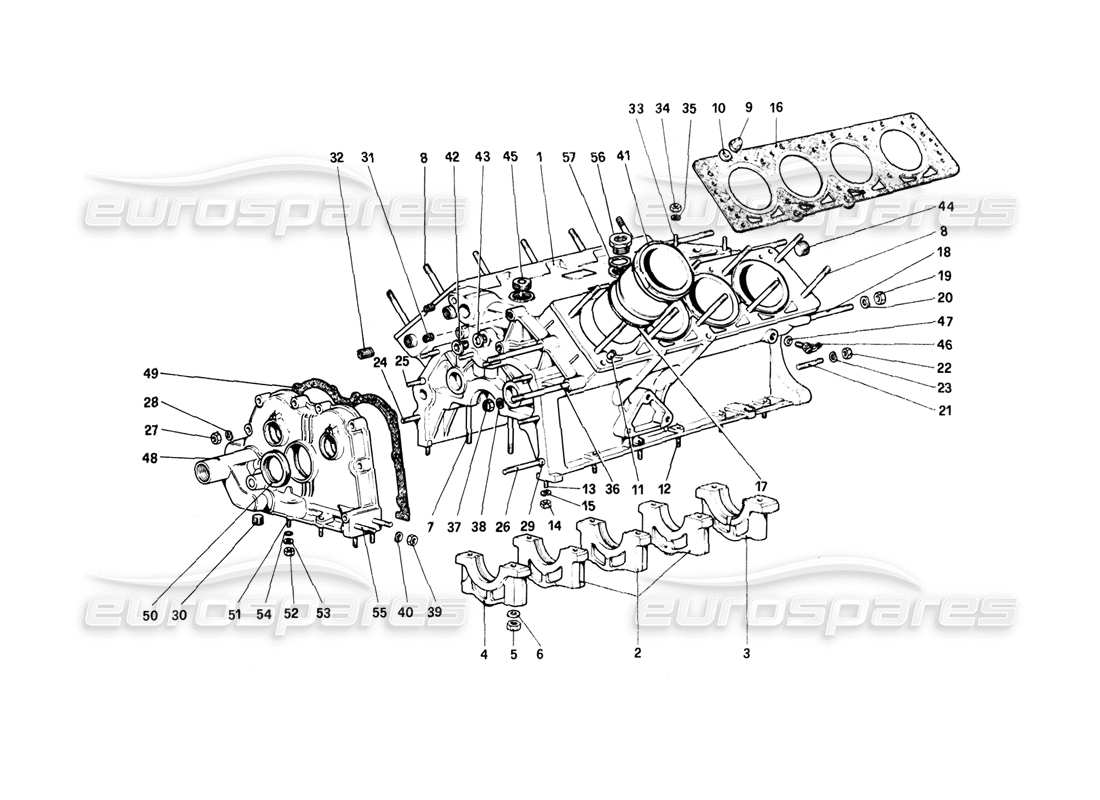

002 - KURBELGEHÄUSE
Ferrari Mondial 8 (1981) Crankcase Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 115540
KURBELGEHÄUSE
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 109088 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 115541
KELLER
Mit Gesamtnr. 115540
# 002
MPN: 103764
HAUPTLAGERKAPPE
Ersetzung
Ersetzung
# 003
MPN: 103765
HAUPTLAGERKAPPE
Ersetzung
Ersetzung
# 004
MPN: 103766
HAUPTLAGERKAPPE
Ersetzung
Ersetzung
# 005
MPN: 103841
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 4146542
# 009
MPN: 100101/A
Überwurfmutter
aus £12,10
aus £12,10
# 010
MPN: 100100
Scheibe
aus £1,52
aus £1,52
Dieses Teil ersetzt die Teilenummer 95242
# 011
MPN: 100097
DÜBEL
aus £8,70
aus £8,70
Dieses Teil ersetzt die Teilenummer 95079
# 012
MPN: 13517221
ZUCHT
Ersetzung
Ersetzung
# 013
MPN: 13516924
GEWINDEBOLZEN
aus £1,23
aus £1,23
Dieses Teil ersetzt die Teilenummer 13516921
# 013
MPN: 16100814
ZUCHT
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 16100824
NUSS
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 11198074
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 168946
Dichtung
aus £204,75
aus £204,75
Dieses Teil ersetzt die Teilenummer 108384
# 017
MPN: 110021
SIEGELRING
Als Alternative zu n. 102797
aus £7,02
aus £7,02
Dieses Teil ersetzt die Teilenummer 102797
# 018
MPN: 13953521
GEWINDEBOLZEN
aus £6,90
aus £6,90
Dieses Teil ersetzt die Teilenummer 13451221
# 019
MPN: 12164711
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12164712
# 020
MPN: 12601471
Scheibe
Ersetzung
Ersetzung
# 021
MPN: 11500621
GEWINDEBOLZEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11500620
# 022
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210
# 023
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 13517321
GEWINDEBOLZEN
aus £16,90
aus £16,90
Dieses Teil ersetzt die Teilenummer 13517320
# 025
MPN: 13517421
GEWINDEBOLZEN
aus £53,42
aus £53,42
Dieses Teil ersetzt die Teilenummer 13517420
# 026
MPN: 13518221
GEWINDEBOLZEN
aus £0,64
aus £0,64
# 027
MPN: 16104411
NUSS
aus £0,47
aus £0,47
# 028
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 029
MPN: 102704
DÜBEL
aus £1,59
aus £1,59
Dieses Teil ersetzt die Teilenummer 500805
# 030
MPN: 14326150
Stecker
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12326150
# 031
MPN: 103830
HELI - SPULE
Ersetzung
Ersetzung
# 032
MPN: 104657
HELI - COIL PRO FISS. FUHRMANN
Ersetzung
Ersetzung
# 033
MPN: 13517221
ZUCHT
Ersetzung
Ersetzung
# 034
MPN: 16104411
SELBSTVERRIEGELUNGSMUTTER
aus £0,47
aus £0,47
# 035
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 036
MPN: 115237
ZUCHT
aus £9,20
aus £9,20
Dieses Teil ersetzt die Teilenummer 107923
# 037
MPN: 12575621
SELBSTVERRIEGELUNGSMUTTER
aus £1,43
aus £1,43
# 038
MPN: 107993
Scheibe
aus £10,90
aus £10,90
# 039
MPN: 12164711
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12164712
# 040
MPN: 12601471
Scheibe
Ersetzung
Ersetzung
# 041
MPN: 103588
ZYLINDERBUCHSE
aus £393,30
aus £393,30
# 042
MPN: 10275011
Stecker
aus £1,05
aus £1,05
Dieses Teil ersetzt die Teilenummer 10275001 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 043
MPN: 10263460
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95119
# 044
MPN: 10269850
GEWINDESTECKER
aus £0,94
aus £0,94
# 045
MPN: 10269950
Stecker
aus £21,87
aus £21,87
Dieses Teil ersetzt die Teilenummer 95124
# 046
MPN: 103948
KÜHLERABFLUSSHAHN M14X1.5MM
aus £96,98
aus £96,98
Dieses Teil ersetzt die Teilenummer 10300640 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 047
MPN: 10280060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 100501 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 112473
ABDECKUNG
Mit kompletter Basis
# 049
MPN: 135089
Dichtung
aus £14,83
aus £14,83
Dieses Teil ersetzt die Teilenummer 103791 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 050
MPN: 108224
SIEGELRING
aus £18,64
aus £18,64
Dieses Teil ersetzt die Teilenummer 105231
# 051
MPN: 12354524
GEWINDEBOLZEN
aus £15,48
aus £15,48
Dieses Teil ersetzt die Teilenummer 12354521
# 052
MPN: 16100824
NUSS
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 053
MPN: 11198074
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 054
MPN: 103039
SIEGELRING
(Mindestbestellmenge = 10)
aus £1,62
aus £1,62
Dieses Teil ersetzt die Teilenummer 95860041
# 055
MPN: 13546221
GEWINDEBOLZEN
aus £0,95
aus £0,95
# 056
MPN: 115245
UNION
aus £65,69
aus £65,69
# 057
MPN: 10296260
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 94701
