009 - Kraftstoffpumpe und Rohre

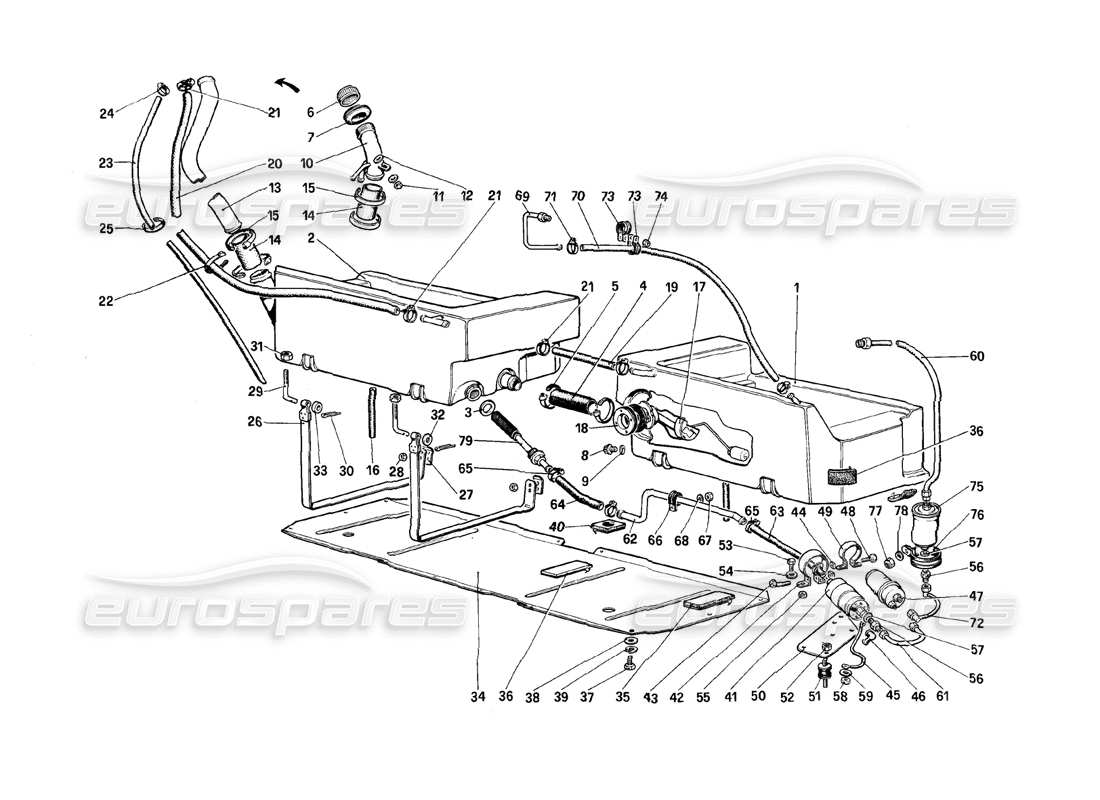

Ferrari Mondial 8 (1981) Fuel Pump and Pipes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 115663
RECHTER KRAFTSTOFFTANK.
aus £1.188,98
aus £1.188,98
# 002
MPN: 115664
SERBATOIO CARBURANTE SX.
Ersetzung
Ersetzung
# 003
MPN: 102645
DICHTUNG ODER DICHTUNG
aus £3,63
aus £3,63
Dieses Teil ersetzt die Teilenummer 104283 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 116270
TANKVERBINDUNGSHÜLSE
aus £53,09
aus £53,09
Dieses Teil ersetzt die Teilenummer 121487
# 005
MPN: 108785
KLEMME FÜR HÜLSE
Ersetzung
Ersetzung
# 006
MPN: 113401
KRAFTSTOFFEINFÜLLVERSCHLUSS
aus £66,15
aus £66,15
Dieses Teil ersetzt die Teilenummer 101453 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 101465
DICHTUNG ODER DICHTUNG
aus £45,30
aus £45,30
Dieses Teil ersetzt die Teilenummer 821287 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 10300771
KRAFTSTOFFABLASSSCHRAUBE
aus £0,50
aus £0,50
# 009
MPN: 10278650
DICHTUNG ODER DICHTUNG
aus £0,47
aus £0,47
# 010
MPN: 116406
KRAFTSTOFFFÜLLSTOFF
aus £256,71
aus £256,71
# 011
MPN: 12574221
SELBSTVERRIEGELUNGSMUTTER
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 125519, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 116405
ROHR, DAS DEN FÜLLSTOFF MIT DEM TANK VERBINDET
aus £62,03
aus £62,03
# 014
MPN: 114278
ÄRMEL
aus £56,28
aus £56,28
# 015
MPN: 12174790
JUBILÄUMSCLIP
aus £1,08
aus £1,08
Dieses Teil ersetzt die Teilenummer 50188200
# 016
MPN: 116587
WASSERABLAUFSCHLAUCH
aus £6,09
aus £6,09
# 017
MPN: 116045
STEUERUNG DER KRAFTSTOFFFÜLLSTANDSANZEIGE
aus £102,20
aus £102,20
# 018
MPN: 121435
STEUERUNGSBEFESTIGUNGSRING
aus £44,76
aus £44,76
Dieses Teil ersetzt die Teilenummer 116012 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 116777
ANSCHLUSSROHR FÜR TANKENTLÜFTUNG
aus £28,65
aus £28,65
Dieses Teil ersetzt die Teilenummer 114916 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 116852
ENTLÜFTUNGSSCHLAUCH VOM TANK ZUM ANSCHLUSS
aus £63,05
aus £63,05
# 021
MPN: 13000390
JUBILÄUMSCLIP
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 105550
JUBILÄUMSCLIP
aus £1,28
aus £1,28
# 023
MPN: 125034
ANSCHLUSS-ENTLÜFTUNGSROHR
Ersetzung
Ersetzung
# 024
MPN: 102721
JUBILÄUMSCLIP
Ersetzung
Ersetzung
# 025
MPN: 40135402
JUBILÄUMSCLIP
aus £2,45
aus £2,45
Dieses Teil ersetzt die Teilenummer 111193
# 026
MPN: 115732
NASTRO FISS. SERBATOI
aus £105,00
aus £105,00
# 027
MPN: 115734
PLATTE
aus £2,00
aus £2,00
# 028
MPN: 12575411
SELBSTVERRIEGELUNGSMUTTER
Ersetzung
Ersetzung
# 029
MPN: 213177
SPURSTANGE
Ersetzung
Ersetzung
# 030
MPN: 10796440
SPLIT PIN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 264555
# 031
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104125
# 032
MPN: 10519601
Scheibe
aus £0,53
aus £0,53
# 033
MPN: 13605911
ABSTANDSHALTER
aus £2,81
aus £2,81
# 034
MPN: 116565
TANKSCHUTZSCHOTT
aus £306,25
aus £306,25
# 035
MPN: 116566
ÄUSSERE DICKE
Ersetzung
Ersetzung
# 036
MPN: 115330
INNERE DICKE UND AUF DEN TANKS
aus £8,54
aus £8,54
# 037
MPN: 10902121
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 20146601
# 038
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 116585
Dichtung
aus £4,61
aus £4,61
# 041
MPN: 121727
BENZINPUMPE
(ersetzt: 113976)
aus £96,49
aus £96,49
Dieses Teil ersetzt die Teilenummer 113976 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 121727
BENZINPUMPE
aus £96,49
aus £96,49
Dieses Teil ersetzt die Teilenummer 113976 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 113673
KRAFTSTOFFPUMPEN-DICHTUNGSKLEMME
Ersetzung
Ersetzung
# 043
MPN: 10377311
SCHRAUBEN
aus £0,47
aus £0,47
# 044
MPN: 14089311
NUSS
aus £0,47
aus £0,47
# 045
MPN: 115153
ERDKABEL
aus £3,16
aus £3,16
# 046
MPN: 107003
CAPPUCCETTO PROTEZIONE RNORSETTI
aus £5,79
aus £5,79
# 047
MPN: 113978
AKKUMULATOR
aus £225,00
aus £225,00
# 048
MPN: 10376111
SCHRAUBEN
aus £0,47
aus £0,47
# 049
MPN: 113674
Akku-Halteklammer
aus £17,54
aus £17,54
# 050
MPN: 115547
UNTERSTÜTZUNG
aus £10,09
aus £10,09
# 051
MPN: 102947
ELASTISCHER Zwickel
aus £6,17
aus £6,17
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 12574221
SELBSTVERRIEGELUNGSMUTTER
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 125519, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 053
MPN: 10902121
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 20146601
# 054
MPN: 10519421
Scheibe
Ersetzung
Ersetzung
# 055
MPN: 12574221
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 125519, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 056
MPN: 109797
UNION
aus £10,16
aus £10,16
# 057
MPN: 11270160
Dichtung
aus £0,92
aus £0,92
# 058
MPN: 15896221
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 15896225
# 059
MPN: 10571570
Scheibe
aus £0,88
aus £0,88
# 060
MPN: 115529
KRAFTSTOFFSCHLAUCH VOM FILTER ZUM ZÄHLER
aus £110,00
aus £110,00
# 061
MPN: 115532
KRAFTSTOFFSCHLAUCHPUMPE ZUM AKKUMULATOR
aus £237,79
aus £237,79
# 062
MPN: 116539
KRAFTSTOFFSCHLAUCH VOM FILTER ZUR PUMPE
aus £23,02
aus £23,02
# 063
MPN: 116777
PUMPENSEITIGE HÜLSE
aus £28,65
aus £28,65
Dieses Teil ersetzt die Teilenummer 114916 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 064
MPN: 116776
FILTERSEITIGE HÜLSE
aus £9,90
aus £9,90
# 065
MPN: 13000390
JUBILÄUMSCLIP
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 066
MPN: 10441590
JUBILÄUMSCLIP
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10113600
# 067
MPN: 12574211
SELBSTVERRIEGELUNGSMUTTER
aus £0,71
aus £0,71
# 068
MPN: 10519401
Scheibe
aus £0,71
aus £0,71
# 069
MPN: 115543
BENZIN-REFLOW-ROHR
aus £61,64
aus £61,64
# 070
MPN: 154709
BENZIN-RÜCKFLUSSGUMMISCHLAUCH
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 120441 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 071
MPN: 104879
JUBILÄUMSCLIP
Ersetzung
Ersetzung
# 072
MPN: 115548
TUBO DALL'ACCUMULATORE AL FILTRO
aus £47,94
aus £47,94
# 073
MPN: 10441190
JUBILÄUMSCLIP
aus £0,47
aus £0,47
# 074
MPN: 12574211
SELBSTVERRIEGELUNGSMUTTER
aus £0,71
aus £0,71
# 075
MPN: 178647
KRAFTSTOFFFILTER
aus £12,55
aus £12,55
Dieses Teil ersetzt die Teilenummer 115738
# 076
MPN: 115140
HALTERUNG / UNTERSTÜTZUNG
aus £10,37
aus £10,37
# 077
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104125
# 078
MPN: 13550301
Scheibe
aus £0,47
aus £0,47
# 079
MPN: 116404
KRAFTSTOFFFILTER
Ersetzung
Ersetzung
