013 - Abgassystem

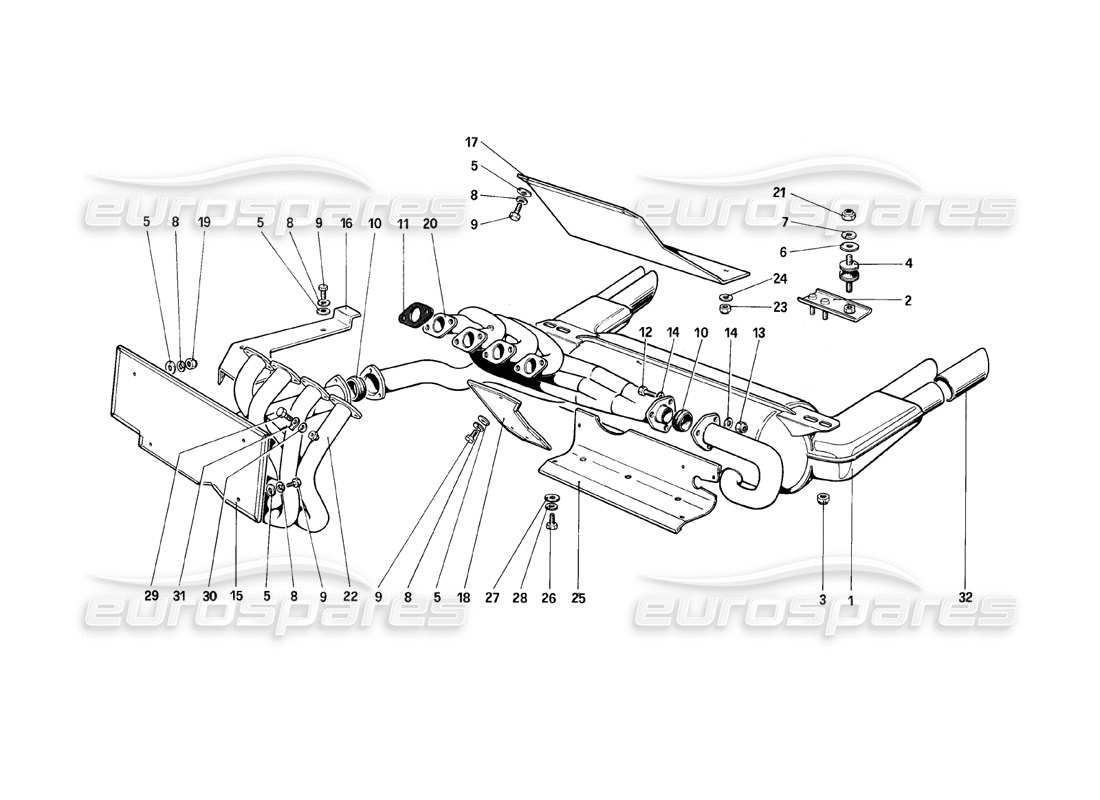

Ferrari Mondial 8 (1981) Exhaust System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 113251
KOMPLETT AUSPUFF
aus £3.797,19
aus £3.797,19
# 002
MPN: 116349
HALTERUNG / UNTERSTÜTZUNG
aus £226,97
aus £226,97
Dieses Teil ersetzt die Teilenummer 109442
# 003
MPN: 114748
SELBSTVERRIEGELUNGSMUTTER
aus £7,97
aus £7,97
# 004
MPN: 116351
UNTERSTÜTZUNG
aus £29,94
aus £29,94
# 005
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 12646701
Scheibe
aus £0,53
aus £0,53
# 007
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 10902121
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 20146601
# 010
MPN: 146698
Dichtung
Alternative Verwendung:154984
aus £10,97
aus £10,97
Dieses Teil ersetzt die Teilenummer 103377 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 106125
DICHTUNG ODER DICHTUNG
aus £10,51
aus £10,51
Dieses Teil ersetzt die Teilenummer 105942 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 16044021
SCHRAUBEN
aus £1,67
aus £1,67
Dieses Teil ersetzt die Teilenummer 119631
# 013
MPN: 144748
SELBSTVERRIEGELUNGSMUTTER
aus £12,20
aus £12,20
# 014
MPN: 10519624
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519601 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 116582
TANKSCHUTZSCHOTT
aus £177,19
aus £177,19
# 016
MPN: 116583
LICHTMASCHINEN-SCHUTZSCHOTT
aus £180,29
aus £180,29
Dieses Teil ersetzt die Teilenummer 107207 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 116584
KOFFERRAUMSCHUTZSCHOTT
aus £155,30
aus £155,30
# 018
MPN: 116312
HALBACHSSCHUTZSCHUTZ
aus £289,91
aus £289,91
# 019
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210
# 020
MPN: 116318
HINTERER AUSPUFFKRÜMMER
aus £1.369,06
aus £1.369,06
# 020
MPN: 116318/S
HINTERER AUSPUFFKRÜMMER
(Edelstahl)
# 021
MPN: 16100824
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 116317
VORDERER AUSPUFFKRÜMMER
aus £676,37
aus £676,37
# 023
MPN: 116416
SELBSTVERRIEGELUNGSMUTTER
aus £9,27
aus £9,27
# 024
MPN: 146712
Scheibe
aus £0,64
aus £0,64
Dieses Teil ersetzt die Teilenummer 105924
# 025
MPN: 116581
UNTERER LUFTFÖRDERER FÜR HINTEREN VERTEILER
Pro GD vale n. 114084
aus £15,75
aus £15,75
# 026
MPN: 10902021
SCHRAUBEN
aus £1,14
aus £1,14
Dieses Teil ersetzt die Teilenummer 10902020
# 027
MPN: 106744
Scheibe
aus £4,91
aus £4,91
# 028
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 110860
Stecker
aus £7,65
aus £7,65
Dieses Teil ersetzt die Teilenummer 11903240
# 030
MPN: 10298460
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 93353
# 031
MPN: 14198901
PLATTE
aus £4,72
aus £4,72
# 032
MPN: 113248
SCHALLDÄMPFERANSCHLUSS
aus £16,48
aus £16,48
