018 - Kupplung und Bedienelemente

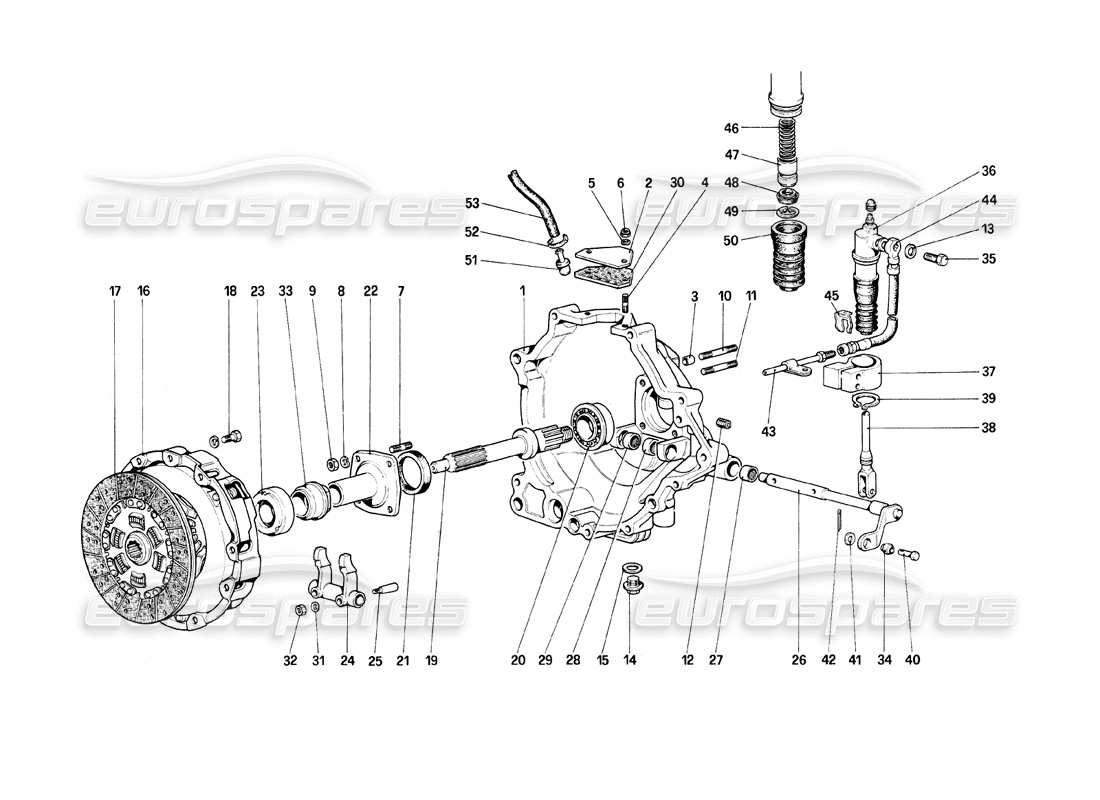

Ferrari Mondial 8 (1981) Clutch and Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 112391
KUPPLUNGSGLOCKE
Mit Gesamtnr. 118069
Ersetzung
Ersetzung
# 001
MPN: 118069
KOMPLETTE KUPPLUNGSGLOCKE
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 112391
# 002
MPN: 109404
ABDECKUNG
aus £36,46
aus £36,46
Dieses Teil ersetzt die Teilenummer 40361107
# 003
MPN: 102704
ABDECKUNG MIT NIEDERLÄNDISCHER ZENTRIERUNG
aus £1,66
aus £1,66
Dieses Teil ersetzt die Teilenummer 500805
# 004
MPN: 13539024
GEWINDEBOLZEN
aus £0,83
aus £0,83
Dieses Teil ersetzt die Teilenummer 13539021
# 005
MPN: 12601171
Scheibe
aus £0,47
aus £0,47
# 006
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 007
MPN: 13516521
GEWINDEBOLZEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 102682 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 127496
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 16102311
NUSS
aus £0,41
aus £0,41
Dieses Teil ersetzt die Teilenummer 16102315
# 010
MPN: 13517621
GEWINDEBOLZEN
aus £9,04
aus £9,04
# 011
MPN: 13517521
GEWINDEBOLZEN
aus £6,77
aus £6,77
# 012
MPN: 14326150
Stecker
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12326150
# 013
MPN: 10298460
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 93353
# 014
MPN: 14326540
ÖLABLASSSCHRAUBE
aus £35,89
aus £35,89
# 015
MPN: 10261860
Dichtung
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10279550, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 121562
KUPPLUNGSDRUCKPLATTE
aus £252,71
aus £252,71
Dieses Teil ersetzt die Teilenummer 101533 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: FCLK001
Kupplungssatz – 3 Stück
Druckplatte und Lager (121562-110558-100849)
# 017
MPN: 110296
KUPPLUNGSSCHEIBE
nicht als Ersatzteil - Teilenummer verwenden: 110558
Ersetzung
Ersetzung
# 017
MPN: 110558
KUPPLUNGSSCHEIBE
ersetzt 110296
aus £238,30
aus £238,30
Dieses Teil ersetzt die Teilenummer 105709, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 13525821
BOLZEN
# 019
MPN: 109400
KUPPLUNGSWELLE
aus £577,50
aus £577,50
Dieses Teil ersetzt die Teilenummer 105129 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 103042
LAGER
aus £293,35
aus £293,35
# 021
MPN: 134714
ÖLDICHTUNGEN
aus £10,35
aus £10,35
Dieses Teil ersetzt die Teilenummer 110314
# 022
MPN: 112399
FLANSCH MIT HÜLSE
aus £115,26
aus £115,26
# 023
MPN: 100849
DRUCKLAGER
aus £178,71
aus £178,71
Dieses Teil ersetzt die Teilenummer 100845 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 108428
HEBEL
Con I 'assieme n. 112398
aus £918,75
aus £918,75
# 025
MPN: 108429
STIFT
aus £46,75
aus £46,75
# 026
MPN: 112398
KUPPLUNGSSTEUERHEBEL- UND WELLEBAUGRUPPE
aus £387,73
aus £387,73
# 027
MPN: 107924
BUSCH
aus £18,87
aus £18,87
# 028
MPN: 107925
BUSCH
aus £16,65
aus £16,65
# 029
MPN: 107926
BUSCH
aus £4,98
aus £4,98
# 030
MPN: 109405
DICHTUNG ODER DICHTUNG
aus £9,96
aus £9,96
# 031
MPN: 108430
Scheibe
aus £4,61
aus £4,61
# 032
MPN: 12574121
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12574111 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 112400
BUSCH
Dopo esaurimento vale n. 116326
aus £173,75
aus £173,75
# 034
MPN: 100860
SNODOSFERICO
aus £66,39
aus £66,39
Dieses Teil ersetzt die Teilenummer SERIE SS6 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 108868
UNION
aus £58,65
aus £58,65
# 036
MPN: 107867
KUPPLUNGSNEHMERZYLINDER Ø 13/16
aus £212,75
aus £212,75
Dieses Teil ersetzt die Teilenummer 111272 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 112293
UNTERSTÜTZUNG
# 038
MPN: 109527
PUNTALINO
aus £119,07
aus £119,07
# 039
MPN: 11068475
SEEGER-RING
Ersetzung
Ersetzung
# 040
MPN: 103218
PIVOT
aus £17,79
aus £17,79
Dieses Teil ersetzt die Teilenummer 100857 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 12639701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12639704
# 042
MPN: 10734201
SPLIT PIN
Ersetzung
Ersetzung
# 043
MPN: 112895

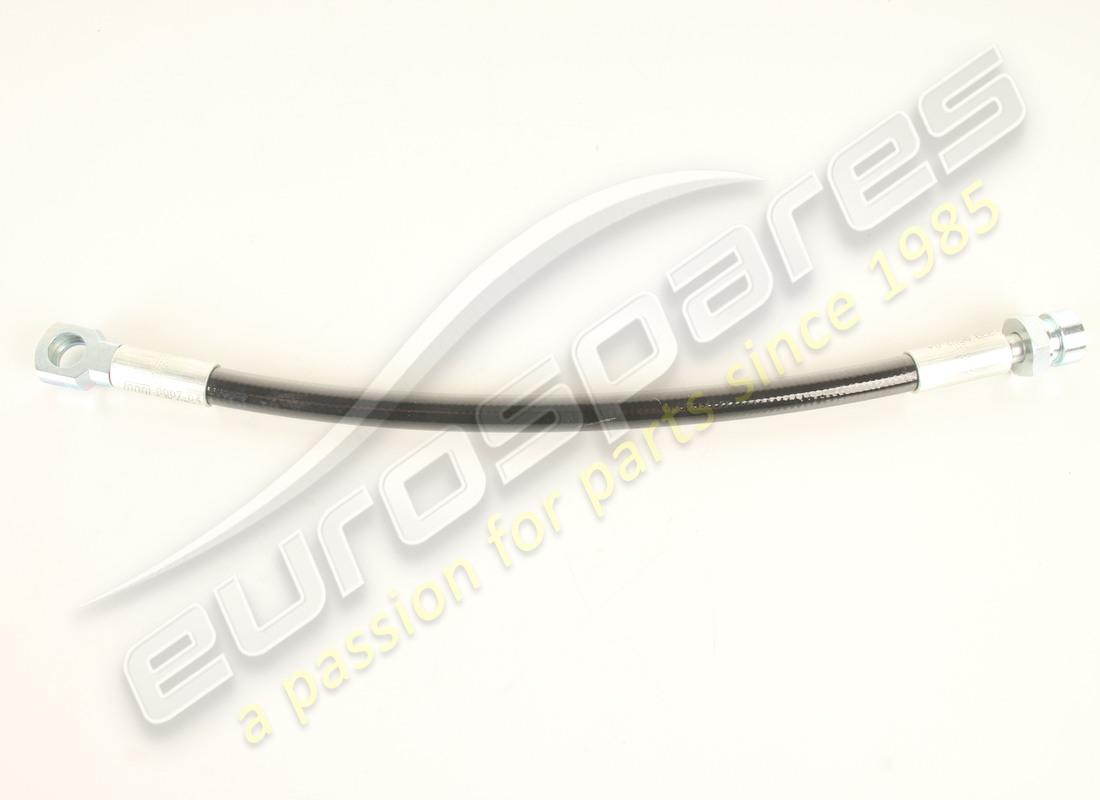

KUPPLUNGSSTEUERSCHLAUCH
aus £75,11
aus £75,11
# 044
MPN: 108865
ROHR / ROHR / SCHLAUCH
aus £178,79
aus £178,79
Dieses Teil ersetzt die Teilenummer 4035953
# 045
MPN: 110810
PLATTE
aus £0,70
aus £0,70
Dieses Teil ersetzt die Teilenummer 994922 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 111273
FRÜHLING
aus £8,91
aus £8,91
# 047
MPN: 107867
KUPPLUNGSNEHMERZYLINDER Ø 13/16
aus £212,75
aus £212,75
Dieses Teil ersetzt die Teilenummer 111272 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 111275
SIEGEL
aus £65,17
aus £65,17
# 049
MPN: 111277
SEEGER-RING
aus £0,98
aus £0,98
# 050
MPN: 111276
BALG
aus £44,16
aus £44,16
# 051
MPN: 115463
UNION
aus £8,75
aus £8,75
# 052
MPN: 102604
JUBILÄUMSCLIP
Ersetzung
Ersetzung
# 053
MPN: 115366
ENTLÜFTUNGSSCHLAUCH
aus £17,85
aus £17,85
