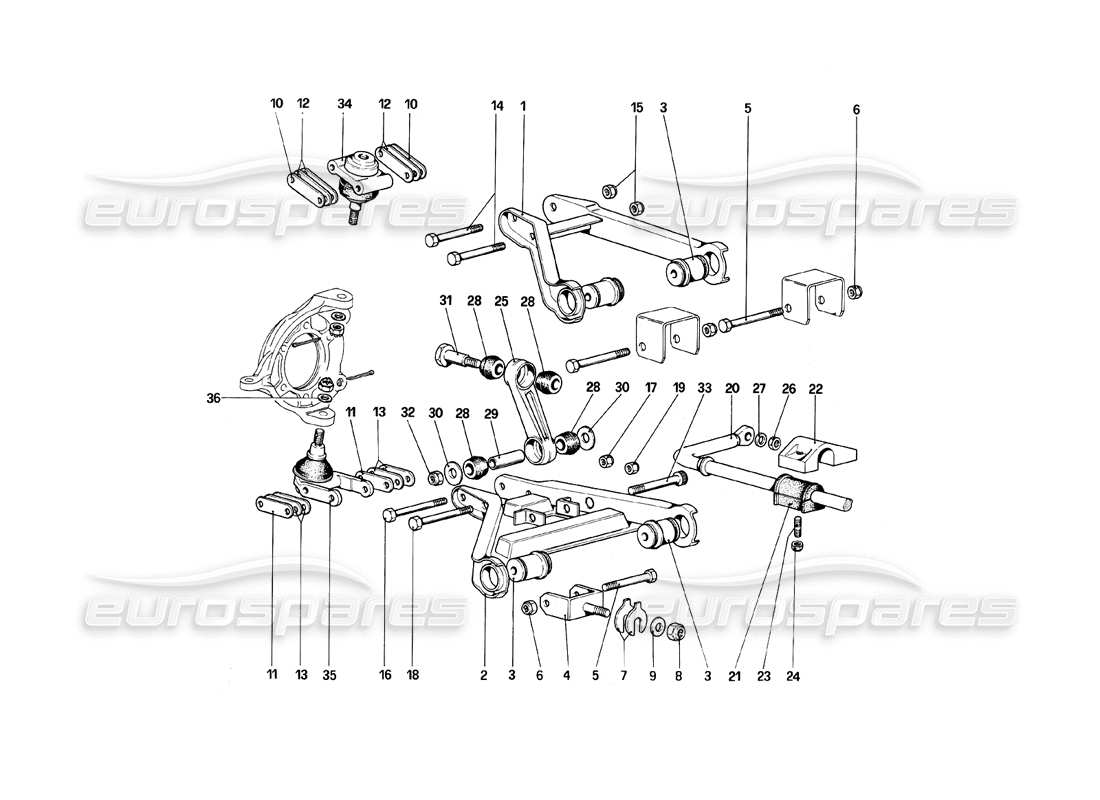

034 - Vorderradaufhängung – Querlenker
Ferrari Mondial 8 (1981) Front Suspension - Wishbones Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 115699
HEBEL
aus £106,40
aus £106,40
# 001
MPN: 115702
HEBEL
aus £180,60
aus £180,60
# 002
MPN: 115706
HEBEL
aus £146,10
aus £146,10
# 003
MPN: 154537
FLAMBLOK PRO LEVE
VERWENDUNG: 163038/154536
aus £39,95
aus £39,95
Dieses Teil ersetzt die Teilenummer 104398 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 112807
GABEL
aus £83,44
aus £83,44
# 005
MPN: 106419
BOLZEN
aus £10,93
aus £10,93
Dieses Teil ersetzt die Teilenummer 100808 - und 11 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 148020
NUSS
aus £2,50
aus £2,50
Dieses Teil ersetzt die Teilenummer 102825 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 107025
Scheibe
Mögliche Montage
Ersetzung
Ersetzung
# 007
MPN: 107338
IDEM SPESSORE MM. 1,5
aus £12,72
aus £12,72
Dieses Teil ersetzt die Teilenummer 107418
# 007
MPN: 107339
IDEM SPESSORE MM. 2
aus £1,23
aus £1,23
Dieses Teil ersetzt die Teilenummer 107419
# 007
MPN: 107340
IDEM SPESSORE MM. 2,5
aus £1,27
aus £1,27
Dieses Teil ersetzt die Teilenummer 107420
# 007
MPN: 107341
IDEM SPESSORE MM. 3
aus £4,50
aus £4,50
Dieses Teil ersetzt die Teilenummer 107421
# 007
MPN: 107422
IDEM SPESSORE MM. 3,25
Ersetzung
Ersetzung
# 008
MPN: 150238
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12575821 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 101041
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10730821
# 010
MPN: 115072
PLATTE
Mögliche Montage
aus £21,71
aus £21,71
# 011
MPN: 115073
INZIDENZ-REGISTRIERUNG DER UNTEREN PLATTE
Mögliche Montage
aus £0,49
aus £0,49
Dieses Teil ersetzt die Teilenummer 153964 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 103256
PLATTE
aus £3,47
aus £3,47
Dieses Teil ersetzt die Teilenummer 641276
# 013
MPN: 101022
PLATTE
aus £1,22
aus £1,22
Dieses Teil ersetzt die Teilenummer 153963
# 014
MPN: 15971621
BOLZEN
aus £7,94
aus £7,94
Dieses Teil ersetzt die Teilenummer 104519
# 015
MPN: 12574521
NUSS
aus £0,57
aus £0,57
Dieses Teil ersetzt die Teilenummer 12574511
# 016
MPN: 15971621
BOLZEN
aus £7,94
aus £7,94
Dieses Teil ersetzt die Teilenummer 104519
# 017
MPN: 12574521
NUSS
aus £0,58
aus £0,58
Dieses Teil ersetzt die Teilenummer 12574511
# 018
MPN: 15541531
BOLZEN
aus £4,46
aus £4,46
# 019
MPN: 148020
NUSS
aus £2,72
aus £2,72
Dieses Teil ersetzt die Teilenummer 102825 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 118118
STABILISATOR
aus £433,21
aus £433,21
Dieses Teil ersetzt die Teilenummer 116005 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 114703
STABDICHTUNGSPUFFER
aus £36,09
aus £36,09
# 022
MPN: 114702
UNTERSTÜTZUNG
aus £21,95
aus £21,95
# 023
MPN: 13543021
GEWINDEBOLZEN
aus £0,98
aus £0,98
# 024
MPN: 16104411
NUSS
aus £0,53
aus £0,53
# 025
MPN: 114691
Keks für die Bar
aus £322,83
aus £322,83
# 026
MPN: 16103621
NUSS
aus £0,71
aus £0,71
# 027
MPN: 106854
Scheibe
Ersetzung
Ersetzung
# 028
MPN: 100984
GUMMI FÜR STANGE
aus £7,76
aus £7,76
Dieses Teil ersetzt die Teilenummer 126097 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 100985
Distanzrohr
aus £23,00
aus £23,00
Dieses Teil ersetzt die Teilenummer 64431
# 030
MPN: 105334
Scheibe
Ersetzung
Ersetzung
# 031
MPN: 116010
PIVOT
aus £77,05
aus £77,05
# 032
MPN: 148020
NUSS
aus £2,72
aus £2,72
Dieses Teil ersetzt die Teilenummer 102825 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 116966
SCHRAUBEN
aus £16,26
aus £16,26
# 034
MPN: 116280
OBERES KUGELGELENK
Dopo esaur. Vale n. 116280
aus £40,00
aus £40,00
Dieses Teil ersetzt die Teilenummer 101441 - und 8 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 133944
UNTERES KUGELGELENK
aus £40,00
aus £40,00
Dieses Teil ersetzt die Teilenummer 114462 - und 13 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 101445
Scheibe
aus £0,64
aus £0,64
