038 - Motorzündung

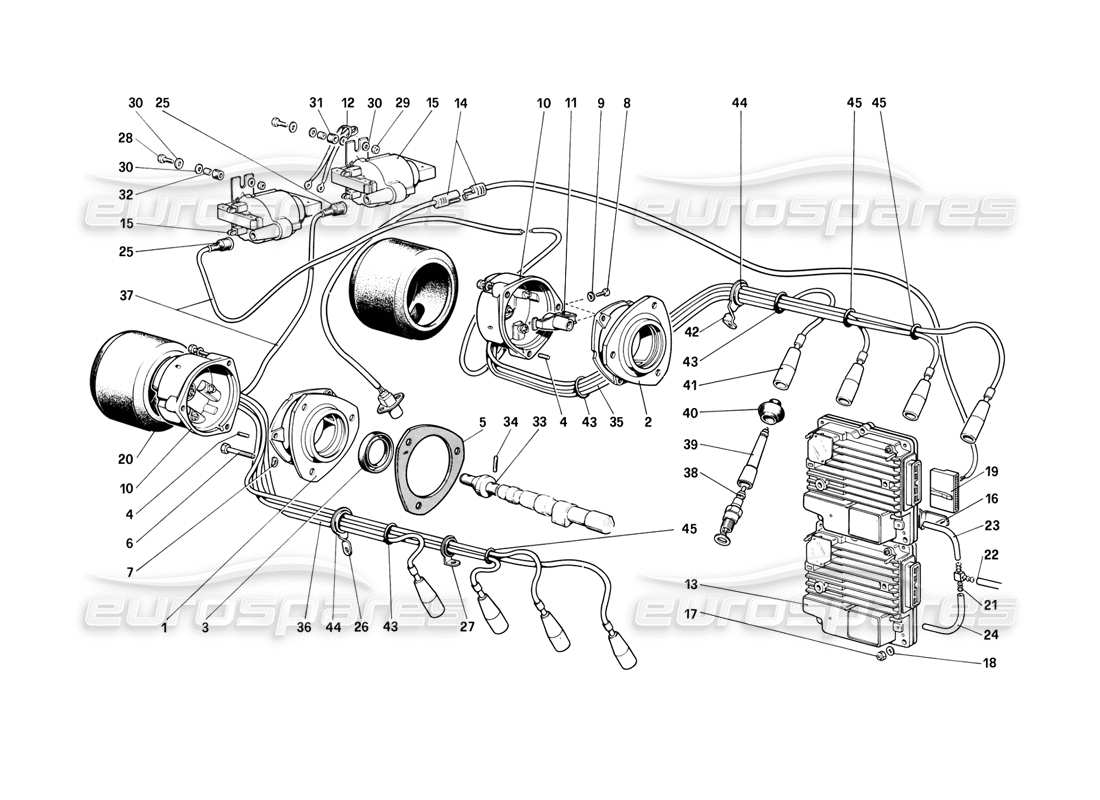

Ferrari Mondial 8 (1981) Engine Ignition Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: FHT018
KOMPLETTES HT-KABEL-SET
aus £232,76
aus £232,76
# 001
MPN: 115578
UNTERSTÜTZUNG
aus £72,76
aus £72,76
# 002
MPN: 115579
UNTERSTÜTZUNG
aus £42,02
aus £42,02
# 003
MPN: 115574
SIEGELRING
aus £11,09
aus £11,09
# 004
MPN: 10331111
DÜBEL
aus £22,58
aus £22,58
# 005
MPN: 147642
Dichtung
aus £4,00
aus £4,00
Dieses Teil ersetzt die Teilenummer 103815
# 006
MPN: 115596
SCHRAUBEN
Ersetzung
Ersetzung
# 007
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 008
MPN: 115670
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13272111
# 009
MPN: 127492
Scheibe
aus £0,59
aus £0,59
Dieses Teil ersetzt die Teilenummer 106848
# 010
MPN: 115518
VERTEILERKAPPE (TWIN)
aus £110,00
aus £110,00
Dieses Teil ersetzt die Teilenummer 95300044
# 011
MPN: 119396
ROTORARM
Verwendung bei Erschöpfung von 115520
aus £89,00
aus £89,00
Dieses Teil ersetzt die Teilenummer 115520
# 011
MPN: 119396
ROTIERENDE BÜRSTE
aus £89,00
aus £89,00
Dieses Teil ersetzt die Teilenummer 115520
# 012
MPN: 116638
KUPFERGEFLECHT FÜR DIE ERDUNG DER SPULE
aus £34,09
aus £34,09
# 013
MPN: 115747
STEUEREINHEIT (MED801A)
(Wechseleinheit erforderlich)
aus £1.337,42
aus £1.337,42
# 013
MPN: 115977
STEUEREINHEIT (MED802A)
(Wechseleinheit erforderlich)
aus £1.215,09
aus £1.215,09
# 014
MPN: 115019
ELEKTROMAGNETISCHER SENSOR FÜR WINKELGESCHWINDIGKEIT UND TOTPUNKT
Ersetzung
Ersetzung
# 015
MPN: 115013
ZÜNDSPULEN
aus £106,89
aus £106,89
# 016
MPN: 116271
BEFESTIGUNGSPLATTE DER STEUEREINHEIT
aus £25,23
aus £25,23
# 017
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 018
MPN: 12639701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12639704
# 019
MPN: 115598
11 WEGE BLOCKIEREN
aus £19,84
aus £19,84
# 020
MPN: 110626
VERTEILERSCHUTZKAPPE
Ersetzung
Ersetzung
# 021
MPN: 107440
UNION 3-WAY
aus £2,66
aus £2,66
# 022
MPN: 117170
ROHR VON 3 WEG ZUM KÖRPER, LUFTFÜHRUNG ZU DEN VERTEILERN
aus £8,24
aus £8,24
# 023
MPN: 115666
GUMMISCHLAUCH
aus £0,65
aus £0,65
# 024
MPN: 115042
GUMMISCHLAUCH
Centralina inf.
aus £4,83
aus £4,83
# 025
MPN: 12056986
HAUBE
aus £0,94
aus £0,94
Dieses Teil ersetzt die Teilenummer 12056286 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 105903
Halterung
aus £2,40
aus £2,40
# 027
MPN: 100289
Halterung
aus £13,04
aus £13,04
# 028
MPN: 10902621
SCHRAUBEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10902611
# 029
MPN: 12575411
NUSS
Ersetzung
Ersetzung
# 030
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 103549
GUMMIBUSCH
aus £0,71
aus £0,71
# 032
MPN: 103550
ABSTANDSHALTER
aus £1,91
aus £1,91
Dieses Teil ersetzt die Teilenummer 4130913
# 033
MPN: 115587
TRANSPLANTAT
Ersetzung
Ersetzung
# 034
MPN: 100279
STIFT
aus £11,85
aus £11,85
Dieses Teil ersetzt die Teilenummer 13904770 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 114474
ASSIEME CAVI CANDELA SX.
aus £229,32
aus £229,32
# 036
MPN: 114473
RECHTE ZÜNDKERZENKABELBAUGRUPPE.
Ersetzung
Ersetzung
# 037
MPN: 119356
SPULENLEITUNG (ROT
aus £23,80
aus £23,80
Dieses Teil ersetzt die Teilenummer 115601
# 038
MPN: 107603/A
ZÜNDKERZE
aus £9,45
aus £9,45
# 038
MPN: 107603/A
ZÜNDKERZE
aus £9,45
aus £9,45
# 039
MPN: 116613
ZÜNDKERZENVERLÄNGERUNG
aus £8,62
aus £8,62
Dieses Teil ersetzt die Teilenummer 107310
# 040
MPN: 108333
KERZENKAPPE
aus £11,62
aus £11,62
Dieses Teil ersetzt die Teilenummer 61605900
# 041
MPN: 29171
ZÜNDKERZENANSCHLUSS
aus £4,14
aus £4,14
Dieses Teil ersetzt die Teilenummer 12056886
# 042
MPN: 107361
Halterung
aus £29,97
aus £29,97
Dieses Teil ersetzt die Teilenummer 29267
# 043
MPN: 103702
SIEGELRING
aus £6,84
aus £6,84
Dieses Teil ersetzt die Teilenummer 29265
# 044
MPN: 10396580
KABELTÜLLE
aus £1,11
aus £1,11
Dieses Teil ersetzt die Teilenummer 100286
# 045
MPN: 109672
SIEGELRING
