111 - Sitze

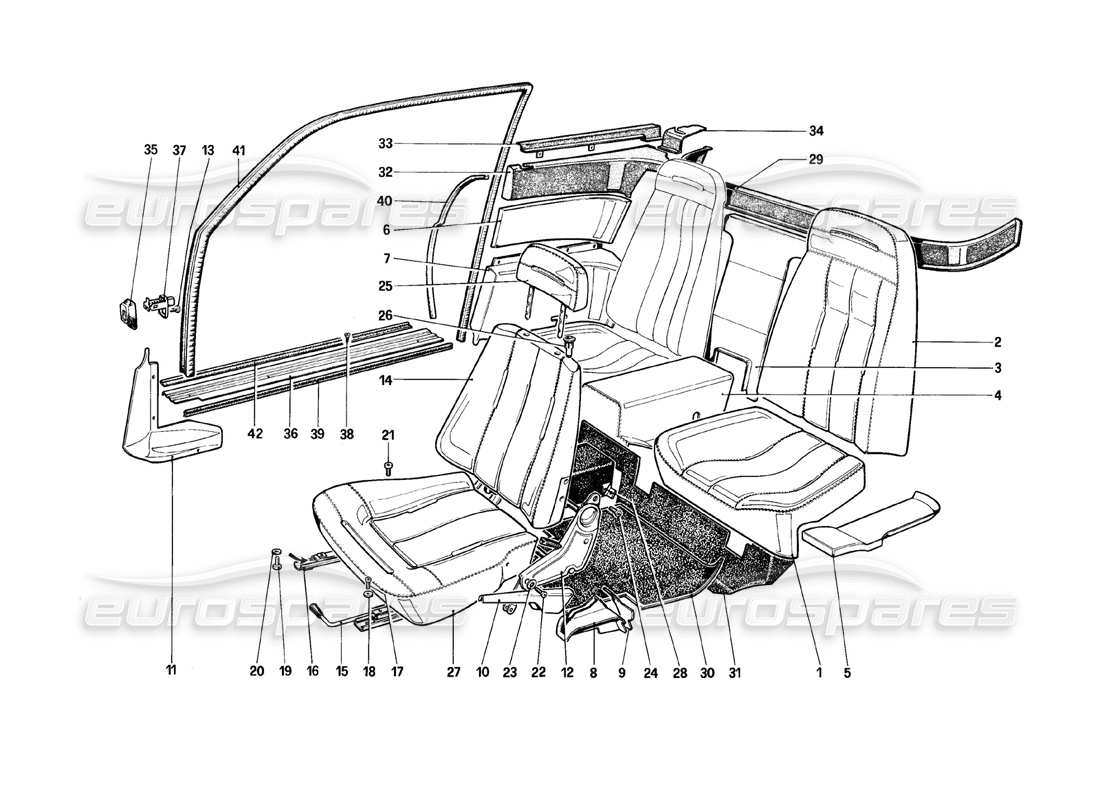

Ferrari Mondial 8 (1981) Seats Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 60669100
HINTERES KISSEN
aus £1.114,81
aus £1.114,81
# 002
MPN: 60694800
RÜCKENLEHNE HINTEN
aus £1.071,70
aus £1.071,70
# 003
MPN: 60680800
HINTERER ZENTRALER VERTIKALER RAHMEN
aus £484,49
aus £484,49
# 004
MPN: 60681200
RAHMEN ZWISCHEN DEN RÜCKSITZEN
aus £839,64
aus £839,64
# 005
MPN: 60681600
OSSATURA SX. SOTTOSEDILE-POST.
aus £214,81
aus £214,81
# 005
MPN: 60681900
OSSATURA DX. SOTTOSEDILE-POST.
aus £214,81
aus £214,81
# 006
MPN: 60682300
OSSATURA SUPERIORE SX. APPOGGIABRACCIA
aus £226,58
aus £226,58
# 006
MPN: 60682600
OSSATURA SUPERIORE DX. APPOGGIABRACCIA
aus £226,58
aus £226,58
# 007
MPN: 60683000
OSSATURA APPOGGIABRACCIA SX.
# 007
MPN: 60683200
RIVESTIMENTO APPOGGIABRACCIA SX.
aus £161,53
aus £161,53
# 007
MPN: 60683300
OSSATURA APPOGGIABRACCIA DX.
aus £482,94
aus £482,94
# 007
MPN: 60683500
RIVESTIMENTO APPOGGIABRACCIA DX.
aus £161,53
aus £161,53
# 008
MPN: 60694500
BREMSHEBELABDECKUNGSRAHMEN
Pro GD-Wert 60770200
aus £198,40
aus £198,40
# 008
MPN: 60694700
BREMSHEBELABDECKUNG
Pro GD-Wert 60770400
aus £94,68
aus £94,68
# 009
MPN: 60719200
RAHMENSCHUTZ-BREMSHEBELABDECKUNG
Pro GD-Wert 60770500
aus £15,17
aus £15,17
# 010
MPN: 60727000
HANDBREMSHEBELABDECKUNG
aus £56,49
aus £56,49
# 011
MPN: 60733300
MODANATURA DX. COPRITUBI
aus £87,62
aus £87,62
# 011
MPN: 60733400
MODANATURA SX. COPRITUBI
aus £83,65
aus £83,65
# 012
MPN: 60667200
RECHTER VORDERSITZ. VOLLSTÄNDIG
# 012
MPN: 60667300
SEDILE ANTERIORE SX. VOLLSTÄNDIG
# 012
MPN: 60675300
RECHTER VORDERSITZVERSTELLER.
aus £282,36
aus £282,36
# 012
MPN: 60675400
REGOLATORE SEDILE ANTERIORE SX.
aus £282,36
aus £282,36
# 013
MPN: 15671102
SCHRAUBEN
aus £0,71
aus £0,71
# 014
MPN: 60872200
VORDERE RÜCKENLEHNE
aus £1.133,64
aus £1.133,64
# 015
MPN: 60668400
RECHTER SITZFÜHRER. MIT BEFEHL
Ersetzung
Ersetzung
# 015
MPN: 60668500
GUIDA SEDILE SX. CON COMANDO
aus £391,84
aus £391,84
Dieses Teil ersetzt die Teilenummer 60668400
# 016
MPN: 60668600
SITZFÜHRUNG OHNE KONTROLLE
aus £429,71
aus £429,71
# 017
MPN: 20293306
SCHRAUBEN
aus £2,73
aus £2,73
# 018
MPN: 11193870
Scheibe
aus £1,14
aus £1,14
# 019
MPN: 14305220
SCHRAUBEN
aus £0,47
aus £0,47
# 020
MPN: 11197770
Scheibe
Ersetzung
Ersetzung
# 021
MPN: 60801600
SCHRAUBEN
aus £0,53
aus £0,53
# 022
MPN: 60719800
SCHRAUBEN
aus £0,76
aus £0,76
# 023
MPN: 12520302
Scheibe
aus £1,46
aus £1,46
# 024
MPN: 50206507
SCHRAUBEN
aus £1,18
aus £1,18
# 025
MPN: 60667400
KOPFSTÜTZEN
aus £791,81
aus £791,81
# 025
MPN: 60820800
KOPFSTÜTZENBEZUG
# 026
MPN: 20058905
KUNSTSTOFFEINSATZ FÜR KOPFSTÜTZE
aus £19,41
aus £19,41
# 027
MPN: 60872100
VORDERES KISSEN
# 028
MPN: 60650500
HINTERER TUNNEL
aus £94,02
aus £94,02
# 028
MPN: 60761600
TEPPICH FÜR HINTEREN TUNNEL
aus £15,07
aus £15,07
# 029
MPN: 60683900
OSSATURA SOTTOLUNOTTO
aus £879,15
aus £879,15
# 030
MPN: 60782200
TAPPETO POSTERIORE SX.
Pro GD-Wert 60785100
aus £88,49
aus £88,49
# 030
MPN: 60783400
RECHTER TEPPICH HINTEN.
Pro GD-Wert 60786200
aus £65,41
aus £65,41
# 031
MPN: 60782800
HINTERE VERTIKALE MATTE
Pro GD-Wert 60785700
aus £59,29
aus £59,29
# 032
MPN: 60683700
OSSATURA SX. SOPRA APPOGGIABRACCIA
aus £340,79
aus £340,79
# 032
MPN: 60683800
OSSATURA DX. SOPRA APPOGGIABRACCIA
aus £343,28
aus £343,28
# 033
MPN: 60686400
MODANATURA INF.FINESTRA POST. SX:
aus £60,60
aus £60,60
# 033
MPN: 60686700
MODANATURA INF.FINESTRA POST. DX.
aus £57,71
aus £57,71
# 034
MPN: 60684300
SCATOLATO COPRI CINTURA POST. SX.
aus £209,09
aus £209,09
# 034
MPN: 60684600
HINTERER RIEMENABDECKUNGSKASTEN. DX.
aus £209,09
aus £209,09
# 035
MPN: 50313303
DICHTUNG ODER DICHTUNG
aus £0,66
aus £0,66
Dieses Teil ersetzt die Teilenummer 50313305
# 036
MPN: 60674900
LEISTUNG UNTER DER LINKEN TÜR
aus £191,86
aus £191,86
# 036
MPN: 60675000
RH-FORMTEIL
aus £191,86
aus £191,86
# 037
MPN: 50313200
TÜRLICHTSCHALTER
Ersetzung
Ersetzung
# 038
MPN: 15901372
SCHRAUBEN
aus £0,47
aus £0,47
# 039
MPN: 60673200
GURANIZIONE INF. PORTA
Gültig bis ausverkauft
aus £47,44
aus £47,44
# 040
MPN: 60726300
Dichtung
Ersetzung
Ersetzung
# 041
MPN: 60673000
DICHTUNG ODER DICHTUNG
Dopo esaurim.vale 60924000
Ersetzung
Ersetzung
# 041
MPN: 60924100
RECHTE TÜRDICHTUNG
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 60673100
# 042
MPN: 60904200
DICHTUNG ODER DICHTUNG
aus £5,80
aus £5,80
