116 - Elektroplatine

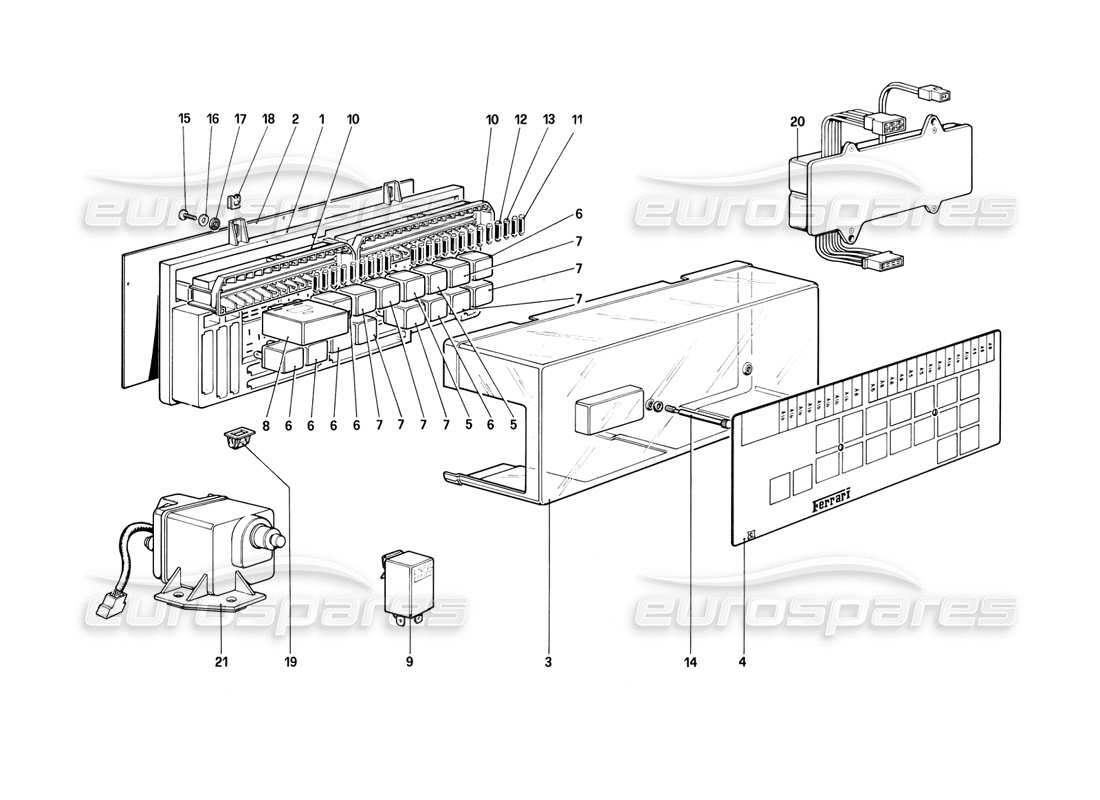

Ferrari Mondial 8 (1981) Electrical Board Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 116163
KOMPLETTE ELEKTRISCHE STEUEREINHEIT
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 116054
# 001
MPN: 125467
PLATTE FÜR ELEKTRISCHE STEUEREINHEIT
Dieses Teil ersetzt die Teilenummer 116163 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 116055
ABDECKUNG
# 003
MPN: 116137
ABDECKUNG
aus £62,56
aus £62,56
# 004
MPN: 116165
KLEBEPLATTE
aus £44,30
aus £44,30
# 005
MPN: 40283905

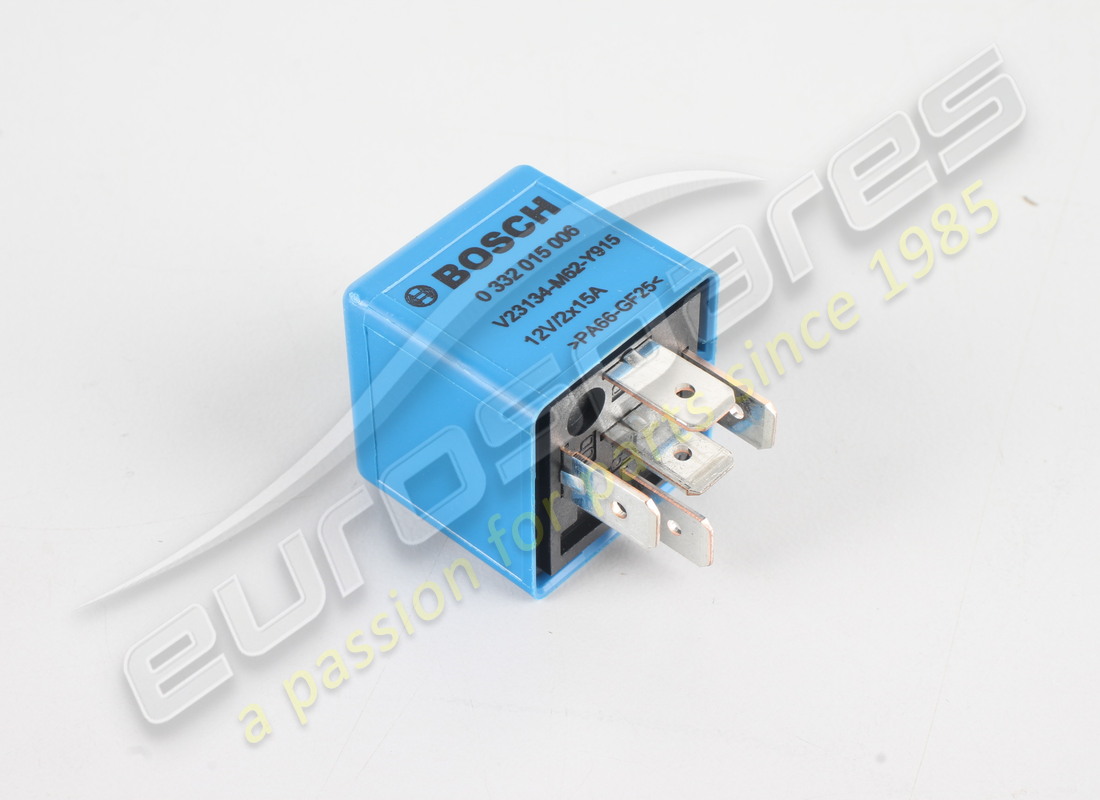

TELERUTTORE BOSCH 0.332.015.006
aus £39,75
aus £39,75
Dieses Teil ersetzt die Teilenummer 110354, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 40130106
RELAIS
aus £13,48
aus £13,48
Dieses Teil ersetzt die Teilenummer 110355
# 007
MPN: 40130007
RELAIS
0332209151
aus £17,34
aus £17,34
Dieses Teil ersetzt die Teilenummer 110356 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 115979
STEUERSCHALTER DES WISCHERMOTORS
aus £67,33
aus £67,33
# 009
MPN: 61048000
SIGNALANZEIGE-RELAIS UND GEFAHR
aus £161,81
aus £161,81
Dieses Teil ersetzt die Teilenummer 111754
# 010
MPN: 116262
SICHERUNGSKASTEN
aus £146,24
aus £146,24
# 011
MPN: 10858090
SICHERUNG 8 AMP KERAMIK
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95403001
# 012
MPN: 11048990
SICHERUNG 16 AMP KERAMIK
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95403002
# 013
MPN: 11051590
FUSIBILE DA 5 AMP.
aus £0,47
aus £0,47
# 014
MPN: 116138
SCHRAUBEN
aus £4,78
aus £4,78
# 015
MPN: 14776068
SCHRAUBEN
# 016
MPN: 12642878
Scheibe
aus £0,53
aus £0,53
# 017
MPN: 60674600
Scheibe
aus £1,08
aus £1,08
# 018
MPN: 60215209
CLIP
aus £1,18
aus £1,18
# 019
MPN: 116857
CLIP
aus £6,62
aus £6,62
# 020
MPN: 60710300
STADIO DI POTENZA DEL CHECK - KONTROLLE
aus £292,06
aus £292,06
# 021
MPN: 117226
Wegmelder zur Kontrollkontrolle
aus £129,95
aus £129,95
